铝型材加工用多工位冲压成型设备

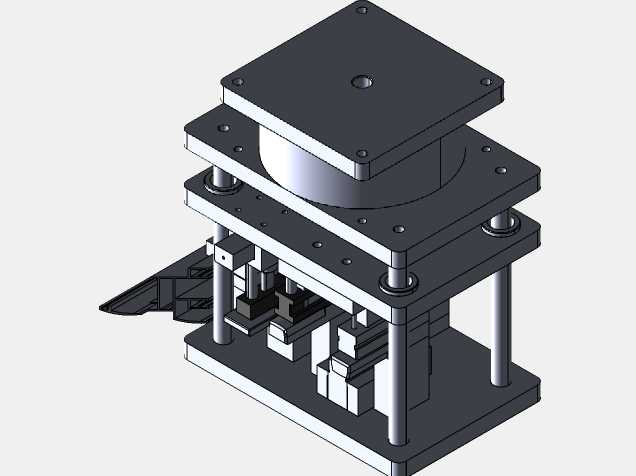

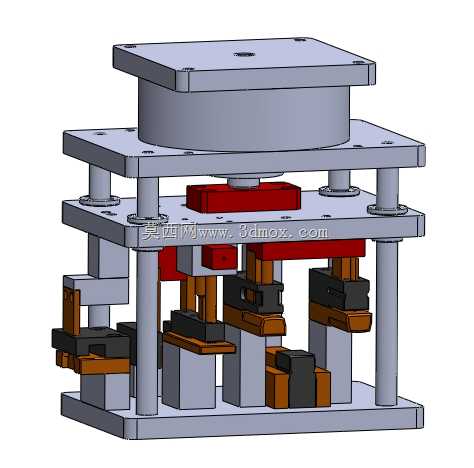

这款冲压设备主要面向铝型材深加工生产场景，适配建筑铝型材、工业铝型材的批量冲压加工作业，可在单次设备行程内完成铝型材的冲孔、切边、局部成型、压印等多道加工工序，替代传统单工序分散加工的生产模式，大幅缩减铝型材加工过程中的工件转运、重复装夹耗时，有效提升铝型材深加工环节的生产效率与加工精度一致性。设备采用四柱式三板主体结构设计，上下模板通过四根高精度导向立柱实现动模部分的平稳导向，导向间隙控制在微米级，可有效抵消连续冲压过程中的侧向力，避免长期作业后出现的模板偏移、冲压精度下降问题，保障长周期批量生产的加工稳定性。设备上模部分设置有主驱动连接座，可适配常规机械式压力机、液压机的滑块输出端，无需对原有生产设备做大幅改造即可完成安装对接，安装时仅需保证设备底座与设备工作台面的水平度误差不超过0.02mm/m，即可保障整体运行精度。设备下模部分采用模块化工位布局，可根据不同截面规格的铝型材加工需求，快速更换对应工位的成型镶块，无需整体更换模架，大幅降低多品类铝型材加工的模具投入成本，换型调整时间可控制在半小时以内，适配中小批量多品类的铝型材加工订单需求。每个独立冲压工位都设置有独立的弹性卸料结构，冲压完成后可自动将成型后的铝型材与模具镶块分离，避免工件卡模造成的生产停滞与工件表面刮伤，保障加工后铝型材的表面质量。设备整体结构紧凑，整体安装边界可适配常规车间内的压力机工作台安装空间，底座预留有标准T型槽安装位，可快速完成与不同规格工作台的锁紧固定，模架内部设置有统一的废料导流通道，冲压产生的铝屑可顺着导流通道集中排出，避免废料堆积在模架内部造成的模具卡滞、导向部件磨损问题，降低日常设备维护的清理工作量。设备的成型工位镶块采用硬质合金材质制作，刃口部分经过特殊热处理工艺，长期冲压作业下仍可保持刃口锋利度，减少刃口修磨频次，适配铝型材连续化批量加工的高强度生产需求。
