铝型材多工位冲孔专用压机结构

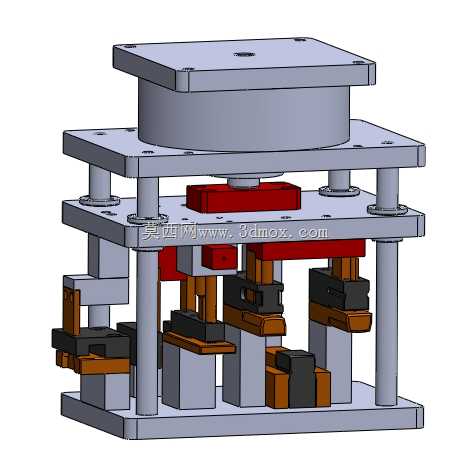

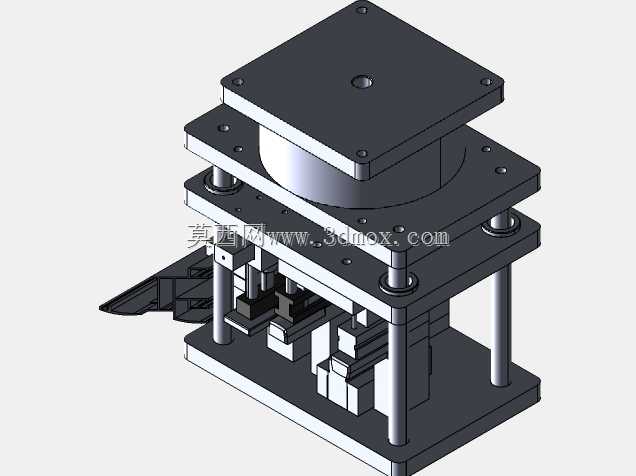

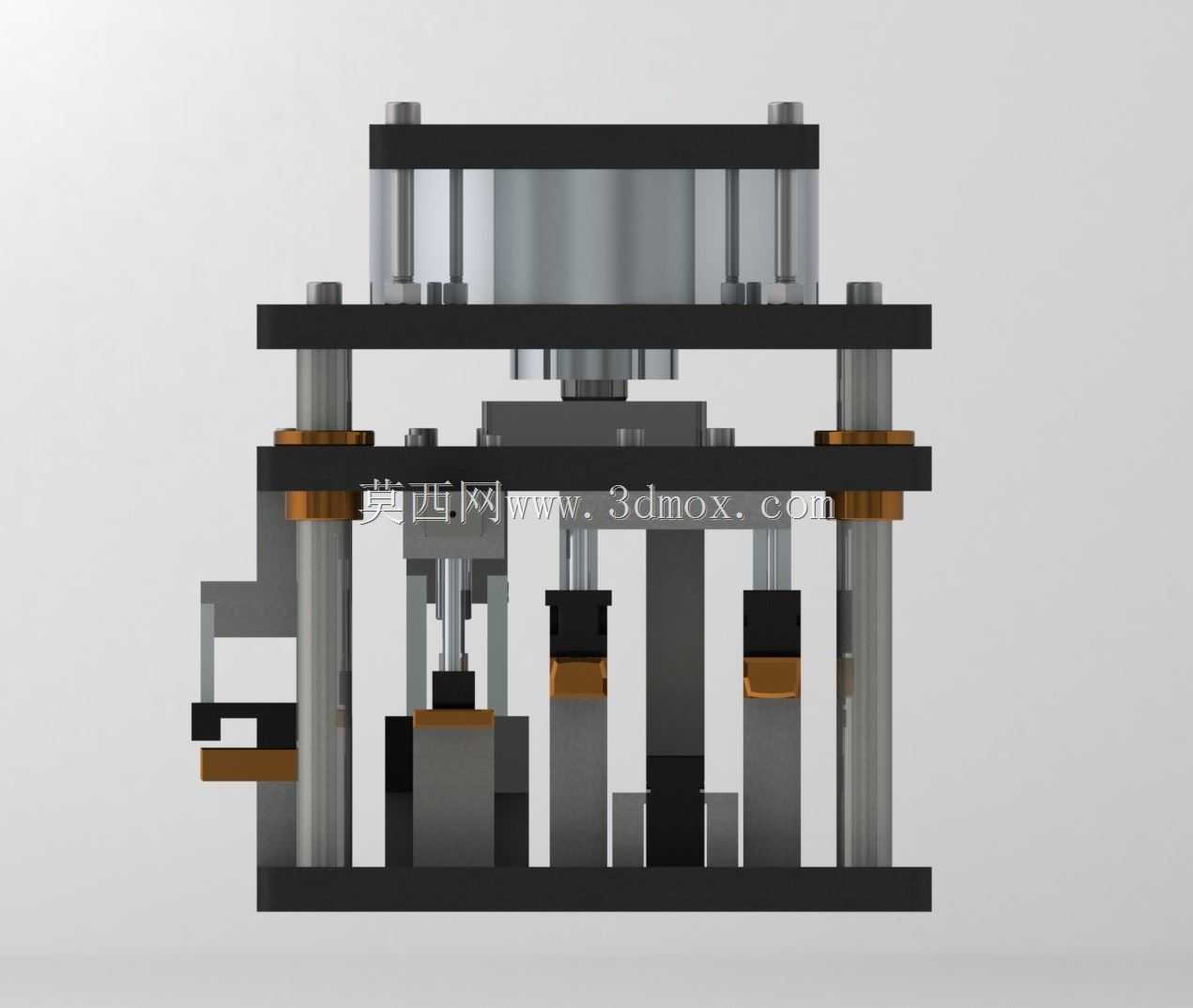

　　这套三维结构面向铝型材深加工车间的冲孔工序，核心解决长条形铝合金异型材在连续加工中孔位一致性差、换型频繁、人工划线效率低的问题。设备采用四柱三板式立式冲压布局，四根镀铬导向立柱贯穿上模安装板、中间活动托板与下机架底座，立柱配合直线导套保证冲头下行过程中的同轴度，避免细长冲针受侧向力发生折断。顶部布置主压装油缸，油缸活塞杆通过法兰与活动板连接，压力沿机架中心轴线传递，整机受力对称，冲裁瞬间机架形变更小。

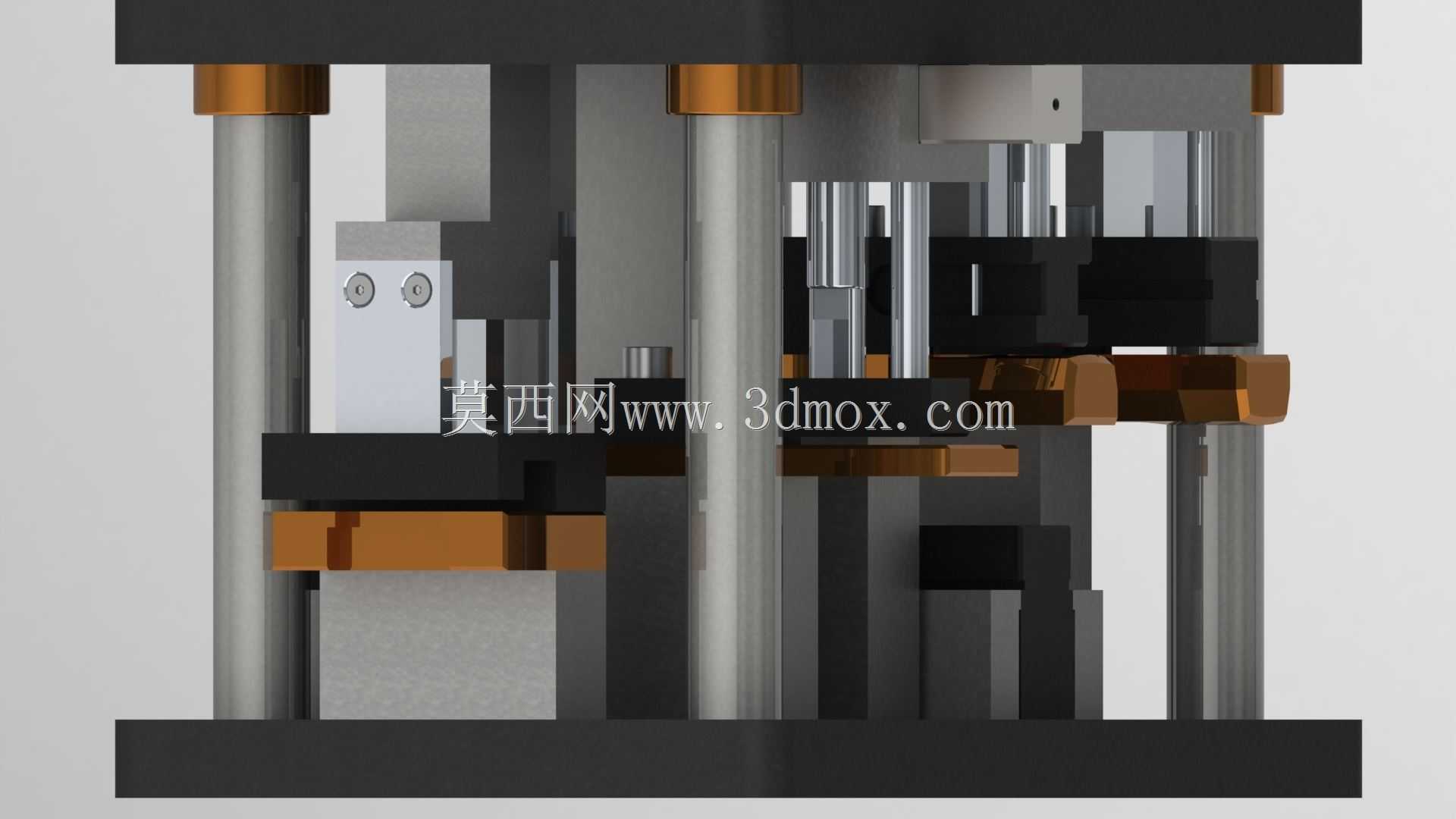

　　从实际产线布置角度看，该设备可安置在铝型材锯切工序之后、端面铣削与装配工序之间，工件沿水平方向送入下模区域。下模部分并非单一冲孔位，而是沿型材送料方向排布多个独立冲裁工位，不同工位可分别完成圆孔、长槽孔、安装缺口以及局部压印动作；一次装夹后通过分步进给，即可在一根型材上完成全部孔系加工，减少反复搬运和二次找正。模具下方设置对应废料漏料通道，冲裁产生的铝屑可直接落入机架内部集料区域，避免废料卡在型腔内造成表面压伤。

　　设计思路上，机架上下板采用厚钢板加工，板面预留T型槽与螺栓孔，方便不同规格模具快速更换。导柱端部设置限位套与锁紧螺母，用于控制活动板下死点位置，保证冲头进入凹模的深度稳定。中间板与上板之间布置缓冲弹簧和等高限位柱，合模时先由弹性元件压紧型材表面，再由冲头完成冲裁，能够抑制薄壁铝型材在冲孔瞬间的翘曲变形。侧面配有工件定位挡块和侧向压紧机构，型材送入后靠基准面贴紧定位，气缸或手动夹钳将其压牢，防止送料过程中窜动。

　　针对铝型材品种多、截面变化快的特点，模芯部分按产品截面做仿形支撑，型腔与型材外轮廓保持合理间隙，既保证工件顺利推入，又能在冲裁时提供足够背部支撑。更换产品型号时，主要更换仿形下模、冲头组件和定位挡尺，主机架、油缸、导柱及安全防护部分均可通用，有利于降低多品种生产的工装投入。设备周边预留光电保护安装位、操作按钮盒位置以及气管线槽，三维建模时各运动部件之间均检查了干涉情况，冲头回程、工件取放和模具维护空间都已留出。

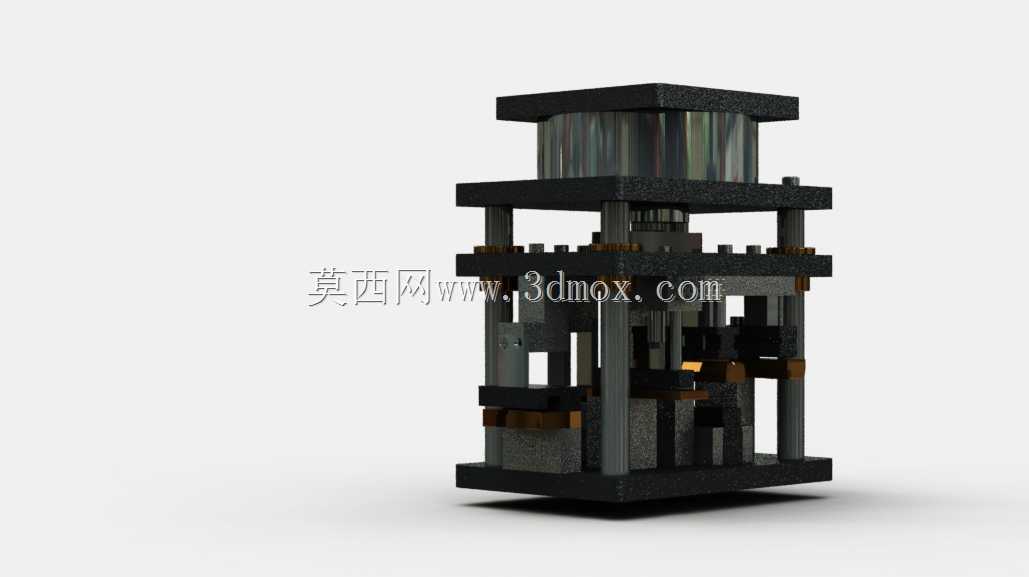

　　安装边界方面，整机呈立式框架结构，占地面积集中在四柱包围区域，高度方向需满足油缸检修和起吊模具的空间；前后方向要留出型材送进与伸出长度，尤其加工长料时应配合外置托料架。地脚板设置可调减震垫铁，便于在车间地面调平。油路、电气元件沿机架侧板布置，活动软管随动弯曲半径充足，长期往复运行不易磨损。整体结构强调刚性、导向精度与快速换型，适合门窗型材、工业框架型材、导轨安装型材等多孔位零件的批量冲孔作业。
