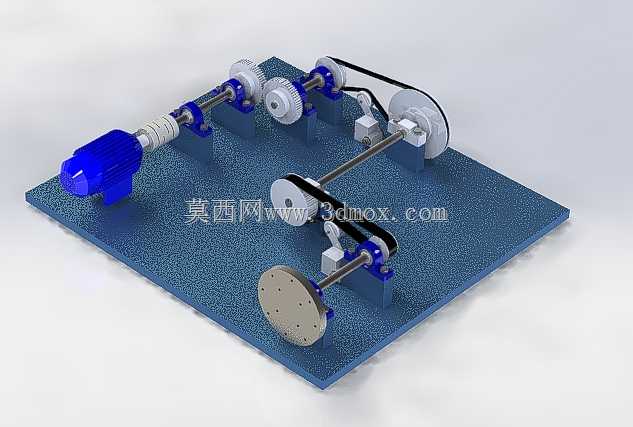

这套机械式振动试验台主要面向零部件耐久考核、小型组件振动工况模拟、教学实验以及传动机构验证等场景。设备采用底板集成式布置,将动力源、传动轴、轴承支撑、齿轮副、皮带轮、偏心轮和振动输出端集中安装在一块矩形安装平台上,整体结构直观,便于观察运动传递关系,也方便在实验室内进行固定、调试和维护。
从实际用途看,该装置并不是单纯的展示机构,而是通过电机输出旋转动力,再经联轴器、传动轴、齿轮和带轮组成的传动链,将运动分配到不同轴系,最终由偏心盘或偏心轮产生周期性激振。振动输出端可用于放置小型试件、夹具或传感器支架,使试件在可控的机械振动条件下完成松动、疲劳、共振趋势、连接件可靠性等基础验证。对于结构设计人员而言,这类装置适合用于理解激振源、传动比、支承刚度和台面响应之间的关系;对于设备选型人员,则可通过轴系布置、带轮直径、齿轮啮合位置和偏心质量安装方式,评估振动频率、振幅范围以及安装空间是否满足实验需求。

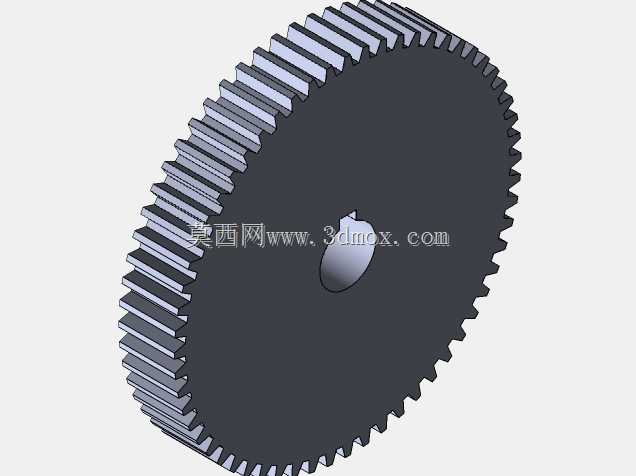

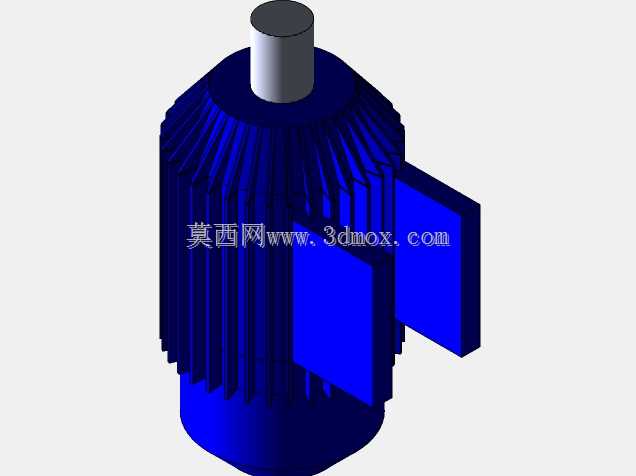

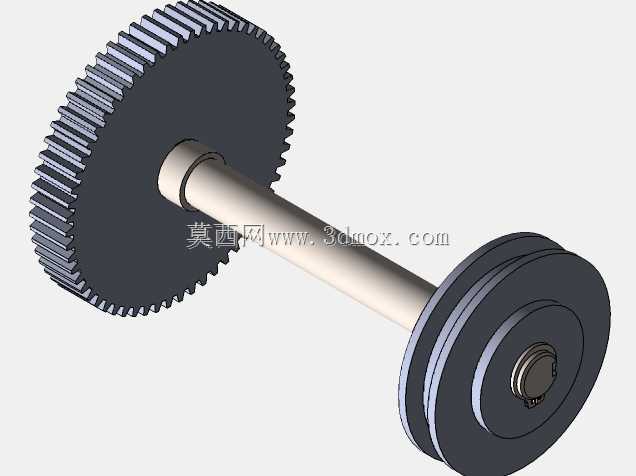

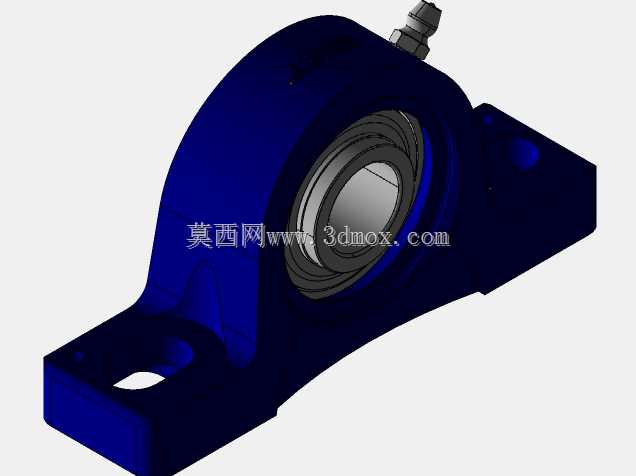

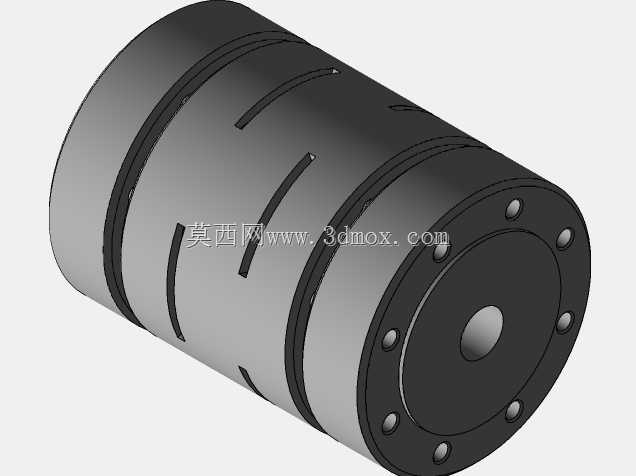

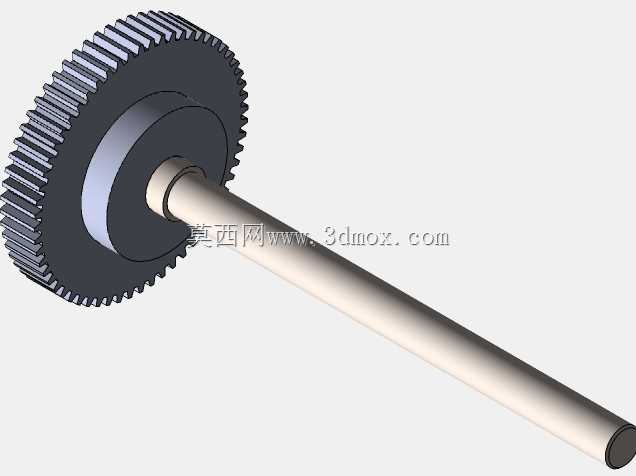

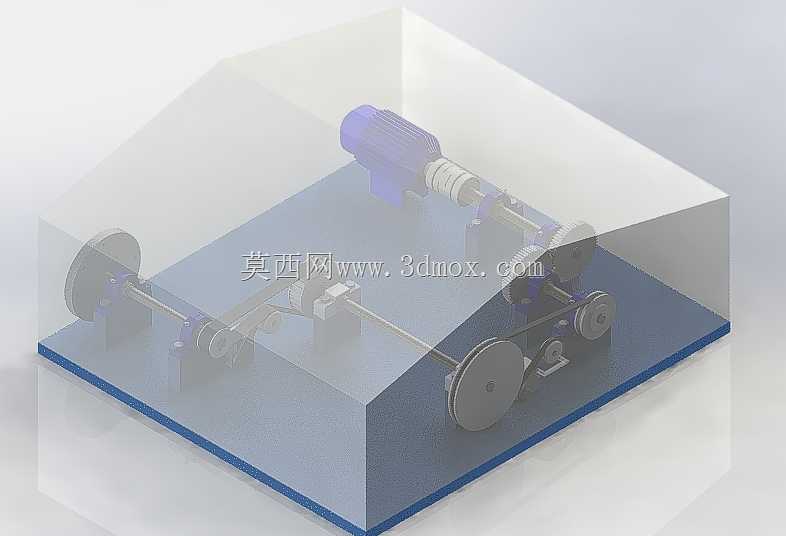

结构设计上,动力端采用蓝色电动机作为原动机,电机输出轴通过联轴器与第一根传动轴连接。联轴器可以补偿少量同轴度误差,降低电机轴与传动轴之间的刚性冲击。传动轴由多个立式轴承座支撑,轴承座固定在底板上,支撑点靠近齿轮和带轮位置,能够减小轴的悬臂长度,提高旋转稳定性。齿轮副布置在中段轴系上,两个齿轮相互啮合,用于实现两根轴之间的运动传递和转速匹配。齿轮外侧设置带轮,带轮通过皮带与另一组轴系连接,使动力能够跨轴传递,并通过带传动起到缓冲、吸振和过载滑移保护的作用。

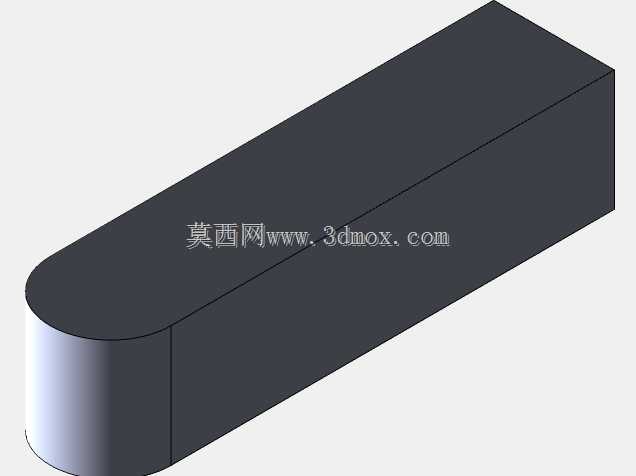

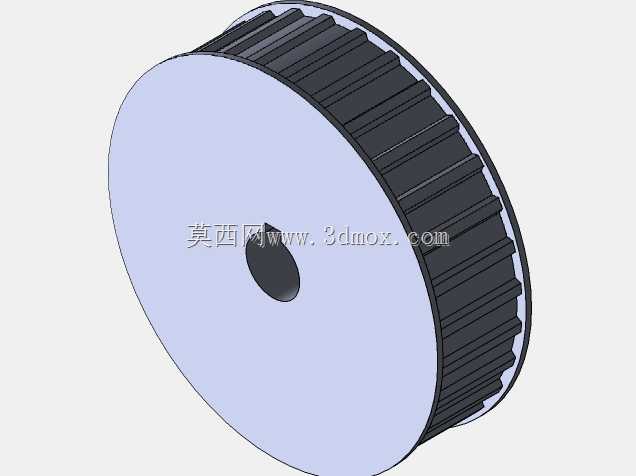

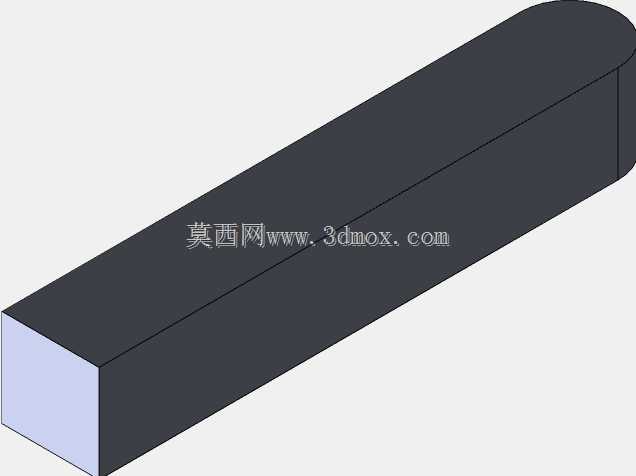

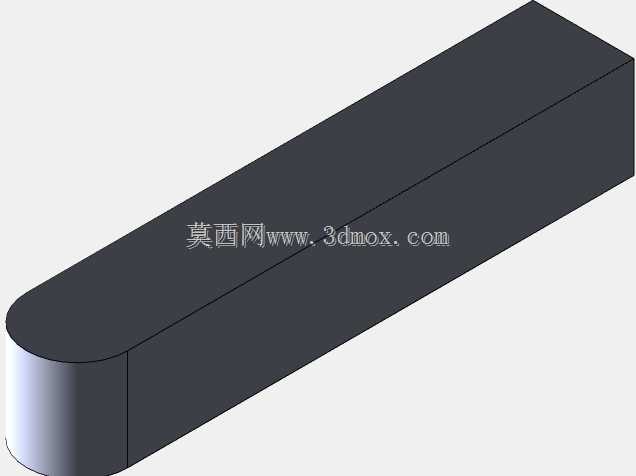

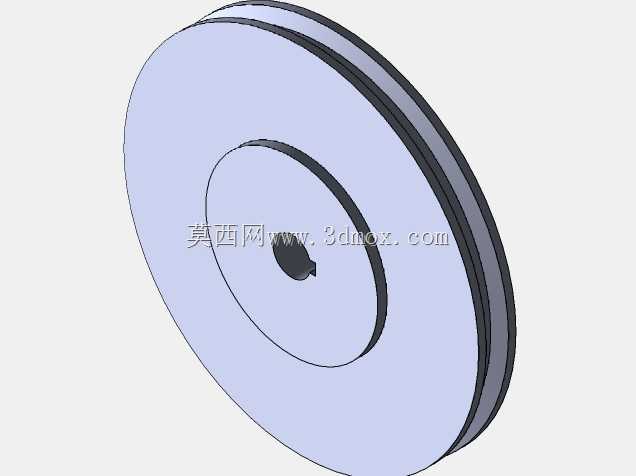

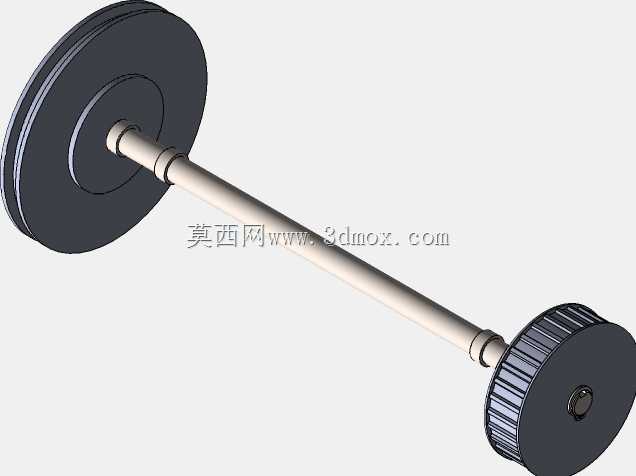

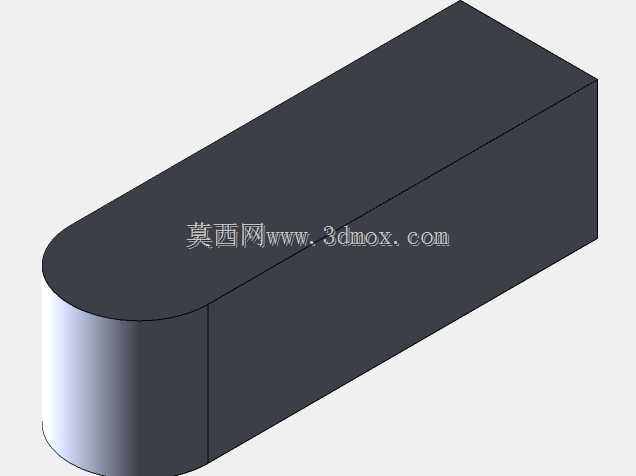

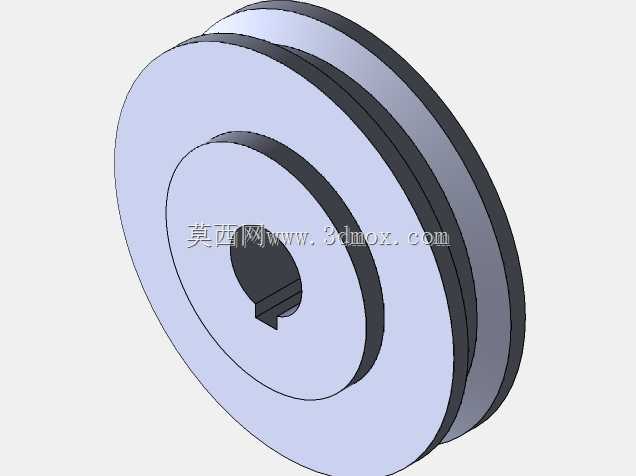

设备中包含两组皮带轮传动,皮带采用环形闭口带形式,带轮与轴之间通过键或紧定方式连接。带传动的优势在于结构简单、布置灵活,对轴系中心距误差不敏感,同时能够降低齿轮啮合带来的冲击直接传递。齿轮传动则保证了较明确的传动比,适合需要稳定相位关系或固定转速比例的轴系。两种传动方式组合在同一试验台中,使机构既能展示齿轮啮合传动,也能体现皮带远距离传动的工程特点。

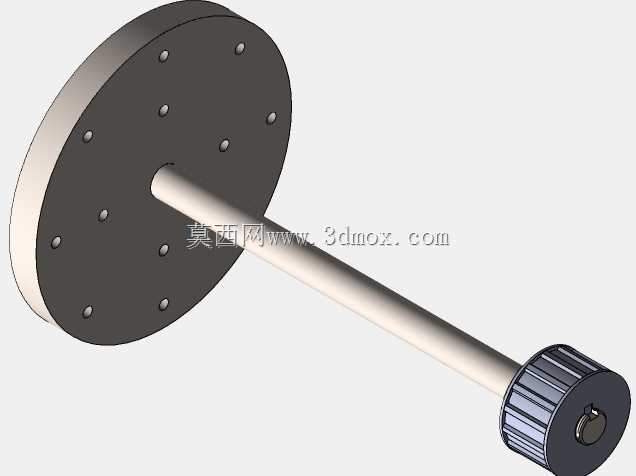

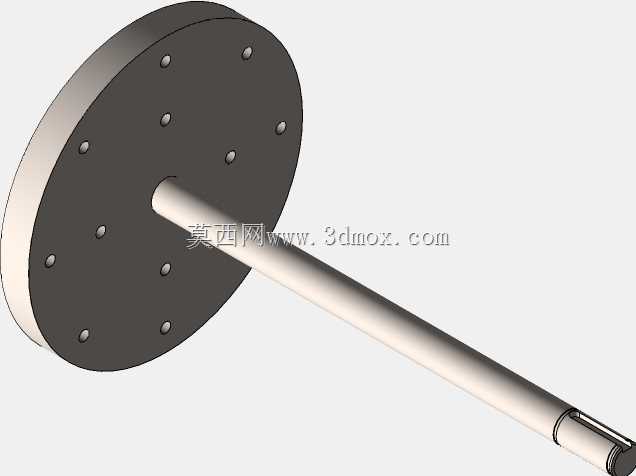

振动产生部分位于轴系末端,圆盘形偏心件安装在传动轴上,圆盘表面分布多个安装孔,可用于固定偏心块或调整附加质量位置。偏心质量随轴旋转时形成离心力,离心力方向周期性变化,从而对底板和输出部位施加激振。通过更换偏心块质量、改变偏心距、调整电机转速或更换不同直径带轮,可以改变激振频率和激振力大小。这种机械式激振方式结构成熟、成本较低、维护方便,适合教学演示和中低频振动试验。

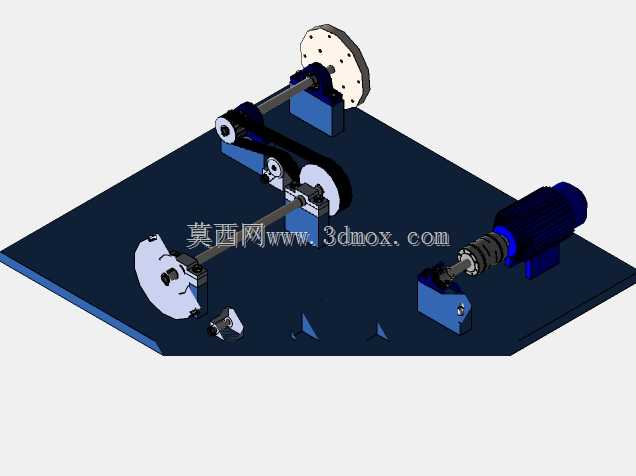

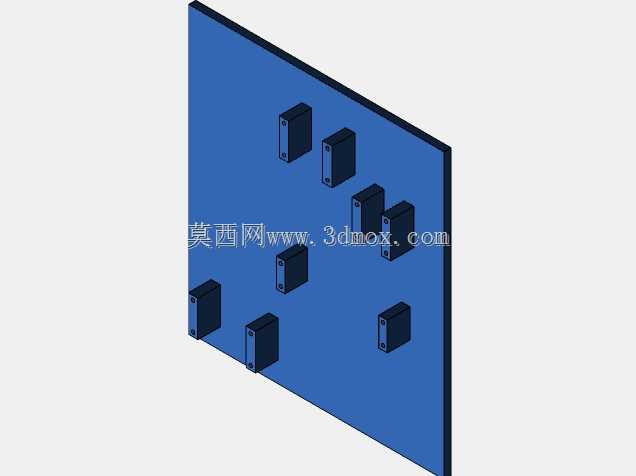

安装边界方面,整体设备以厚实矩形钢板作为底座,底板承担全部零部件的定位和支承作用。底板上各轴承座、电机和支架均通过螺栓固定,装配时需要保证轴系中心线平行、带轮槽面对齐、齿轮啮合间隙合理。若投入实际使用,底板还应通过地脚螺栓或减振垫固定在地面或实验台架上,避免设备自身振动引起滑移。轴系沿底板长度方向分层布置,电机位于一侧,传动组件沿平台延伸,偏心输出端分布在前侧和右侧,预留出试件安装和观察空间。
建模时需要重点处理轴与轴承座的同轴关系、齿轮分度圆相切位置、皮带轮中心距、皮带包角以及偏心盘安装相位。轴承座不仅起到支承作用,其安装面高度也决定了传动轴的中心高;齿轮中心距过大或过小都会造成啮合不良;带轮中心距则影响皮带张紧程度和传动稳定性。偏心盘上的孔位应保持圆周均布,便于在不同半径位置配置质量块。整体外形紧凑,零部件裸露可见,适合作为机械传动、振动原理和设备装配关系分析用的三维结构样件。
