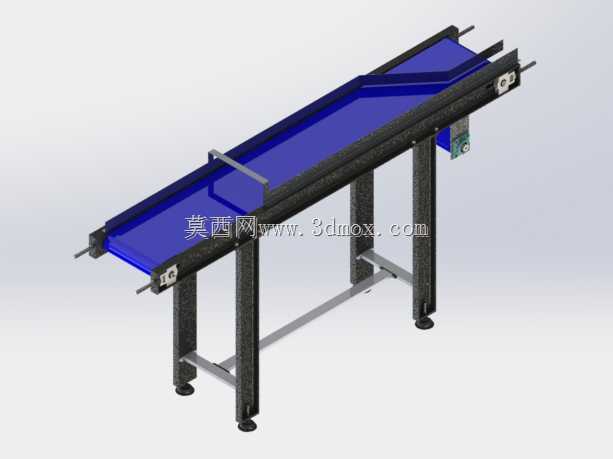

圆形水果整理对齐带式输送设备

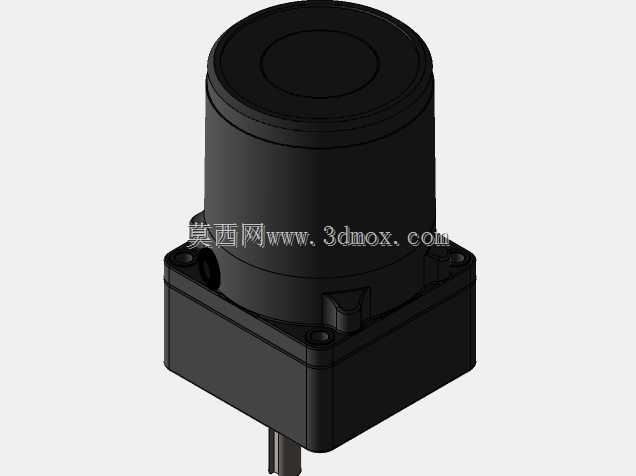

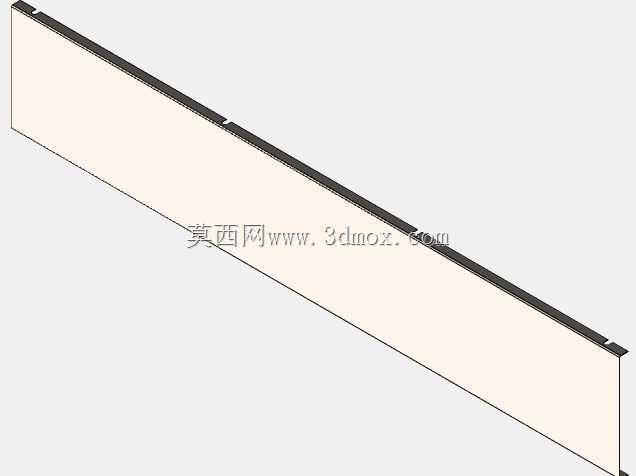

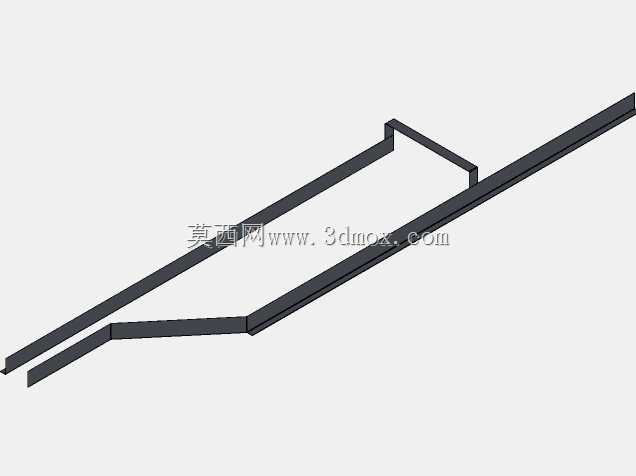

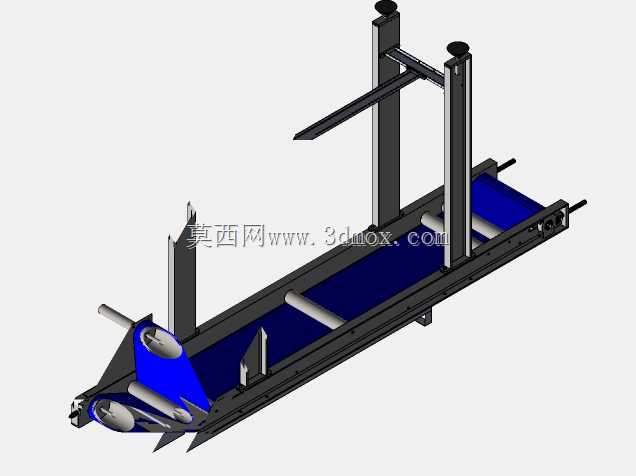

在果蔬初加工的分拣、清洗、包装产线环节，圆形果品的定向输送与姿态对齐一直是影响后续工序效率的关键节点，这款带式输送结构正是针对该场景的定向需求完成的结构设计。不同于普通平皮带输送机仅做物料平移的功能，该设备在皮带两侧设置了渐变收拢的导向挡边，能够在输送过程中逐步将散落在皮带面的圆形水果引导至皮带中线位置，同时完成果品的姿态规整，让后续的视觉检测、单果称重、套袋包装等工序无需额外增设整理机构，大幅缩减产线的工位冗余。从结构设计逻辑来看，机架采用方管焊接成型的分体式支腿结构，支腿底部配置可调脚杯，可根据现场对接的其他设备高度完成±30mm范围内的高度调节，适配不同产线的安装高度差；支腿之间设置横向连接撑杆，提升整机运行的结构稳定性，避免皮带高速运行时出现机架晃动的问题。输送面采用蓝色食品级PU皮带，符合果蔬接触的卫生要求，皮带下方设置光滑托板承托，避免果品重量导致皮带下凹出现物料堆积；主动辊端配置减速电机直连驱动，省去链传动的额外维护需求，从动辊端设置张紧调节结构，可根据皮带长期运行后的拉伸量调整张紧度，保证皮带运行不跑偏。设备的导向挡边采用超高分子量聚乙烯材质，表面光滑无毛刺，不会在输送过程中刮伤果皮，挡边的收拢角度设置为12度，既保证物料能够顺滑导向收拢，又不会因角度过陡导致果品在挡边处卡滞堆积。从安装边界来看，设备整体呈长条形布局，宽度方向的最大尺寸集中在支腿安装位置，输送段宽度小于支腿跨距，安装时只需按照支腿的四个脚杯位置预设安装固定点位即可，无需额外预留过多侧面操作空间；设备进料端可直接对接上料提升机的出料口，出料端可直接衔接分拣转盘或包装机进料工位，两端的辊筒中心距预留了标准对接尺寸，可直接与常规果蔬加工设备完成接驳，无需额外定制转接结构。在实际运行过程中，皮带运行速度可根据产线节拍在0.1m/s-0.5m/s范围内调整，针对苹果、橙子、柠檬这类直径在50mm-100mm的圆形果品都能完成顺畅的整理对齐，不会出现果品挤压破损的问题；皮带上方设置的可调节压条，可根据不同果品的直径调整高度，避免输送速度较快时果品出现跳动滚落的情况，保证输送过程的物料姿态稳定。
