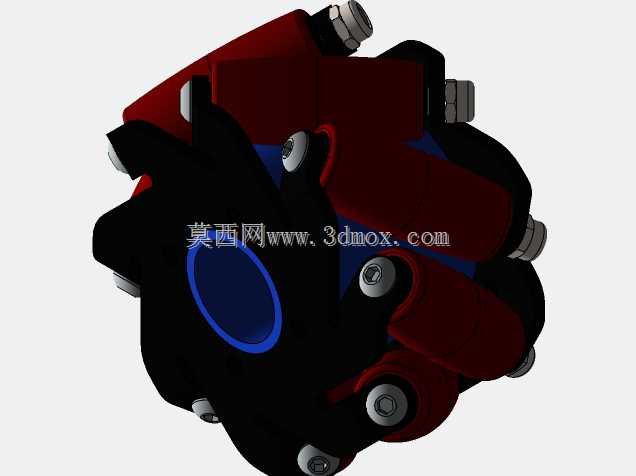

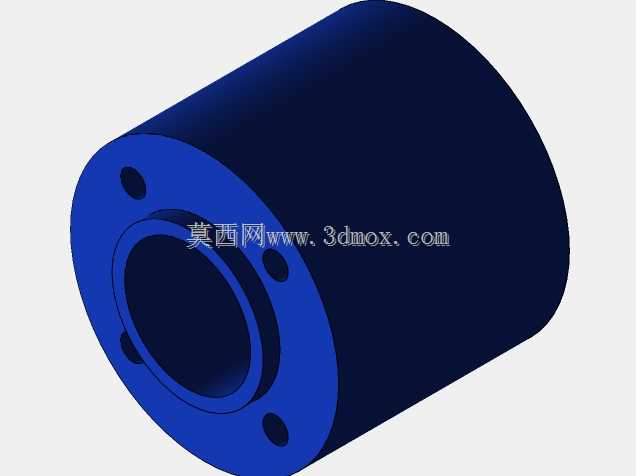

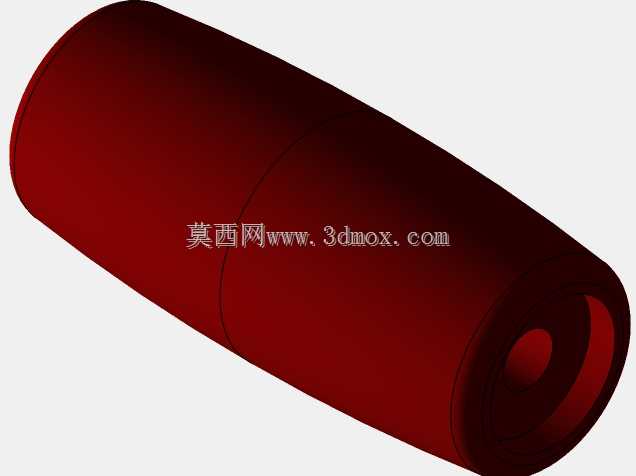

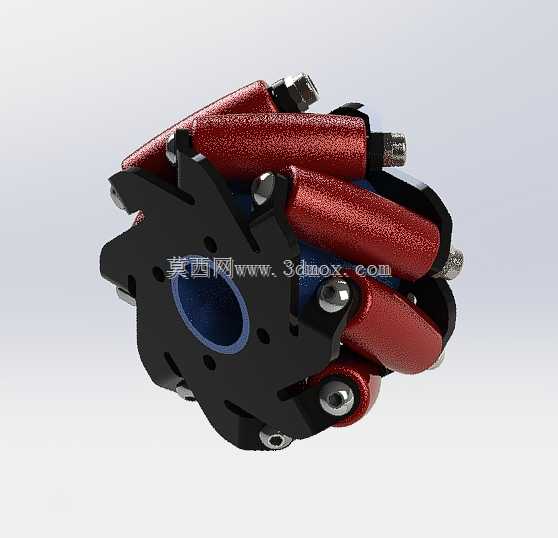

这款全向移动轮的核心设计逻辑围绕多方向移动需求展开,区别于传统脚轮仅能实现单一方向滚动加转向的运动模式,其周向分布式的鼓形滚轮轴线与主轮安装轴线呈固定夹角排布,可通过不同轮组的转速差与转向组合,实现设备在平面内的任意方向平移、原地自旋、斜向行进等动作,无需预留传统转向结构所需的回转空间,尤其适合通道狭窄、工位排布紧凑的生产作业场景。在仓储物流领域,搭载该类轮组的AGV转运小车可在货架间的窄通道内完成横向侧移对接,无需反复调整车头朝向,大幅提升线边仓物料转运的周转效率;在工业机器人移动底盘应用中,该轮组可配合视觉导航系统实现高精度对位,满足精密装配工位对底盘停靠位置的毫米级误差要求,也可用于巡检类设备在复杂排布的设备集群间灵活穿行,规避路径上的固定障碍物。从结构设计细节来看,主轮采用辐板式支撑结构,中心安装孔设置有衬套结构,可适配不同规格的驱动输出轴,安装法兰面预留的均布螺栓孔可直接与行星减速电机的输出端连接,无需额外设计转接法兰,降低底盘整体的结构复杂度。周向排布的滚轮采用鼓形外轮廓设计,外覆高摩擦系数的耐磨包覆层,可在保证与地面接触面积的同时,减少轮组滚动过程中的振动冲击,滚轮两端通过微型轴承与主轮支架连接,转动阻尼控制在合理区间,既保证滚轮随动的灵活性,又避免间隙过大导致的轮组晃动。设计过程中需重点控制各滚轮的轮廓包络精度,确保主轮转动过程中始终有至少两个滚轮与地面保持接触,避免行进过程中出现颠簸或打滑问题;主轮支架的镂空结构在保证整体结构强度的前提下,尽可能降低轮组自身重量,减少驱动电机的负载损耗。安装边界方面,轮组的轴向总厚度可根据底盘的安装空间进行适配调整,滚轮外伸量经过严格校核,既保证全向移动时的力分解效率,又避免轮组转动时与底盘的安装支架、周边传感器支架发生运动干涉,轮组的额定负载可通过调整主轮支架材质、滚轮轴径进行适配,从轻载型的服务类机器人底盘到重载型的工业转运平台,均可通过参数调整匹配对应的负载要求。
- 上一篇:双工位机器人手臂末端打磨执行工装
- 下一篇:CATIA设计的卡通履带式玩具挖掘机构型
- 全部评论(0)
- 模板大小: 1.06 MB
- 售价:5金币
- 下载次数: 18
- 系统要求: Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 通用机械零部件
