工程自卸车翻斗货厢承载结构

　　该结构围绕工程自卸运输中的散装物料装载与倾卸需求展开，货厢主体采用开放式箱型承载形式，侧栏板、端板与底板共同构成物料容纳空间，适用于砂石、土方、建筑垃圾、工矿散料等短距离转运场景。建模时将货厢拆分为底板总成、固定端板、侧开栏板、顶部防护边梁、下部纵梁及举升连接部位等模块，便于在整车布置中与底盘车架、液压举升机构和后翻转支座进行匹配。

　　从实际使用角度看，翻斗货厢不仅要承受物料垂直堆压，还要在车辆起步、制动、转弯及颠簸路面行驶时承受反复冲击和侧向挤压。因此，底板下方设置贯通式纵梁和横向支撑梁，形成梁格承载体系；栏板外侧布置竖向立柱与横向压型肋，能够降低薄板在满载鼓胀时的变形量。货厢前部较高的挡板可阻挡物料在急加速或举升初期向驾驶室方向滑移，侧栏板则通过铰链、锁钩和加强边框实现启闭与锁紧，方便人工清理、侧边装卸或在特定卸料工况下辅助散料流出。

　　设计思路上，模型重点表达了货厢从“装载容积”到“载荷传递”的结构关系。物料重力先经底板扩散至底架，再通过纵梁、横梁传递到车辆底盘；举升时，前部或下部举升点承受液压缸推力，后部翻转支座承担旋转支点作用，货厢绕后支点抬升，物料在重力作用下沿底板滑出。栏板与立柱之间的连接位置、边框折边、角部包板和肋条布置，都是为了把局部集中载荷转化为连续的钣金受力路径，减少焊缝端部和薄板自由边的应力集中。

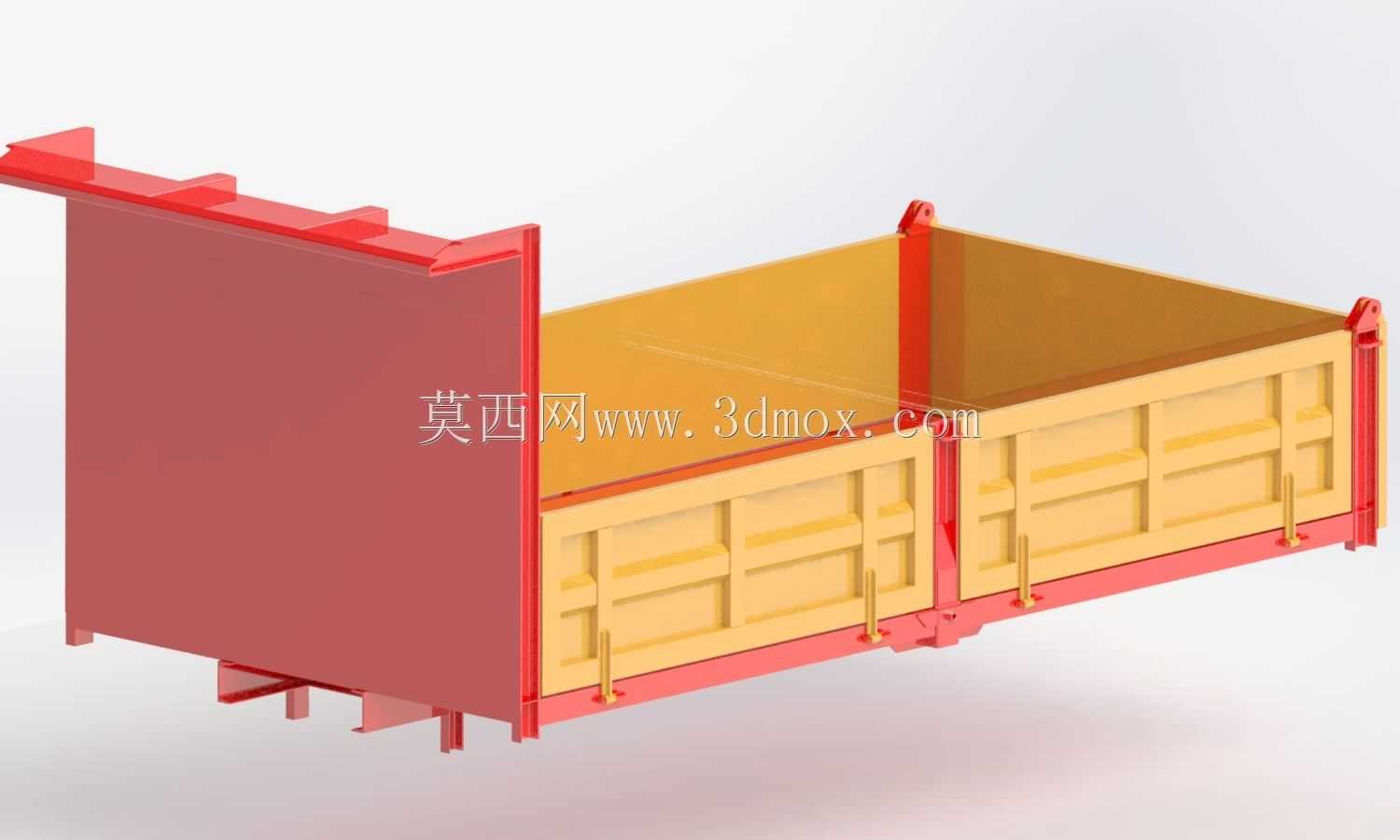

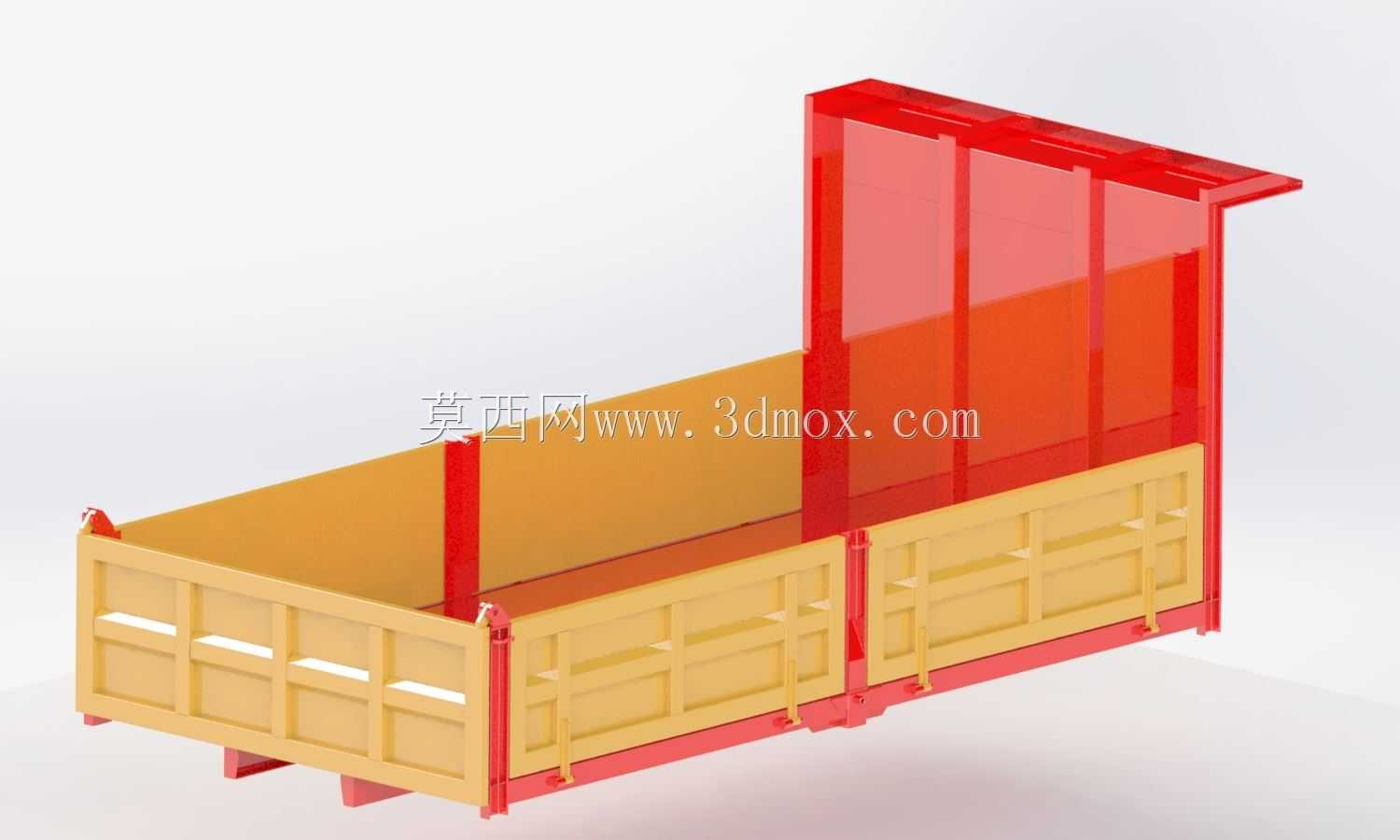

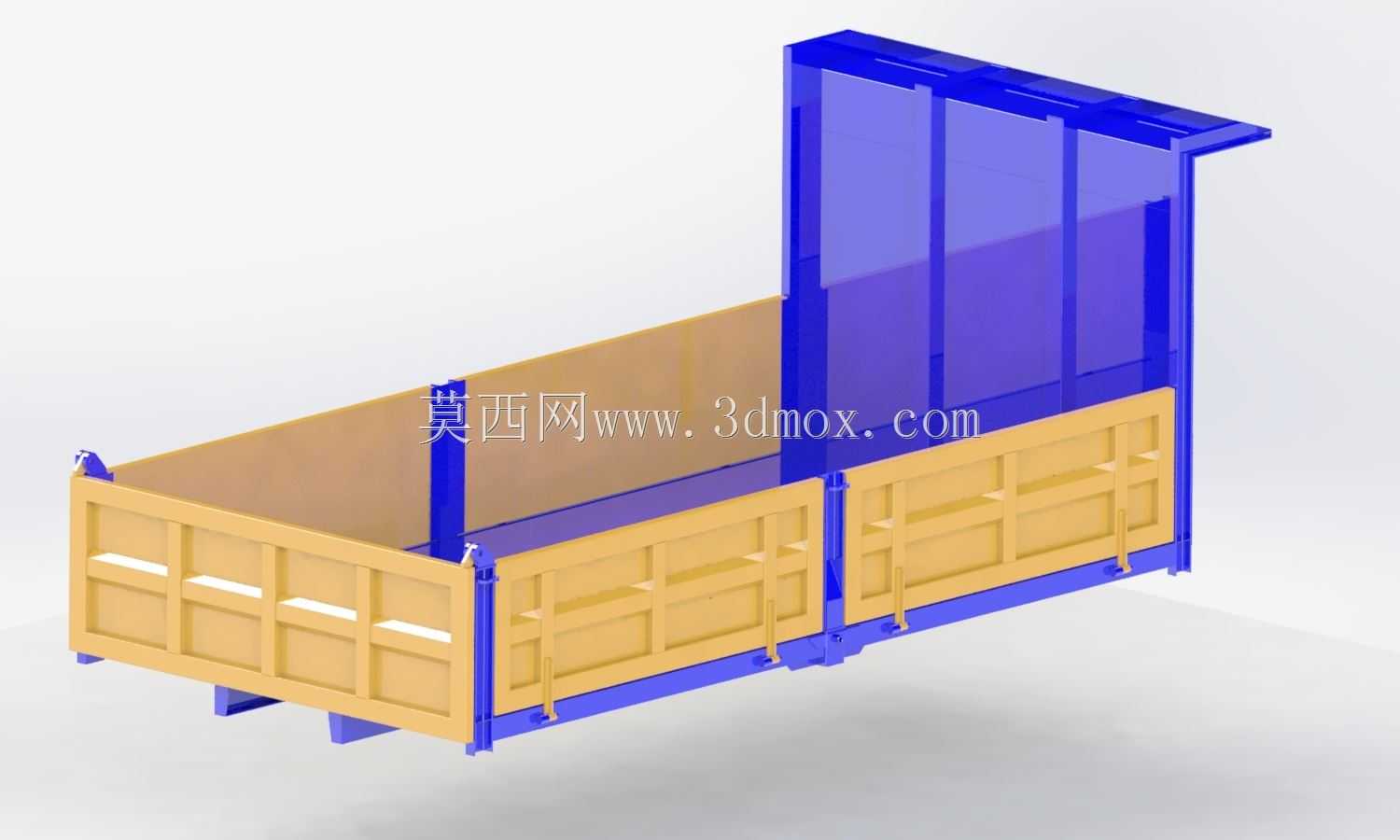

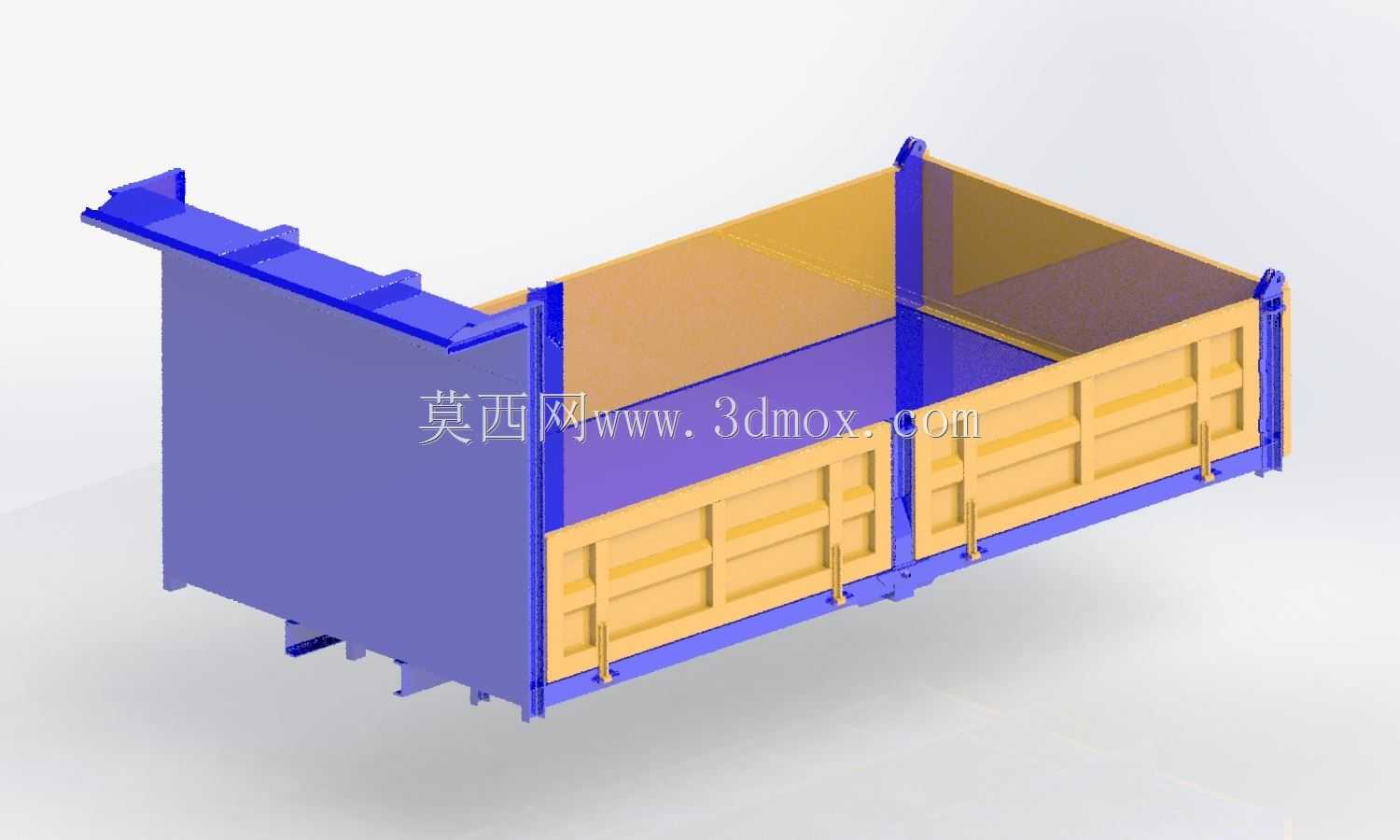

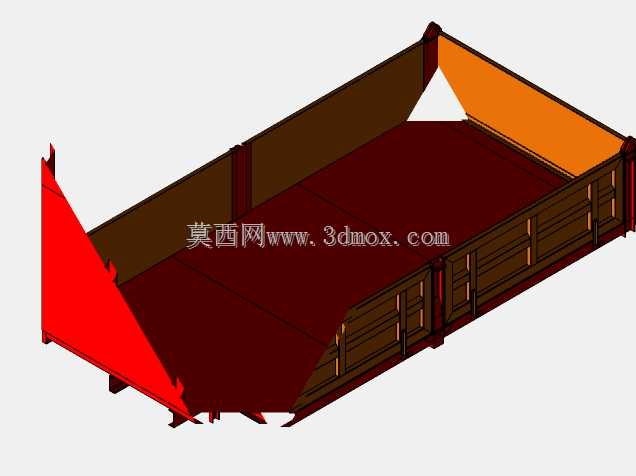

　　外形布置方面，货厢呈长方形开口箱体，内部空间保持较大的平整装载面，利于铲车或人工上料；两侧栏板采用分段式加强面板，表面压型既提高刚度，也控制钣金厚度。前挡板上方伸出的防护边梁可作为防飞溅和防越位结构，在物料装载过满时提供额外遮挡。下部安装边界需要与底盘纵梁、副车架、翻转铰链、举升臂或液压缸安装座保持明确间隙，避免货厢在举升过程中与底盘附件、油箱、挡泥板或管路发生干涉。

　　在三维建模过程中，可优先建立货厢内腔控制线，确定长度、宽度、栏板高度和前后挡板高差，再沿外轮廓生成钣金壁厚。底架梁件应与货厢底板保持贴合，焊缝区域可用连续实体或简化搭接面表达；侧栏板铰链轴应保持同轴，锁扣位置需与栏板开启轨迹一致。对于后翻转部位，应检查旋转中心、举升点和货厢重心之间的几何关系，确认最大举升角时物料能够顺利滑移，同时避免液压缸行程末端出现结构碰撞。

　　该类结构常用于自卸卡车、工矿转运车及工程改装车辆上。模型在外观上保留了栏板、加强肋、边框和底架的主要特征，在结构上体现了散料运输装备对刚度、耐磨性、卸料顺畅性和底盘安装兼容性的综合要求，可作为专用车上装设计、货厢改进校核以及举升机构匹配分析的参考对象。
