农用双轴液压倾翻自卸拖车结构设计

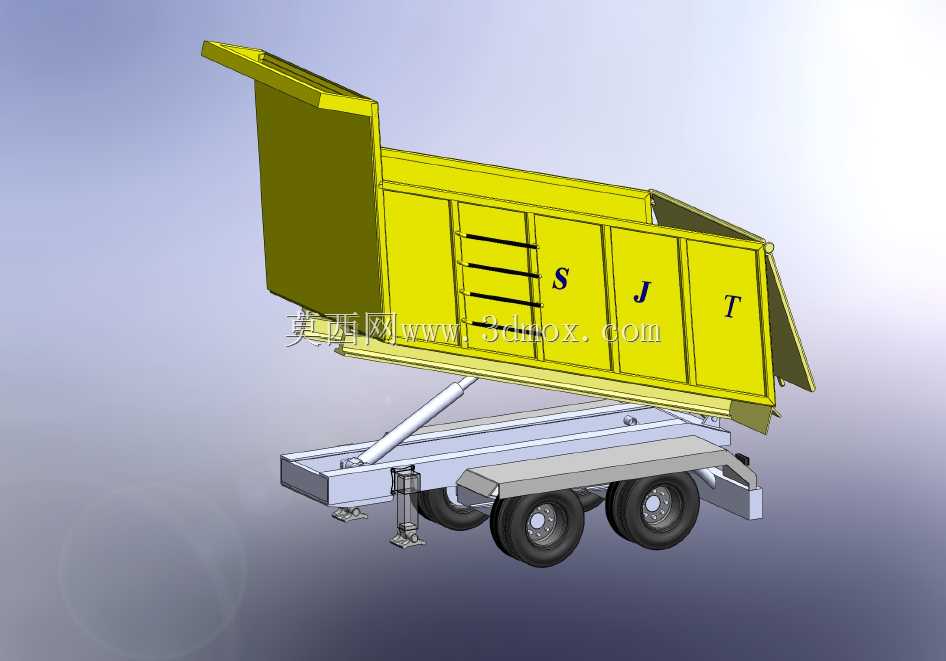

　　这套双轴液压自卸拖车的三维结构，面向丘陵果园、小型建材堆场、乡镇散料转运的短驳作业场景搭建，区别于公路重型自卸车的重载长距定位，它的核心使用边界锁定在田间非硬化路面、厂区内部窄通道，不需要匹配高速行驶的悬架冗余，转而把结构重心放在小半径转向、低工位卸料、场地适配性上。

　　从实际用途拆解，该设备主要承接两类作业：一类是农牧场景下的畜禽粪肥、收获果蔬、秸秆碎料的场内转运，卸料时可直接将货厢抬升至对应倾角，把散料倾泻到堆肥坑、饲喂槽旁，不需要人工二次铲卸；另一类是小型工程场景下的砂石、碎砖块、混凝土余料的短距离倒运，在狭窄的自建房工地、园林绿化现场，大型自卸车无法驶入的区域，它可以跟随小型拖拉机完成进出，完成散料的点对点转运。

　　功能特性的设计逻辑完全围绕作业痛点展开。首先是举升机构，采用单级前置液压油缸布置，油缸下铰点固定在底盘主梁的中部靠前位置，上铰点连接货厢底板的前横梁，举升时货厢绕后端的铰接销轴旋转，最大倾翻角度可以达到四十五度左右，对于流动性一般的湿黏土、带秸秆的农家肥，这个倾角足以保证物料靠自重完全滑出，不会在厢底残留积料。油缸的选型匹配了满载散料的重心偏移曲线，举升过程中油缸的推力随倾角增大逐步降低，初始举升阶段推力峰值控制在油缸额定载荷的七成以内，避免偏载时出现油缸憋压、油管爆管的问题。

　　行走部分采用双轴四轮布局，轮胎选用农用低压深花纹轮胎，接地比压控制在极低水平，在松软耕地、雨后泥地行驶时不会出现严重陷车；前后轴的轴距经过适配，配合底盘前端的牵引销结构，牵引环高度匹配常规18-35马力小型拖拉机的后牵引点，转向时的内轮差控制在很小范围，三米左右宽度的田间机耕道即可完成掉头。底盘两侧还设置了可伸缩的支撑支腿，在卸料举升时，支腿向下伸出撑住地面，把整车的支撑跨度从轮距宽度向外拓展，避免货厢抬升后整车重心后移、侧向偏载导致的侧翻风险，支腿底部带防滑垫板，在硬化水泥地面和松软泥地都能提供足够的支撑反力。

　　货厢部分的结构采用侧板加横筋的焊接形式，厢体侧面的三道横向加强筋对应散料对侧板的侧压力分布，越靠近厢底的位置筋板间距越小，抵消物料堆积产生的侧向胀力；厢体前端加高的挡料板，避免举升卸料时物料向前滑移砸到油缸或者牵引连接部位，尾门采用可自动开启的锁扣结构，货厢举升到一定角度后，尾门在物料重力作用下自动推开，卸料完成后货厢落下时锁扣自动回位，不需要人工手动开关尾门。

　　外形尺寸与安装边界的设定充分适配乡村作业的通行限制：整车空载长度控制在四米二以内，宽度控制在两米一以内，这个尺寸可以顺利通过农村常见的两米宽限宽路墩，货厢的内部容积大概在三方左右，匹配小型拖拉机的牵引动力，不会出现小马拉大车的动力不足问题。底盘的牵引连接采用标准的环形牵引销，和市面绝大多数农用拖拉机的后牵引座尺寸通用，不需要额外改装转接件；液压动力源直接从拖拉机的后置液压输出口取油，自带的液压油管长度预留了转向时的拉伸余量，全转向过程中油管不会出现拉扯、弯折憋油的情况。

　　建模过程中对运动干涉做了完整校验：货厢从水平位置举升到最大倾翻角的全行程里，油缸的摆动角度、货厢和底盘车架的间隙、支腿伸缩的运动路径都没有出现碰撞，后轮的转向跳动空间和货厢底部的预留间隙也做了冗余，满载颠簸时轮胎不会剐蹭货厢底板。整个结构没有采用复杂的电子控制元件，全部靠机械铰接和液压驱动完成动作，在户外多尘、潮湿的作业环境下故障率极低，日常维护只需要定期给铰接点打黄油、检查液压油位即可，非常适合基层散户、小型施工队的使用需求。
