十吨级双轴重载平板牵引拖车结构

　　重载平板牵引拖车主要服务于厂区内部物流、港口堆场、仓储转运、工程机械配套以及短距离物料倒运场景。它本身不具备动力，需要由叉车、牵引车、拖拉机或其他牵引设备拖动，核心任务是承载体积较大、重量集中或不宜频繁吊装的货物。十吨级双轴结构在实际使用中比较常见，原因在于单轴拖车在满载时对轮胎、轮毂和轴承的压力较大，而双轴布置能够把载荷分散到四个车轮上，降低单点接地压力，同时提升低速转弯和经过不平整路面时的稳定性。

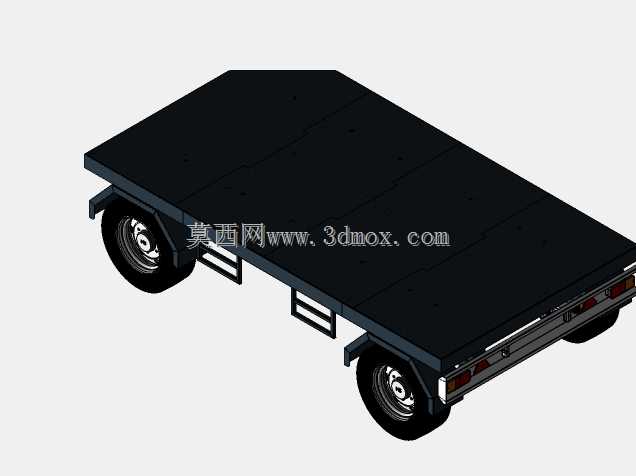

　　平板承载面是该类拖车的设计重点。台面采用大面积平整钢板形式，便于放置托盘、箱体、钢结构件、工装夹具、设备机架以及形状不规则的工件。台面下方需要布置纵梁和横梁，形成能够承受弯曲载荷的底盘框架。纵梁通常沿拖车长度方向贯通，承担牵引和制动过程中产生的纵向力；横梁则按一定间距分布，把台面载荷传递到悬架和车轴位置。对于十吨级额定承载，底盘不能只按静载估算，还要考虑起步、制动、转弯、路面冲击以及货物偏载等工况，尤其在厂内道路存在接缝、坡道或减速带时，框架局部会出现明显交变应力。

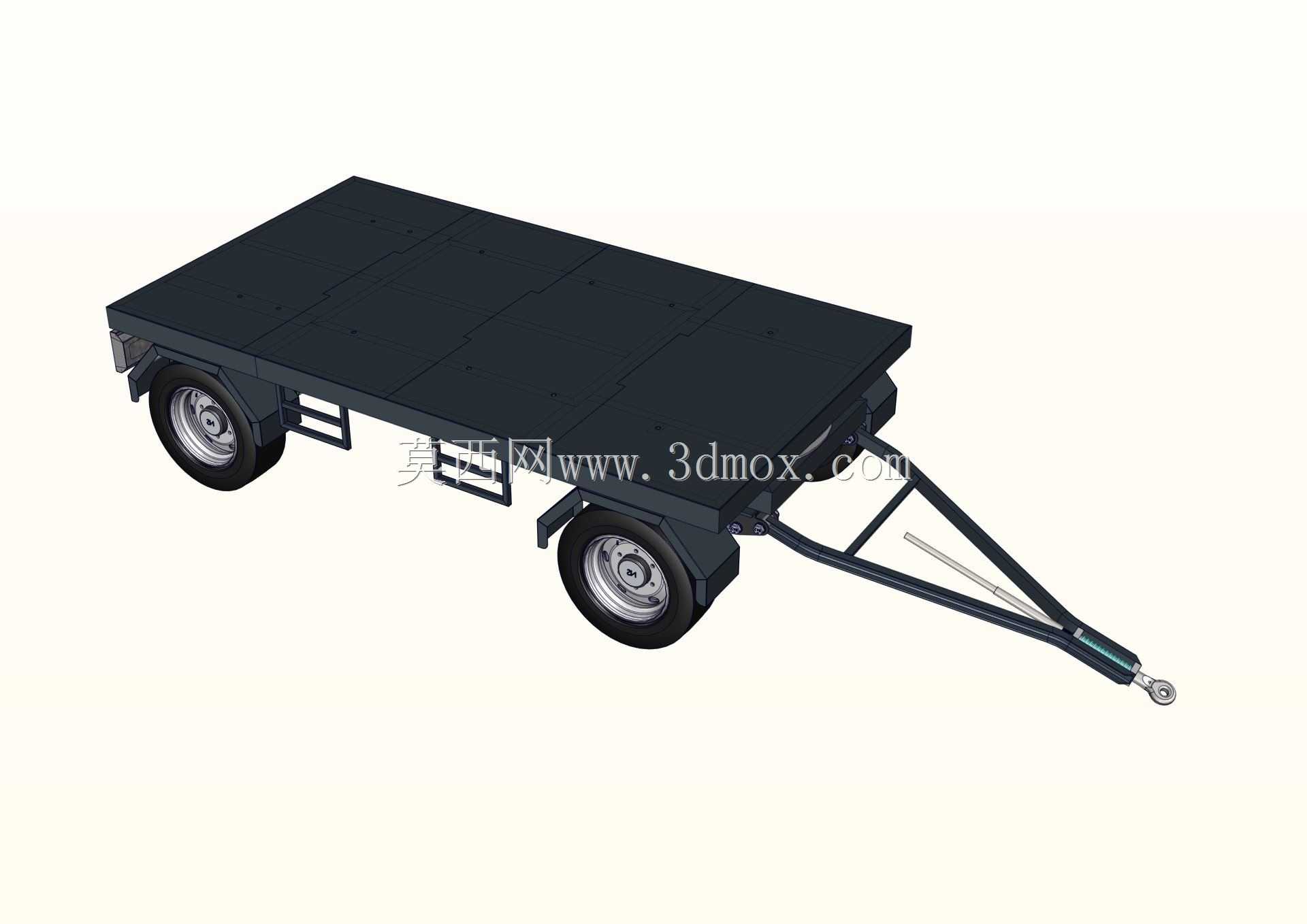

　　牵引部分位于拖车前端，采用三角牵引架与中央牵引杆组合形式。两根斜向撑杆从底盘前部向中心汇聚，再连接到纵向牵引杆，这种布置有利于把牵引力对称传递到底盘两侧，减少偏拖现象。牵引杆末端设置连接环或牵引销结构，用于与牵引车挂钩配合。设计时需要关注牵引点高度、牵引杆长度和转向角之间的关系：牵引点过低会在拖动时产生下压或上抬趋势，牵引杆过短则会减小牵引车与拖车之间的安全距离，转弯时容易发生干涉。牵引架还应保留足够的离地间隙，使拖车在上坡、下坡和经过凹凸路面时不会碰地。

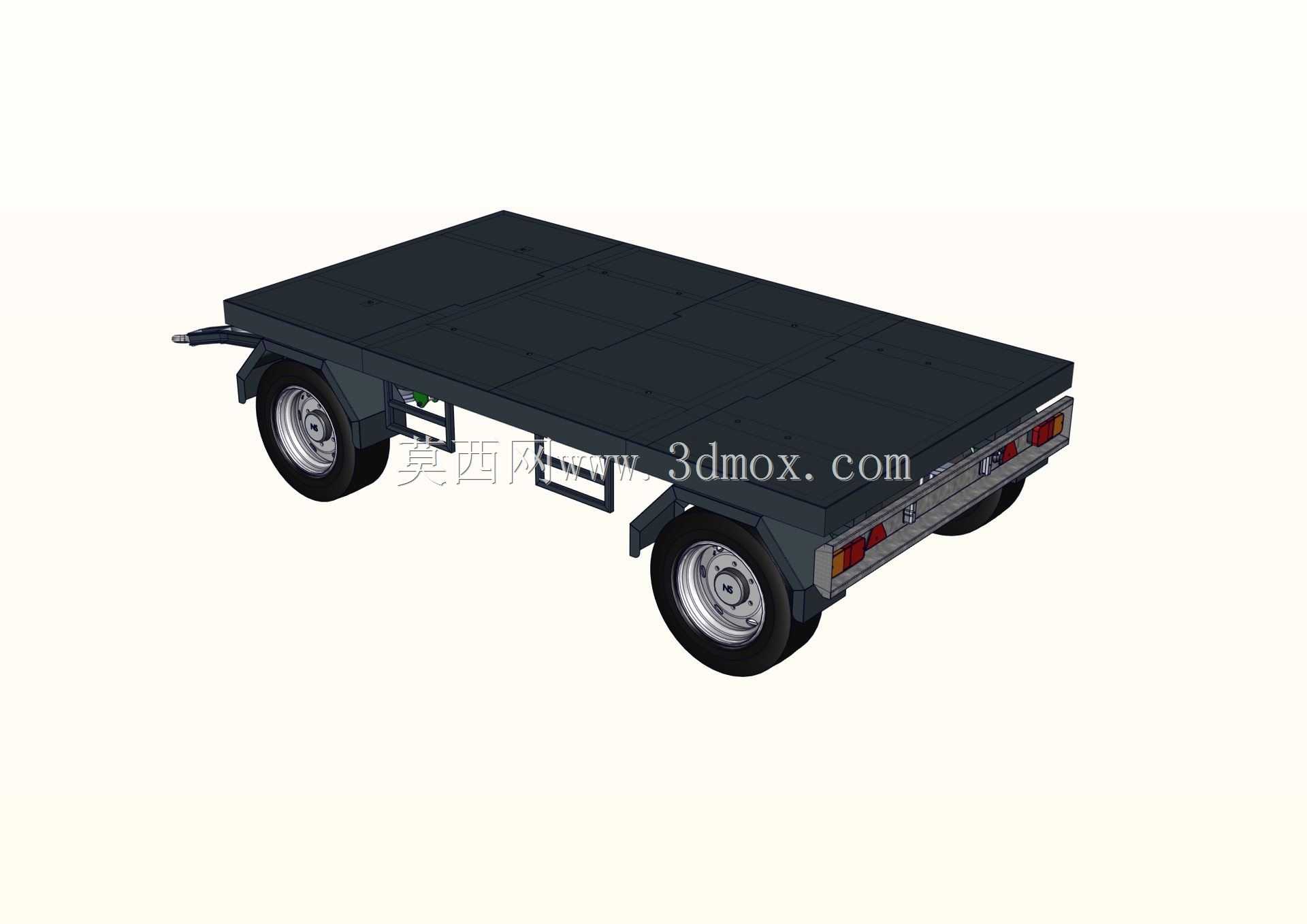

　　行走系统采用双轴四轮布置，车轮位于平台两侧下方。轮胎和轮毂承担整车垂直载荷，同时承受转向时的侧向力。车轴安装位置需要结合台面总长、前后悬伸量和载荷重心确定。若货物重心偏前，前轴负荷会增大；若重心偏后，则牵引点可能承受异常上抬力。较合理的布置是让常见载荷重心落在两轴之间并略微靠近牵引侧，使牵引环只承担必要的方向控制和少量垂直约束力，而不是把大量载荷压在牵引车上。双轴结构还能在某一车轮经过坑洼时减小台面倾斜幅度，这对运输精密设备或怕倾倒工件很重要。

　　制动系统是重载拖车不可忽视的部分。十吨级平台在坡道停放或牵引车减速时具有较大惯性，仅依靠牵引车制动并不稳妥，因此拖车车轴常配置制动器，并通过气制动、液制动或电信号联动方式实现随动制动。建模时需要体现制动鼓或制动盘、制动执行元件、车轴连接以及管路走向的空间关系。制动能力的匹配不能只看额定吨位，还要结合使用场地坡度、最高牵引速度、轮胎附着条件和车辆联动方式。厂区内低速运行时，制动重点在于稳定停车和防止溜车；若使用范围涉及公共道路或较长坡道，则需要更严格的制动冗余和安全校核。

　　外形尺寸方面，平板拖车的宽度受通行通道、门垛、转弯半径和货物尺寸共同约束。宽台面有利于放置大型工件，但会增加对通道宽度的要求；长度增加可以提升装载面积，却会使内轮差和转弯占用空间变大。平台高度则关系到装卸便利性，低台面能够减少叉车作业高度和人工搬运难度，但过低会限制悬架、轮胎和车轴的布置空间。设计时通常在轮胎半径、悬架厚度、底盘梁高和台面离地高度之间折中，在保证通过性的前提下尽量降低承载面。

　　安装边界主要包括牵引连接高度、车轮外侧回转空间、台面上方货物固定点、底盘下方离地间隙以及制动接口位置。拖车在满载转向时，前轮区域和牵引杆周围会产生相对运动，前端结构不能与牵引车尾部、挂钩支架或安全链条发生碰撞。车轮与底盘之间还需预留跳动空间，避免钢板弹簧或悬架压缩时轮胎摩擦台面。若台面上需要焊接吊环、绑扎座或挡块，应把这些固定点布置在横梁或加强区域上方，避免局部钢板被集中拉力拉起。

　　从三维结构设计角度看，该类拖车的建模重点不只是外观平板，而是底盘梁架、牵引架、车轴、悬架、轮胎、制动部件和连接节点之间的装配关系。平板面可以作为货物安装基准，车架焊缝和螺栓连接位置需要反映真实装配逻辑；牵引杆末端连接环要与挂钩轴线匹配；车轮旋转中心、板簧安装座和车轴支承位置应保持一致。通过完整结构建模，可以在方案阶段检查转弯干涉、离地间隙、载荷传递路径和维护空间，也便于后续根据不同厂区工况调整台面尺寸、轴距、牵引高度和制动形式。
