短行程铰接式液压活塞油缸结构

项目分类:液压 发布时间:2022-06-09 ID:649417
  • 短行程铰接式液压活塞油缸结构
  • 短行程铰接式液压活塞油缸结构
  • 短行程铰接式液压活塞油缸结构

  这套短行程液压活塞组件主要面向需要直线推顶、举升和姿态保持的机械设备场景,常见于小型工装夹具、升降平台、铰接门盖、工程机械辅助动作机构以及自动化产线中的压紧单元。模型把缸筒、活塞杆、上端铰接耳环、下端方形安装法兰和密封限位结构完整表达出来,结构关系清晰,适合在设备总体布置阶段校核运动空间、连接方式和安装边界。

  从实际用途看,该组件依靠压力油推动活塞杆沿缸筒轴线做往复运动。上端耳环用于与被驱动构件形成铰接连接,能够补偿少量角度偏差,避免侧向载荷直接作用在活塞杆上;下端方形法兰通过四个安装孔固定在机架或基础平台上,使油缸在承受推力和反力时保持稳定。短行程设计强调紧凑布置,在行程需求不大但输出力要求较高的工位中,可以减少缸体伸出长度,降低设备整体高度,也便于维护人员接近管路和连接部位。

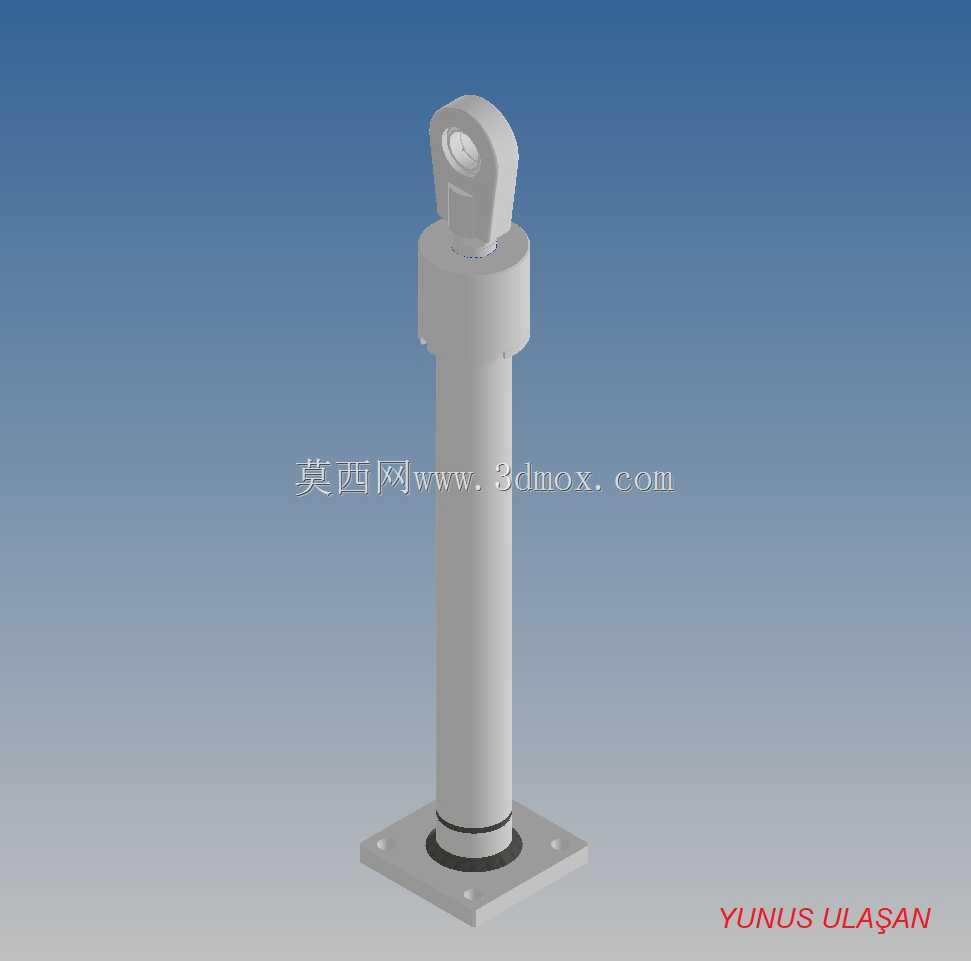

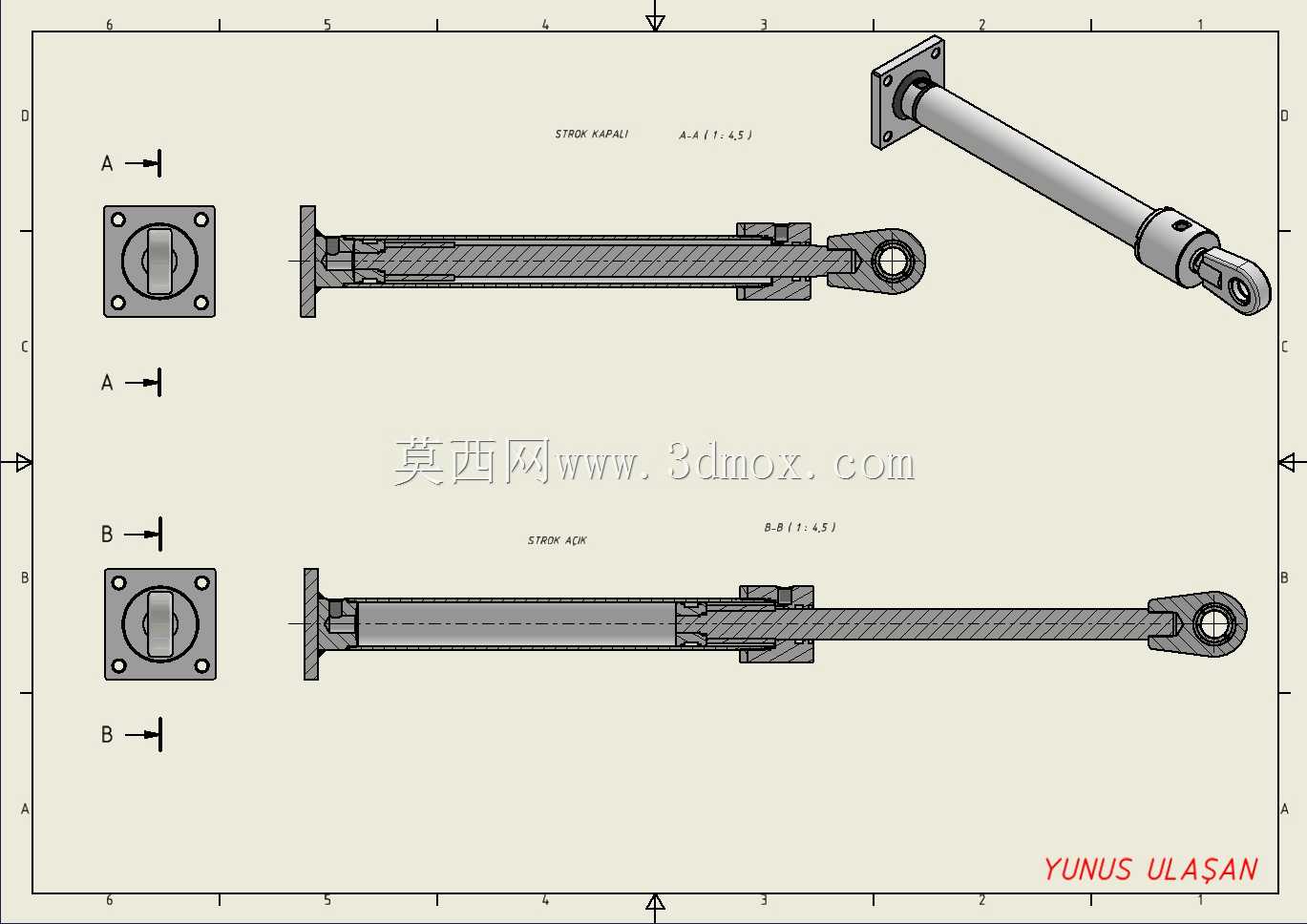

  外形上,主体为竖直圆柱缸筒,底部法兰呈方形板状,法兰面预留螺栓孔,顶部耳环带有横向销轴孔。建模时需要重点控制耳环孔中心到底面法兰的闭合高度、活塞杆伸出后的最大高度、法兰外轮廓尺寸以及螺栓孔分布圆位置。这些尺寸直接决定设备安装空间:若油缸布置在机架内部,要预留油管接头、扳手空间和活塞杆运动余量;若安装在平台下方,则需核对法兰底面支撑面的平面度和螺栓沉孔深度。

  结构设计思路围绕受力传递展开。液压力作用在活塞有效面积上,经活塞杆传递到上端耳环,再通过销轴驱动外部负载;反力则由缸筒底部传递至方形法兰,最终由机架承担。耳环与活塞杆端部的连接区域应关注应力集中,销轴孔内壁需要承受反复接触压应力,实际工程中通常会根据载荷选择合适销轴直径并配置润滑或耐磨衬套。缸筒外壁保持简洁圆柱面,有利于防护套安装、管路避让和外观包覆;底部法兰与缸筒连接处采用过渡圆角或加强结构,可降低焊接或装配根部的疲劳风险。

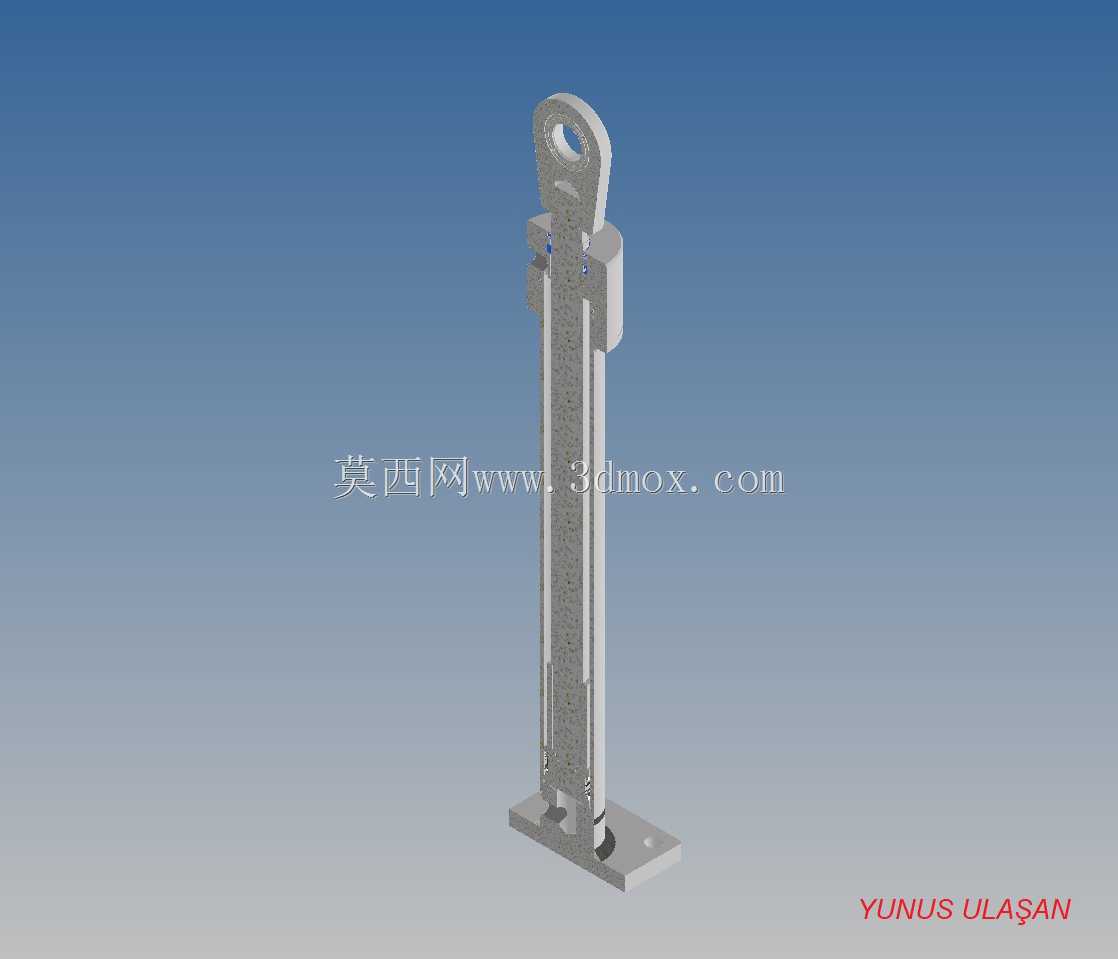

  密封与导向是活塞油缸能否稳定工作的关键。模型中活塞杆外露段应保留导向套、防尘圈和杆密封的布置位置,缸筒内部则需要活塞密封、耐磨环和缓冲空间。短行程油缸虽然运动距离不长,但在频繁启停工况下仍会产生冲击,因此端盖和活塞限位部位不能只按静态尺寸处理。若用于夹紧机构,需考虑压力保持回路和行程终点位置;若用于举升机构,则要核对失压状态下的机械锁止或支撑保护。

  安装边界方面,方形法兰相比耳环底座更适合固定在平面机架上,四个螺栓孔提供明确的紧固位置,装配时可通过定位止口或加工基准面保证缸筒轴线与负载运动方向一致。上端铰接点不应承担强制导向任务,设计外部连杆时应让销轴轴线与转动自由度匹配,防止活塞杆受到弯曲力矩。三维布置中还要检查油缸全缩和全伸两个极限状态:全缩时耳环与缸盖之间不能发生干涉,全伸时活塞不能脱离导向区域,油管接头不得随设备运动与相邻构件摩擦。

  对于建模和选型人员而言,该模型的价值在于把液压执行元件的外部接口、运动方向和安装形式集中呈现。开展设备设计时,可以先以该组件为执行单元建立运动骨架,再围绕法兰固定点、耳环铰接点和活塞杆轴线布置连杆、支架与防护罩;随后根据负载力、行程、速度和工作压力反推缸径、杆径及销轴规格。这样既能避免后期因安装高度不足或铰接点错位造成返工,也能让液压元件与机械结构在同一空间模型中完成协调校核。
