V6六缸内燃机曲轴结构三维造型

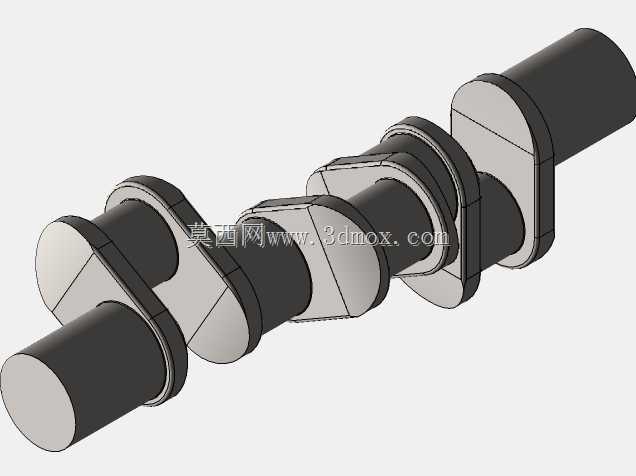

　　在乘用车V型六缸动力总成的开发流程里，曲轴是整套动力输出链路里承载交变载荷最复杂的核心回转件，这套三维造型完整还原了V6机型曲轴的主轴颈、连杆轴颈、曲柄臂、前后端输出轴段的全部几何特征，可直接用于发动机总成干涉校验、曲柄连杆机构运动仿真、缸体曲轴箱布局匹配以及维修拆装教学演示场景。

　　从实际装机用途来看，曲轴的核心作用是把六个活塞通过连杆传递过来的往复直线推力，转化为绕主轴轴线的连续旋转扭矩，最终向外输出给变速箱输入端，同时还要驱动前端的正时系统、冷却水泵、发电机附件轮系，以及后端的飞轮与离合器组件。V6机型的曲轴和直列六缸曲轴的核心差异，在于连杆轴颈的相位布置：V型夹角两侧的气缸连杆，通常配对共用同一组连杆轴颈，六个气缸分成两列排布，曲柄销按照V6机型的点火间隔要求错开相位，保证每120度曲轴转角就有一个气缸完成做功冲程，让整机运转的扭矩输出更平顺，把六缸机固有的动平衡优势发挥出来。

　　建模过程中首先要锁定的就是整机的安装边界：前后两端的主轴颈同轴度是整个零件的基准，所有轴颈的回转中心必须严格落在同一条主轴线上，前端轴段预留了正时齿轮、皮带轮的安装定位轴肩与键槽位置，后端法兰面对应飞轮的安装止口与螺栓孔分布圆，轴向尺寸链要和缸体上的主轴承座宽度、止推片安装位完全匹配，装入缸体后曲轴的轴向窜动量要控制在发动机设计允许的间隙范围内，既不能因为间隙过小出现热态卡滞，也不能因为间隙过大导致回转过程出现轴向窜动异响。

　　轴颈部分的结构设计完全围绕服役工况展开：主轴颈是曲轴的全支撑点位，每一段主轴颈都对应缸体上的一道主轴承盖，轴颈表面和轴瓦形成滑动摩擦副，建模时保留了轴颈两端的圆角过渡结构，这个位置是曲轴应力集中最突出的区域，圆角半径如果取值过小，发动机长期承受交变冲击载荷时很容易在圆角处萌生疲劳裂纹；连杆轴颈和主轴颈之间保持偏心距，这个偏心距就是发动机的曲柄半径，直接决定了活塞的行程长短，和气缸排量直接挂钩，V6机型上配对安装在同一个连杆轴颈上的两个连杆，分别对应V型两列的气缸，轴颈的有效长度要能容纳两个连杆大头的宽度，同时预留连杆工作时的侧向摆动间隙，避免运转过程中连杆和曲柄臂发生碰擦。

　　连接主轴颈和连杆轴颈的曲柄臂，造型上采用了厚壁扇形配重结构，也就是模型里呈现的偏心圆盘状结构，这部分配重的作用是平衡曲柄销、连杆大头随曲轴高速旋转产生的离心惯性力，同时抵消部分活塞往复运动带来的一阶、二阶惯性力矩，V6机型本身的点火均匀性优于直列四缸，配合配重块的动平衡调校，可以把整机怠速和常用转速区间的振动幅度压到很低的水平。建模时配重块的外圆轮廓做了避让处理，回转时的外扫掠空间要和曲轴箱内壁、机油泵、机油挡板等周边零件保留足够安全间隙，发动机高速运转时曲轴会受载荷发生微小挠曲变形，预留的间隙可以避免动态形变下出现运动干涉。

　　从工艺适配的角度，这套造型也兼顾了实际加工的基准逻辑：所有轴颈的表面都要求高精度磨削，达到和轴瓦配合的粗糙度与尺寸公差要求，轴颈内部通常设计有贯通的润滑油道，建模时的实体结构也预留了油道的布置空间，缸体主轴承道供给的压力润滑油，可以通过主轴颈内部的油道输送到连杆轴颈表面，为连杆大头轴承提供持续压力润滑，同时带走摩擦产生的热量。油道的开孔位置都避开了轴颈的高应力承载区，防止开孔造成应力集中削弱曲轴整体强度。

　　在整机装配场景下，这套曲轴模型可以直接和活塞、连杆、缸体、主轴承盖、飞轮、前端轮系等部件完成虚拟装配，校验运动过程中所有运动件的包络范围，也可以用于有限元分析前的几何导入，核算曲轴在最大爆发压力工况下的应力分布、扭转振动特性，确认曲轴的弯曲刚度和扭转刚度满足设计要求，避免发动机工作转速区间内出现扭转共振。针对维修与教学场景，该模型也可以清晰展示V6曲轴和直列机型曲轴的结构差异，帮助从业者理解V型发动机曲柄连杆机构的布局逻辑、配重设计思路以及各轴段的配合要求，覆盖从动力总成前期布局设计到样机装配校验、售后维修指导的多个工程环节。
