CSWA认证练习用开槽异形机械支座

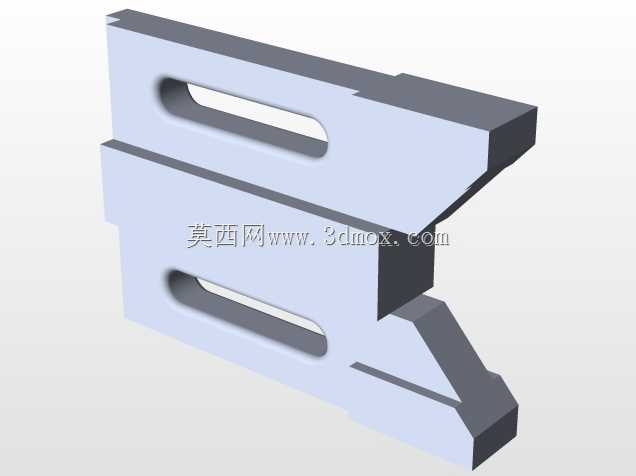

　　该零件属于典型的机械基础练习类异形支座构件，整体采用对称式上下分体布局，主体为两块平行布置的长条形承载板，板体两端做斜切收边处理，中部开设贯通式长圆腰型槽，侧边延伸出带斜向定位面的卡接支脚，整体结构没有复杂曲面，全部由拉伸、切除、倒角类基础特征构成，非常适合用于三维建模入门阶段的草图约束、特征顺序规划练习。从实际工程应用场景来看，这类带腰型槽的异形支座常出现在轻工输送线侧边导向机构、小型工装夹具的可调安装位、通讯设备机架的内部支撑隔段当中，腰型槽的核心作用是提供安装位置的调节余量，装配时不需要提前把孔位公差控制到极高等级，松开紧固件后即可沿槽长方向微调支座的固定位置，待工位对齐后再锁紧紧固件，大幅降低现场安装的配作难度。

　　零件上下两块平行板之间预留了均匀的间隙，这个间隙可以作为其他薄板构件的插装通道，使用时将待固定的板材从两块板的中间缝隙推入，侧边的斜向支脚可以卡在相邻机架的型材卡槽内，起到轴向限位的作用，避免支座受横向载荷时出现滑移。建模过程中首先要确定主体的基准轮廓，先绘制单侧承载板的外形草图，把端部斜角、腰型槽的位置尺寸完全约束，注意腰型槽的两端半圆中心距要和实际可调行程匹配，槽宽要对应常用的M6、M8紧固件杆径，预留0.5到1毫米的间隙避免螺栓穿入时出现卡滞。完成单板拉伸后，通过镜像或者平移复制得到下方的平行板，两块板的间距要根据实际插入的板材厚度设定，常规场景下间距比被夹持板材厚1到2毫米即可，既不会因为间隙过大导致夹持晃动，

　　也不会因为间隙过小造成板材插装卡滞。侧边延伸的斜向支脚部分，其斜面的倾斜角度需要和配套机架的卡槽倾角完全吻合，建模时可以先提取配合面的角度参数，再通过斜向拉伸生成支脚实体，支脚末端做小尺寸倒角处理，去除锐边的同时也方便装配时顺利导入卡槽。整个零件的壁厚设计保持均匀，所有实体部位的壁厚差值控制在2毫米以内，避免后续如果采用钣金折弯或者注塑加工时出现应力集中、成型变形的问题，腰型槽的内边缘也做了等壁厚的偏移，槽边到板体外边缘的保留宽度不小于槽宽的1.2倍，保证槽口周边的结构强度，锁紧螺栓受力时不会出现板体边缘开裂的情况。从安装边界来看，零件的总长、总宽尺寸属于小型工装件范畴，不需要占用大的安装空间，

　　上下板面的平面度可以通过铣削加工直接保证，装配时腰型槽内穿入螺栓，配合平垫增大承压面积，锁紧后依靠板面和安装基面的摩擦力实现固定，侧边支脚承担侧向定位的作用，不需要额外焊接定位挡块，拆装调整都十分便捷。这类结构的设计思路本质是把固定安装、位置可调、侧向限位三个功能集成在同一个零件上，减少装配时的零件数量，不需要额外搭配多个垫片、挡块来实现工位调整，在小批量非标设备的搭建过程中，这类一体成型的支座构件可以有效缩短装配周期，降低备件的种类数量，后期维护更换时也可以直接整体替换，不需要逐个拆解零散小件。建模练习时需要重点留意特征的父子关系，把腰型槽的切除特征放在主体拉伸之后，斜角特征放在最后添加，避免后续修改外形尺寸时出现特征报错，同时所有草图尽量采用对称约束，保证上下两块板的槽位完全对正，装配时螺栓可以顺利贯穿两个槽位，不会出现上下槽错位导致螺栓无法穿装的问题。
