舵机驱动齿轮联动仿生夹持机械爪

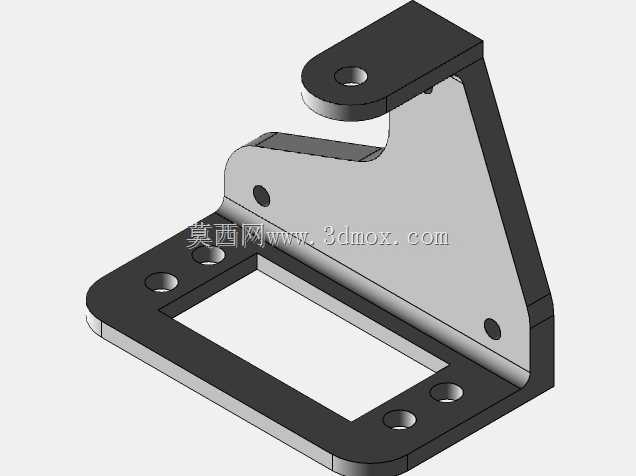

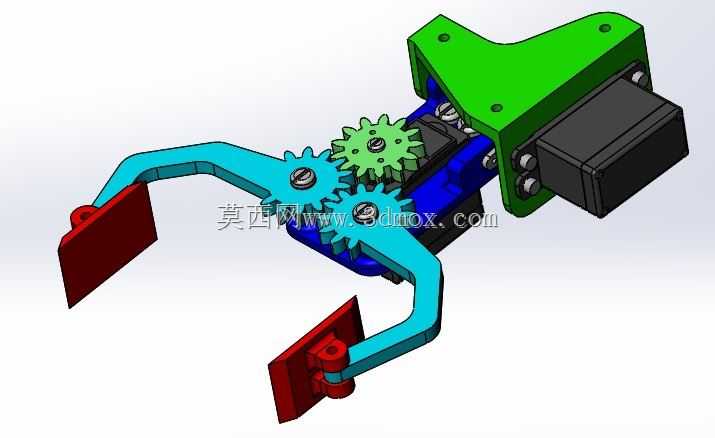

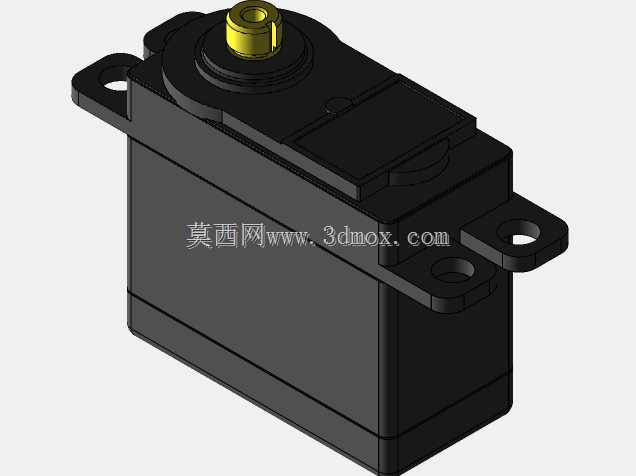

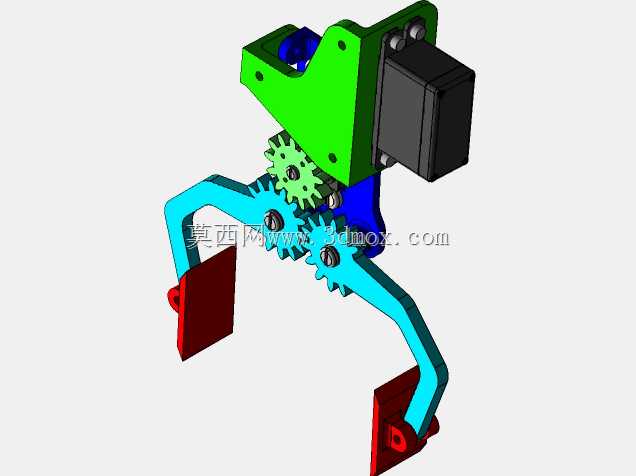

　　这套夹持执行机构采用单舵机作为动力输入，通过三组相互啮合的直齿轮完成左右夹臂的同步反向运动，整体结构紧凑，适配小型桌面机器人、教学实验平台以及轻型分拣工位的末端取放需求。从实际装配边界来看，舵机直接嵌入后侧绿色安装支架的预留腔体内，支架上开设多组定位孔，既可以通过螺栓将整套夹爪固定在机器人腕部法兰上，也能适配铝型材机架的侧装工位，安装面的孔位间距预留了通用舵机的标准安装尺寸，更换不同扭矩的同规格舵机时无需二次修改支架结构。夹臂部分采用对称式弯臂构型，浅蓝色的左右臂体绕中部转轴回转，臂端的红色夹持接触面做了加宽平板设计，接触面积远大于常规尖爪，抓取块状、盒状或者扁平工件时能够分散夹持力，避免薄件被夹伤或者异形件从爪间滑脱。

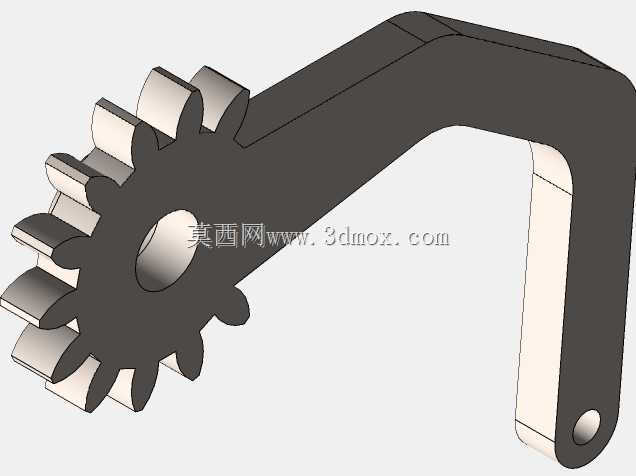

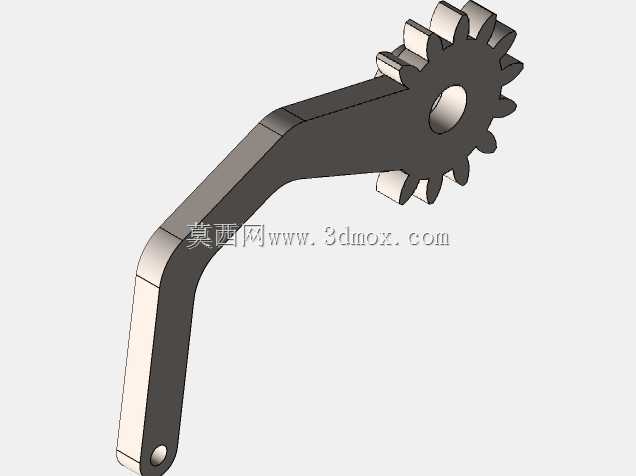

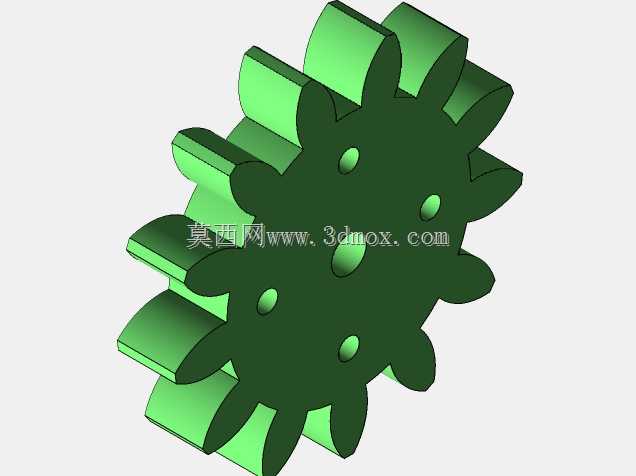

　　传动链路的设计逻辑非常清晰：舵机输出轴直接驱动主动齿轮，主动齿轮同时与上下两层从动齿轮啮合，两层从动齿轮分别连接左右夹臂，当舵机正转时，两个夹臂同步向内收拢，反转时同步向外张开，从根源上消除了单臂驱动容易出现的不同步、夹偏问题，齿轮模数选取偏小，传动间隙控制在装配可调范围内，臂体转轴处都预留了轴承安装位，长期往复动作也不会出现轴孔磨松的情况。在日常工位应用里，这类夹爪可以承担3C产线上小型塑料壳体的转运、教学平台上物件分拣演示、轻型自动化设备里工件上下料的动作，整体张开行程覆盖常规小零件的尺寸区间，夹持力由舵机扭矩直接决定，选型时只需要根据待抓取工件的重量更换对应扭矩的舵机即可，夹臂、齿轮、支架所有零件都做了等壁厚的轻量化设计，

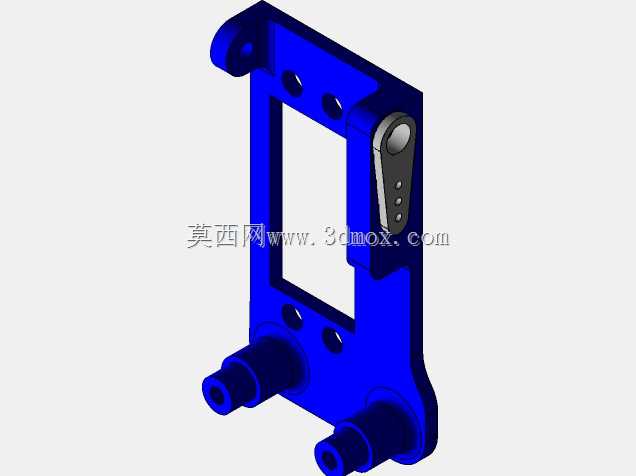

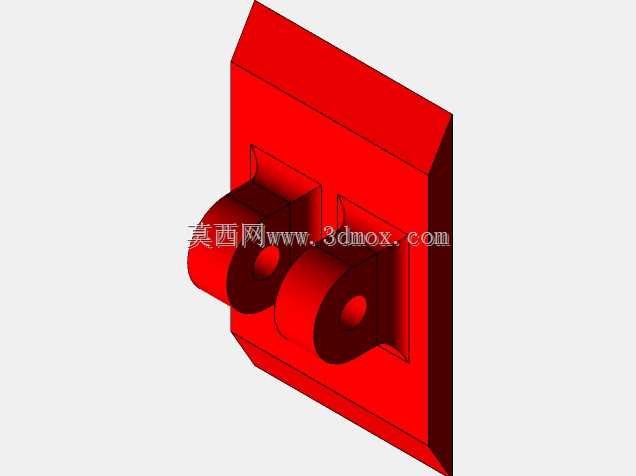

　　运动部分的惯量很低，舵机启停时不会出现明显的晃动余振。后侧的绿色支架除了容纳舵机之外，还向上延伸出带安装孔的固定翼，整个夹爪的受力路径从夹持端经臂体传到中部转轴，再通过齿轮座传递到后侧支架，最终由安装螺栓承载，受力链路短且没有多余的悬臂薄弱段，反复夹持冲击下也不容易出现支架变形。夹臂的弯曲弧度做了避位设计，当夹爪完全收拢时，臂体不会和中部齿轮组、舵机外壳发生运动干涉，臂端的红色夹持片通过螺栓和臂体连接，磨损后可以单独拆换，不需要更换整个弯臂，维护成本很低。齿轮组全部布置在两块蓝色侧板之间，侧板既作为齿轮转轴的支撑座，也隔开了运动齿轮和外部工件，避免作业时杂物卡入齿隙，整套机构没有复杂的连杆、弹簧件，零件数量少，

　　装配时只需要依次对齐齿轮轴位、扣合侧板、锁附舵机即可完成组装，对于做小型机器人末端执行器开发、自动化课程设计、轻型非标夹持工位改造的工程人员来说，这套结构的参考性很强，既可以直接套用齿轮同步夹持的传动方案，也可以在现有臂端安装孔上更换硅胶垫、尖指等不同夹持头，适配更多形状的待抓取物件。
