小型风冷二冲程内燃机结构设计

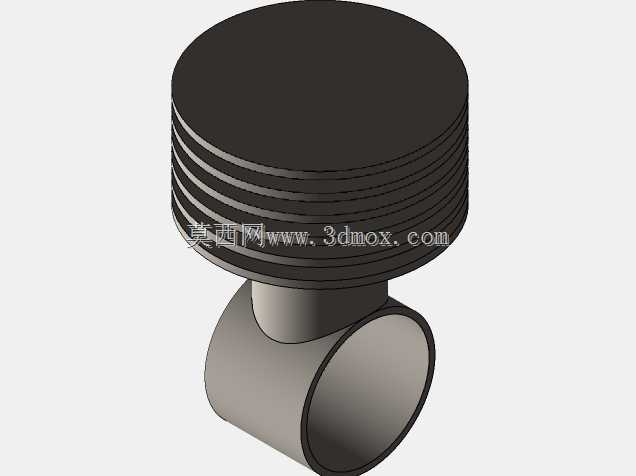

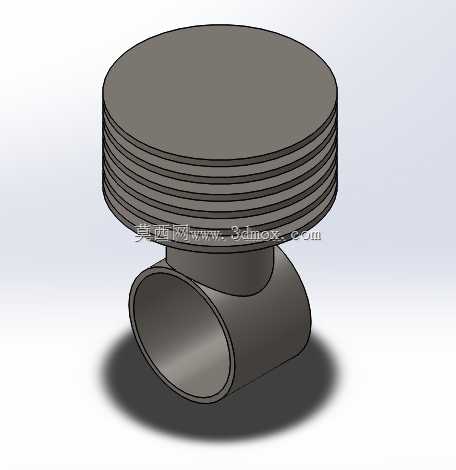

　　这套小型二冲程动力装置的三维结构，面向航模动力、便携园林机具、小型代步设备以及教学演示场景搭建，整机采用单缸立式布局，气缸外壁布置多层环形散热鳍片，依靠行驶或旋翼带来的迎面气流完成强制风冷，无需额外配置水冷管路与散热水箱，整体结构紧凑、零件数量少，在小排量动力场景中具备重量轻、维护简便的突出优势。

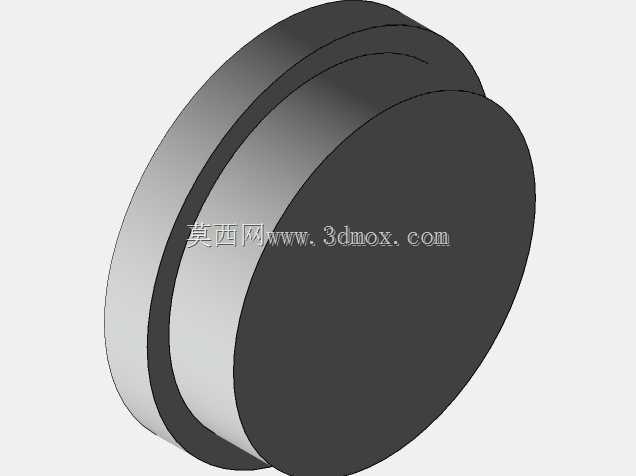

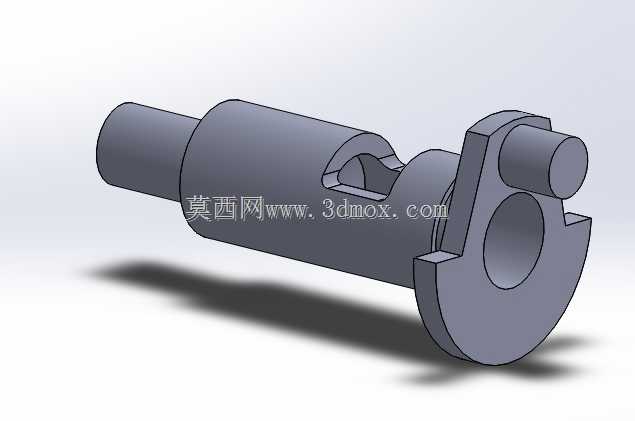

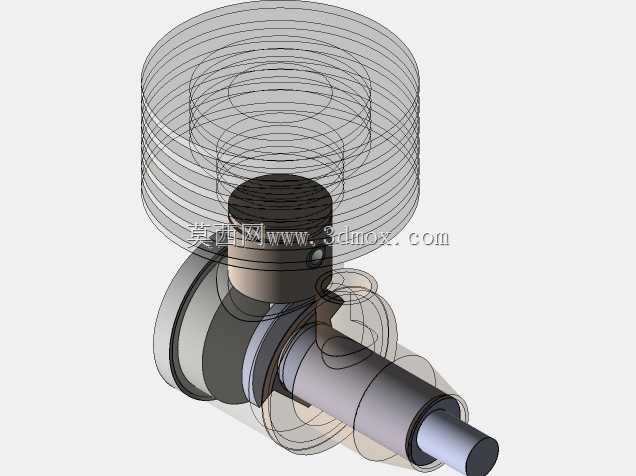

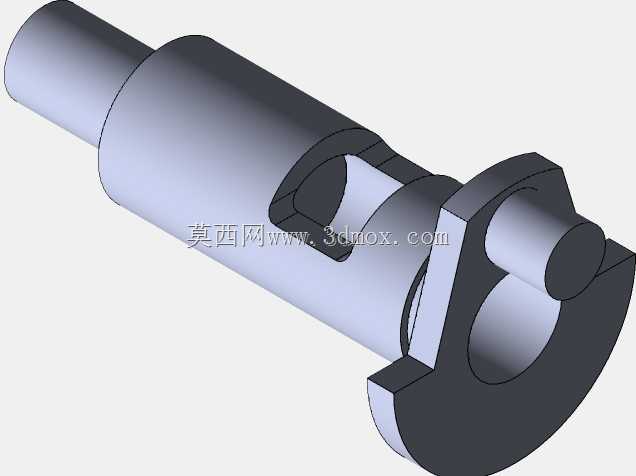

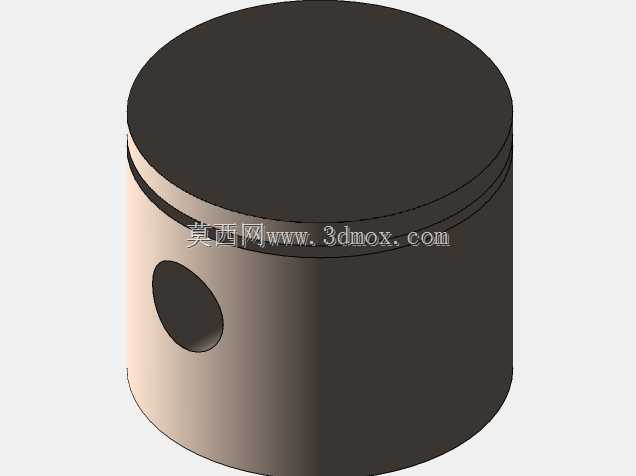

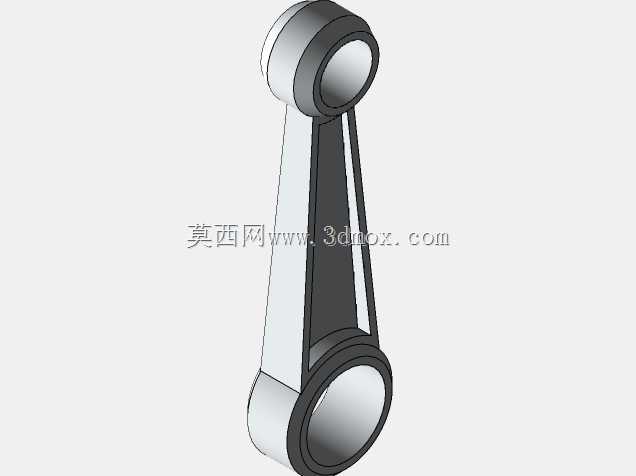

　　从实际使用维度来看，这类小排量二冲程发动机常被搭载在遥控航模、油动无人机、小型割草机、便携喷雾器以及迷你摩托上，工作时曲轴每旋转一周即可完成一次做功循环，相较同排量四冲程机型功率密度更高，瞬时扭矩响应更快，非常适合对整机重量、动力输出占比要求严苛的移动便携设备。建模过程中完整还原了气缸体、散热鳍片、活塞组件、连杆、曲轴、曲轴箱、进气阀以及输出轴的全部配合关系，所有运动副的装配间隙、运动行程均按照真实内燃机的工作逻辑校验，可直接添加运动仿真模拟活塞往复、连杆摆动与曲轴旋转的完整动作，也支持在仿真环境中施加热载荷，测算不同工况下气缸壁、活塞顶面的温度分布与热变形量，为散热结构优化、受力件强度校核提供直观的三维依据。

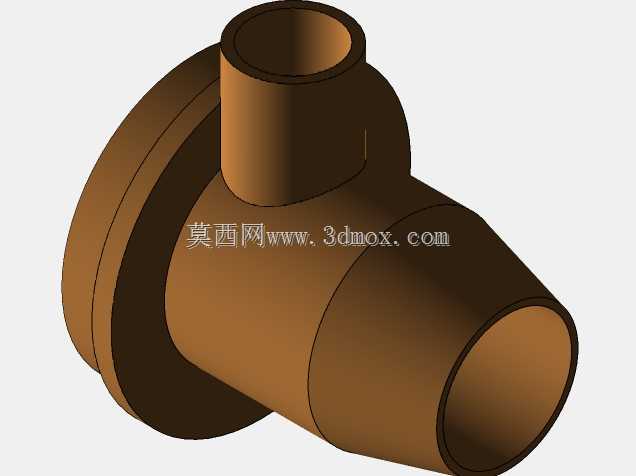

　　设计思路上优先兼顾了小尺寸机型的加工可行性与装配便利性：气缸与上部散热鳍片采用一体化成型结构，既减少了零件拼接带来的密封面数量，也让燃烧产生的热量可以直接通过鳍片向外扩散，避免分体式散热结构存在的接触热阻；曲轴箱采用左右对合的分体式结构，装配时可先将曲轴、连杆、活塞组件从箱体开口处置入，再合箱锁紧，大幅降低了内部运动组件的装配难度，箱体侧面预留的进气通道与簧片阀安装位，精准匹配二冲程引擎特有的扫气逻辑，混合气先进入曲轴箱预压缩，再通过扫气口送入气缸完成换气，整套气道走向在模型中完全贯通，可直接用于流体仿真分析扫气效率。

　　外形与安装边界方面，整机沿曲轴轴向的输出轴从箱体前端伸出，轴端预留了联轴器与螺旋桨、传动轮的连接位，安装时只需固定曲轴箱底部的支撑点位即可完成整机定位，外围散热鳍片的外轮廓为整机最大径向尺寸，设计配套机架时需要在鳍片外侧预留足够的通风间隙，避免遮挡散热风道导致气缸过热；箱体侧部的燃油进气接口、点火部件安装位均按实际装配位置预留空间，周边配套的油箱、点火器、消音部件排布时不会与运动件、散热结构发生干涉。整套模型把二冲程引擎从静止装配到动态运转的全部结构逻辑完整呈现，既可以作为小动力设备选型时的结构参考，也能帮助结构设计从业者理解内燃机扫气、散热、运动传动的协同设计要点。
