直列三缸内燃机缸体结构三维数模

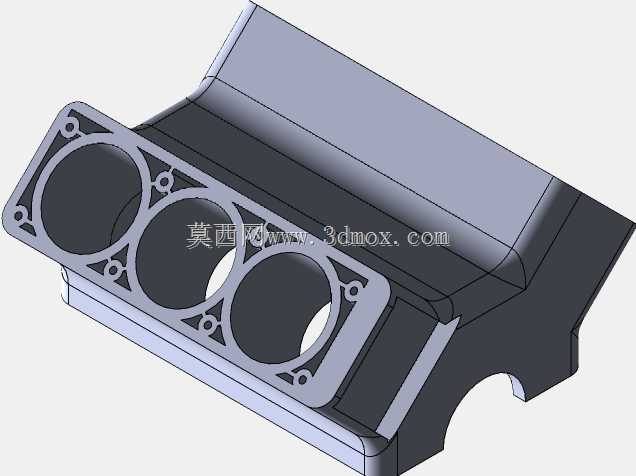

　　这组三维数模呈现的是一台直列三缸内燃机的缸体本体，建模时把缸体作为发动机总成的承载基体来处理，重点还原了气缸排列、缸筒周边加强结构、曲轴箱上部轮廓以及安装结合面的空间关系。从结构形态看，三个气缸沿同一方向并列布置，缸孔端面保留了螺栓孔、定位孔和周边加强筋，能够用于校核缸盖接合面、缸垫压合区域以及周边附件的装配关系。缸体下部向曲轴箱方向过渡，侧面和底部轮廓体现出容纳曲轴运动、布置主轴承支撑以及避让连杆摆动的工程需求。

　　在实际动力装备中，缸体并不是单一零件，而是活塞、连杆、曲轴、缸盖、油底壳、冷却水道和润滑通道共同依托的骨架。设计时首先要保证缸孔轴线与曲轴轴线的相对位置，缸心距、缸孔壁厚和相邻缸之间的连接宽度会直接影响发动机的紧凑性、散热能力和结构刚度。若缸间距过小，虽然整机长度可以缩短，但冷却水套空间、缸壁强度和密封区域都会受到限制；若布置过于宽松，又会增加整机重量和外形尺寸。该数模通过并列三缸的端面布局，可以直观看到缸孔周围螺栓孔与加强筋的分布，这类结构通常用于保证缸盖压紧力均匀传递，减少工作过程中缸孔变形。

　　从应用场景看，三缸缸体常见于小排量乘用车、轻型动力设备、小型工程机械以及部分试验教学平台。相比四缸机型，三缸结构在长度方向更短，整机布置时有利于缩小动力舱尺寸，也便于与变速器、进排气系统和悬置支架进行边界协调。但三缸机的平衡、振动和刚度问题更需要在前期结构设计阶段处理，因此缸体侧壁、缸筒外围、曲轴箱分界面和轴承座区域的加强形态不能只按外观建模，而要结合燃烧压力、惯性力和热负荷进行判断。数模中缸体外侧的折线轮廓和厚薄过渡，正是这类承载铸件在刚度、重量和制造工艺之间折中后的表现。

　　建模思路上，缸体类零件适合从主体毛坯特征开始搭建：先确定三个缸孔的中心距、缸孔直径方向和机体长度，再拉伸出缸体上部实体；随后建立曲轴箱内腔、缸体端面、侧壁和底部开口，通过切除特征形成容纳运动件的空间。缸孔端面的螺栓孔不能随意摆放，需要围绕缸孔形成相对均衡的压紧闭环，孔位与缸壁、水套、油道之间都要保留最小壁厚。端面周边的凸台和筋条用于提高局部刚度，避免螺栓预紧后出现局部应力集中。对于从事结构设计的人来说，这类数模的价值不在于单纯还原外壳，而在于通过可见特征理解铸件内部骨架如何承担燃气压力、曲轴载荷和附件安装载荷。

　　外形尺寸与安装边界方面，直列三缸缸体的长度主要由缸心距、前后端壁厚以及附件安装空间决定，高度方向则受缸筒长度、活塞行程、曲轴回转半径和曲轴箱深度共同约束。缸体上端面需要与气缸盖和缸垫匹配，下端面通常与曲轴箱或油底壳形成连接，前端或后端还要预留正时机构、飞轮壳、水泵、机油滤清器等附件的安装位置。若将该模型放入整机装配中，应重点检查活塞在上止点和下止点时与缸体底部、曲轴平衡块与箱体内壁、连杆大头与缸筒下口之间的间隙。任何运动包络与固定壁面发生干涉，都会在后续详细设计中导致返工。

　　冷却与润滑也是缸体设计不可回避的内容。虽然外观数模未必完整表达内部水套和油道，但从缸孔周围壁厚和端面孔位可以推断，冷却水需要在相邻气缸之间充分流动，防止缸筒局部过热；润滑油道则要通向主轴承、凸轮轴区域和缸盖供油位置。铸件设计时还要考虑拔模斜度、最小壁厚、清砂空间和加工基准，缸孔、端面和轴承孔通常需要在毛坯基础上进行精加工。若只关注外部造型而忽略这些工艺边界，模型很难进入工程评审。

　　总体来看，该缸体数模适合用于发动机总成布局校核、三缸机体结构教学、铸件外形方案讨论以及装配干涉检查。使用时可围绕缸孔中心距、机体高度、端面螺栓分布、曲轴箱开口和外部附件安装面建立基准，再与活塞连杆总成、缸盖、油底壳和变速器连接壳体进行协同装配，从而验证动力总成在有限空间内的结构合理性。
