直列四缸内燃发动机曲柄连杆总成

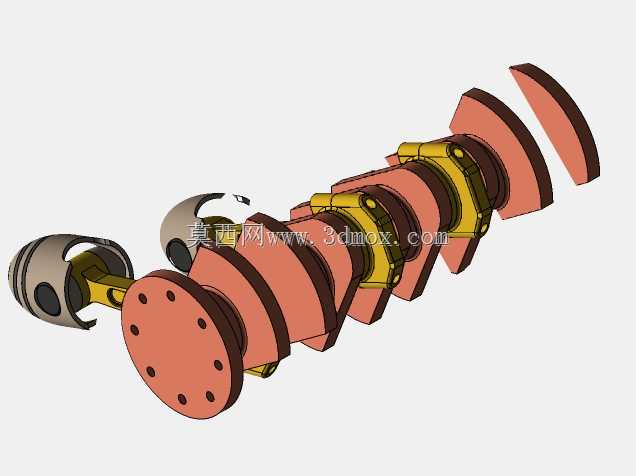

　　这套直列四缸内燃发动机核心运动机构三维数模，完整还原了车用往复式活塞发动机最核心的曲柄连杆传动链路，覆盖曲轴、活塞、连杆、轴瓦、曲柄配重块等全部核心运动零件，是动力机械设计领域典型的教学演示与结构验证类三维成果。

　　从实际装车应用场景来看，该类四缸动力总成广泛适配家用乘用车、轻型商用车、小型工程机械、固定式发电机组以及农用动力装备，承担将燃料燃烧产生的热能转化为旋转机械能的核心功能。整套机构布置在发动机缸体内部，工作时活塞在气缸套内做高频往复直线运动，通过连杆将活塞承受的燃气爆发压力传递至曲轴曲柄销，驱动曲轴绕主轴颈轴线持续旋转，最终向外输出扭矩，为整车或者配套设备提供动力源。

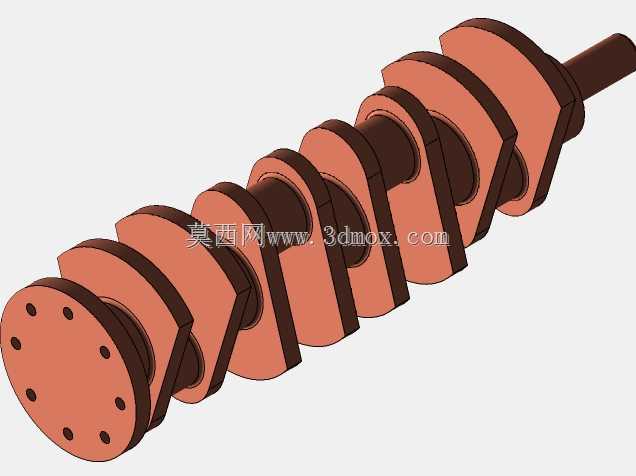

　　数模在结构设计上严格遵循直列四缸发动机的经典发火逻辑，四个曲柄销按照1-3-4-2或者1-2-4-3的发火间隔相位排布，相邻曲拐夹角设置为180度，保证四个气缸交替做功，曲轴运转过程中一阶往复惯性力可以实现自平衡，仅需通过两端的整体式平衡重抵消剩余二阶惯性力矩，大幅降低整机高速运转时的振动水平。模型中曲轴采用整体锻造式结构，主轴颈与曲柄销之间设置圆滑过渡的圆角，避免应力集中在交变载荷下出现疲劳断裂；每一档曲柄两侧集成扇形平衡配重，配重的质心偏心方向与对应曲柄销方向相反，用来抵消活塞连杆组件往复运动产生的离心惯性力。

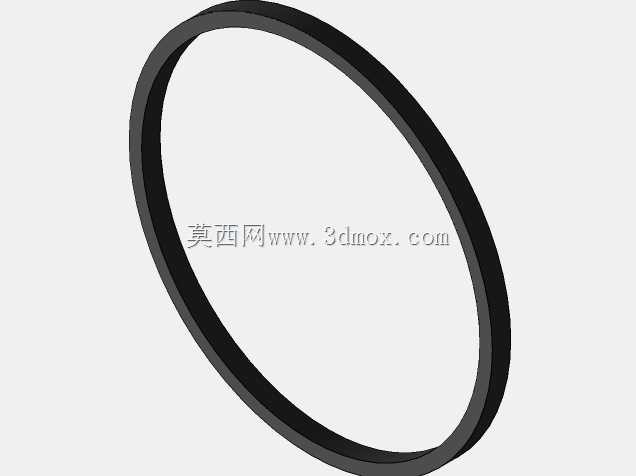

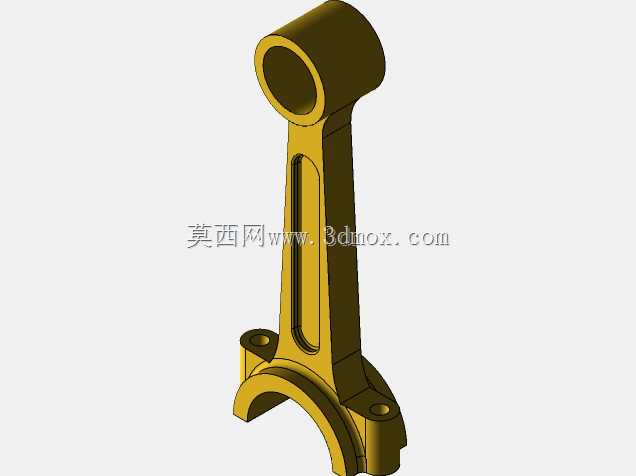

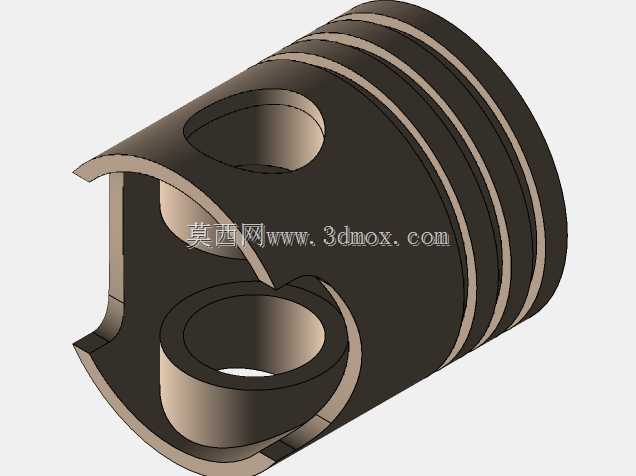

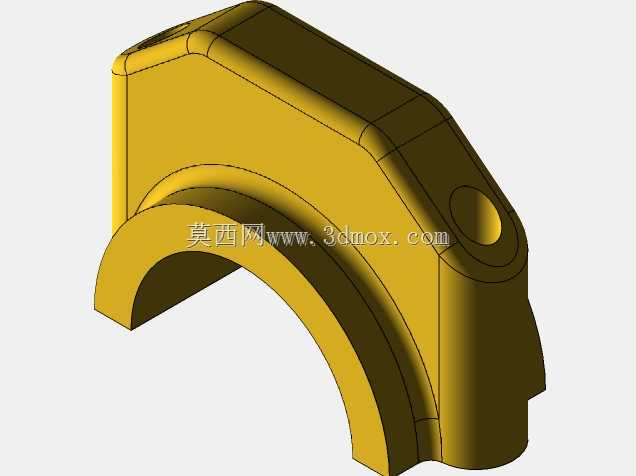

　　连杆组件采用平切口大头结构，大头端包覆剖分式轴瓦扣合在曲柄销上，通过两根高强度连杆螺栓锁紧，小头端压入衬套与活塞销配合，活塞本体上预留三道环槽，分别安装两道气环与一道油环，气环负责密封燃烧室高压燃气，油环则在往复运动中刮除气缸壁多余润滑油，避免机油窜入燃烧室参与燃烧。数模中活塞的裙部设计为微椭圆型线，冷态下预留合理配缸间隙，发动机热机后裙部受热膨胀恰好与缸套内壁形成均匀配合间隙，既避免冷态敲缸，也防止热态活塞卡滞在气缸内。

　　从安装边界维度梳理，整套曲柄连杆总成装入缸体时，曲轴的前后端主轴颈分别支撑在缸体主轴承座与后主轴承盖的轴瓦孔内，轴向定位通过中间档的止推轴瓦实现，限制曲轴运转过程中的轴向窜动量；前端轴头预留皮带轮、正时齿轮的安装法兰与键槽，后端则预留飞轮连接法兰与油封配合轴颈，飞轮装合后储存做功行程的能量，带动曲轴顺利越过排气、进气、压缩三个非做功行程，保证输出转速均匀平稳。

　　设计过程中需要反复校核运动干涉：曲轴旋转时曲柄配重的外圆轨迹不能与缸体内部的主轴承座、缸套下沿发生碰撞，连杆大头在随曲柄销做圆周摆动时，其侧面不能与缸体曲轴箱内壁发生剐蹭，活塞运行到上止点时顶面不能与气门、气缸盖燃烧室壁发生碰撞，运行到下止点时活塞裙部不能脱出缸套下沿。同时所有配合面的间隙都要匹配润滑需求，主轴颈与轴瓦、曲柄销与连杆轴瓦、活塞销与连杆小头衬套之间都预留合适的油膜间隙，缸体上对应的主油道孔正对各轴瓦的油槽，压力润滑油可以持续输送到摩擦表面，带走磨损碎屑与工作热量，保障整套机构在数千转的高转速工况下长期可靠运行。这套数模把所有配合关系、运动相位、零件结构都做了完整还原，既可以用于内燃机结构教学演示，也能作为新动力开发阶段曲柄连杆机构方案选型、运动仿真、强度校核的基础参考。
