齿轮齿条式手动压装工装结构设计

项目分类:压力机 发布时间:2022-06-09 ID:649448
  • 齿轮齿条式手动压装工装结构设计
  • 齿轮齿条式手动压装工装结构设计

  在小批量零件装配、五金件铆接、薄壁件校形以及实验室试样压合的工位上,纯手动的施压装置往往比气动、液压设备更适配零散作业的节奏。这套齿轮齿条传动的手动压力机,核心思路是把操作人员施加在摇臂上的圆周力矩,通过小齿轮与竖直齿条的啮合直接转化为压头的直线进给,整套机构没有复杂的管路、线缆或者动力源,摆放在钳工台、检修工位或者教学实训车间里就能直接投入使用。

  从实际工位的布置边界来看,这类台式压机不需要预留外接动力的安装空间,底部的一体式铸造型(或焊接成型)支座通过两个侧向伸出的安装耳,可以直接用螺栓锁紧在标准钳工工作台面上,避免施压过程中整机出现倾覆或者滑移。机身主体为立式悬臂结构,后侧的立板承担齿条的导向与齿轮轴的支撑作用,压头的运动轨迹严格沿竖直方向,工作台面位于压头正下方,预留的工位空间可以容纳高度在百毫米级别的小型工件,针对不同厚度的被压零件,操作人员可以通过摇臂的转动圈数直观控制压头下行行程,不需要额外配置复杂的行程限位组件。

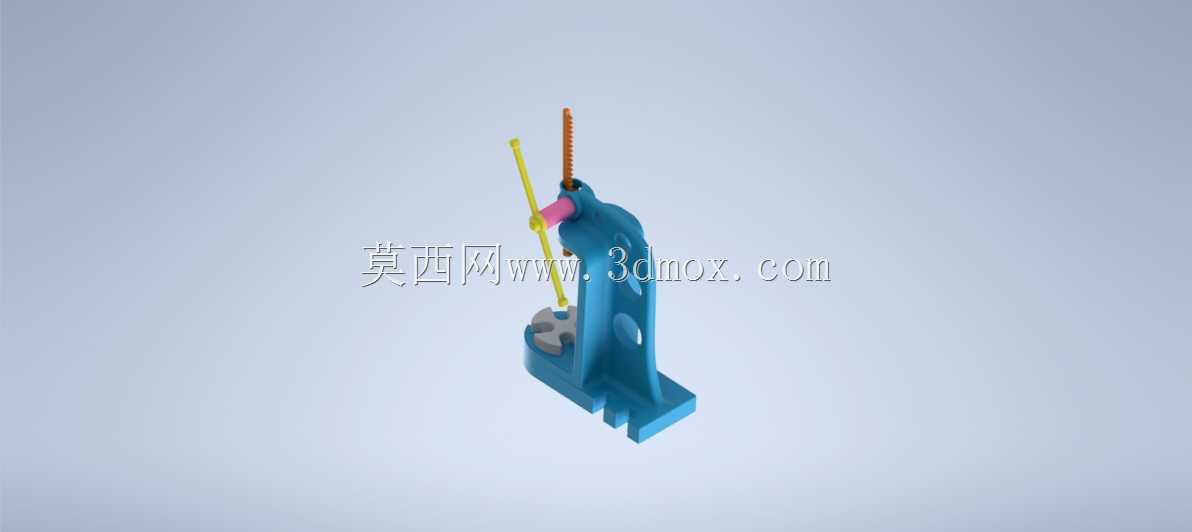

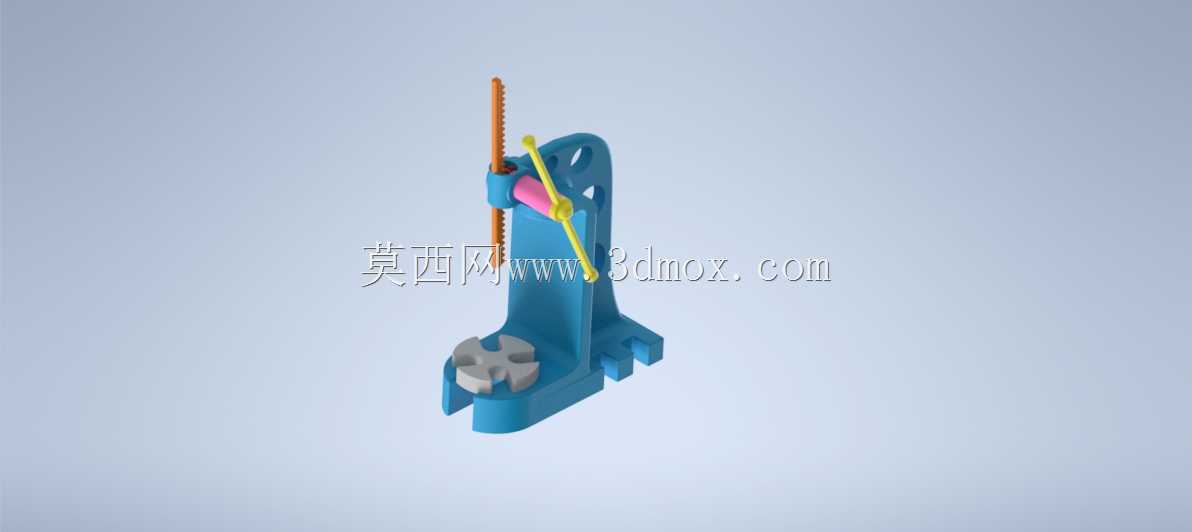

  机构的传动逻辑非常直白:黄色的操作摇臂和粉色的齿轮轴刚性连接,摇臂转动时带动同轴的小齿轮旋转,齿轮的轮齿和橙色竖直齿条的齿面持续啮合,把旋转运动转化为齿条的上下直线运动,齿条下端直接连接施压压头,压头底部可以根据作业需求更换不同的压套、压头或者定位胎具。这套传动方案的优势在于传动比恒定,压头的进给量和摇臂的转动角度呈严格的线性对应关系,操作人员可以通过手上的阻力反馈直接感知压装力的大小,在压入过盈配合的销轴、把橡胶垫压入塑料壳体、对薄金属片做轻微校形这类作业里,既不会因为进给过量压伤工件,也能获得足够的压装作用力。

  结构设计上,机身的蓝色立式支架做了多处减重开孔,在保证立板抗弯刚度的前提下削减了整机自重,方便单人移位调整工位。齿轮轴的支撑位直接集成在立板的上部开孔处,轴和支架之间可以配置滑动轴套或者小型滚动轴承,降低摇臂转动时的摩擦阻力,让操作手感更顺滑。齿条本身采用圆柱杆加单侧铣齿的结构形式,杆身穿过支架上下两处导向孔,两个导向孔跨距拉开之后,可以完全避免齿条上下运动时出现偏摆,保证压头的施压方向始终和工作台面保持垂直,压装过程中不会出现侧向剪力损伤工件配合面。

  在实训教学场景里,这套装置可以非常直观地展示齿轮齿条机构的运动转换原理,学员转动摇臂的同时可以直接观察到齿轮啮合、齿条进给的全过程,相比封闭在机箱内部的传动结构,所有运动部件都外露可视,非常适合用来讲解直线传动、力的放大、机械效率这些基础机械概念。而在实际生产的零散工位上,它可以替代大型压机完成小零件的压合作业,不需要等待气源预热或者液压系统建压,拿起摇臂转动即可完成施压,作业完成后反向转动摇臂就能快速抬起压头,取出工件,作业节拍完全由操作人员手动控制,针对多品种、小批量的柔性装配场景适配性极强。

  安装使用时只需要保证底部支撑台面的平面度,将支座的两个安装脚通过螺栓压紧在工作台面上,确认齿条上下运动无卡滞、齿轮啮合侧隙处于合理区间即可投入使用。针对不同的作业载荷,还可以通过调整摇臂的力臂长度来改变输入力矩的放大倍数,在操作人员施力相同的情况下获得不同的压头输出压力,兼顾操作轻便性和压装能力。整机没有易损的密封件、电气元件,日常维护只需要在齿轮啮合面和齿条导向部位定期涂抹润滑脂,长期使用也能保持稳定的传动精度。
