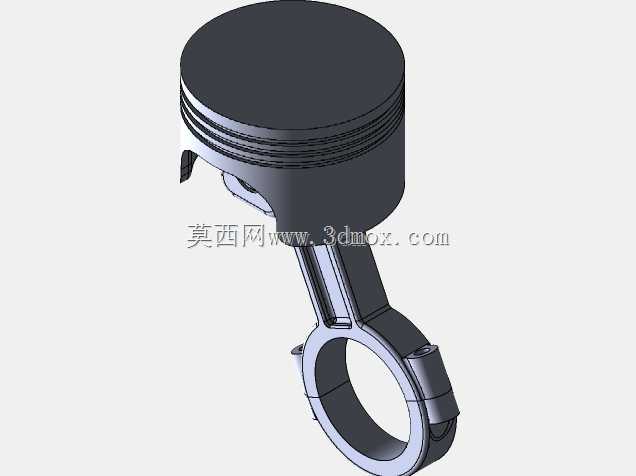

内燃机活塞连杆总成结构设计

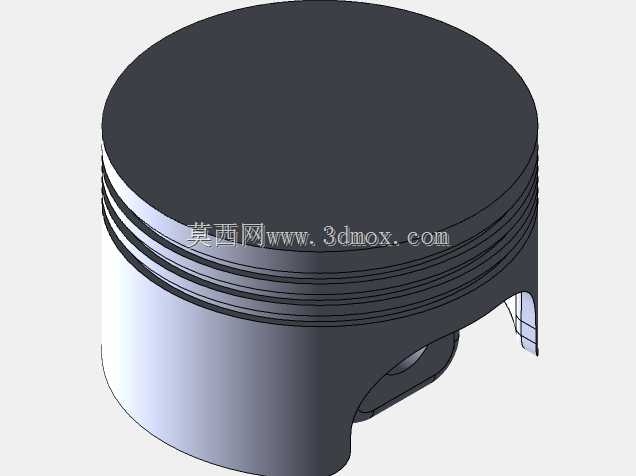

　　这套活塞连杆组件是往复式内燃机核心运动部件，建模时先从整机热力循环边界倒推活塞顶面的承压轮廓，顶面采用微凹的平顶造型，既保证燃烧室容积匹配标定压缩比，又避免凸顶结构在高转速下出现的局部热应力集中。活塞头部环槽区域预留三道环位，两道气环一道油环，环槽侧壁的平行度公差在建模时按0.01mm级控制，油环槽内均匀布置回油孔，保证缸壁飞溅润滑的多余机油能及时回流至曲轴箱，不会窜入燃烧室形成积碳。活塞裙部采用变椭圆中凸型线，冷态下裙部上下端直径略小于中部最大尺寸，发动机热机后铝合金活塞受热膨胀，裙部轮廓会趋近正圆，全程和气缸壁保持均匀的贴合间隙，既不会冷态敲缸，也不会热态拉缸。活塞销座部位做了加厚凸台过渡，销孔内部加工出微量的内凹卸荷槽，

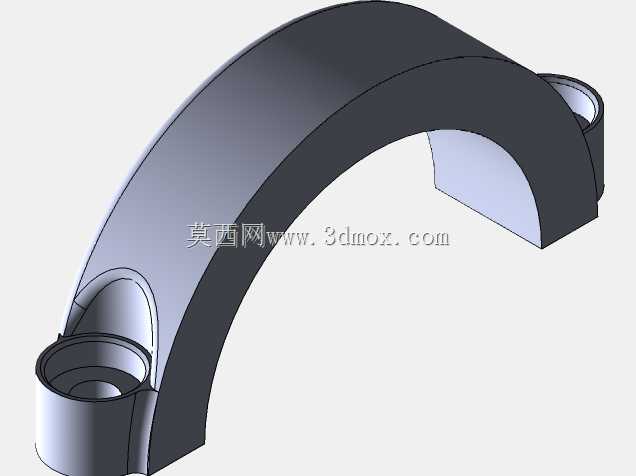

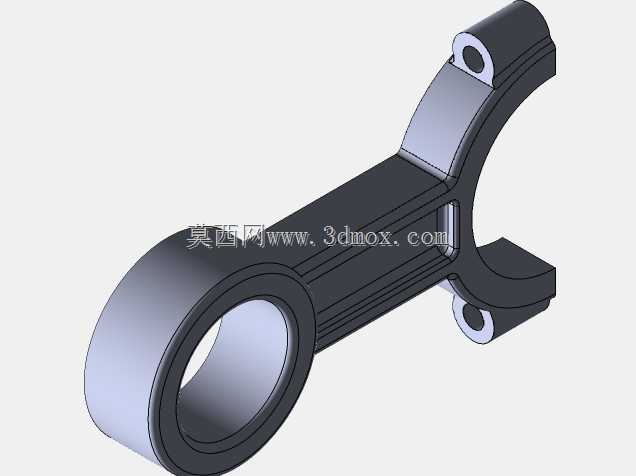

　　分散活塞销传递的爆发压力，避免销孔边缘出现应力开裂。连杆部分采用锻钢分体式结构，杆身做成长轴垂直于曲柄销方向的工字形截面，在同等重量下获得最大的抗弯截面模量，高速往复运动时的惯性力控制在整机平衡轴可抵消的范围内。连杆大头采用斜剖分面设计，剖分面加工出锯齿形定位齿，装配时连杆盖和杆身靠齿面完全啮合，不会在曲柄销高速旋转的交变载荷下出现错位，大头孔内镶嵌薄壁轴瓦，轴瓦表面的减磨合金层和曲柄销之间保留微米级的油膜间隙，压力润滑的机油从曲轴内部油道输送到摩擦面，形成完整的动压润滑。连杆小头压入青铜衬套，衬套内孔和活塞销采用间隙配合，小头顶部钻有集油孔，收集飞溅的机油润滑活塞销和衬套的摩擦副。实际装机场景里，这套组件装配在气缸体的缸筒内，

　　活塞外圆和缸壁的配合间隙按铝合金热膨胀系数设定，常温下间隙控制在0.03-0.05mm区间，活塞销两端装入活塞销座后用卡簧限位，防止销子轴向窜动刮伤缸壁。设计过程中需要反复校核运动包络：活塞运行到上止点时，顶面不能碰气门，下止点时裙部不能脱出缸筒下端，连杆大头在曲轴旋转的所有角度下，都不能和缸体底部的曲轴箱内壁、平衡块发生运动干涉。整套组件的重量分组公差严格控制，同机装配的多缸活塞连杆重量差不超过几克，避免各缸往复惯性力不一致引发整机振动。从结构细节来看，活塞环的开口间隙在建模时预留了热膨胀余量，工作状态下环开口不会顶死失效，连杆螺栓采用高强度屈服螺栓，装配时按转角法拧紧，保证大头结合面的夹紧力足够承受交变的惯性力与燃气爆发力。这套结构广泛适配小排量通用汽油机、小型柴油机的动力核心，建模时所有配合面的装配基准完全对齐实际加工工艺，可直接用于运动仿真、干涉检查以及教学演示环节，清晰展示曲柄连杆机构把燃气爆发压力转化为旋转扭矩的完整运动逻辑。
