斯特林动力机械结构教学演示装置

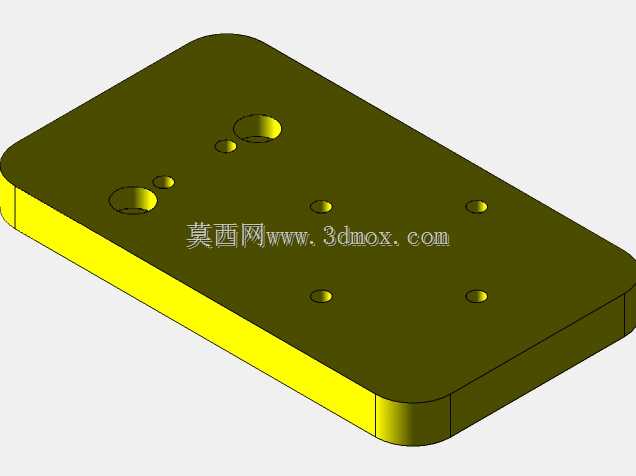

　　这套外燃式动力转换装置的三维结构，面向热能转换原理演示、小型动力机构教学、桌面机械展品开发以及传动方案验证场景搭建。整套机构以底部矩形安装底板作为承载基准，底板四角预留紧固孔位，可直接固定在实验台架或展示基座上，安装边界规整，周边管路与运动件无外伸干涉风险，适合在有限桌面空间内完成整机布置。

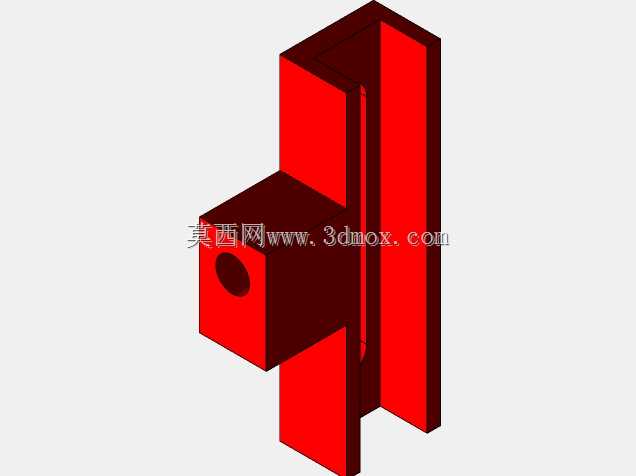

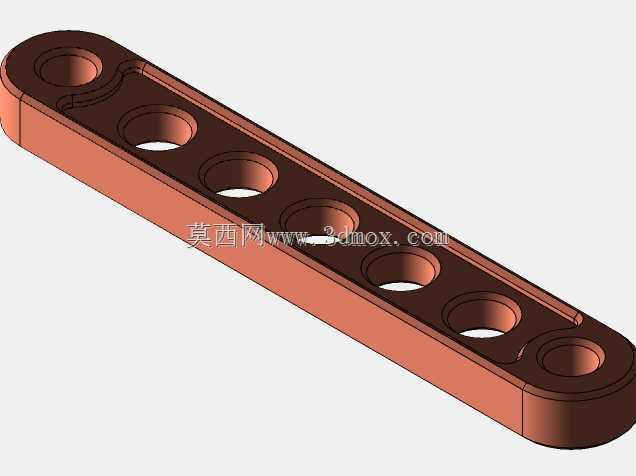

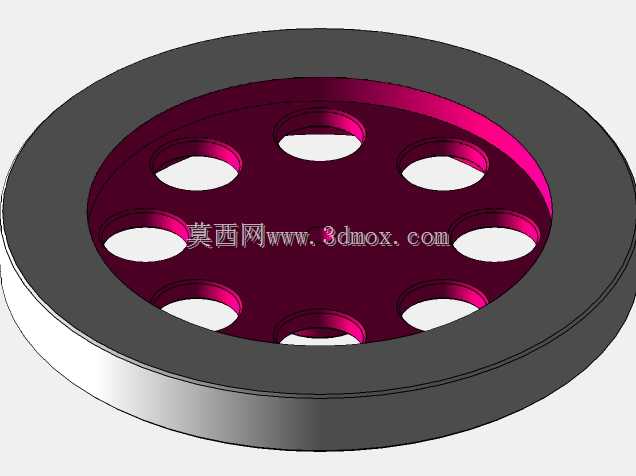

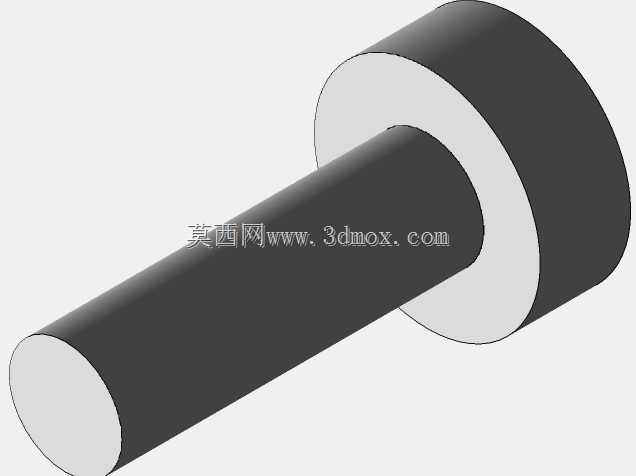

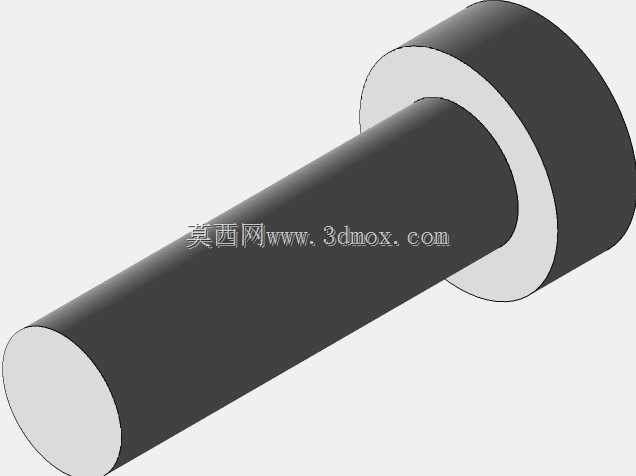

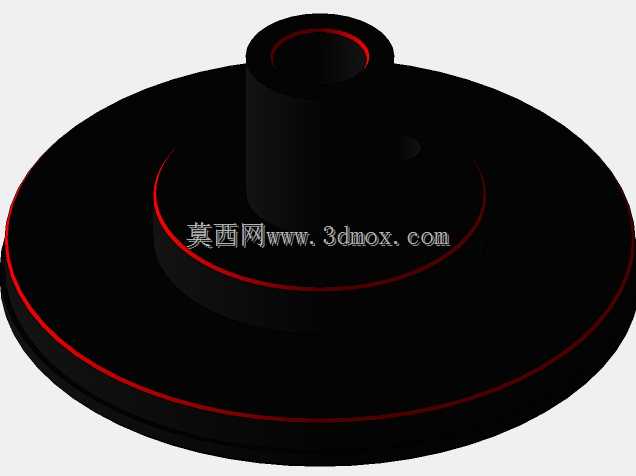

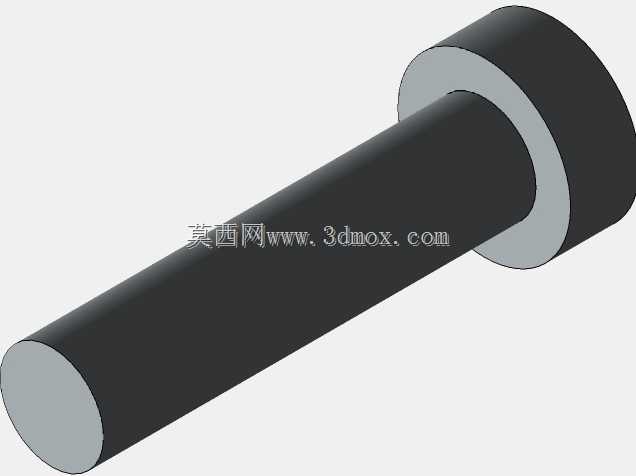

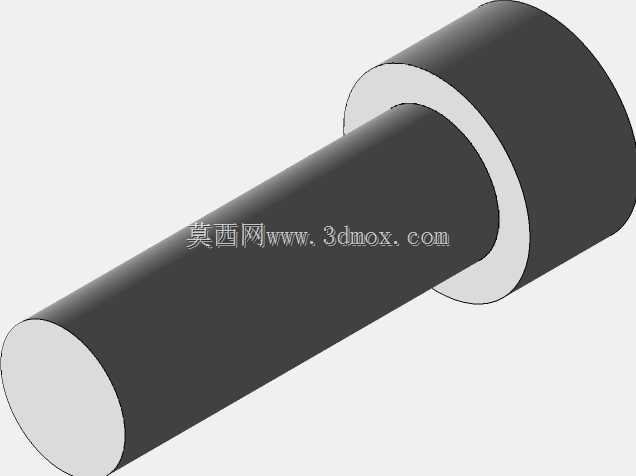

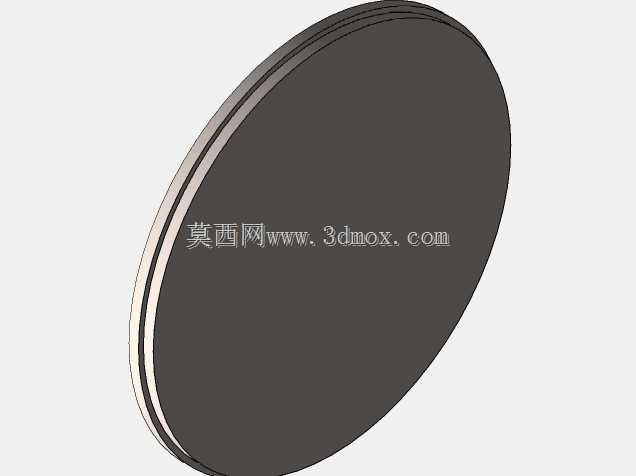

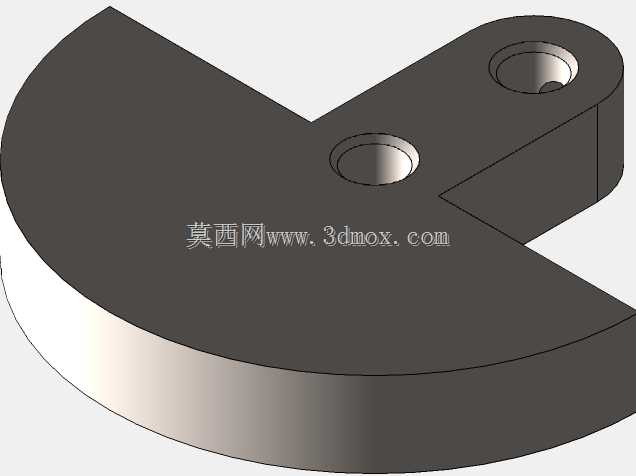

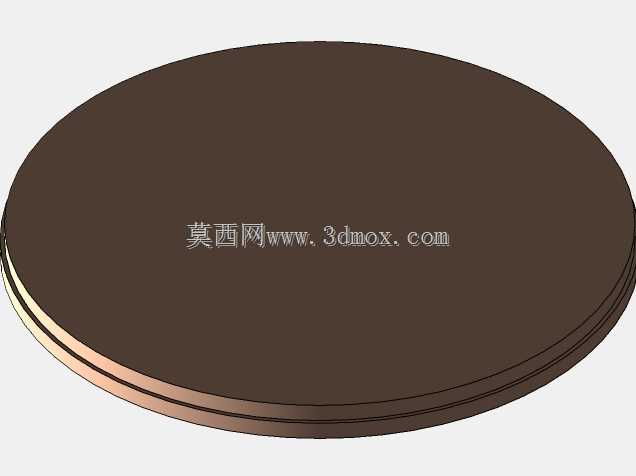

　　动力输出端布置大直径盘式飞轮，轮盘外缘保留环形配重区域，盘面开设多组减重孔，既降低转动惯量匹配过程中的额外质量冗余，又能依靠轮缘储存的动能平顺活塞往复运动带来的转速波动。飞轮与曲轴同轴装配，曲轴段通过偏心曲柄销连接连杆，连杆另一端与动力活塞的十字导向部位铰接，把活塞的直线往复动作转化为曲轴的连续旋转输出，曲柄连杆的铰接位置均预留销轴装配间隙，在三维结构中可直观核对运动包络，避免运转过程中连杆与缸体支架发生磕碰。

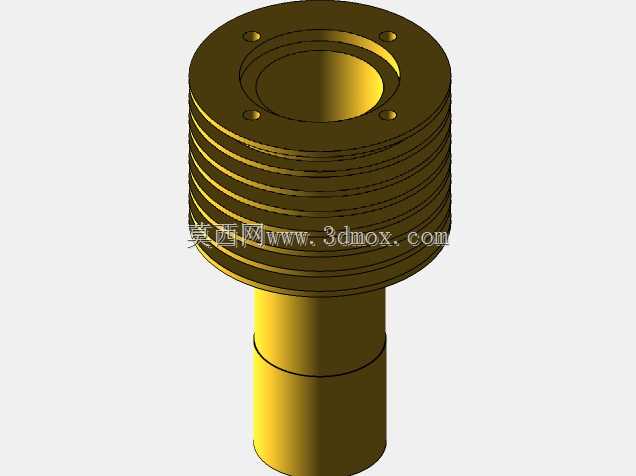

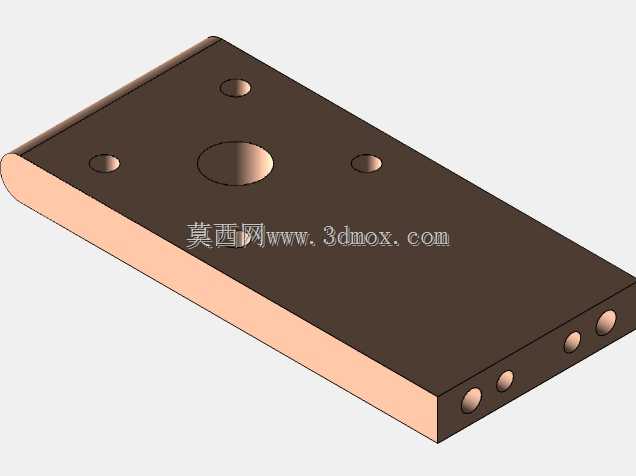

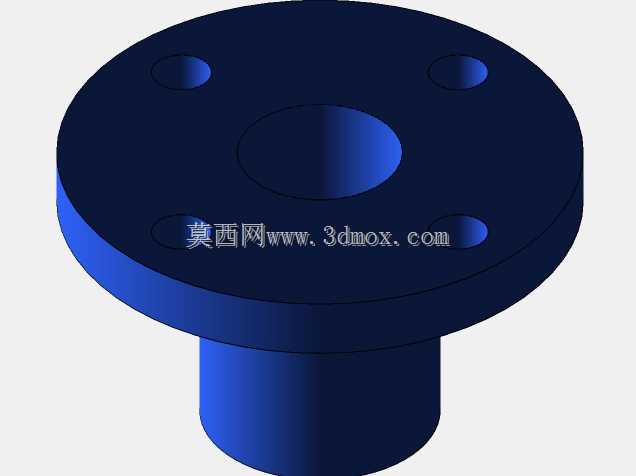

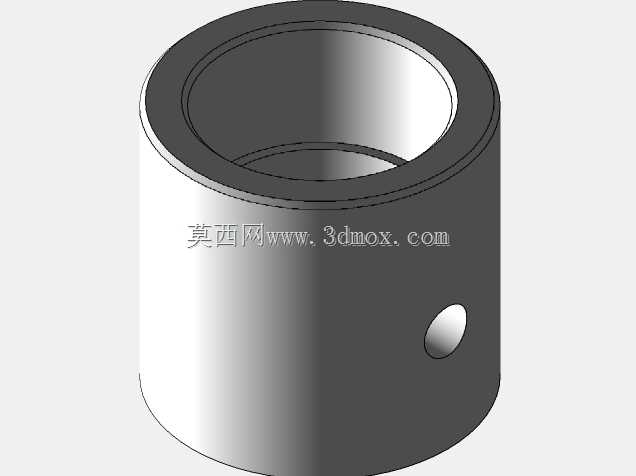

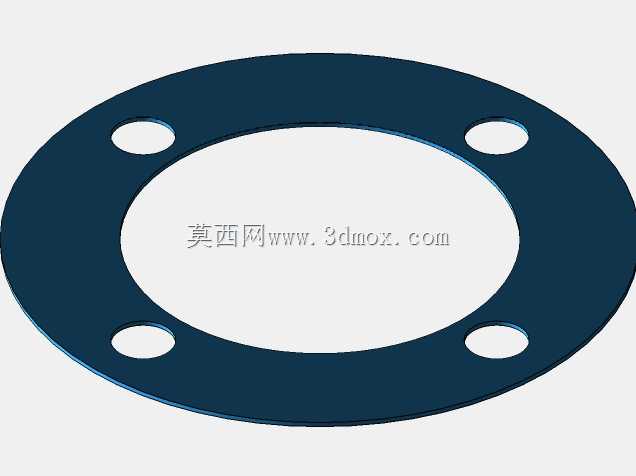

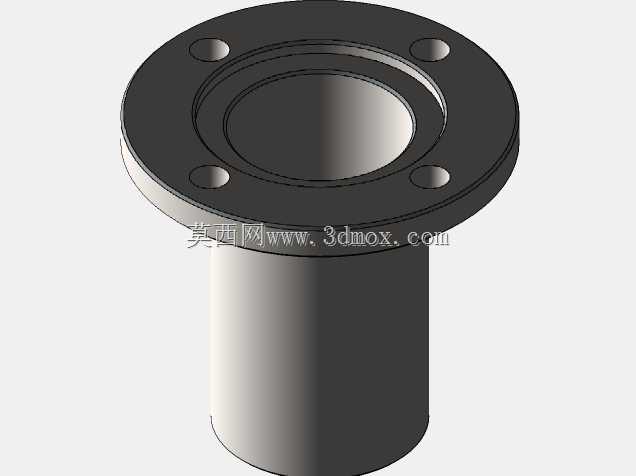

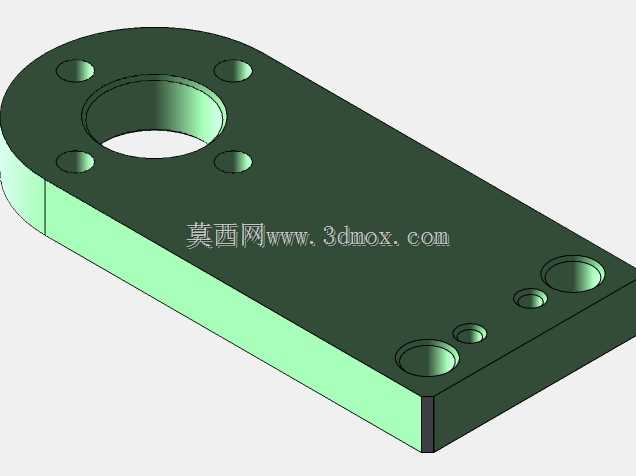

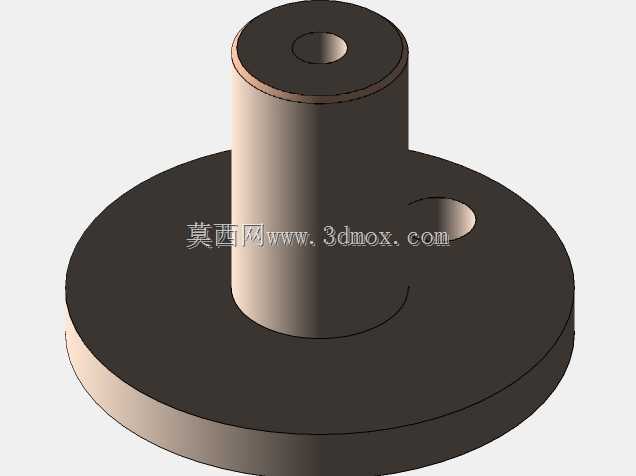

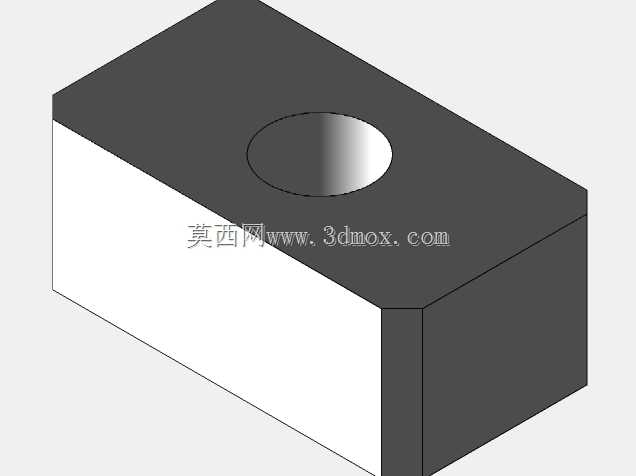

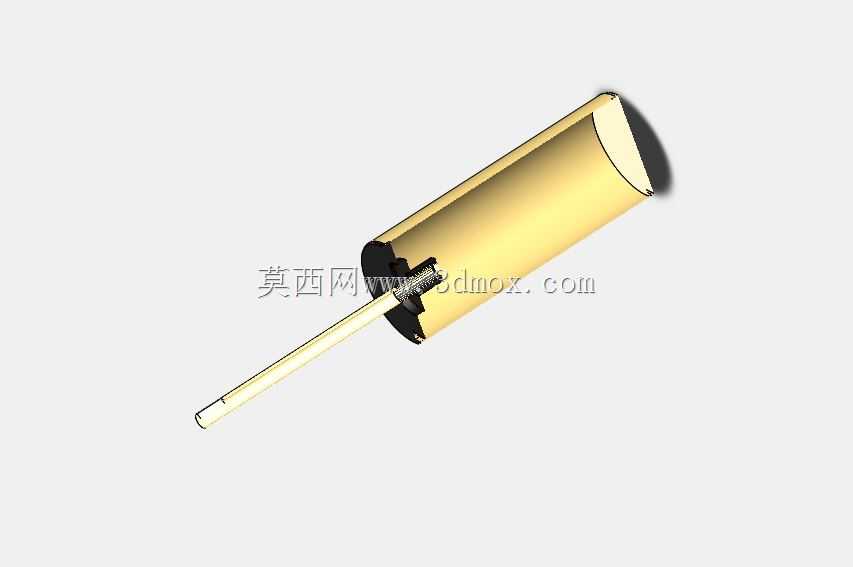

　　热端换热部位采用多层环形散热鳍片套置在气缸外壁，鳍片沿气缸轴向等距排布，扩大热交换接触面积，冷热端的温差驱动工质在封闭腔体内周期性膨胀、压缩，无需内置燃油喷射与点火结构，外部热源仅需对热端缸体持续加热即可维持运转。冷端侧的置换活塞布置在下方立式缸筒内，缸筒通过法兰座固定在底板上方，法兰周向均布紧固螺钉，密封面贴合平整，保证工作腔内部工质不会出现泄漏。立式支架从底板向上延伸，顶部开设轴承孔支撑曲轴主轴颈，支架侧面加工定位凸台与气缸端部抵接，承担气缸轴向限位作用，整套支撑件没有多余复杂曲面，钣金与机加工件均可直接出图生产。

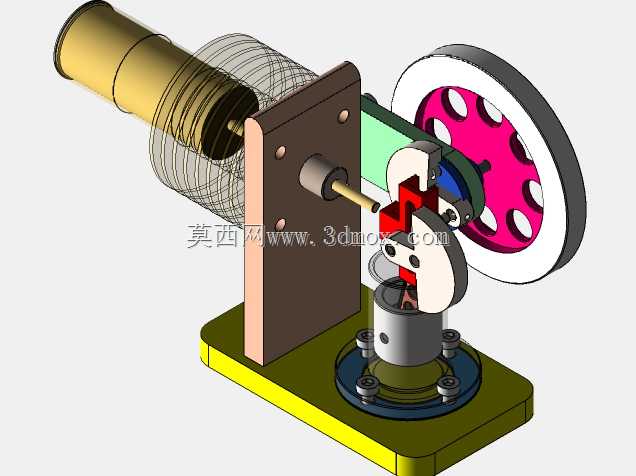

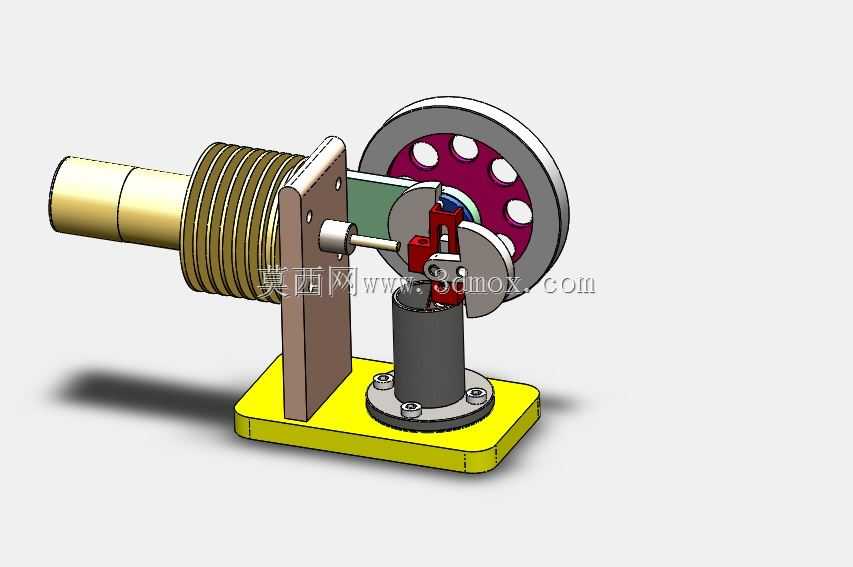

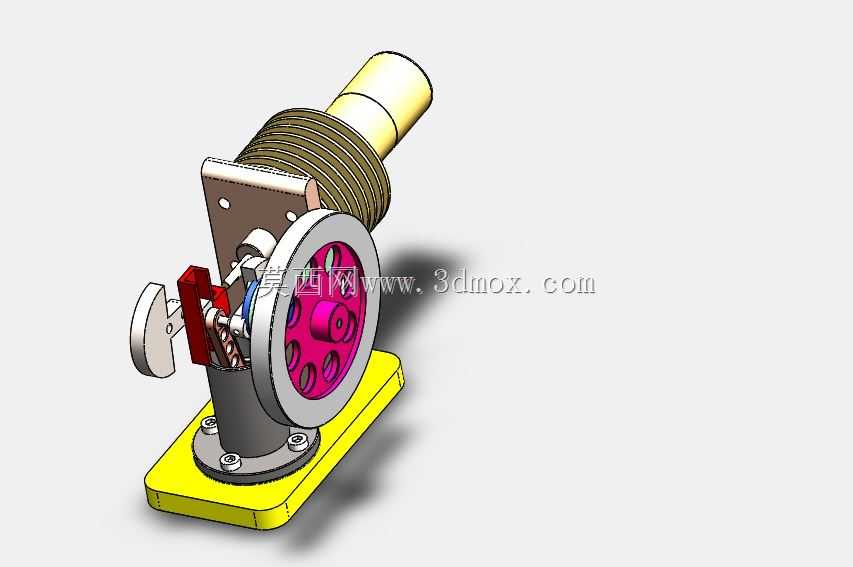

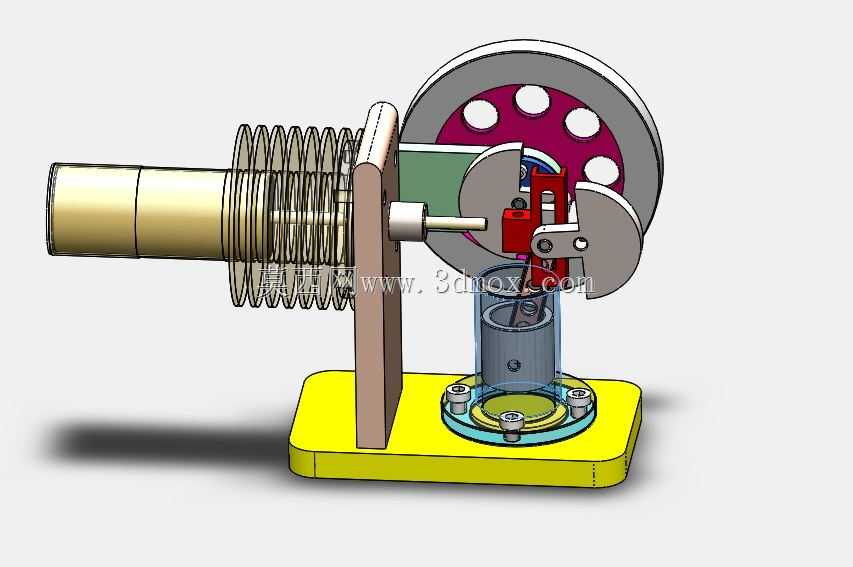

　　从结构设计逻辑来看，各功能模块分区清晰：左侧水平布置的是热端换热气缸组件，中部立式支架承担曲轴与缸体的定位支撑，右侧集中布置飞轮、曲柄连杆与输出轴，下方立式缸筒容纳置换活塞与配气联动构件。运动构件的转动中心、铰接点全部在三维装配环境中完成干涉校验，飞轮旋转扫掠范围、连杆摆动角度、活塞行程极限位置都预留了安全间隙，底板上的所有安装孔位同轴度、孔距公差可直接转化为二维工程图的加工标注。

　　实际使用场景中，这类装置常被用于高校工程热物理课堂演示，学生可直观观察外燃机的热力循环过程，也可作为创客DIY动力展品的结构参考，设计者可在现有基础上调整飞轮配重、气缸鳍片数量、曲柄偏心距来匹配不同热源功率下的运转转速。整机外形沿轴向水平延展，立式部件高度集中在支架与飞轮区域，外围无需额外加装大型附属设备，安装时仅需保证底板水平固定，热端加热位置与散热鳍片之间留出通风间隙，即可保障冷热端维持稳定温差，持续输出旋转动力。
