医疗帽注塑模具三维结构设计

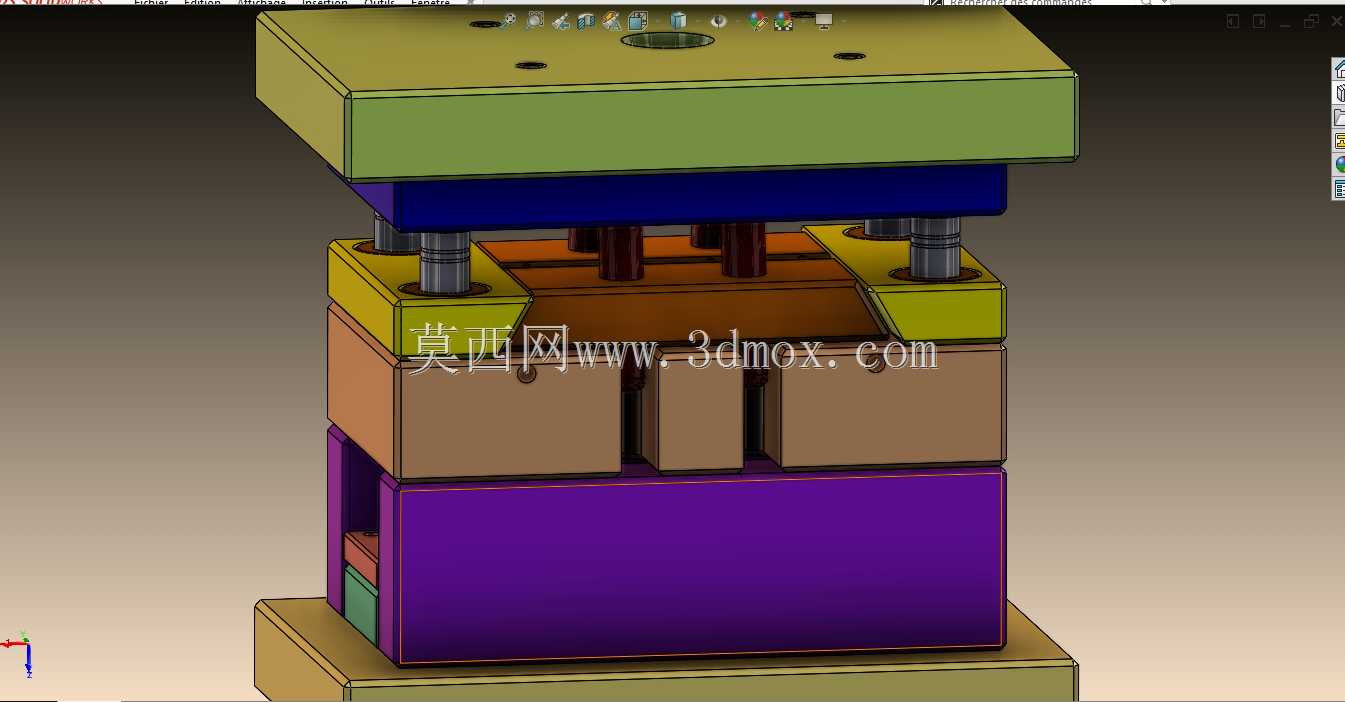

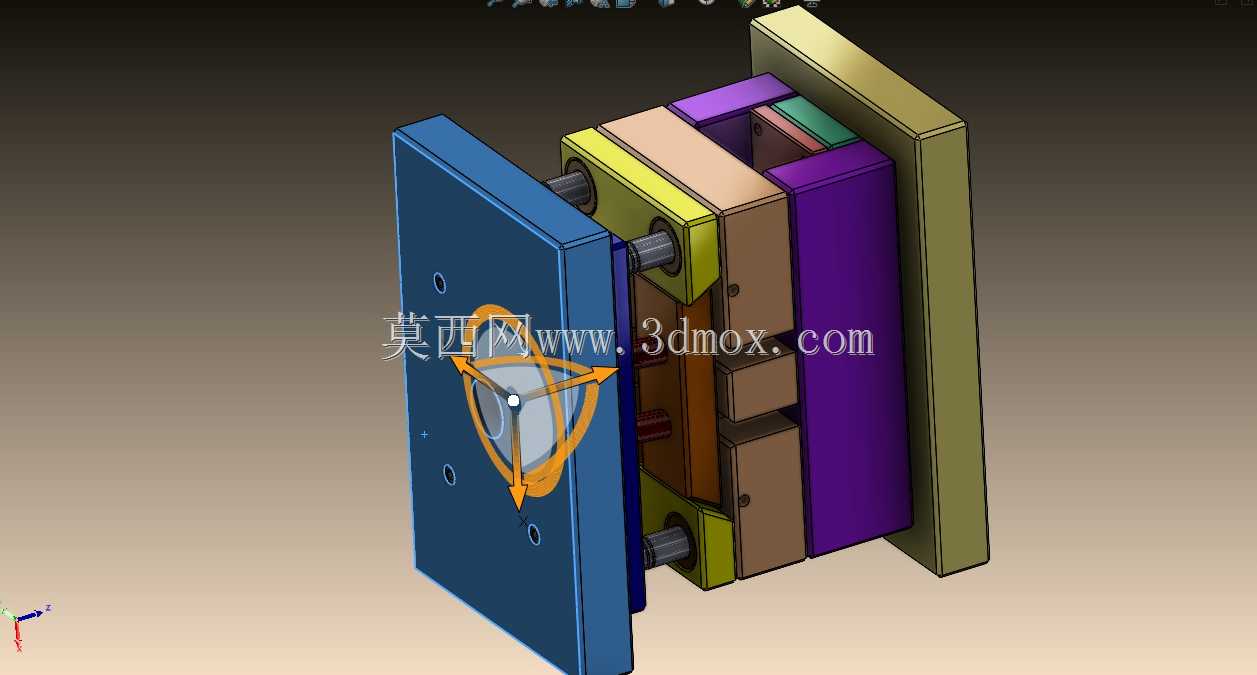

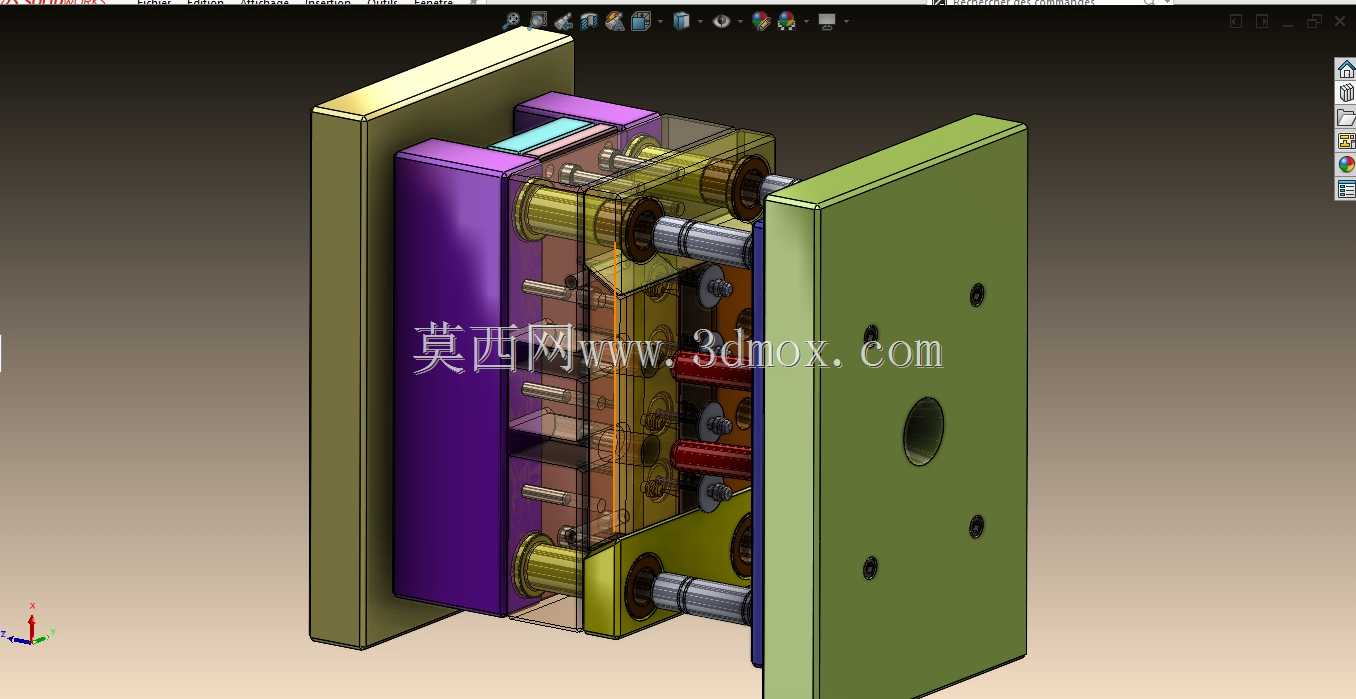

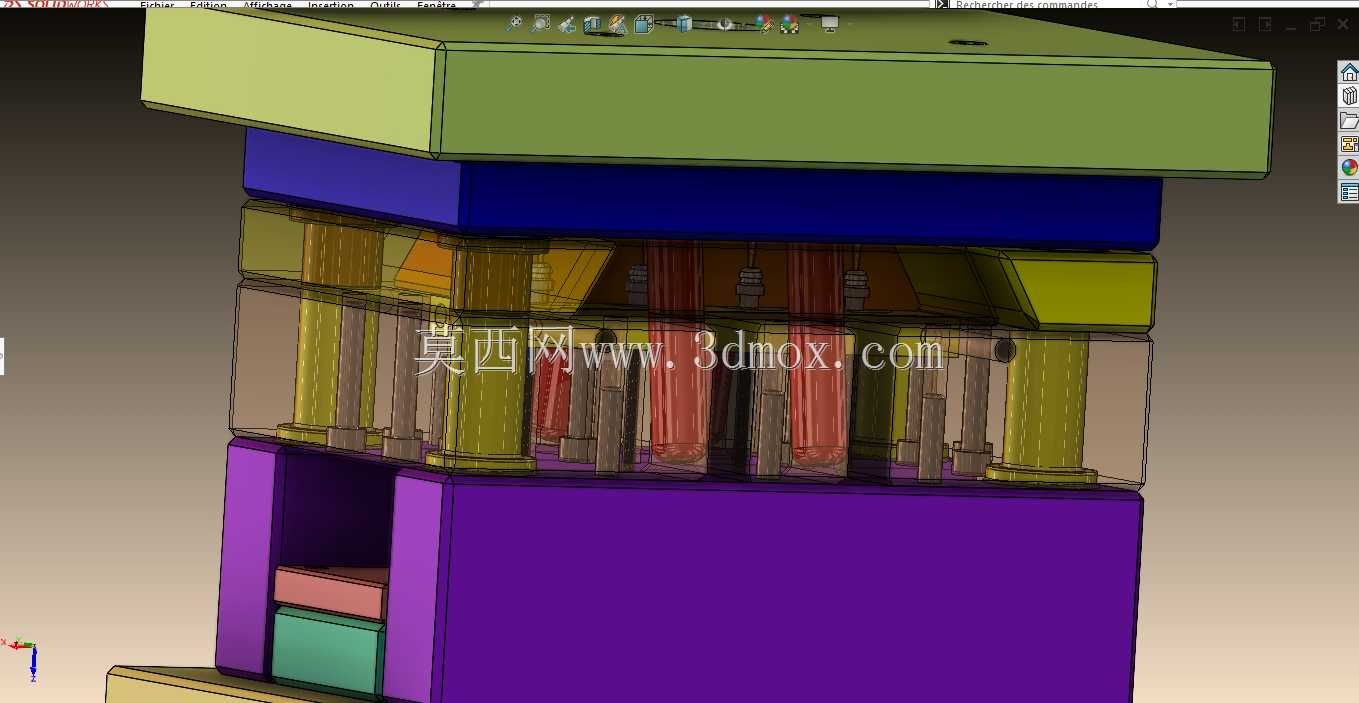

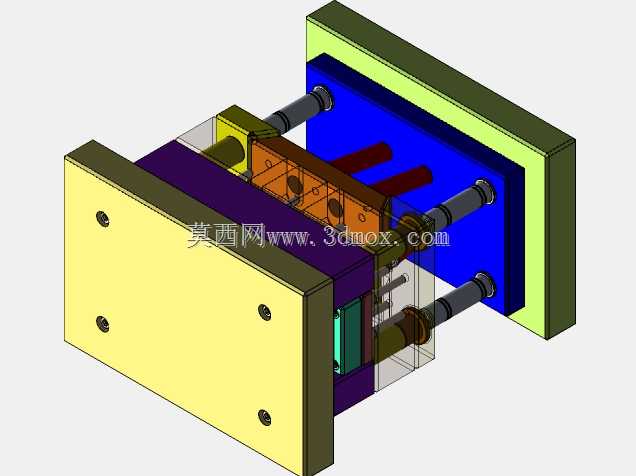

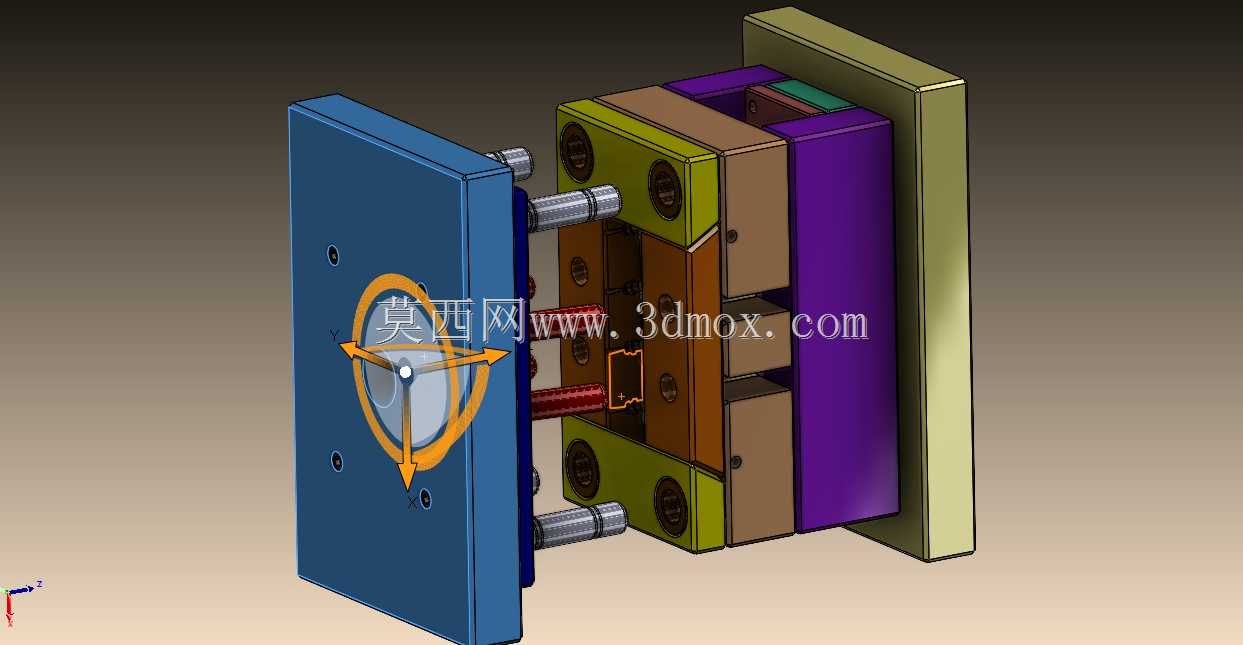

　　这套模具的核心成型对象是医疗场景使用的小型帽状塑件，这类塑件常见于输液管路端帽、医用耗材防护帽、检测套件密封端盖等场景，生产环境集中在洁净注塑车间，成型后直接进入医疗耗材组装线，对塑件的飞边控制、尺寸一致性、端面密封平整度要求远高于普通民用塑件。整套模架采用标准三板式结构布局，从外侧可见的蓝色侧封板、紫色承力板、橄榄绿定模座板逐层堆叠，所有板件的导向依靠四根贯穿的精密导柱完成，导柱端部做了圆弧导入倒角，合模过程中可以自动修正微小对位偏差，避免硬摩擦拉伤模板配合面。

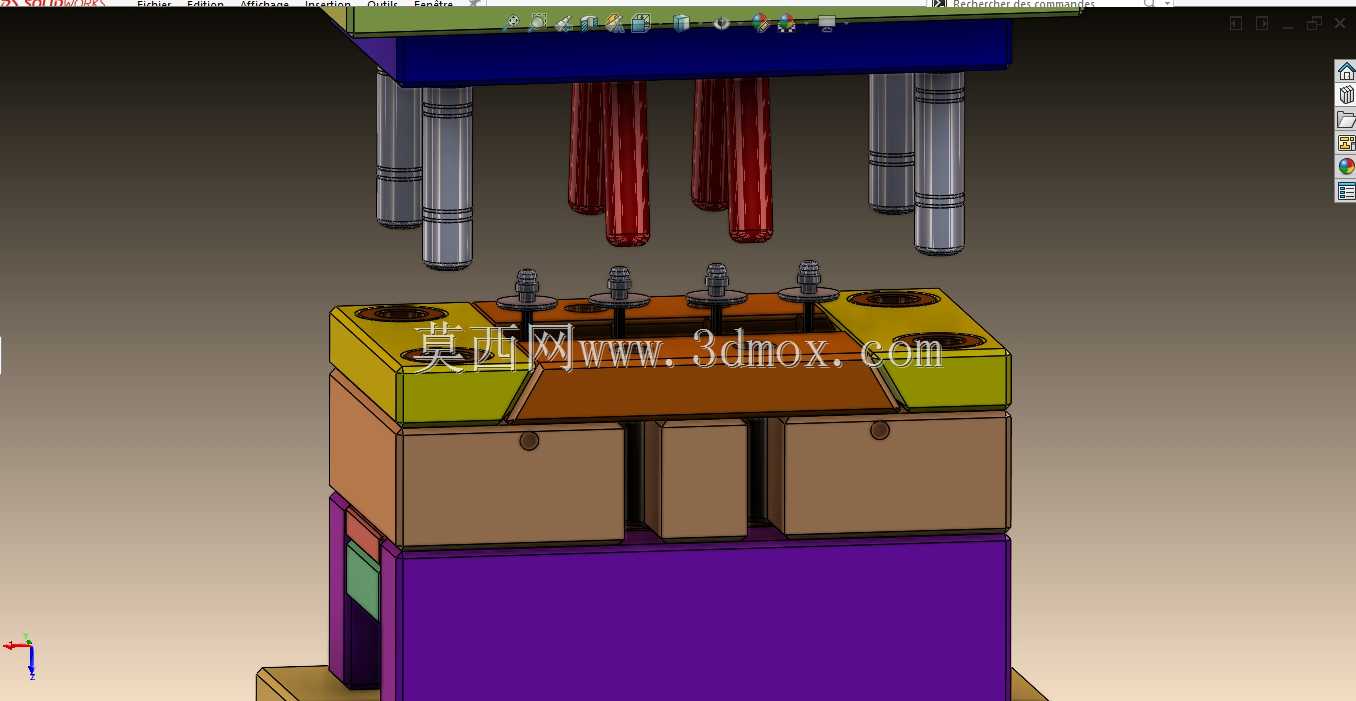

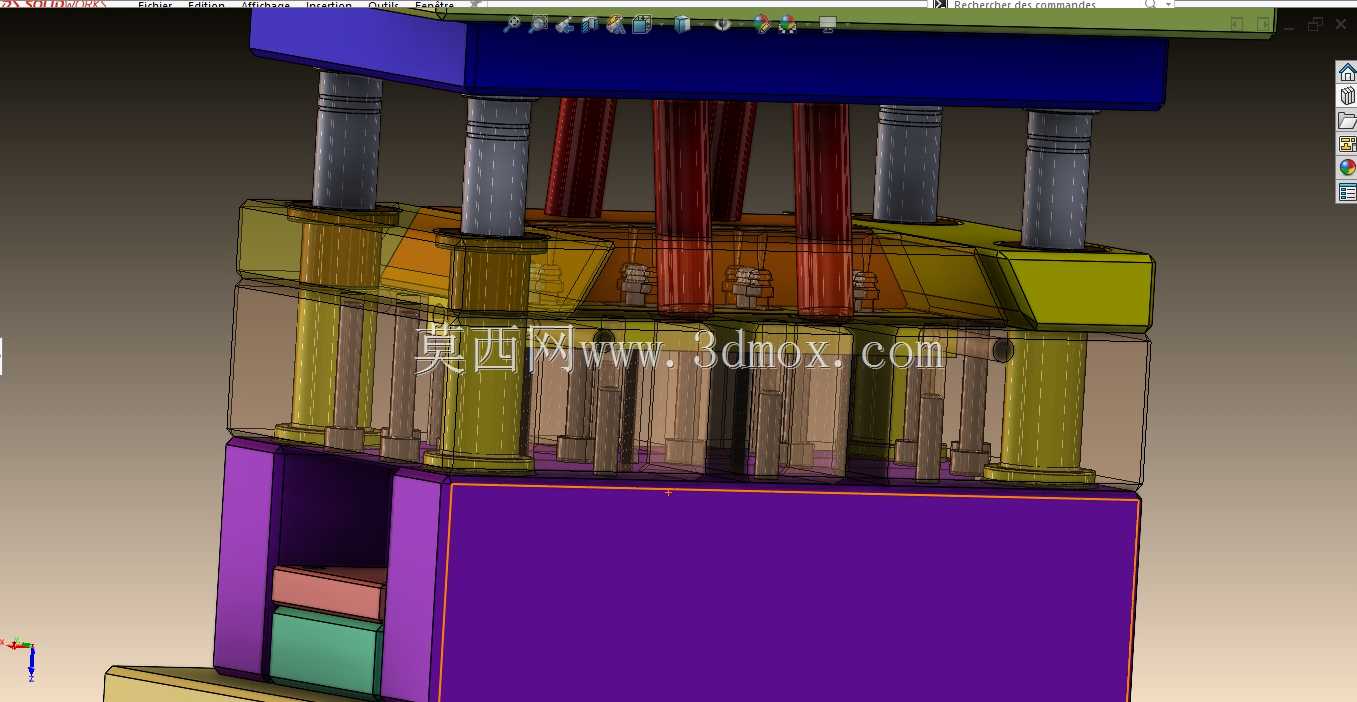

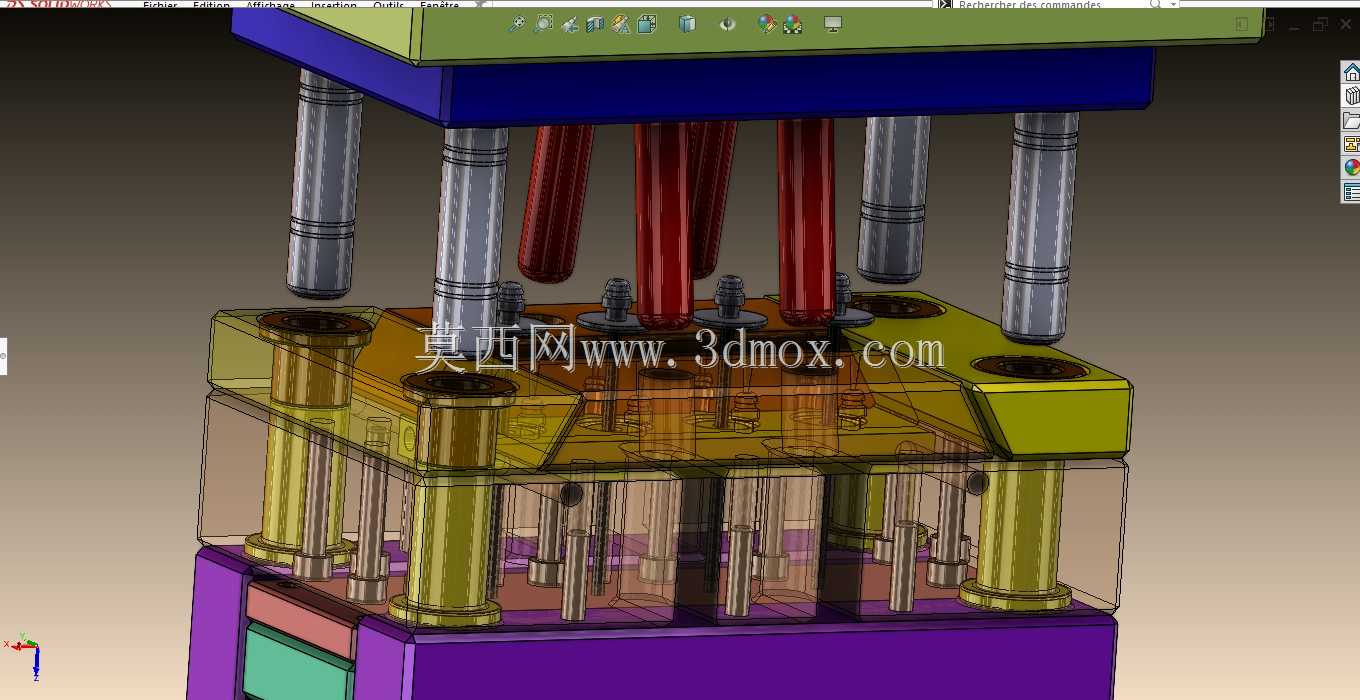

　　从开模方向的结构排布来看，模具采用侧向分型结合直顶脱模的组合方案，图中露出的红色侧向抽芯滑块对应塑件侧壁的倒扣卡槽结构，医疗帽侧壁往往带有一圈用于卡合管路接头的环形倒扣，若直接沿轴向开模会强行拉坏塑件薄壁，因此斜导柱驱动的侧抽机构会在动定模分开的第一阶段先完成横向抽芯，把成型倒扣的型芯从塑件侧壁预先退出，之后顶出系统再动作将塑件从主型芯上平稳托出。滑块的锁紧依靠定模侧的楔紧块，注塑填充时型腔内会产生数十兆帕的注射压力，楔紧块的斜面可以完全抵消滑块受到的侧向胀模力，避免滑块后退导致塑件侧壁出现飞边、尺寸超差。

　　成型区域的模仁部分采用镶拼式结构，不同颜色区分的棕、黄色块分别对应定模镶块与动模镶块，这种拆分设计首先方便加工：医疗帽的内腔圆弧面、端面密封槽都需要高精度数控铣与镜面抛光，整体式模仁深腔加工时刀具悬伸过长容易产生震纹，拆分成单独镶块后可以在磨床、加工中心上分别做精加工，抛光作业也能直接触及所有成型表面，保证塑件内壁光滑无毛刺，不会在医疗使用中刮伤医护人员或者残留污渍。其次镶拼结构也方便冷却水路的排布，围绕帽状型腔的环形水路可以直接在镶块内部钻孔加工，水路距离成型表面的间距控制在1.5倍水路直径左右，注塑过程中可以快速带走型腔内的热量，让整个塑件各处冷却速度均匀，避免医疗帽边缘出现收缩凹陷、内应力过大导致后续存放出现开裂。

　　安装边界方面，整套模具的外轮廓尺寸适配常用的100吨级卧式注塑机，定模侧的定位环直接嵌入注塑机定模板的中心定位孔，保证注塑机喷嘴与模具主流道衬套的同轴度，动模侧的顶出孔位置匹配注塑机的顶杆排布，模具装夹时压板压在模架两侧的台阶面上，不会突出到模具开合模的运动行程内。侧向滑块的运动行程经过严格校核，抽芯距离比倒扣深度多出3到5毫米的安全余量，开模后滑块不会和塑件、顶出元件发生运动干涉，所有滑动面都开设了润滑油槽，量产过程中定期补充润滑脂即可保证长期运行的稳定性。

　　浇注系统采用点浇口进料，三板结构在开模时可以自动拉断浇口凝料，让医疗帽塑件表面只留下极小的浇口痕迹，不需要后续人工修剪浇口，既减少了洁净车间内的人工操作工序，也避免修剪浇口产生的碎屑污染医疗耗材。顶出元件采用多根均匀分布的顶针，顶针位置避开塑件的密封端面与薄壁区域，顶出力均匀分散，顶出过程中医疗帽不会出现顶白、顶穿变形的问题。整套结构的所有棱角都做了工艺倒角，没有应力集中的尖角位置，模架反复承受锁模力的过程中不会出现板件开裂的隐患，完全适配医疗耗材大批量连续生产的使用需求。
