肥皂盒注塑成型模具结构设计

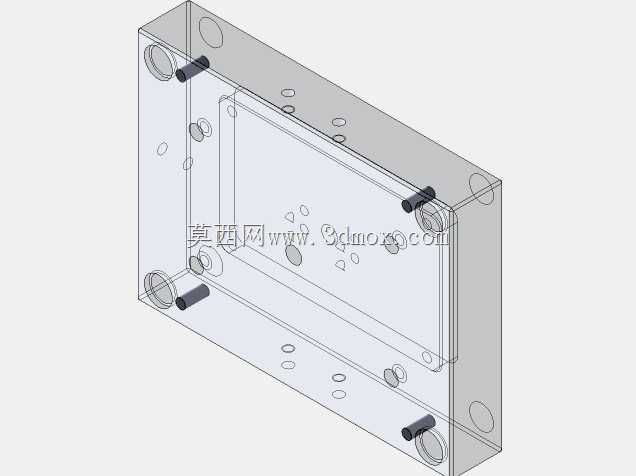

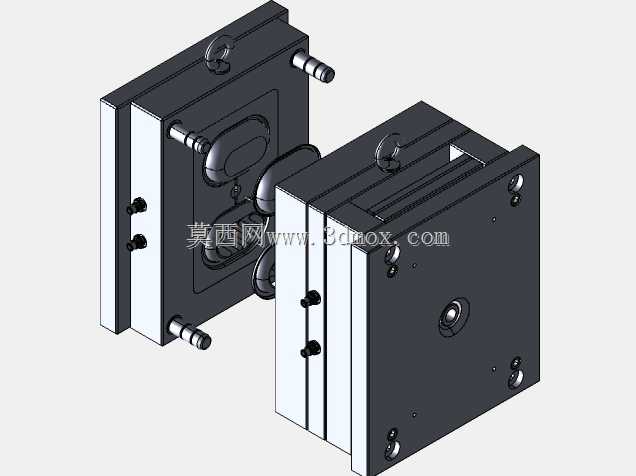

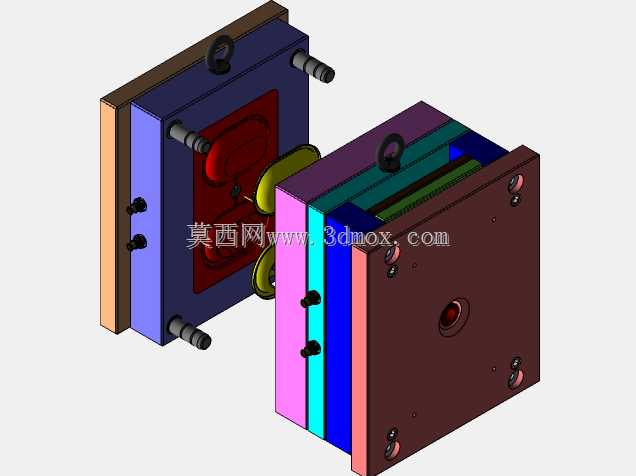

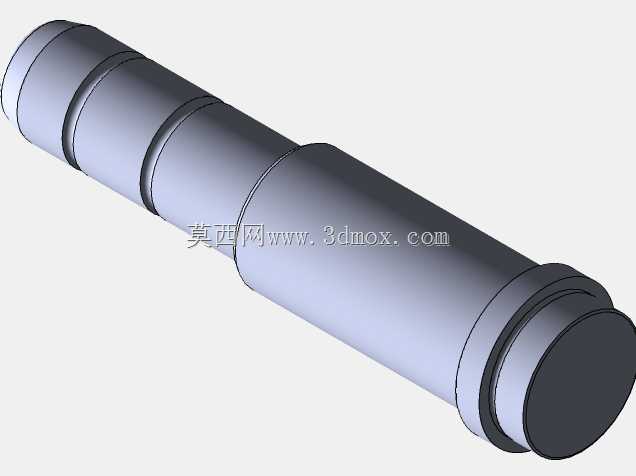

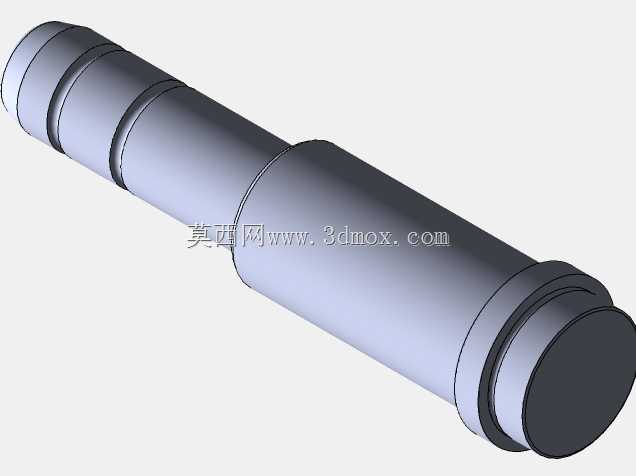

　　这套三维结构围绕一款浅腔薄壁日用品肥皂盒展开，核心是两板对开式注塑成型模具，定模与动模分别承担产品外表面和内表面成型。模架采用方正叠层板式结构，外侧布置多根导向柱与锁紧连接件，合模时依靠导柱完成型腔对位，保证上下模腔同轴度，避免飞边和错型。顶部设置吊环螺钉，便于整副模具在注塑机车间内吊装、转运与上机安装，这在中等重量模架中属于常见做法。

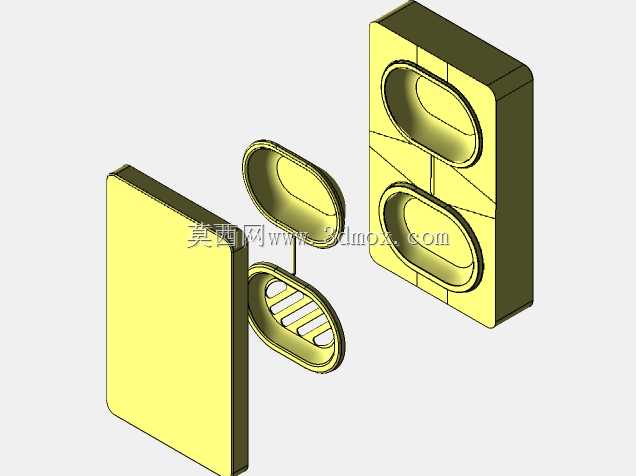

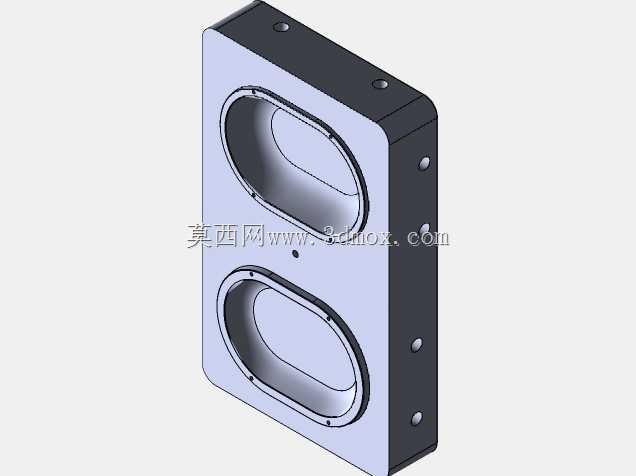

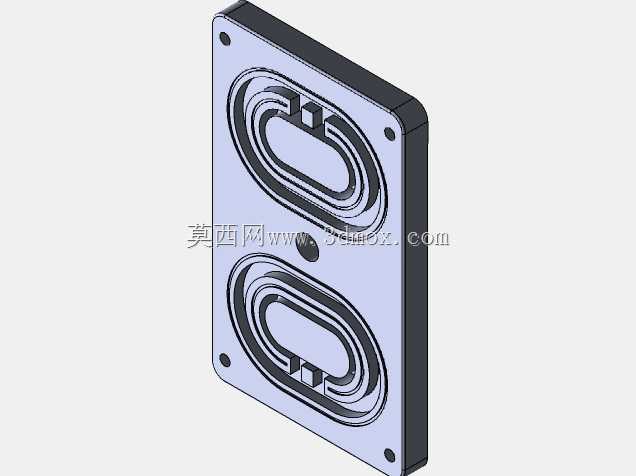

　　从成型逻辑看，肥皂盒属于浅拉伸、带圆角和局部镂空格栅的塑料件，壁厚较薄，外观面要求光滑，因此型腔表面需要顺着产品轮廓做顺滑过渡。模型中左右两块模板分别展示了成型腔体的正反形态：一侧可见两个椭圆形凹腔，对应肥皂盒底部或盖体的外轮廓；另一侧则呈现凸起成型面，用于形成产品内部容纳空间。腔体边缘布置了多组螺钉、定位销和冷却水路接口，水路接头从模板侧面伸出，便于接入温控循环系统，缩短成型周期并控制翘曲。

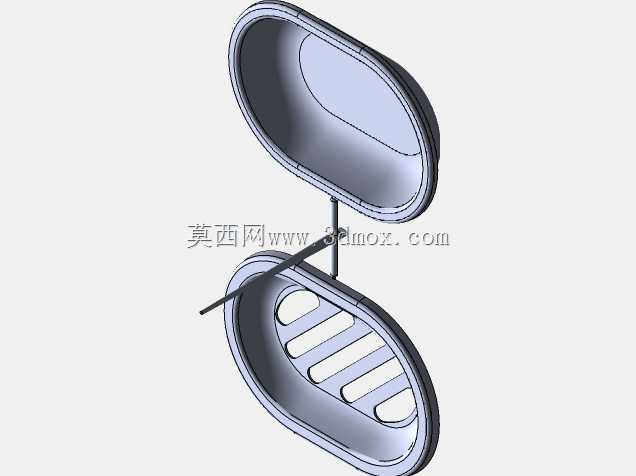

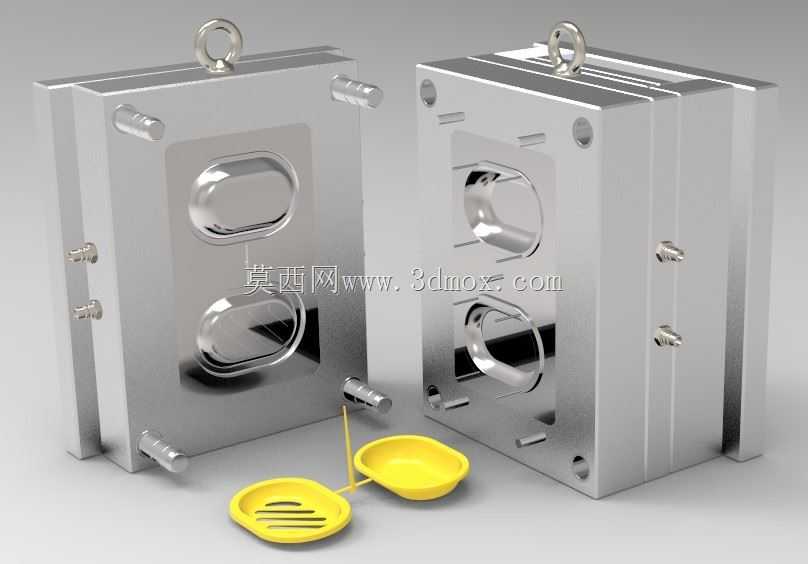

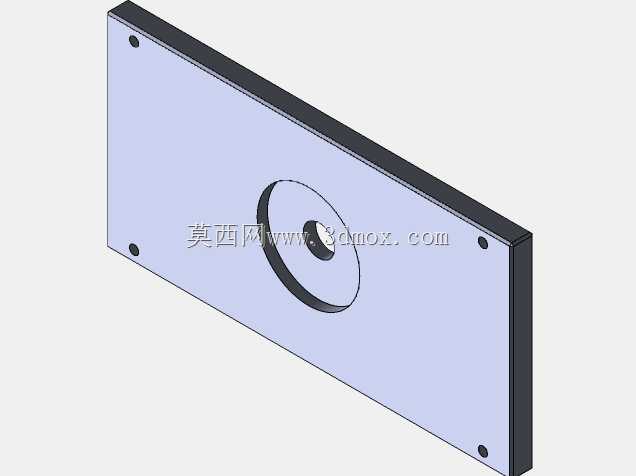

　　浇注方案在模型中通过黄色流道凝料和产品件一并体现。熔融塑料从主流道进入后，经分流道分配至各型腔，末端通过点浇口或侧浇口进入肥皂盒腔体。对于这种批量较大的日用品，浇口位置需要兼顾填充平衡、脱模痕迹和外观要求；若浇口设在非外观面或边缘区域，可减少后处理工作量。黄色件还直观呈现了流道长度、转折半径以及产品与凝料的连接关系，便于评估料把比例和填充路径。

　　脱模方向沿模具开合轴线布置。肥皂盒内腔存在一定深度，开模后产品容易包紧在动模侧，因此需在凸起成型核周边规划顶出布局，可采用顶针、推板或顶板组合方式，将受力分散到产品边缘和加强区域，避免顶白、顶穿。模型中模板侧面的紧固件位置也为顶出机构、回程杆和复位弹簧预留了装配空间，实际设计时还需核对顶出行程是否大于产品倒扣深度。

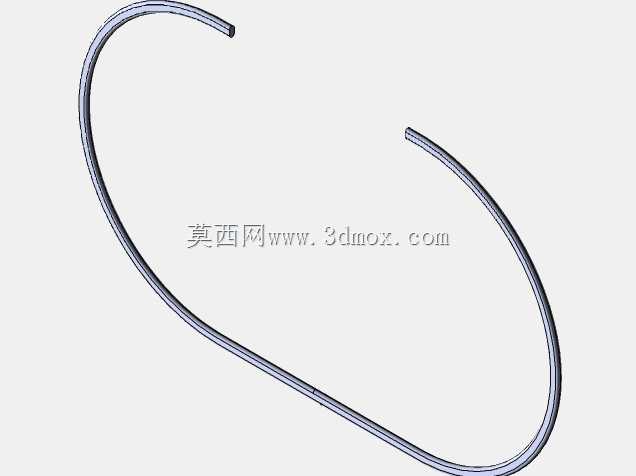

　　冷却系统对这类浅腔件十分关键。模腔周围应布置随形或近似随形水道，使热量从塑料件向模板均匀传导。水路接口朝外布置，可减少管路弯折，并方便在注塑机模板固定后快速接管。设计时要让水道与型腔表面保持合理距离：过近会造成局部温度不均和强度风险，过远则冷却效率下降。对于肥皂盒底部格栅或排水槽等细小结构，局部温差还可能影响充模和收缩，需要在回路走向中重点平衡。

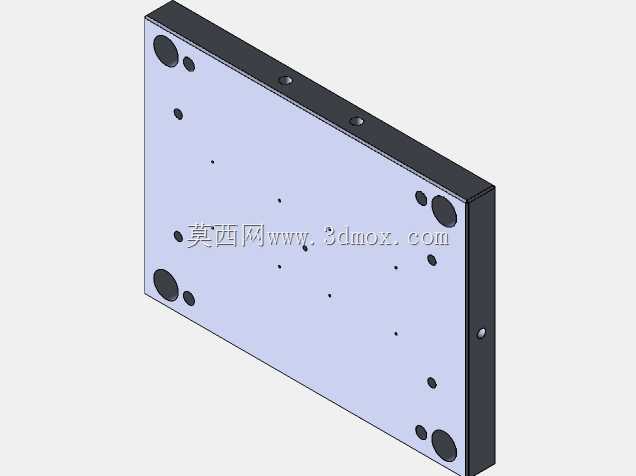

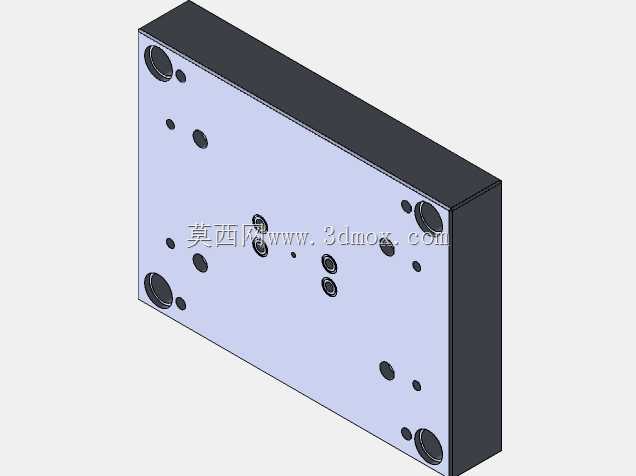

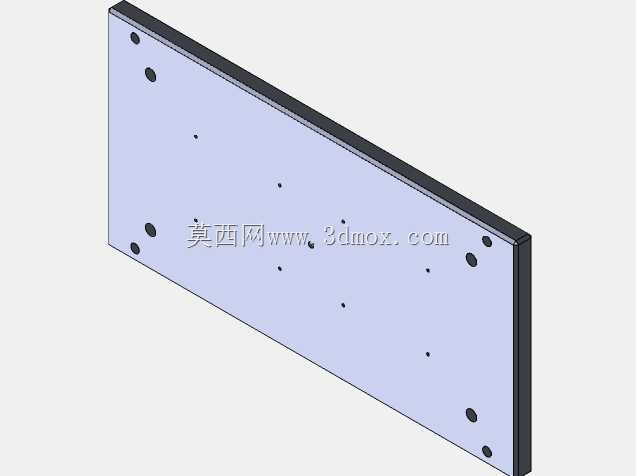

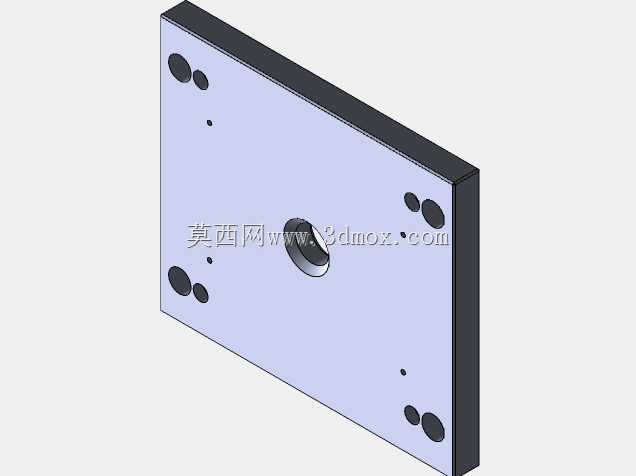

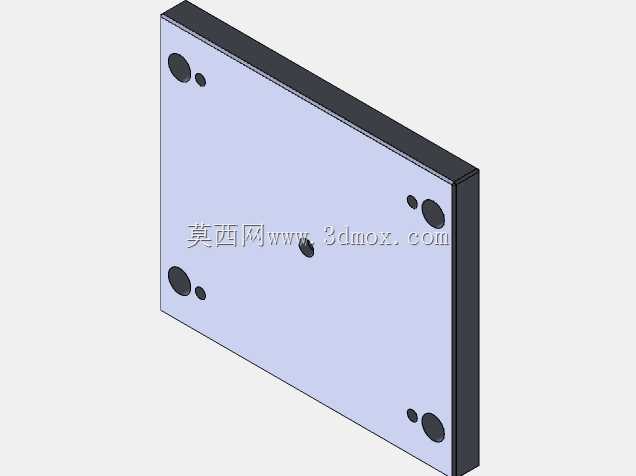

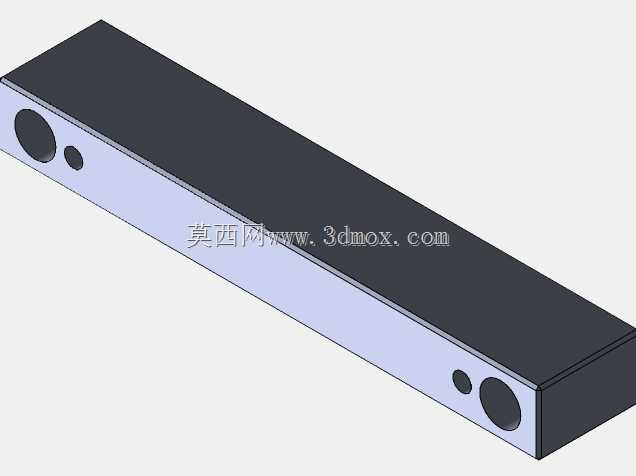

　　安装边界方面，整副模具外形以矩形模板为基准，厚度方向由面板、型腔板、垫板等叠合形成。上机时需校核注塑机拉杆间距、最大模厚、最小模厚、开模行程以及顶出孔位置。顶部吊环承担搬运载荷，装配时应确认螺纹旋入深度和起吊角度，不能仅依赖单侧受力。模具外侧的导柱、水嘴和螺钉均不能超出设备安装干涉区，尤其靠近注塑机定模板、动模板和安全门的位置，要预留操作扳手空间和水管插拔空间。

　　在日用品生产场景中，这类模具服务于卫浴、厨房、清洁用品等塑料件批量成型，产品结构虽不复杂，但对表面质量、成型周期和脱模稳定性要求明确。三维建模时将模架、型腔、浇注凝料、冷却接头、导向件和吊装件完整表达，有利于在加工前检查开合模干涉、流道平衡、顶出空间和安装尺寸。后续细化可继续加入模仁材料、热处理要求、排气槽、拔模斜度、顶针孔位和冷却孔径等工程信息，使结构方案从概念表达进一步转化为可加工、可装配、可试模的成型装备。
