0.2千瓦卧式三相异步电动机结构

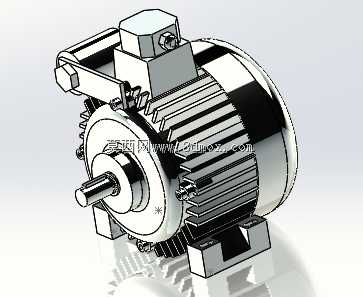

　　该模型呈现的是一台小功率卧式三相异步电动机，功率等级对应0.2千瓦，整体采用工业现场最常见的铸铁机座结构，适用于轻工输送、小型风机、泵类驱动、食品包装辅机以及实验台架等对安装空间和输出扭矩都有明确限制的场合。从整机外观看，模型重点还原了电动机外部装配关系：圆柱形定子机座外圆布置连续环形散热筋，筋条沿轴向延伸并在周向均匀分布，这种结构不是单纯的外观造型，而是为了增加机座与空气的接触面积，使定子绕组和铁芯产生的热量能够通过机座迅速散出。对于自然冷却或带风罩外风扇冷却的小功率电机，散热筋的高度、间距和走向会直接影响表面换热效率；筋条过密会增加风阻，过疏则散热面积不足，实际设计中需要结合机座铸造工艺、风扇风量以及防护等级综合权衡。

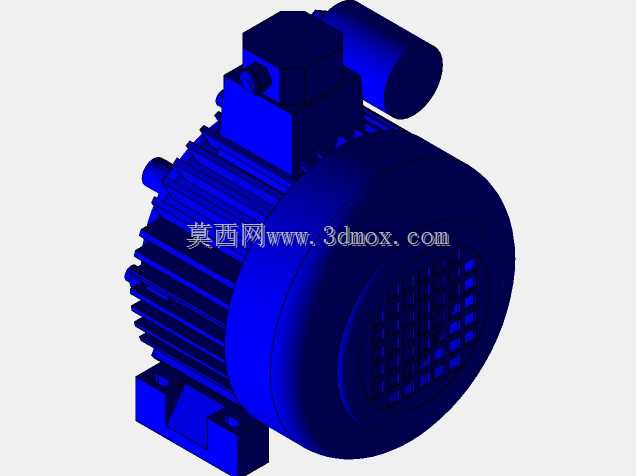

　　电机非输出端设置了端盖和风罩结构，风罩端面可见通风孔阵列，内部对应外风扇安装位置。风扇随转子旋转时，气流被吸入并沿散热筋表面轴向推进，形成稳定冷却通道。模型中风罩与机座的包覆边界、端盖止口配合关系均有体现，适合在设备总体布置时检查护罩是否与周边机架、护板或管线发生干涉。输出轴侧采用前端盖支承，轴伸从端盖中心伸出，用于连接联轴器、带轮、链轮或直接安装叶轮。选型时轴伸直径、键槽尺寸、伸出长度以及中心高是最关键的匹配参数，模型能够帮助设计人员在三维布局阶段确认传动件的装拆空间，避免后期出现带轮无法套入、联轴器锁紧螺钉无操作空间等问题。

　　机座下方为整体式底脚，底脚上开设长圆形安装孔，便于电机在滑轨或底座上进行小范围位置调整。卧式安装时，底脚支承面承担整机重量和传动产生的反作用力，因此安装面平面度、孔距公差以及底脚厚度都会影响运行稳定性。对于带传动场景，电机通常需要沿滑轨移动以张紧皮带，长圆孔方向应与皮带张紧方向一致；若采用联轴器直联，则更强调电机轴与被驱动轴的同轴度，底脚垫片和止口定位需要在装配阶段精细调整。模型中底脚与机座的过渡区域做了加强造型，符合铸件避免应力集中、提高刚度的设计思路。

　　机座上方设置接线盒，盒体位于电机顶部偏一侧，便于电缆从桥架或穿线管引入。接线盒内部一般包含三相绕组端子、接地螺钉和接线片，根据电源电压可采用星形或三角形连接。外部盒盖通过螺钉压紧，配合密封垫可满足常见车间环境的防尘防溅要求。模型还表现了机座旁附加的圆柱形部件，其位置和形态对应电容或辅助电气元件的安装空间；在小型动力单元中，这类附件常与起动、制动或就地控制相关，布置时需要预留接线弯曲半径和检修开启距离。

　　从结构设计思路看，这类电机并不追求复杂外形，而是围绕可靠支承、热量传递、防护通风和批量制造展开。机座、端盖、风罩、接线盒和底脚之间形成清晰的装配层级：定子铁芯压装在机座内部，转子由前后轴承支承，端盖通过止口与机座同轴定位，风罩保护风扇并引导气流，接线盒独立隔离电源连接。三维建模时，这些零件的同轴关系、螺栓分布圆、止口直径和避让区域都应准确表达，否则在设备干涉检查中会失去参考价值。

　　在产线布局中，该类电机常安装于输送机侧板、泵组底座或小型设备机架内部，周围需要留出轴伸装拆、接线盒开盖、风罩进风以及底脚螺栓紧固的空间。若电机被封闭在护罩内，还应核对通风路径，不能让风罩进风口紧贴墙板；若环境中存在粉尘或纤维，散热筋之间的堵塞风险也需在维护方案中考虑。整体而言，该模型适合用于机械设备动力源选型、传动方案校核、机架安装板设计以及维护空间分析，能够直观呈现小功率三相电机从外形轮廓到安装边界的关键工程信息。
