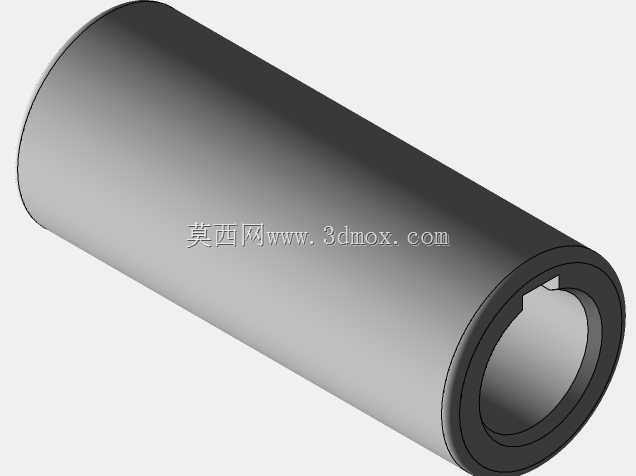

工业卧式减速电机一体化传动装置

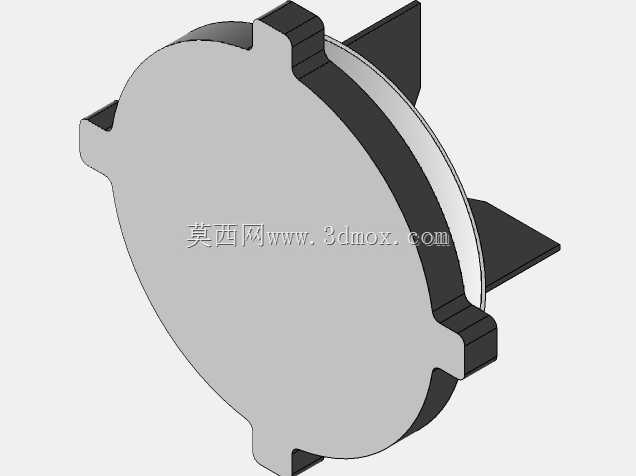

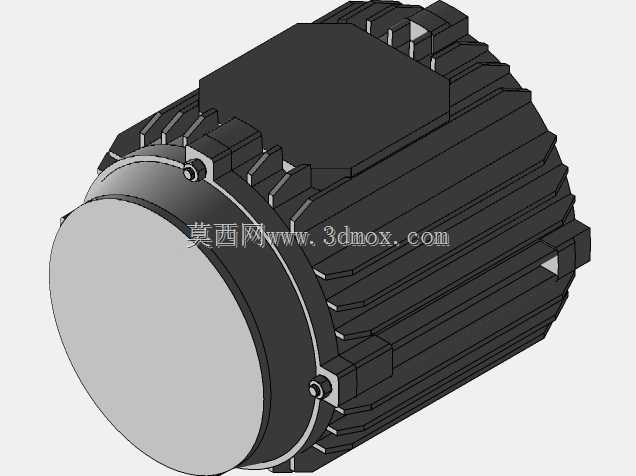

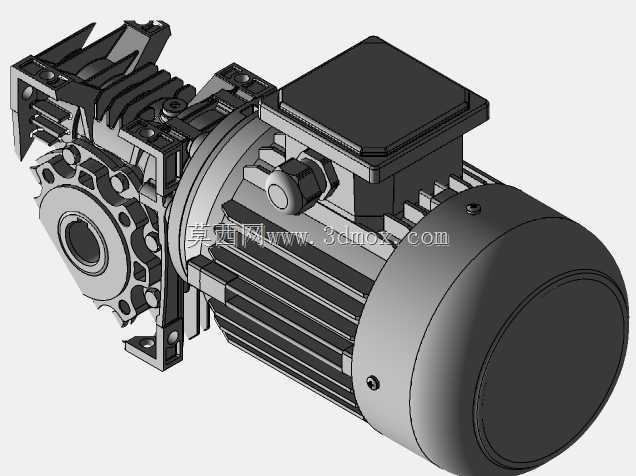

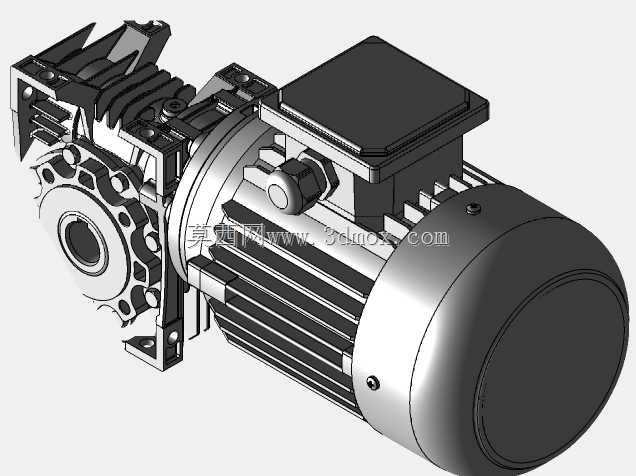

　　在自动化产线改造、输送设备配套以及小型工装驱动单元的选型过程中，这类将减速机构与驱动电机整合为一体的卧式传动部件，往往是动力输出环节最先被确定下来的核心件。现场布局时，工程师最先核对的并非内部齿形参数，而是整机外轮廓与周边机架、护罩、维护通道之间的干涉关系：该装置主体采用带周向散热筋的圆柱壳体结构，壳体外侧沿轴向均匀布置凸起筋条，既在连续运行时扩大与空气的接触面积、带走绕组与啮合副产生的热量，也在吊装、搬运磕碰时为内部定子腔提供额外的结构加强。前端圆形端盖通过圆周分布的紧固件与主壳体锁紧，端盖外缘预留的装配孔位可直接对接负载侧法兰或联轴器，输出轴线与电机主轴保持同轴布置，省去了分体式电机搭配独立减速器时反复找正同轴度的工序。

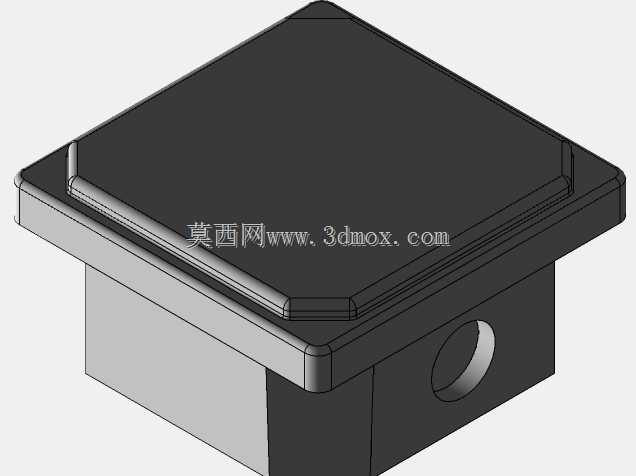

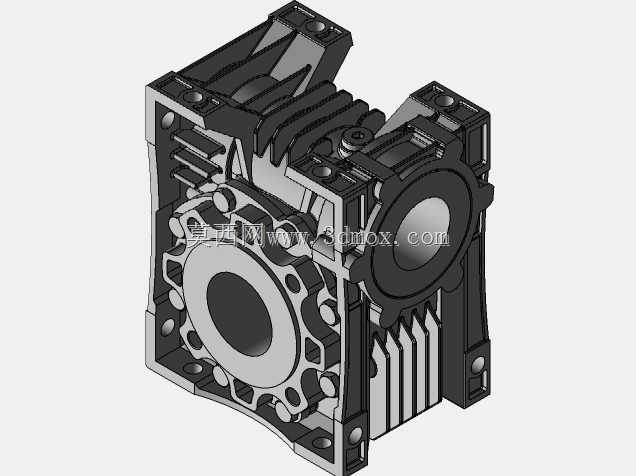

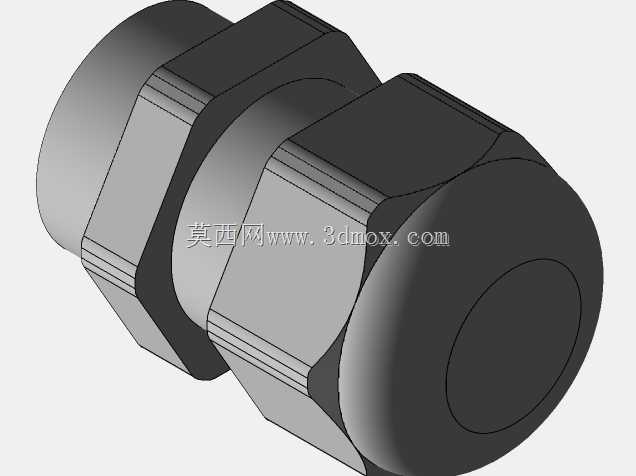

　　从实际使用场景来看，这类一体化传动单元常被部署在皮带输送机头部驱动辊、小型搅拌工位、链式移送机构以及包装线的分度输送段，需要在低转速工况下输出较大扭矩，同时避免电机直接驱动负载时转速过高、启动力矩不足的问题。设计阶段将减速级封闭在电机前侧腔体内，传动齿轮、轴承与润滑腔完全整合在壳体内部，现场无需单独配置减速箱支架，也不用额外加工电机与减速器之间的连接过渡板，整套动力单元仅需通过壳体底部或侧部的安装脚固定在设备机架上即可完成定位。壳体顶部的方形凸起结构为接线腔位置，线缆从腔体内接入绕组，外部护线套可沿机架线槽排布，接线腔周边的凸台做了加高处理，在多尘、偶尔有冲洗水滴的车间环境中可减少杂物与水渍渗入接线端子的概率。

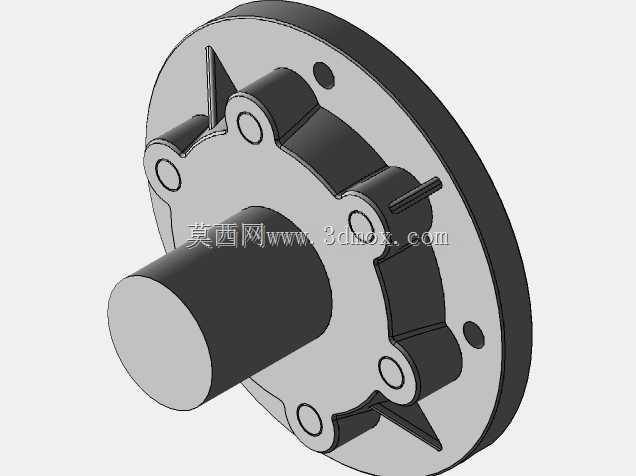

　　建模过程中对外观结构的还原重点集中在几处影响装配校验的细节：散热筋并非等厚直条，沿壳体周向每间隔一段距离设置有加宽的定位凸台，凸台上加工有径向紧固螺孔，用于端盖、壳体分段以及附属配件的轴向锁附，这些凸台的外圆尺寸大于普通散热筋，在整机装入设备护罩内部时，凸台外轮廓就是径向最大占用边界，布局时护罩内壁与凸台之间需要预留足够的散热间隙，不能紧贴筋条封堵风道。前端输出侧的圆形端面为加工配合面，装配时该端面会与负载安装基准面贴合，端面的平面度直接决定输出轴的径向跳动精度，建模时将端盖与壳体的配合止口单独做出分层结构，方便工程图中直接标注止口配合公差与端面跳动要求。

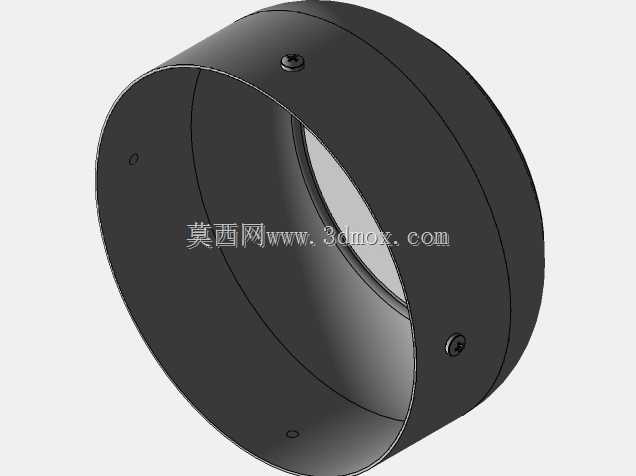

　　安装边界层面，整机轴向长度从输出端面延伸至后端风扇罩位置，径向最大尺寸为散热筋外圆所在直径，接线腔顶部为整机高度方向的最高点，在低矮设备夹层内布置时需要优先核对顶部到上层面板的净空，既要保证接线腔盖板可以正常掀开完成端子接线，也要留出手部操作扳手的空间。底部支撑位置的安装孔跨距决定了机架支撑板的开孔尺寸，若现场采用法兰式安装替代脚座固定，前端端盖的螺孔分布圆可直接作为对接基准，无需二次改装壳体。日常维护侧，壳体上的多处紧固点位对应内部轴承压盖、齿轮腔盖板的固定位置，拆开对应端盖即可检查润滑脂状态与齿轮啮合磨损情况，散热筋之间的凹槽在长期运行积尘后可沿轴向直接吹扫清理，不会出现清洁死角。整套装置的结构设计完全围绕工业现场的快速部署、稳定连续运行来展开，没有多余的外露装饰结构，所有外凸特征要么服务于散热，要么承担装配定位功能，在三维选型阶段将整机外形导入设备总装后，即可一次性完成动力段的空间校验、安装孔位匹配与维护通道确认，有效减少后期加工装配阶段的干涉返工。
