工业用2D联合固定轧机轴承结构

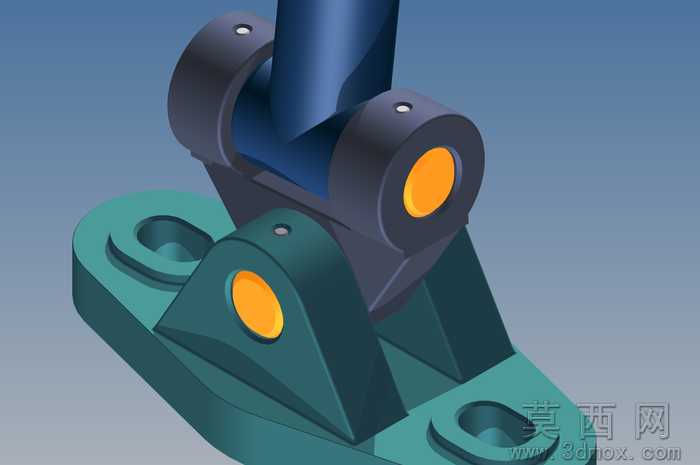

该三维模型采用Autodesk Inventor软件完成全参数化建模，整体结构分为底座支撑、铰接臂体、轴套连接三个核心模块，建模过程中先绘制底座二维草图，通过拉伸、拔模、圆角命令生成带安装沉孔的底座基体，底座两侧设置三角形加强筋结构，提升整体承载抗变形能力，筋板与底座衔接处做R5圆角过渡，避免应力集中问题。铰接臂体部分采用对称结构设计，上下两组同轴轴孔分别对应底座铰接位与上部连接轴，轴孔内壁做高精度同轴度约束，轴端预留卡簧安装槽位，孔位周边做凸台加厚处理，提升轴孔耐磨性能。模型材质区分设置：底座与臂体采用哑光墨绿色工程金属材质，模拟铸钢件表面喷砂质感，轴套端面采用亮橙色工程塑料材质，形成清晰视觉区分，轴体部分采用深蓝色哑光金属材质，模拟调质处理后的合金钢表面效果。渲染阶段采用三点布光方案，主光源从左上方45度投射，辅光源补亮暗部细节，背景采用浅灰蓝色纯色背景，突出模型结构轮廓，阴影设置为软阴影，提升整体真实感。设计思路上，该结构作为2D联合铰接组件，用于实现固定点位与活动部件之间的平面内转动连接，可承载径向与一定程度的轴向载荷，适配轧机设备的传动铰接需求，各零件之间保留合理装配间隙，符合实际机械装配公差要求，安装孔位采用标准沉孔设计，可直接适配常用内六角螺栓安装，整体结构紧凑，受力路径清晰，兼顾承载性能与安装便捷性，可直接用于设备装配模拟、工程演示或二次结构优化参考。
