工业用L型带加强筋滑轮支撑座结构设计

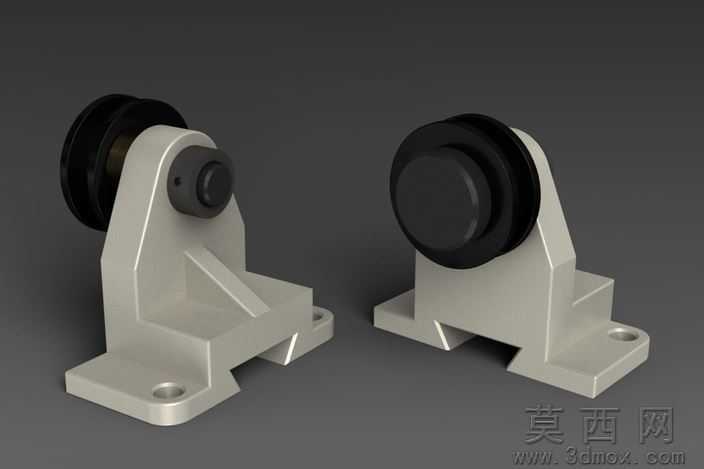

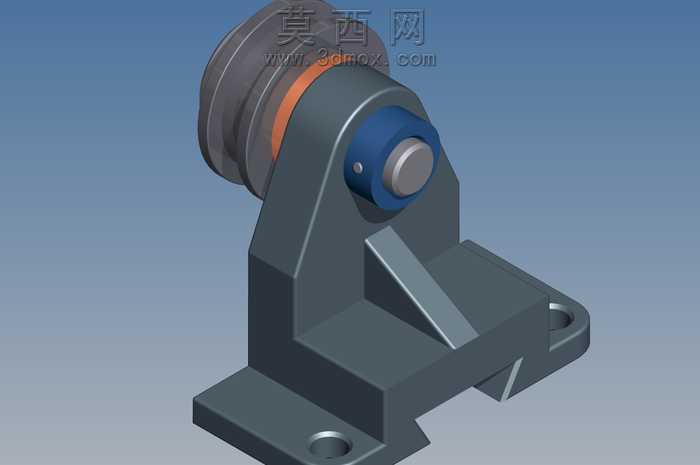

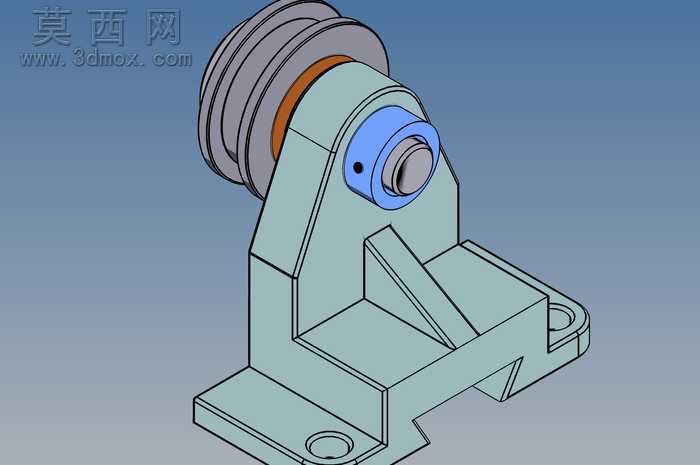

本作品为工业场景使用的滑轮支撑构件三维模型，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械设计的公差配合规范，所有特征均采用草图驱动、参数关联的方式构建，便于后续根据实际安装需求调整底座安装孔距、支架高度、轮轴直径等关键尺寸，具备良好的可编辑性与工程复用价值。模型整体采用L型弯折支撑结构，底部为带两个沉头安装孔的水平安装底座，可通过螺栓快速固定在设备机架或安装平面上，竖直支撑臂与水平底座之间设置三角形加强筋结构，有效提升支架整体的抗弯折、抗载荷能力，避免滑轮受侧向拉力时出现支架变形、断裂的问题。支撑臂顶端设置同轴轮轴安装位，轮轴与支撑臂之间采用轴套配合结构，轴端设置轴向定位的端盖与紧固螺钉，防止滑轮运转过程中出现轮轴窜动、脱落的故障。滑轮部分采用双轮缘槽型结构，轮槽表面做适配缆绳、皮带的圆弧过渡处理，轮体与轮轴之间预留转动配合间隙，可顺畅完成绕轴旋转动作，满足导向、承重、换向的使用需求。渲染阶段采用工业级材质表现方案，支架主体赋予深灰色哑光铸铁材质，还原金属构件的厚重质感与磨砂表面效果；轮轴端盖赋予深蓝色烤漆金属材质，轴芯部分做亮银色金属抛光处理，与主体材质形成清晰的视觉区分；滑轮轮缘与轮槽之间设置橙色橡胶缓冲层材质，模拟实际产品中橡胶圈的防滑、缓冲效果，整体渲染光影柔和，结构层次清晰，各部件的装配关系一目了然。设计过程中充分考虑构件的实际使用场景，在保证结构强度的前提下对支架非承重区域做合理的轻量化处理，避免不必要的材料浪费，所有棱角位置均做工艺倒角处理，既消除加工过程中的应力集中隐患，也避免安装使用过程中尖锐棱角造成的安全风险，整体结构紧凑合理，装配逻辑符合实际机械加工与装配工艺要求，可直接用于机械设计教学、设备改造方案演示、非标零部件选型参考等场景。
