手轮驱动立式手动压力机三维结构

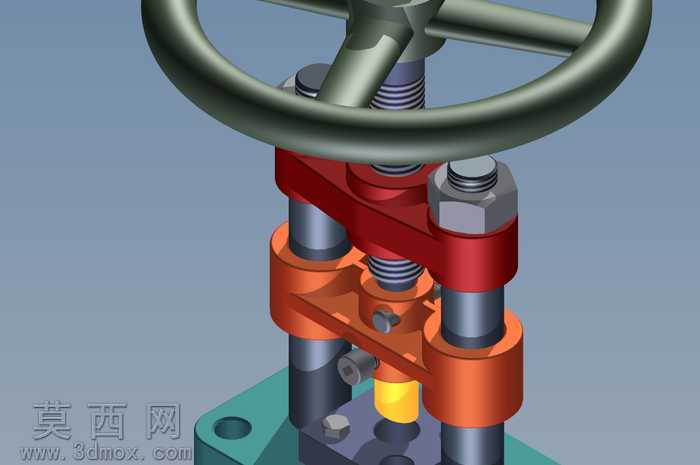

本作品为手轮驱动的立式手动压力机三维建模成果，建模过程严格遵循机械设计的装配逻辑与尺寸规范，对设备的每一处结构细节都进行了精准还原。整体模型采用自上而下的装配设计思路，先搭建整机的空间布局框架，再逐一完成各零部件的建模与装配约束，确保各运动部件无干涉、传动逻辑符合实际机械原理。模型顶部的环形手轮采用圆角过渡的曲面建模，还原了金属铸件的厚重质感，手轮与中心传动螺杆采用同轴心约束，还原手轮转动带动螺杆轴向进给的传动逻辑；螺杆部分精准绘制了梯形传动螺纹的牙型结构，还原螺旋传动的自锁特性与进给精度，螺杆与上部红色夹座、中部橙色滑动压座之间分别设置了滑动配合约束，模拟实际工作中螺杆转动带动压座上下移动的动作。导向柱部分采用金属光轴的建模逻辑，表面做了光滑金属质感的材质处理，与上下座体的孔位采用间隙配合约束，保证压座升降过程的同轴度与稳定性；上部红色夹座采用铸钢材质的哑光金属材质，通过六角螺栓与立柱锁紧固定，螺栓、螺母的六角头、螺纹细节都做了精细化建模，还原紧固件的装配特征；中部橙色滑动压座是执行压合作业的核心部件，建模时还原了其与导向柱的配合轴套结构、与螺杆的传动连接结构，底部的压头做了分层材质处理，上部为金属连接座，下部为黄色聚氨酯缓冲压头，还原实际压装作业中避免压伤工件的设计细节。底部的安装底座做了沉头安装孔、定位销孔的细节建模，表面采用喷塑金属的哑光质感，还原设备的安装固定特征。渲染阶段采用工作室均匀布光，金属部件根据材质特性区分粗糙度：手轮、螺杆、导向柱、螺栓采用高反光的镀铬或铸钢材质，夹座、压座、底座采用低反光的喷涂金属材质，聚氨酯压头采用半哑光的弹性材质，通过光影对比清晰呈现各部件的层次关系与装配结构，完整还原了手动压力机的结构组成与工作原理，可用于机械原理教学、工装设计参考、虚拟装配演示等场景。
