农业机械IP67防护手持控制终端结构

　　该控制终端面向田间作业、露天农机调度、灌溉设备操作、植保机械参数设置等高频涉水、扬尘、颠簸场景开发，整机采用标准商用IP67防护等级外壳作为承载基础，结构设计优先解决户外恶劣工况下的密封可靠性、操作便利性与安装适配问题。

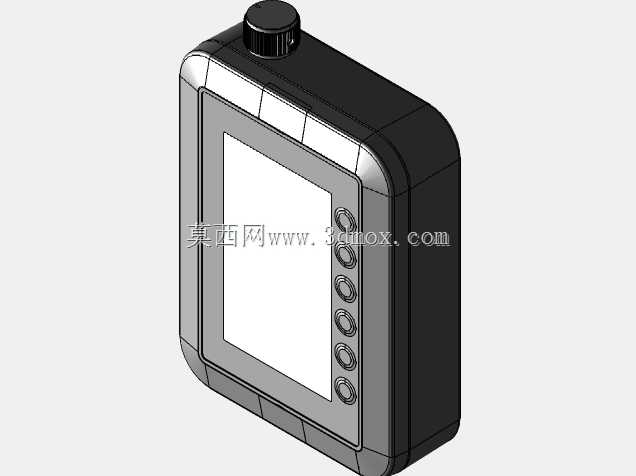

　　从实际使用链路看，农机操作人员在作业过程中常需在驾驶位、设备旁、田埂区域来回移动，终端既要支持手持携带，也要能够临时固定在农机扶手、支架或控制柜面板上。模型正面保留大面积显示窗口，用于呈现作业速度、播种量、喷药量、阀门状态、传感器读数和报警信息；侧边与正面下方布置多枚圆形操作按键，顶部设置旋钮，可用于菜单切换、参数微调、模式选择和确认操作。按键与旋钮区域均围绕戴手套操作的使用习惯进行布局，键面凸起明显，旋钮直径和滚花深度便于在湿手或沾泥状态下旋转。

　　外壳主体采用近似长方体的紧凑型轮廓，四角做圆弧过渡，避免尖锐棱边在携带和碰撞中造成损伤，也有利于密封胶条沿周向连续压合。前壳与后壳之间通过螺钉形成稳定压紧结构，分型面避开正面直视区域，减少雨水沿缝隙直接渗入的风险。显示窗口采用内嵌式安装，窗口周边预留密封件压缩空间，能够在面板受轻微冲击时保持贴合压力。按键孔位按照独立密封思路布置，每个操作元件周围保留足够壁厚，便于后续配置橡胶按键帽或密封圈，防止清洗水、粉尘和农药雾滴进入内部电路腔。

　　顶部旋钮位于壳体上表面靠后位置，旋转轴与壳体之间需要设置轴封或防水轴承结构；该位置既不会与正面按键发生干涉，也能在终端放置于支架上时方便操作者用拇指或食指快速调节。壳体背部和侧面预留加强筋与安装孔位，可配合抱箍、卡扣、减震垫或定制支架使用。对于拖拉机、收割机、喷雾机等振动较大的载体，安装边界中应在终端与支架之间加入橡胶减震垫，避免长期振动导致螺钉松动、接插件接触不良或显示模块受损。

　　结构建模时，内腔需要区分主板区、显示区、按键区和接线区。显示模块靠近前壳安装，主板与接口板分层布置，有利于缩短屏线和按键排线长度；底部或后侧可根据整机电气方案设置航空插头、防水格兰头或密封连接器，用于电源、CAN总线、RS485通信以及传感器信号接入。由于农业机械常采用车载蓄电池供电，终端内部还应考虑电源板散热、浪涌保护和线束固定空间，外壳内壁不宜完全贴装高发热元件，需保留对流或导热衬垫路径。

　　外形尺寸设计兼顾便携性与显示面积：正面宽度保证屏幕和竖排按键能够同时排布，厚度方向容纳电池、主板、密封胶条和背部加强结构；边角圆角半径与壳体深度协调，使注塑或机加工外壳具备较好的刚度。安装边界上，前方需要保留手指按压按键的空间，顶部旋钮上方保留旋转操作高度，后侧连接器位置需留出线束弯折半径，支架安装面则应避开背部螺钉头和密封区域。

　　该结构适用于农机控制系统的人机交互终端，也可迁移至工程机械、园林设备、养殖饲喂线、户外泵站等场景。三维设计中重点表达了防护外壳、显示窗口、按键阵列、顶部旋钮、壳体分模和安装空间之间的关系，可作为密封壳体设计、面板布局校核、支架适配以及电控终端选型参考。
