加油站装卸臂加载机架结构设计

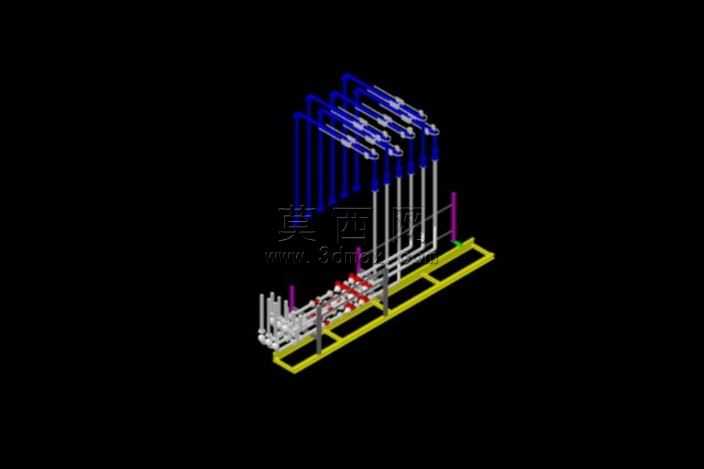

本作品为加油站装卸作业配套的加载机架三维设计，采用三维建模软件完成全参数化结构搭建，整体布局围绕装卸臂的作业动线与管路排布逻辑展开。建模阶段先以底部支撑框架为基准，采用型钢拼接的矩形底座作为承载基础，通过拉伸、装配约束完成底座的型材拼接、地脚安装位预留，确保整体机架的承重稳定性。中部支撑结构采用分层立柱设计，不同高度的立柱对应装卸臂不同工位的支撑需求，立柱与底座之间采用焊接约束模拟实际连接工艺，同时预留管路固定卡扣的安装点位，方便后期输油管路的排布固定。上部的装卸臂挂载结构采用多组平行的弧形导向架设计，建模时通过扫掠命令生成弧形架的三维轮廓，搭配可活动的臂体连接座，模拟装卸臂伸缩、转向的活动行程，确保臂体在作业范围内可灵活调整位置。材质渲染阶段，底部框架赋予黄色防锈漆金属材质，立柱与上部导向架赋予蓝色工业涂装金属材质，管路部分根据介质流向区分不同配色，输油主管路采用银白色金属材质，辅助控制管路采用紫色标识材质，通过材质区分清晰展现结构层级与功能分区。设计过程中充分考虑加油站作业的安全规范，机架整体预留足够的安全操作间距，避免臂体活动时与周边设施产生干涉，同时优化管路排布走向，减少管路弯折角度以降低流体输送阻力，所有连接点位均做加强处理，模拟实际工况下的载荷受力情况，确保机架长期承载装卸臂与管路重量时结构稳定无变形。整体模型装配逻辑清晰，各部件的约束关系完全匹配实际安装工艺，可直接用于生产加工的结构参考，也可用于加油站装卸系统的布局模拟演示。
