立式钻床机架小齿轮抓握组件结构设计

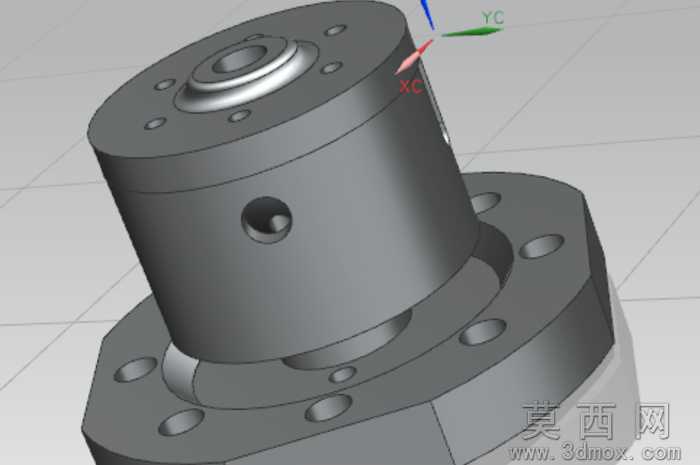

本作品为立式钻床钻头抓握功能的配套组件三维建模成果，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工装配的公差配合要求，对每一处连接结构、安装孔位都做了精准的尺寸约束，确保模型可直接对接后续的工程图导出与生产加工环节。模型主体分为上下两大结构模块，上部为圆柱状的主轴配合段，外圆柱面做了光滑过渡处理，侧壁开设径向定位销孔，用于和钻床主轴的周向锁止固定，顶面设置多层同轴阶梯孔，分别适配轴承安装、钻夹头连接以及中心冷却管路的布设需求，所有孔位的同轴度公差在建模阶段就通过基准轴约束做了预设，避免后续装配出现偏摆问题。下部为带法兰盘的基座连接段，法兰盘沿圆周方向均匀布设多组沉头安装孔，用于将整个组件固定在钻床的进给滑台上，法兰与上部圆柱段的衔接位置做了圆角过渡处理，既可以降低应力集中风险，也能优化铸造或机加工过程中的工艺性，避免尖角处出现加工崩边、应力断裂的隐患。模型同时搭建了分解状态与装配状态两套结构展示体系，分解状态下可清晰呈现各组成零件的装配顺序、配合关系，包括内部的小齿轮传动件、定位衬套、锁紧卡环等细小零件都做了独立建模，每一个零件都赋予了对应的金属材质属性，外观渲染时采用了哑光金属质感搭配局部高光的处理方式，还原钢制机加工零件的真实视觉效果，坐标系标识清晰标注了模型的安装基准方向，方便使用者快速对齐装配基准。设计过程中充分考虑了组件的传动稳定性需求，小齿轮与机架的配合间隙做了合理预留，既保证传动过程的顺滑无卡滞，也避免间隙过大导致的钻头运转抖动问题，整体结构紧凑，安装定位逻辑清晰，可直接用于立式钻床的相关结构改进、教学演示或者装配工艺模拟场景。
