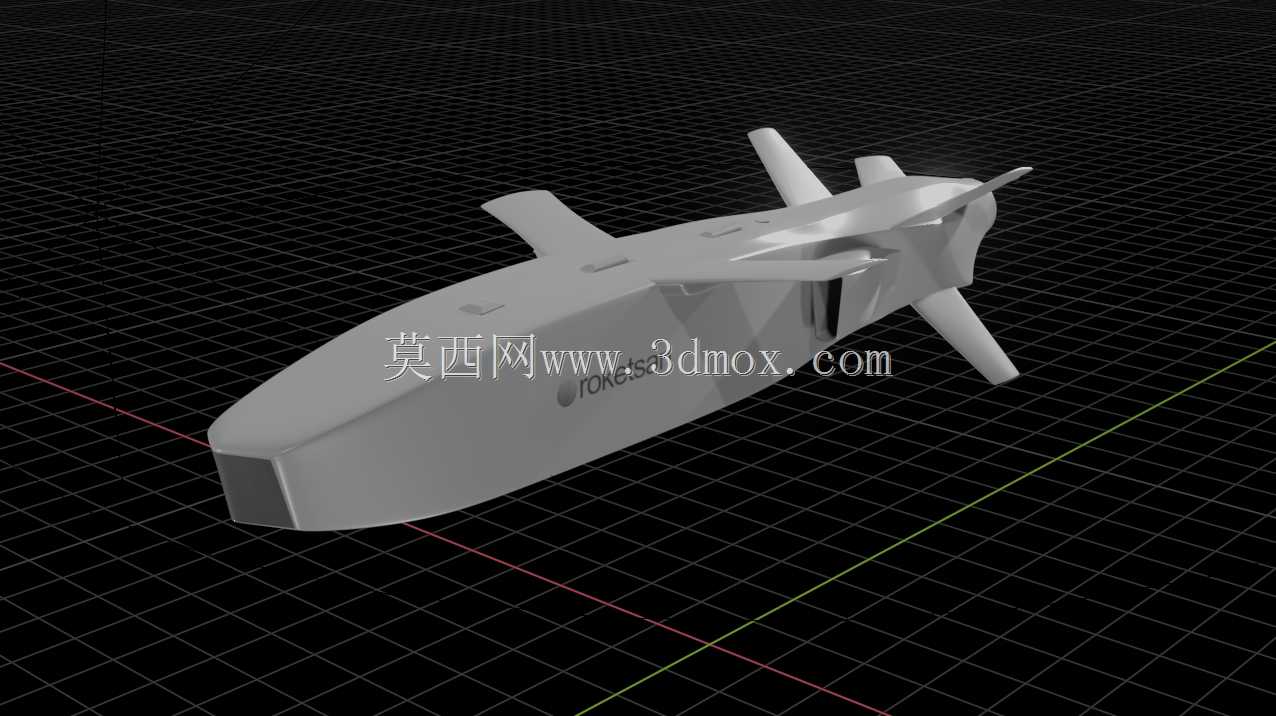

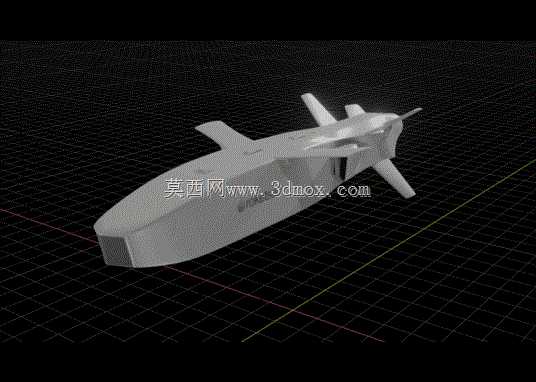

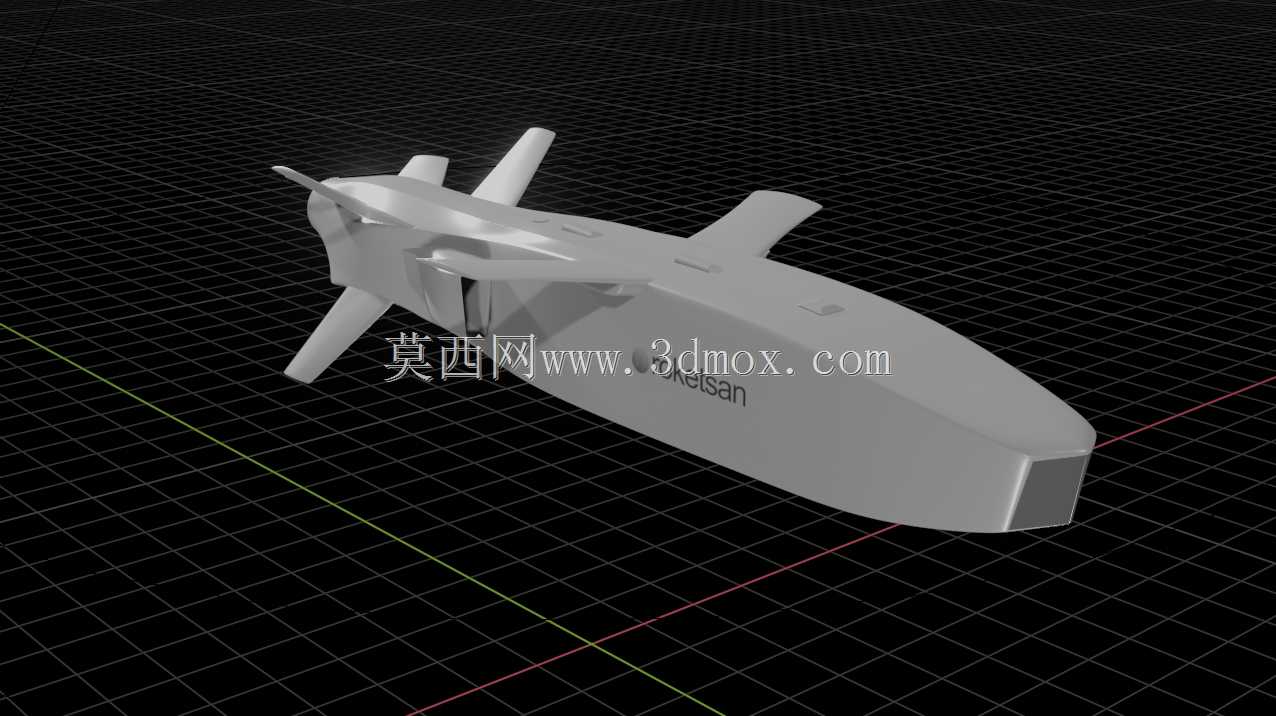

防区外空对地巡航导弹外观结构数模

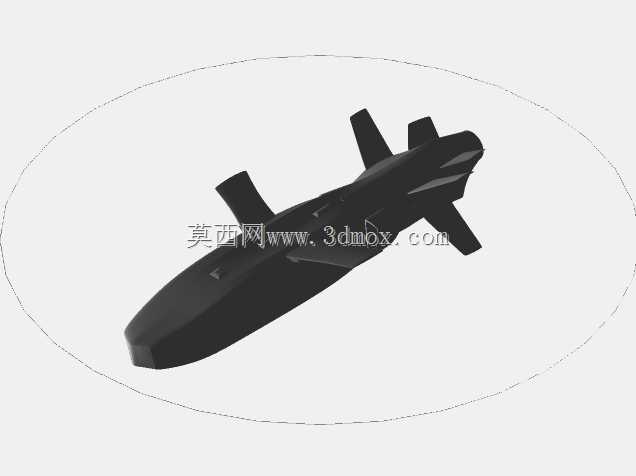

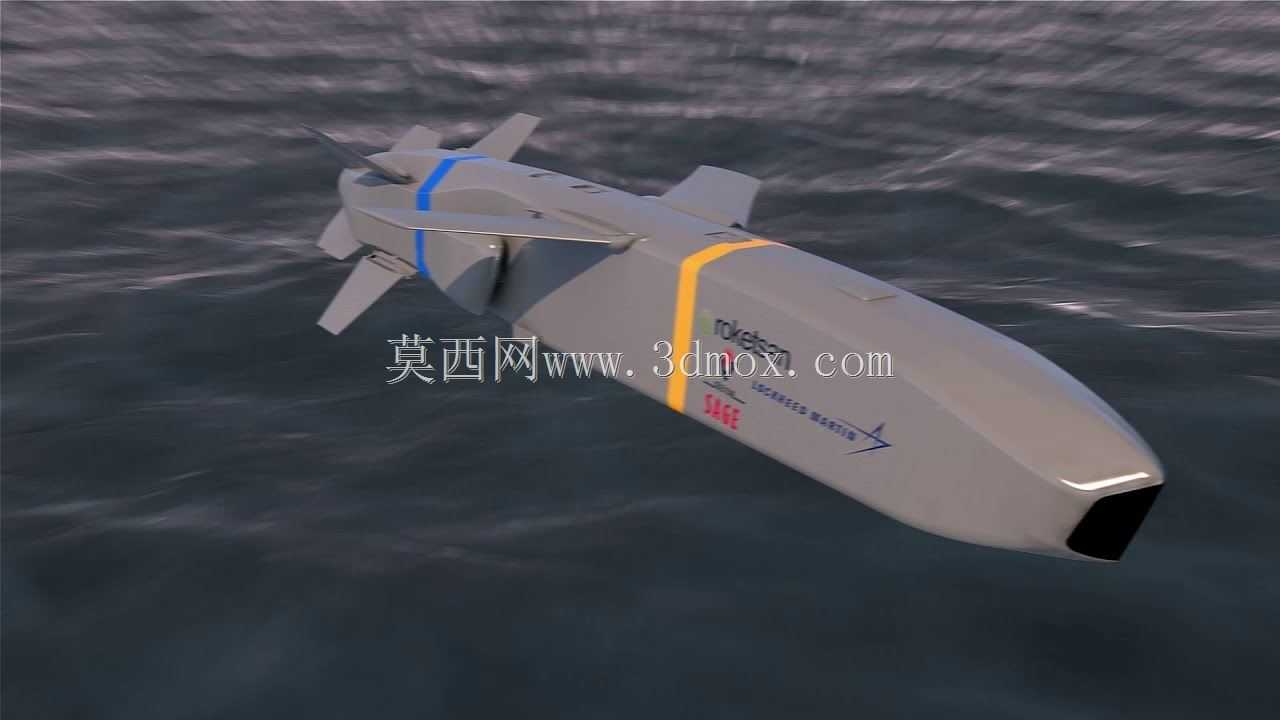

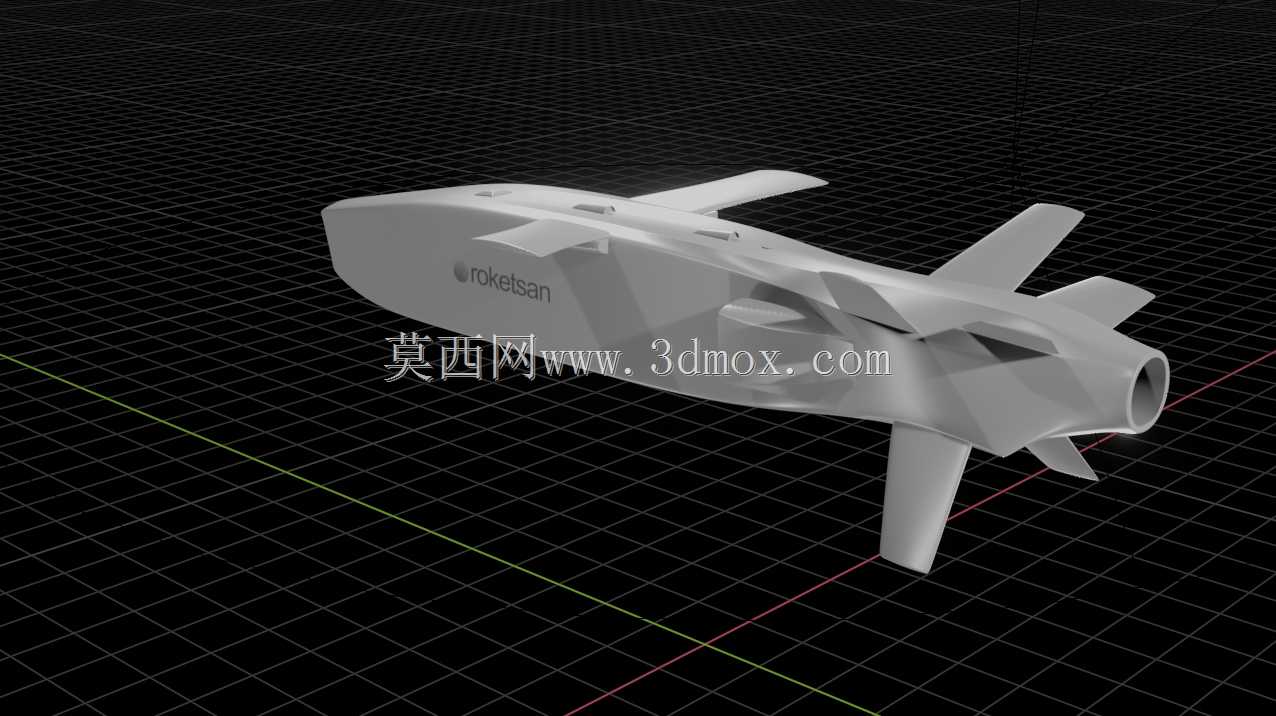

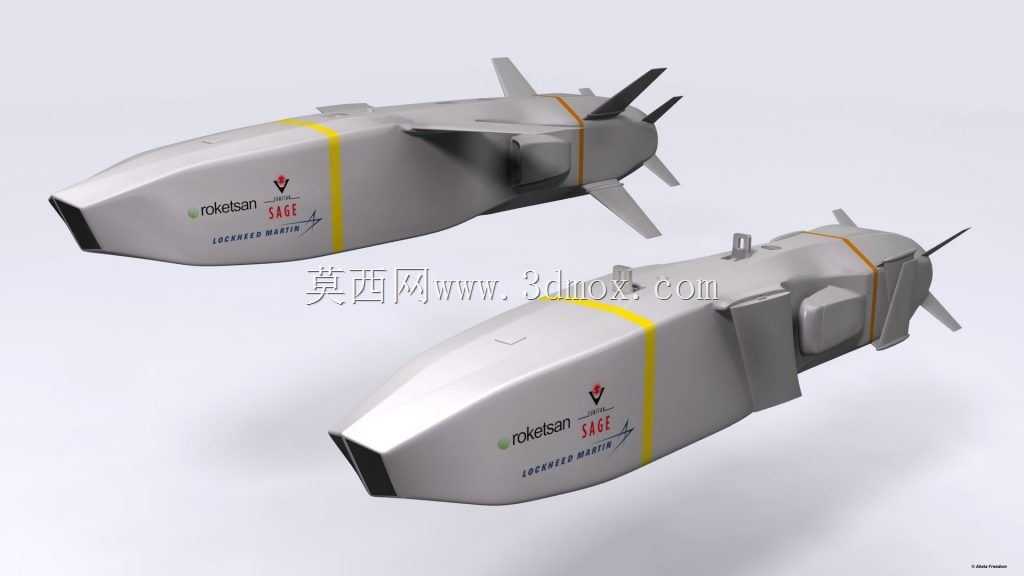

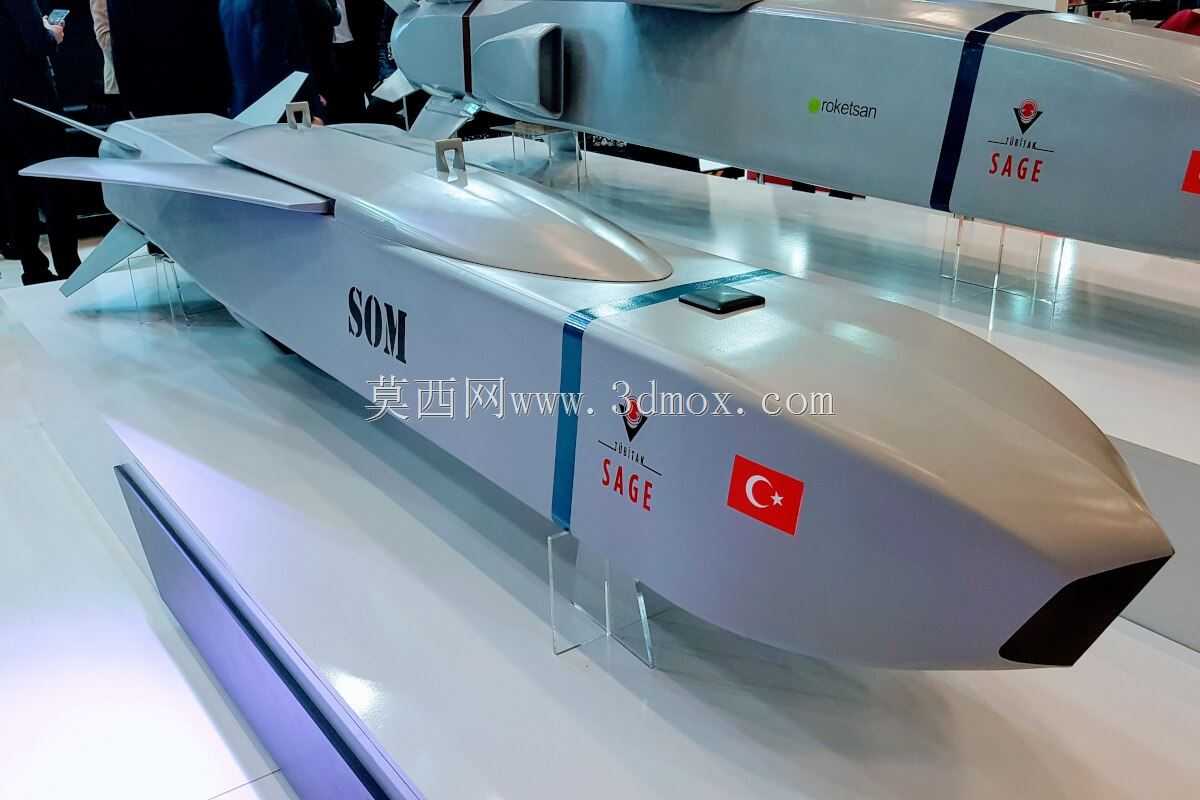

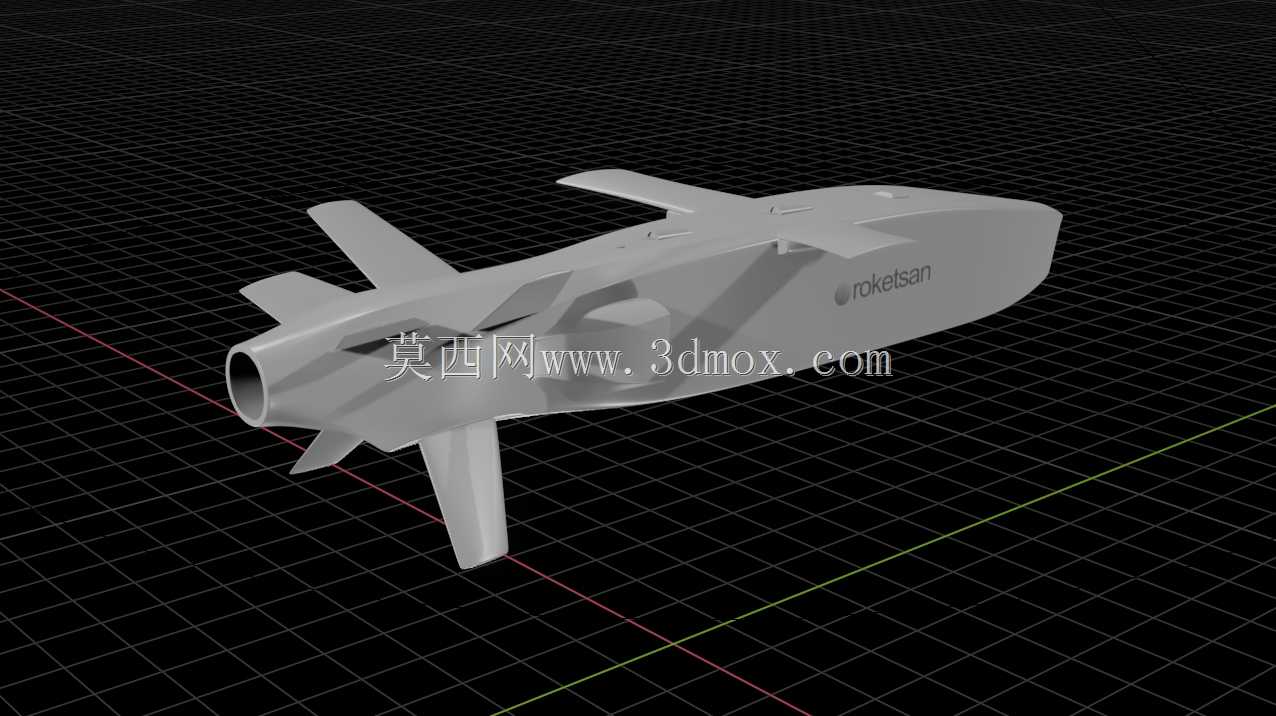

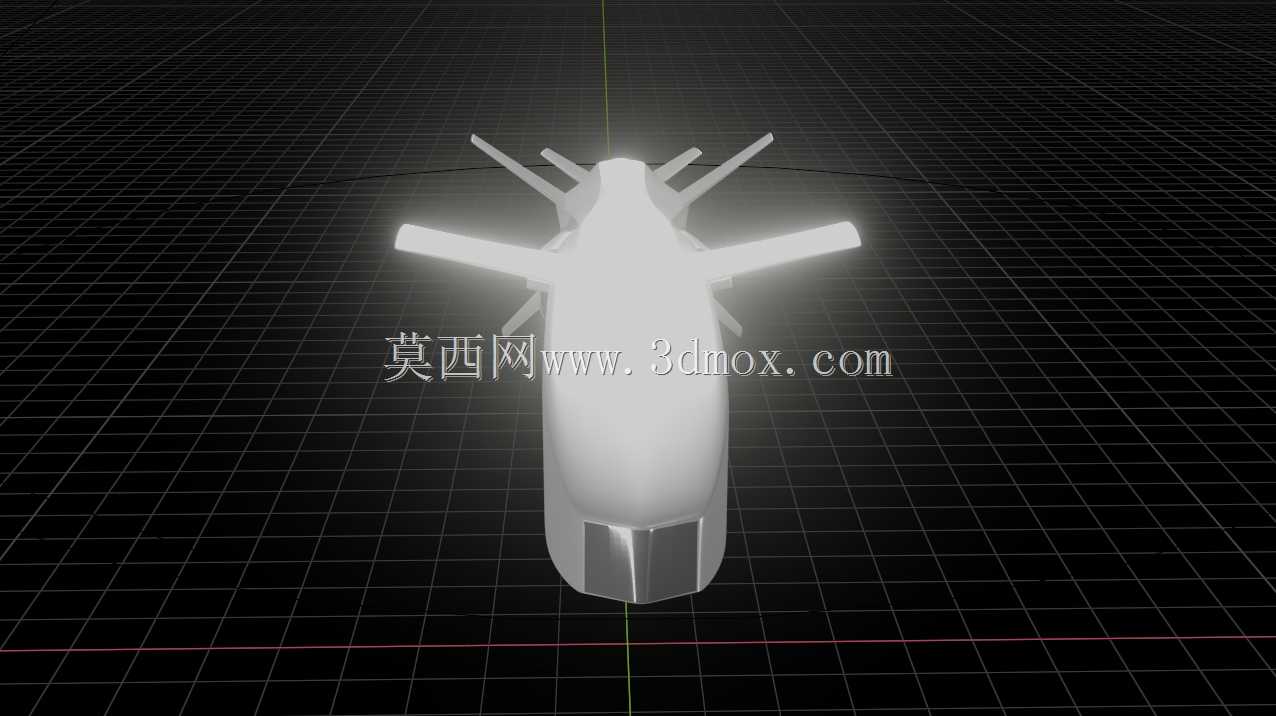

　　该套三维数模围绕机载远程防区外打击弹药展开，完整还原了弹体低阻修形、折叠/展开式气动翼面、尾部稳定舵面以及模块化舱段的外形与装配关系，可用于航空装备结构认知、挂载方案校核、防务展陈演示、仿真场景搭建与教学训练素材制作。从工程视角看，这类弹药的核心价值在于让载机不必进入目标周边密集防空圈，在较远距离完成投放后脱离，导弹依靠自身导航与制导链路飞向预定目标，因此外形设计并不追求单纯高速，而是在射程、隐身特征、巡航效率、载荷容积和载机适配之间取得平衡。弹身采用截面逐步过渡的长条形布局，头部做了明显的棱线与斜面修形，既有利于压缩正面雷达反射特征，也能为导引头、导航设备或战斗部预留连续内部空间。中部弹翼承担巡航阶段主要升力，

　　翼面与弹身的连接位置需要兼顾展开机构、收纳间隙和结构刚度；尾翼则用于姿态稳定与航向控制，各舵面之间的相对角度、后掠关系和根部过渡都直接影响飞行稳定性。建模时不能只把弹体看成一个封闭实体，舱段划分往往体现真实产品思路：前端可能布置导引与电气设备，中段容纳战斗部或燃料相关空间，后段布置动力、伺服与控制组件。模块化舱段设计便于根据任务更换制导方式、战斗部类型或射程配置，也使维护、挂装和检测更有秩序。对于结构设计人员而言，弹体表面的折线、倒角和翼面根部圆角并非装饰，而是气动、隐身、加工与强度约束共同作用的结果。尖锐棱线可以控制电磁波散射方向，较大的内部宽高比则有利于布置方形设备架和折叠机构；但棱线过渡又不能造成应力集中，因此在翼根、

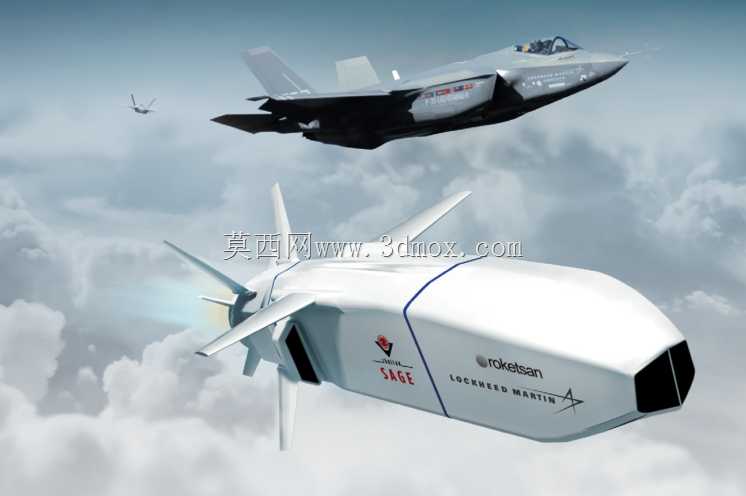

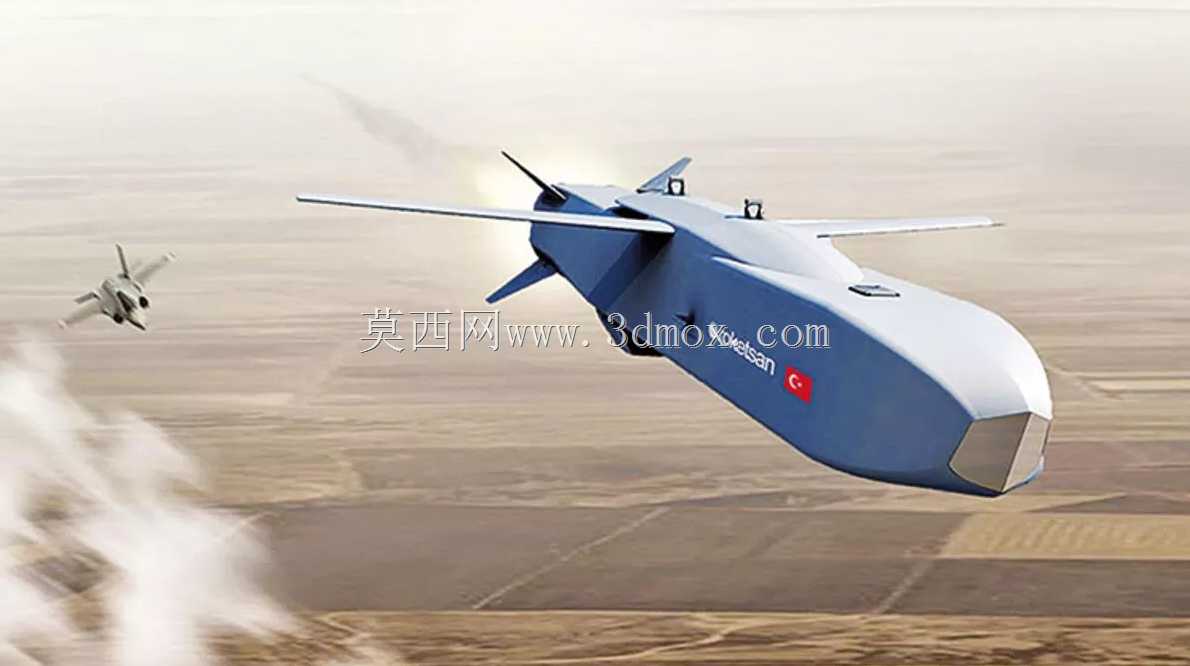

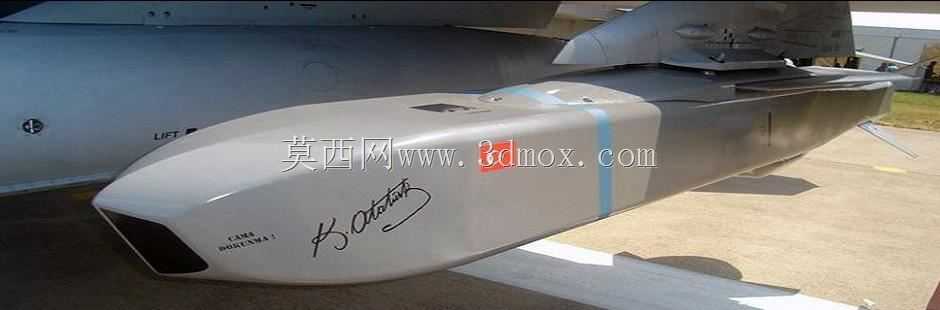

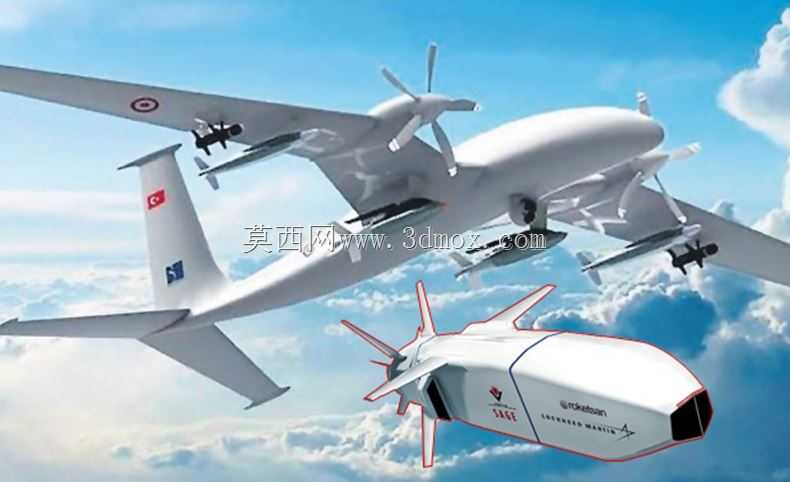

　　舵轴和吊挂接口附近通常需要保留合理圆角与加强区域。机载弹药还必须考虑挂装边界。弹体长度、最大宽度、翼面展开状态和离地间隙，都会影响战斗机机翼下挂点、内侧重挂点或弹舱适配。若用于翼下悬挂，需要核对弹体与挂架、邻弹、起落架舱门及地面保障设备的干涉关系；若考虑弹舱内挂载，则收纳后的翼面厚度、舵面外轮廓和吊挂接口高度更为关键。数模中翼面呈现展开状态，能够清晰表达巡航构型，但在实际工程评审中还应进一步补充折叠状态、挂装状态和地面拖车状态，以检查全寿命周期内的空间占用。从应用场景看，该类弹药主要面向纵深固定目标、防空节点、海面目标或高价值面目标，强调投放后自主飞行、航路规划和多任务适应能力。空射平台在高空或中空投放后，

　　弹体通过滑翔或动力巡航延长射程，减少载机暴露时间；弹翼展开时序、尾翼控制权限和导航初始化都与载机悬挂发射系统密切相关。三维模型在这类项目前期可用于总体布置沟通，帮助团队直观判断弹体长细比、翼面面积、尾翼容量和设备舱开口是否协调；在仿真环节，可导入视景系统生成低空突防、编队打击或靶场演示动画；在教学场景中，则可用来解释防区外武器与近距制导炸弹的差异，包括射程形成机制、气动布局取舍、隐身修形逻辑以及挂载兼容性要求。外形细节上，弹体下部和侧面应保持连续平滑，减少不必要的凸起；吊挂点通常位于重心附近，以保证投放瞬间姿态稳定。弹翼后掠与展长需要服务于巡航升阻比，尾翼则需提供足够配平能力。若后续深化模型，可继续补充挂架接口、舱段分界线、舵轴位置、导引头窗口和表面维护口盖，使数模从外观展示进一步接近工程评审用途。整体而言，该作品抓住了现代防区外导弹的典型特征：低可探测修形、长航时气动布局、模块舱段和机载适配边界，适合作为航空武器装备结构研究与三维场景构建的基础资产。
