共轴双旋翼遥控航模直升机组装结构

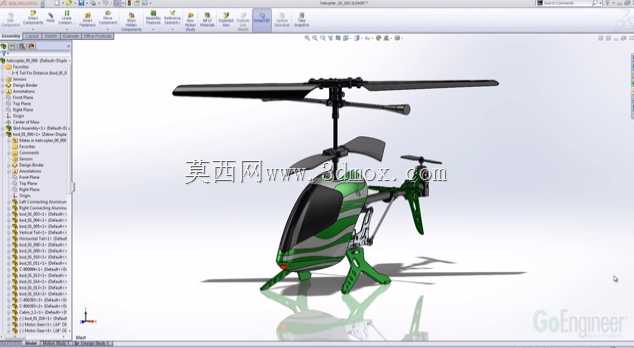

　　这套小型共轴双旋翼直升机结构面向室内外低速航模飞行、旋翼机构验证和轻型飞行器教学演示场景，整机采用紧凑的立式主轴布局，将旋翼系统、机身壳体、尾梁、尾桨和三点式起落架整合在同一装配体中，能够直观呈现微型遥控直升机从升力产生到姿态稳定的主要机械关系。模型在建模时保留了主旋翼夹座、旋翼轴、平衡杆、尾撑连接、脚架支腿等关键零件的相对位置，适合用于航模结构拆解、旋翼布置校核、展示动画制作以及轻型飞行器方案前期评估。

　　旋翼部分采用上下两层主旋翼同轴布置的思路，两层旋翼围绕同一主轴反向旋转，可在较小机身尺度下抵消单旋翼带来的反扭矩，减少传统尾桨在航向平衡上的功率负担。主旋翼桨叶细长，桨根通过夹座与旋翼头连接，桨叶平面形状向桨尖逐渐收窄，有利于在低转速、小尺寸条件下获得较平稳的升力分布。旋翼头上方设置横向稳定杆和配重组件，其作用是在微型直升机受到轻微姿态扰动时，通过陀螺效应延缓机身倾侧变化，使飞行姿态更容易控制。主轴从机身顶部向上贯穿旋翼头，周围预留了传动件和紧固件的装配空间，实际设计中可在该轴线上布置内外轴、齿轮副或微型电机输出端。

　　机身中段采用流线型整流罩思路，前部为弧形座舱罩，侧面以折线和曲面形成包覆结构，既容纳电池、接收机、舵机或减速机构，也为旋翼下洗气流提供较平滑的外形过渡。机身下部收窄并连接绿色起落架，左右两支斜置脚架向外展开，前脚点与后支撑点共同形成稳定的停放支撑面。起落架支腿带有弯折和加强形态，着陆时可通过轻微变形吸收冲击，同时较宽的支撑跨距能够降低地面停放和低速降落时侧翻风险。尾梁从机身后方向上延伸，末端设置小直径尾桨和垂直安定面，虽然共轴双旋翼已承担主要反扭矩平衡，尾桨仍可用于航向微调，并在前进、侧飞和转向过程中增强尾部方向稳定性。

　　从安装边界看，整机最大外廓由主旋翼直径决定，旋翼旋转面远宽于机身宽度，因此在装配、包装和飞行场地评估时，需要以桨尖扫掠范围作为安全边界。机身宽度主要受整流罩和起落架展开尺寸控制，尾梁长度则影响尾桨到重心的力臂，尾梁越长，航向修正越灵敏，但也会提高尾部结构刚度要求。建模时应重点检查旋翼桨尖与尾梁、安定面之间的间隙，确保上下旋翼在柔性桨叶可能上下挥舞时不发生干涉；起落架脚点需要落在重心投影附近，避免硬着陆时出现机头前倾或尾梁触地。

　　结构设计上，主旋翼夹座、主轴套、尾梁接头和起落架固定点属于载荷集中区域，宜采用局部加厚、肋板或金属嵌件方式提高连接可靠性。桨叶可按轻质薄壁件思路处理，在保证翼面形状的同时控制转动惯量；机身罩则可拆分为左右壳体，便于内部电子件安装和维护。尾桨传动轴或独立电机的走线空间应沿尾梁内部预留，避免外露线路影响气动外形。整机组装完成后，可通过旋翼盘面对地高度、起落架压缩量、尾桨离地间隙等尺寸判断起降安全性，也可借助三维剖切视图检查内部器件与壳体之间的维护空间。该结构不以大型载人飞行器载荷为目标，而强调微型航空器的机构完整性、装配关系和飞行稳定性，对航模开发者理解共轴旋翼、尾梁布局、着陆支撑和整机重心匹配具有较强的参考价值。
