激光制导小型机载战术导弹结构

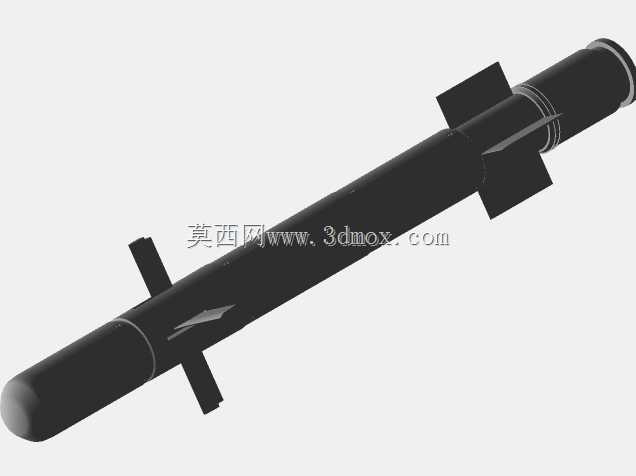

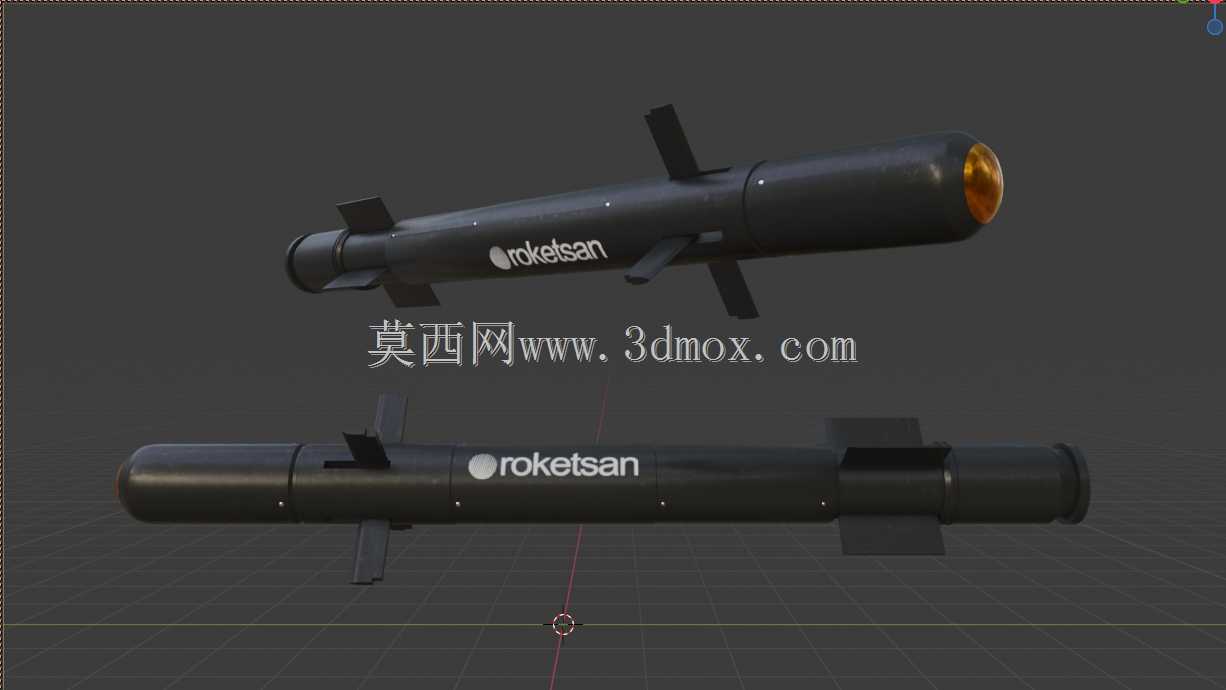

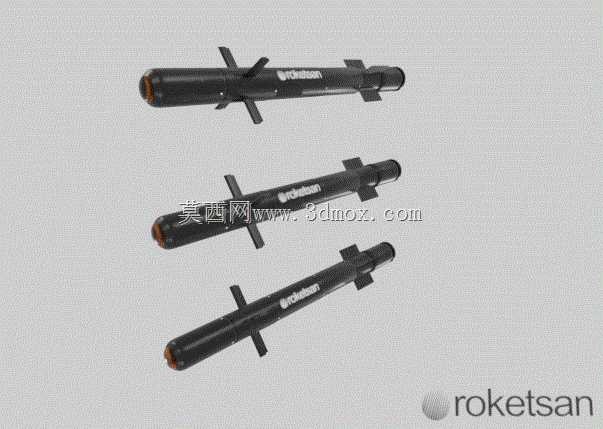

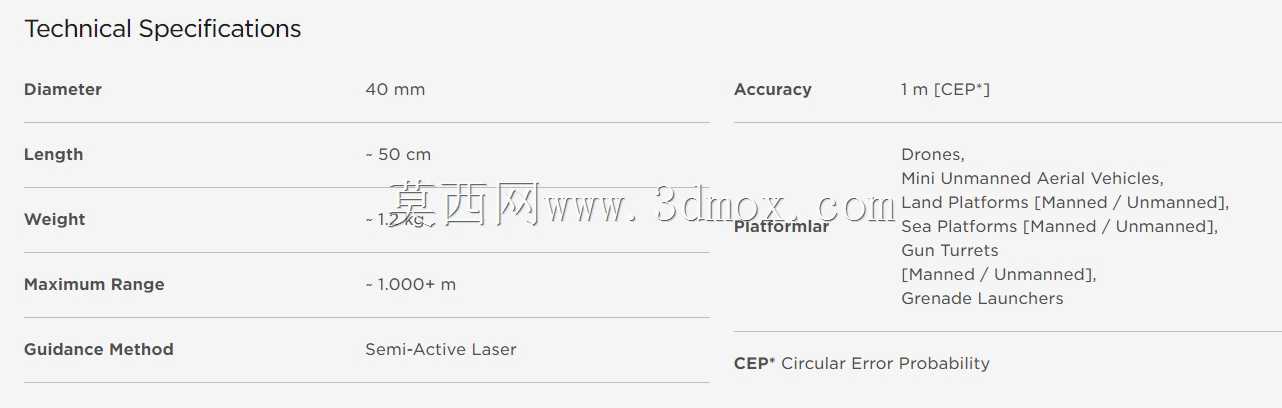

　　该结构围绕小型空面制导武器的挂载适配展开，弹体采用细长圆柱形主体布局，整体气动外形服务于低速无人机、轻型固定翼平台及小型直升机的外挂使用需求。弹身前段布置导引与引战相关舱段，中段容纳控制、能源和战斗部功能区，后段衔接稳定与动力相关结构；沿弹体周向分布的小型弹翼和尾翼用于提供飞行稳定性与姿态修正力矩，翼面尺寸受到挂点空间、发射筒边界和平台离地间隙限制，设计时需要同时兼顾升阻特性、折叠收纳和装配干涉。

　　从实际用途看，这类小型弹药主要用于对固定点目标、轻型车辆、阵地设施和人员暴露区域进行精确打击。相比无控火箭弹，激光制导方式能够在末段根据目标反射信号修正弹道，降低对载机瞄准精度和投放条件的依赖；相比大型空地导弹，它的重量、后坐冲击和挂载占用更小，更适合载荷能力有限的无人平台。作战使用中，目标可由载机自身光电设备或地面照射单元指示，武器在发射后沿规划弹道进入导引头视场，随后完成偏差修正并命中目标区域。

　　结构设计的重点并不只是把弹体画成圆筒，而是要把气动面、舱段连接、导引头视场、挂载界面和运输约束统一考虑。弹翼通常采用薄而短的十字形或近似十字形布置，便于在滚转、俯仰和偏航方向形成对称控制基础；尾段稳定面需要避开发动机喷口或尾部连接件，同时保证发射离轨后气流作用方向明确。各舱段之间多采用环形对接面、止口和紧固件传递载荷，模型中应体现同轴装配关系，避免出现舱段错位、翼面嵌入弹身过深或尾翼与喷流区域冲突的问题。

　　安装边界方面，小型导弹对挂架宽度、吊挂点间距和翼面展开高度较敏感。若用于无人机翼下挂载，需要核对弹体最粗外径与挂梁之间的间隙，检查上翼面是否触碰挂架，尾翼是否影响载机襟副翼运动；若采用管式发射或箱式发射，则弹翼、尾翼往往需要折叠或贴弹布置，展开机构的旋转轴线、锁定位置和气动面展开后的角度都应在三维结构中明确表达。弹体前后方向还需保留导引头窗口、引信作用区、保险解除机构和地面维护接口的空间，不能为追求外形简洁而省略这些工程边界。

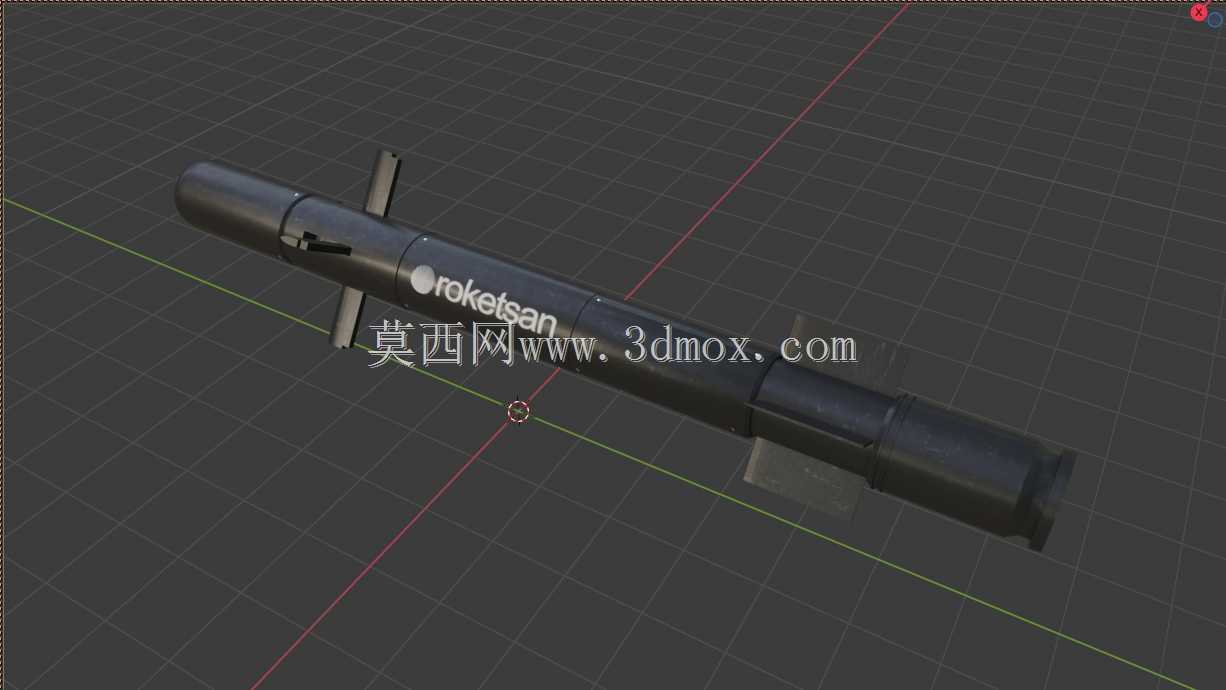

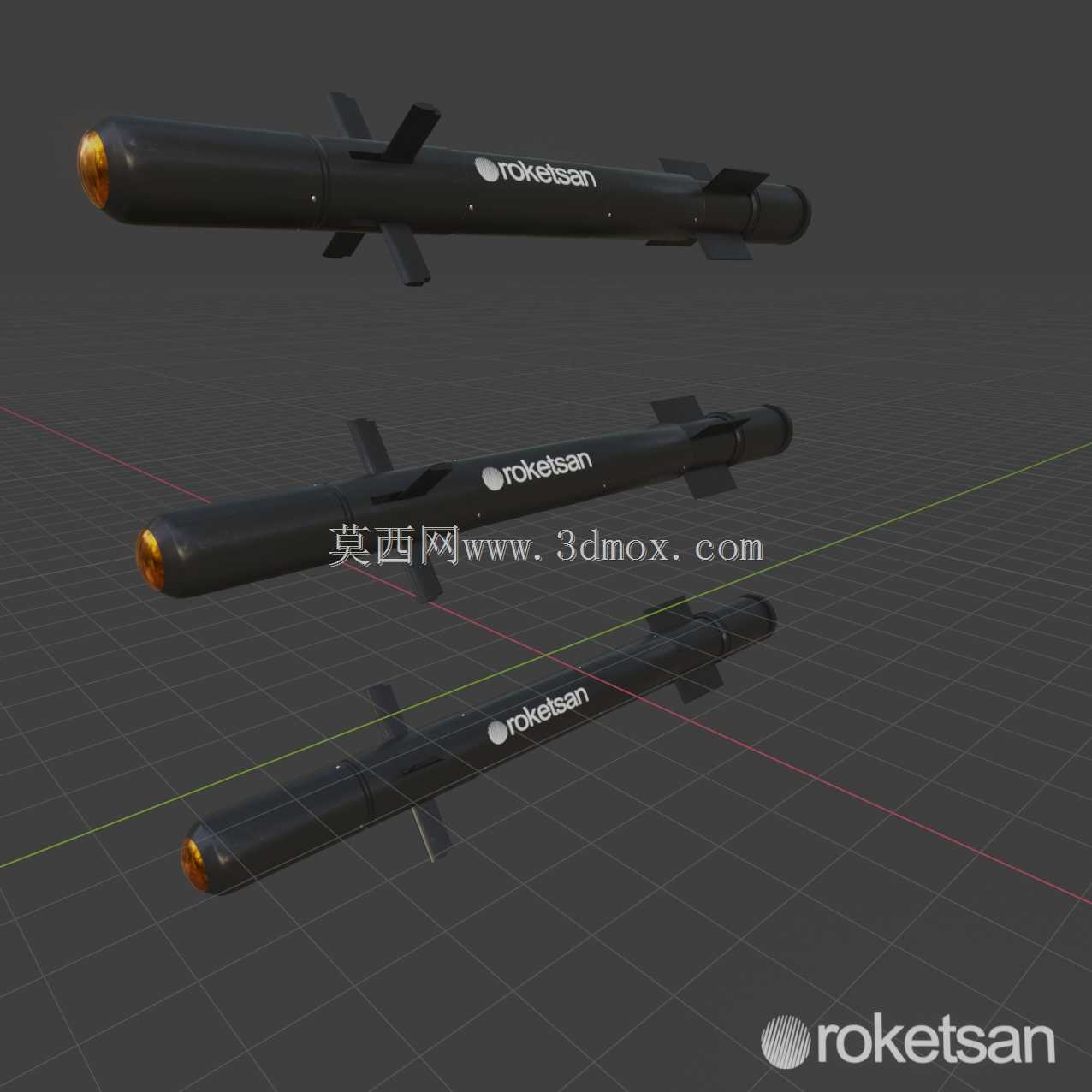

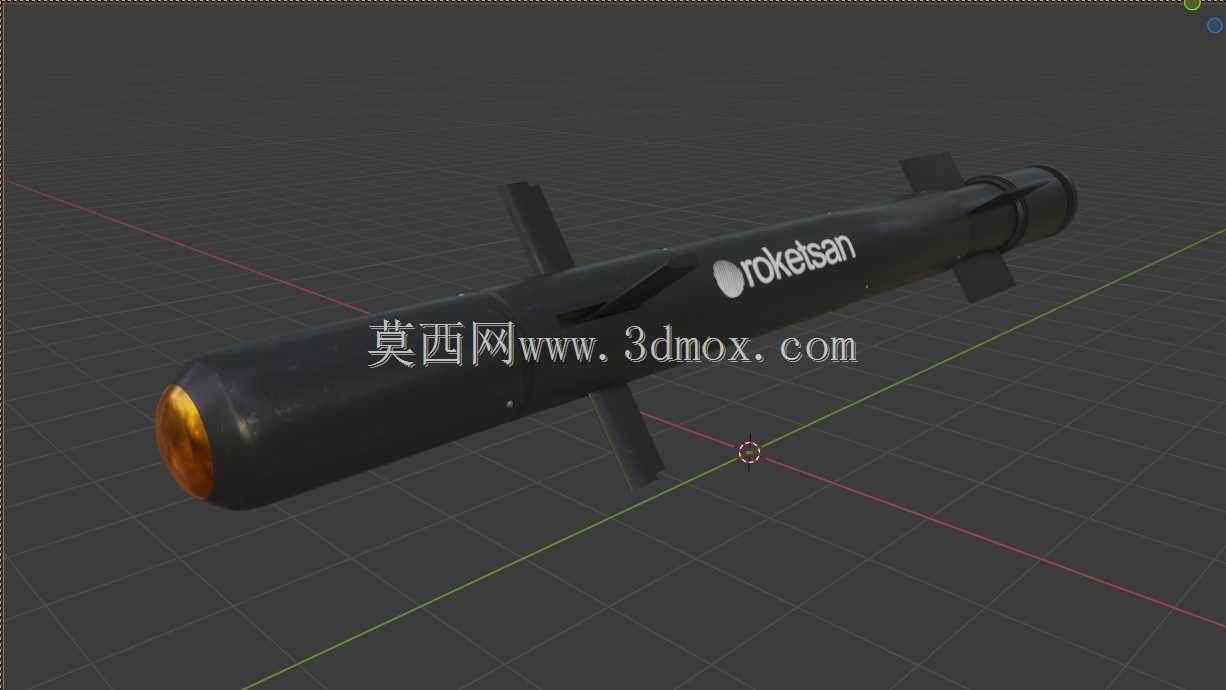

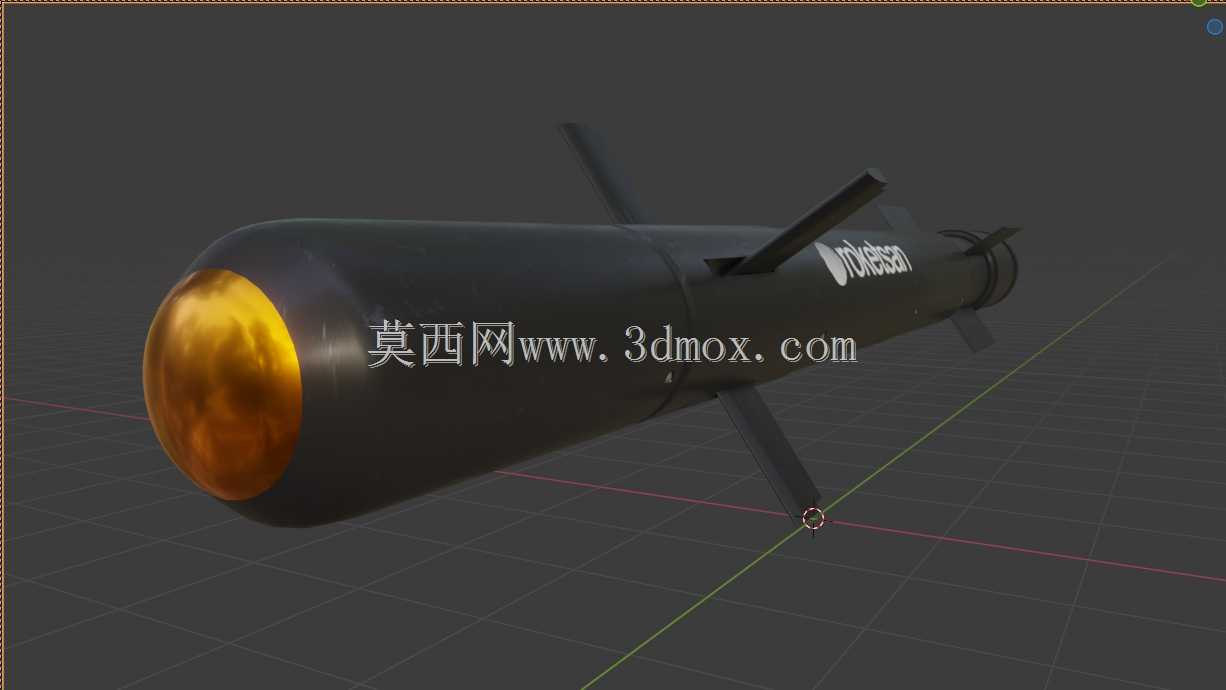

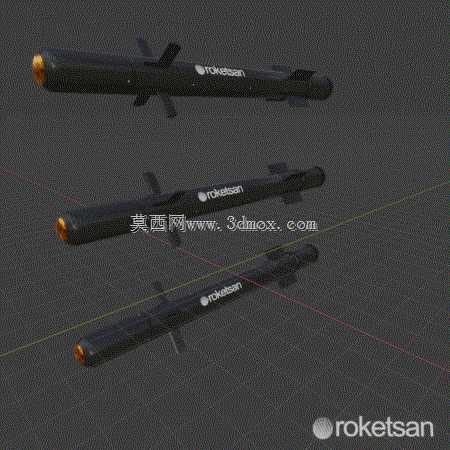

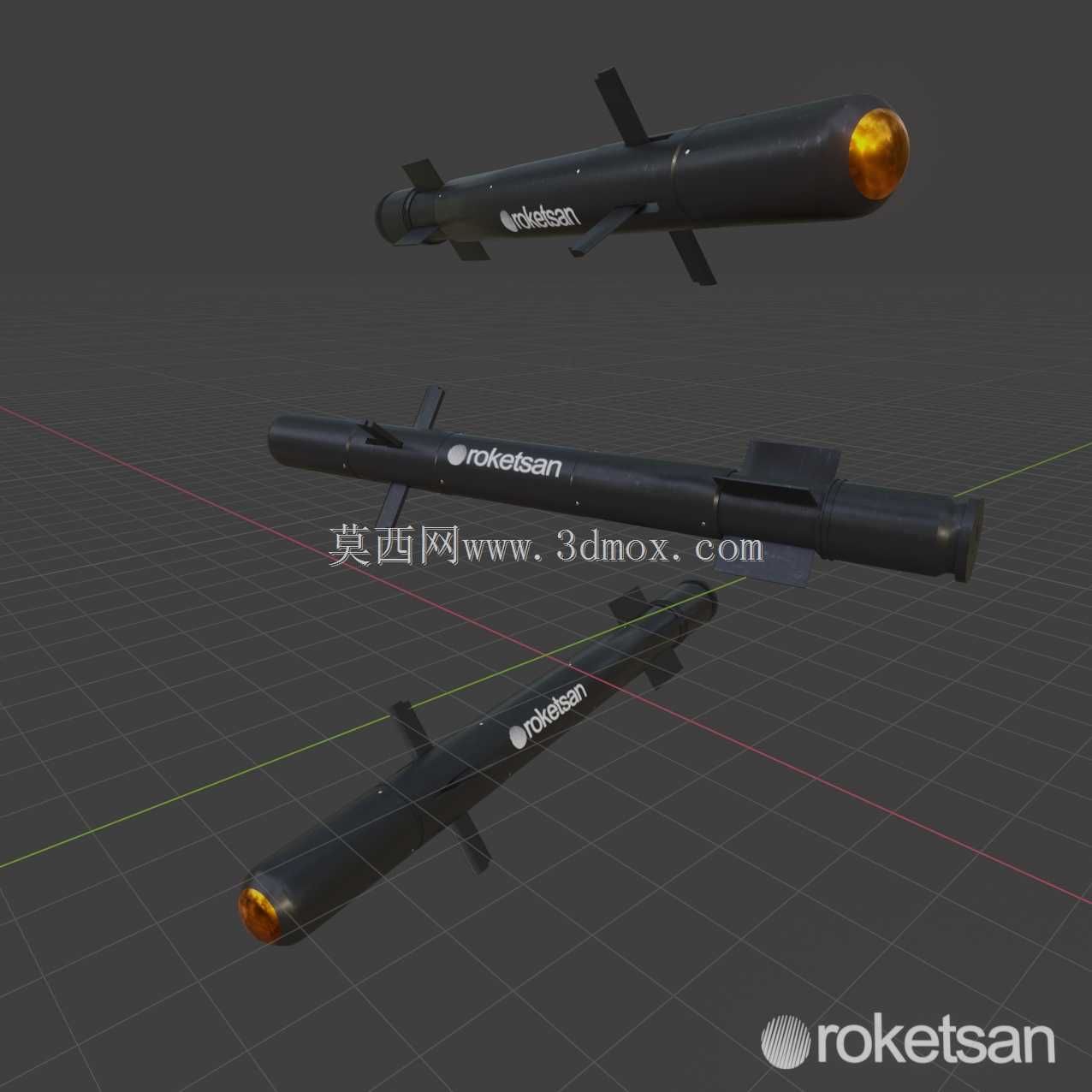

　　在三维建模处理上，圆柱弹身适合通过回转特征建立基础实体，再以周向阵列完成翼面、尾翼和连接凸台的布置；导引头、尾部收口和挂装接口可通过分段建模控制曲率变化。翼面与弹身相交处应保留真实过渡区域，便于后续检查粘接或紧固连接方式；表面标识、颜色分区和细小凸起虽然不影响总体外形，但能帮助评审人员识别前后舱段、操作方向和安装位置。对于结构设计人员而言，该类模型可用于挂载干涉检查、发射装置概念配型、无人机武器挂点布置以及教学演示；对于选型人员，则可直观看出武器尺寸量级、气动面展开范围和平台集成时需要预留的维护空间。

　　该武器的核心价值在于以较小的挂载代价获得精确打击能力，因此模型表达应突出紧凑弹体、周向稳定翼、末段制导舱段和多平台适配特征，而不是单纯追求外观装饰。工程评审时，可沿弹体轴线剖切检查内部舱段长度分配，也可将模型放入无人机翼下或发射筒装配环境中，验证翼展、尾翼高度、吊挂点和离轨路径是否满足使用要求。
