阿帕奇武装攻击直升机精细结构设计

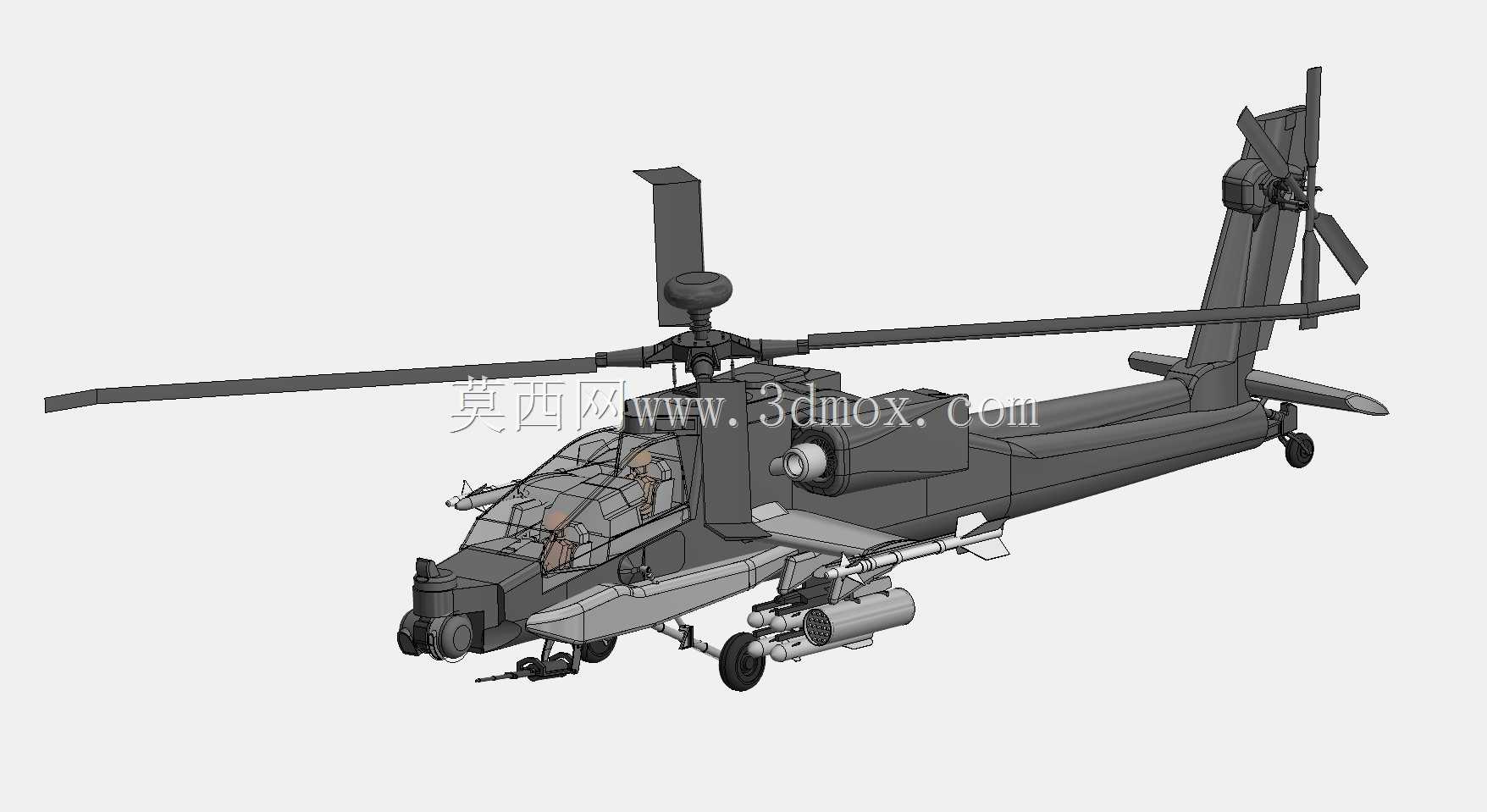

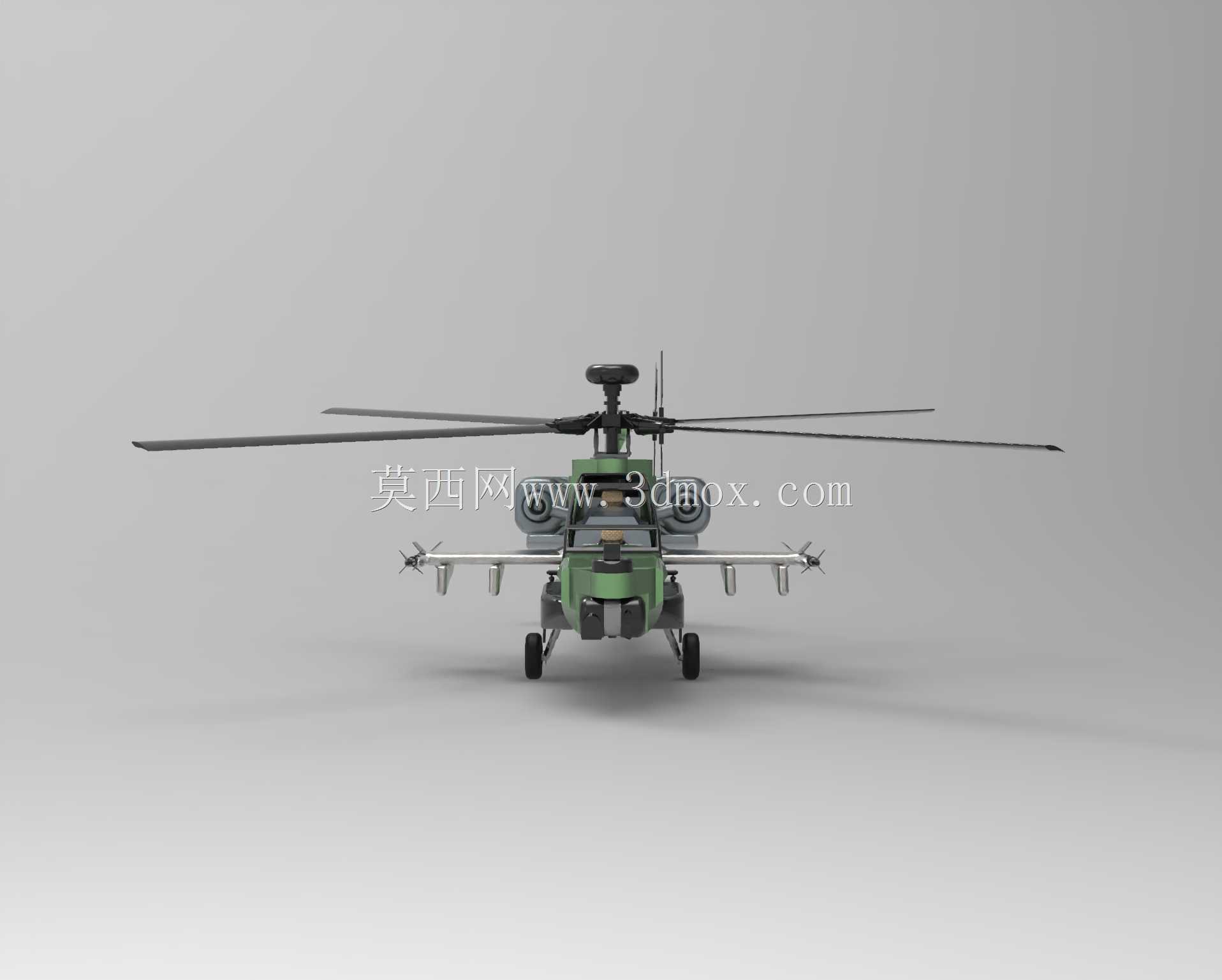

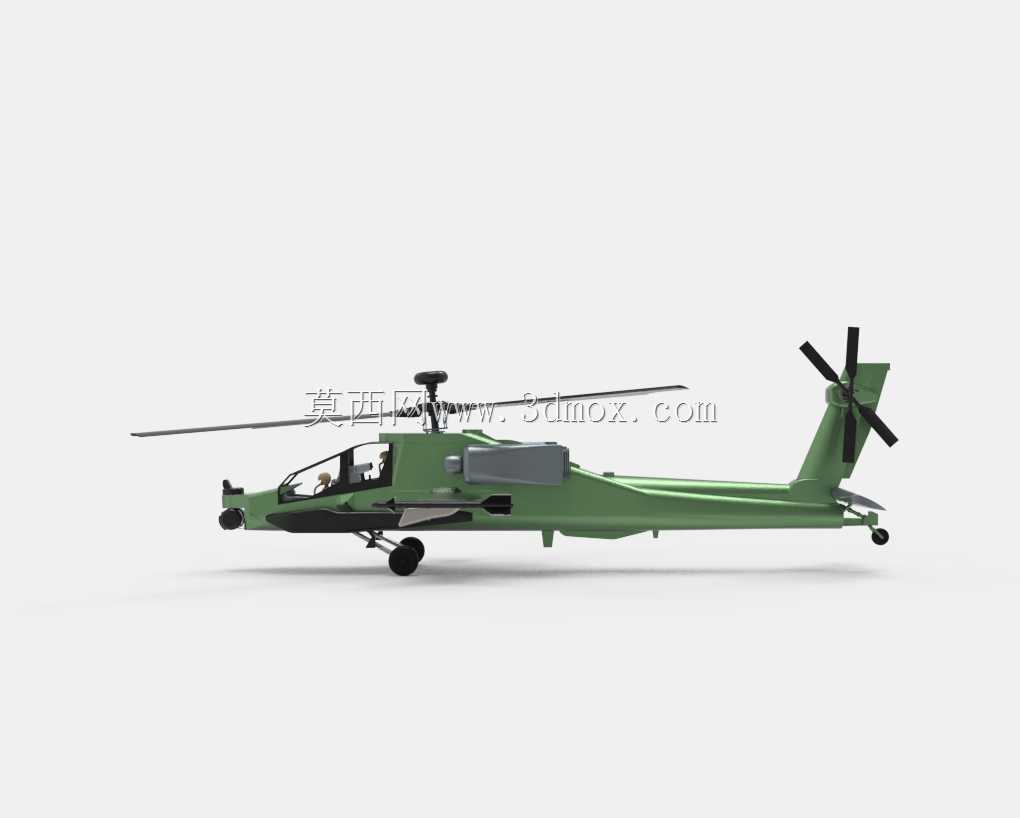

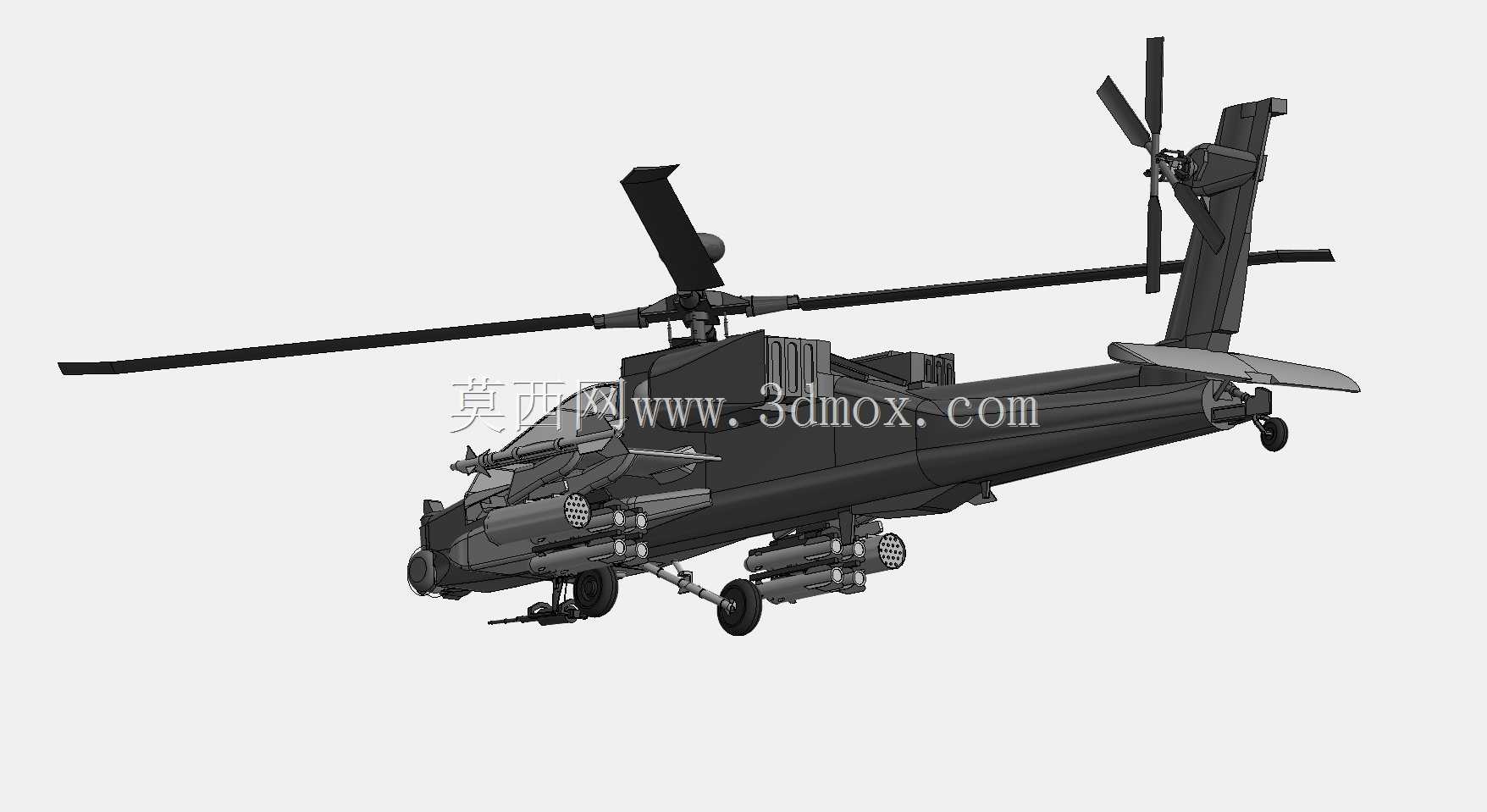

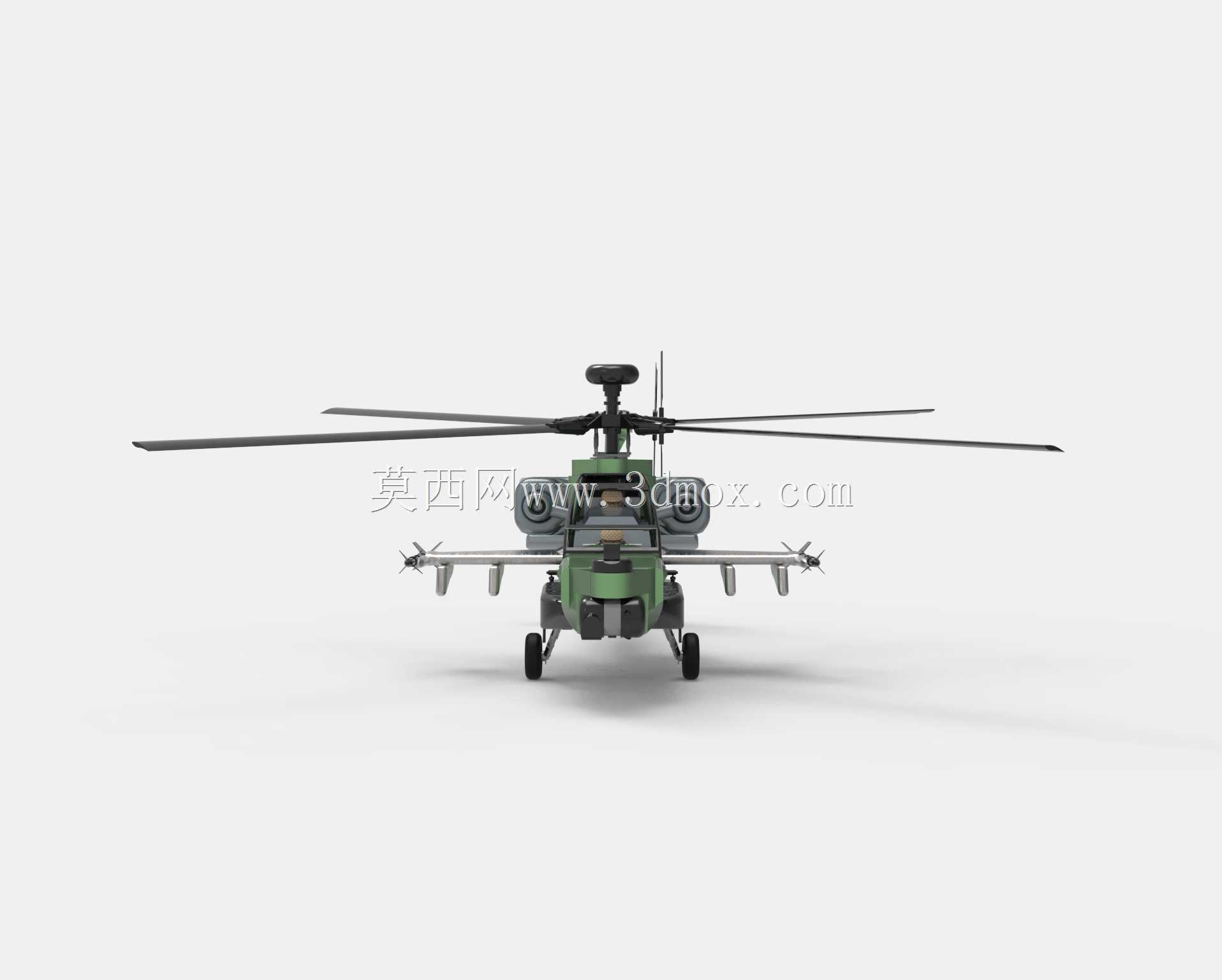

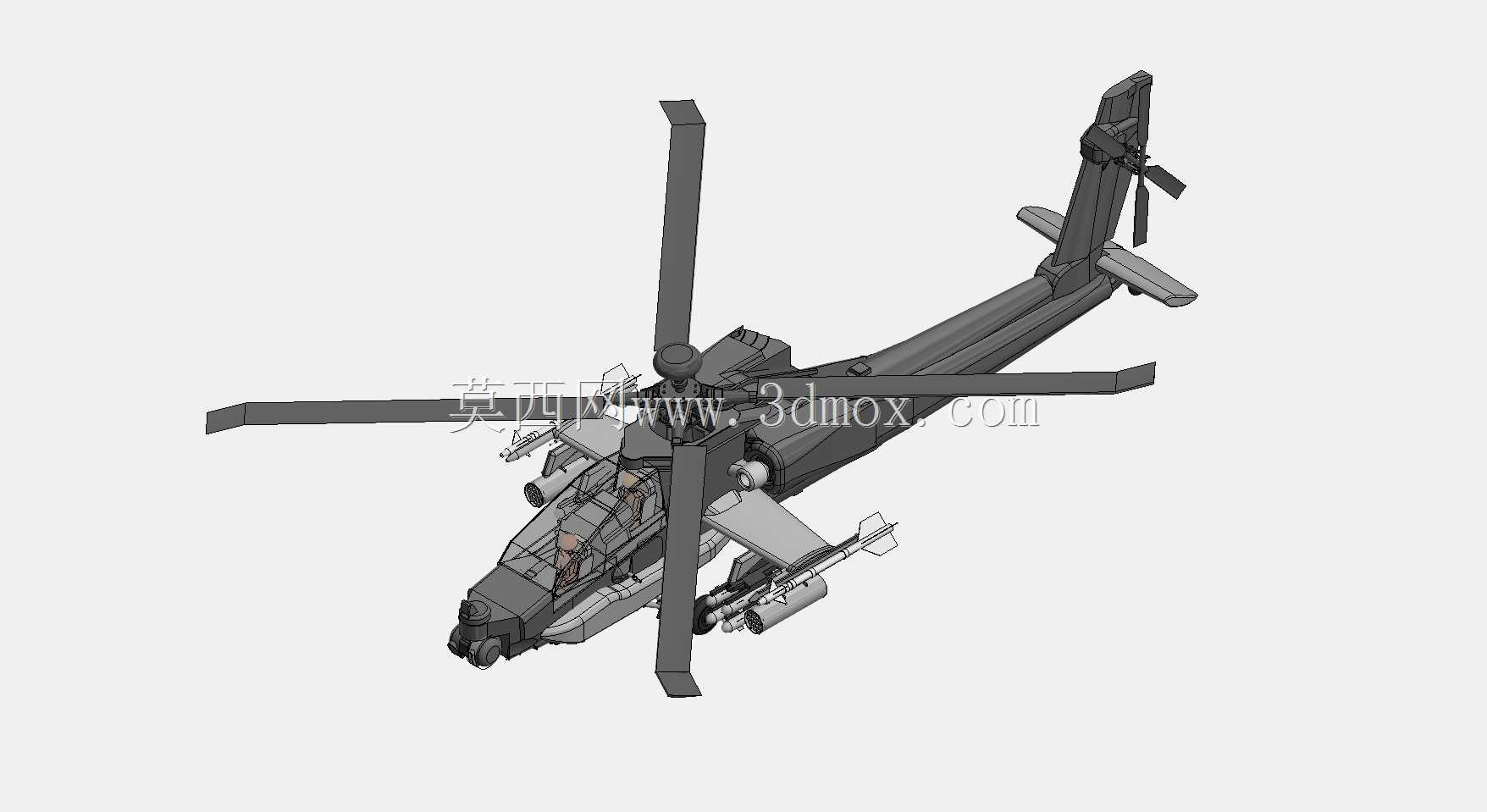

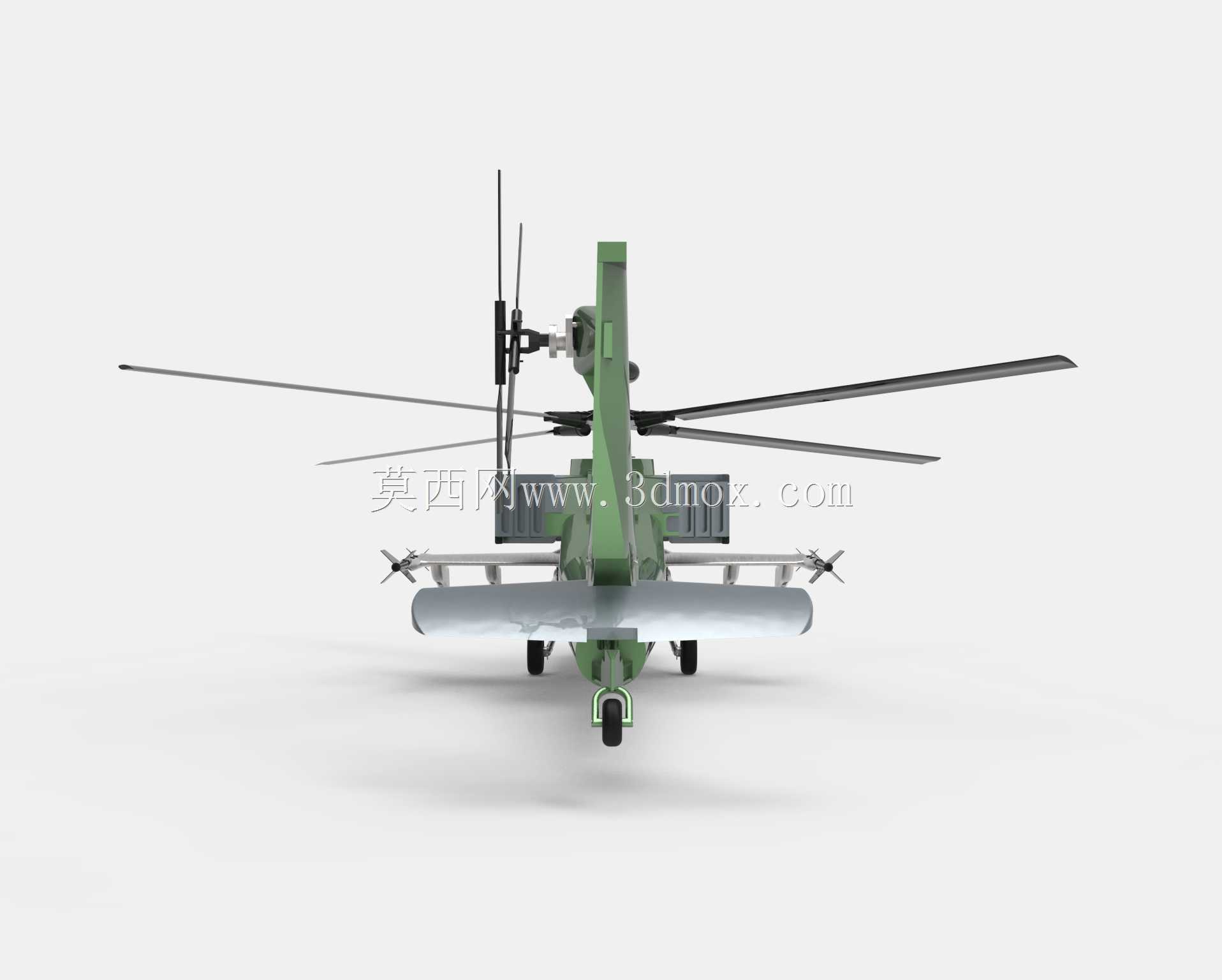

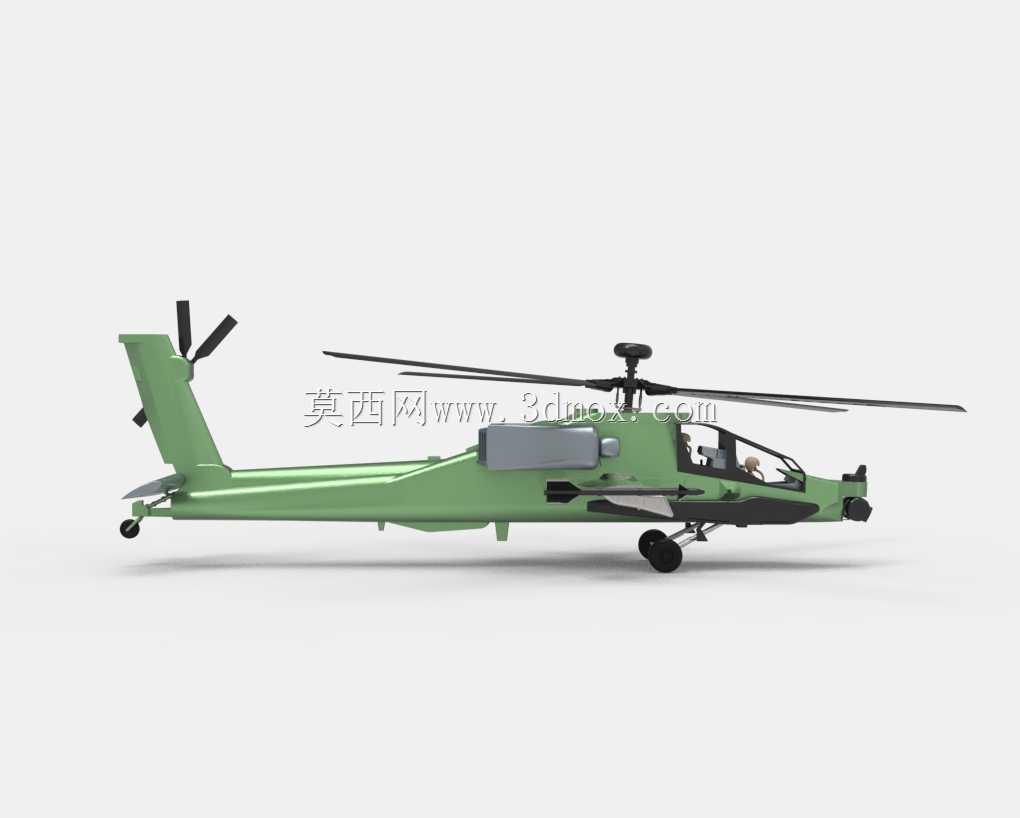

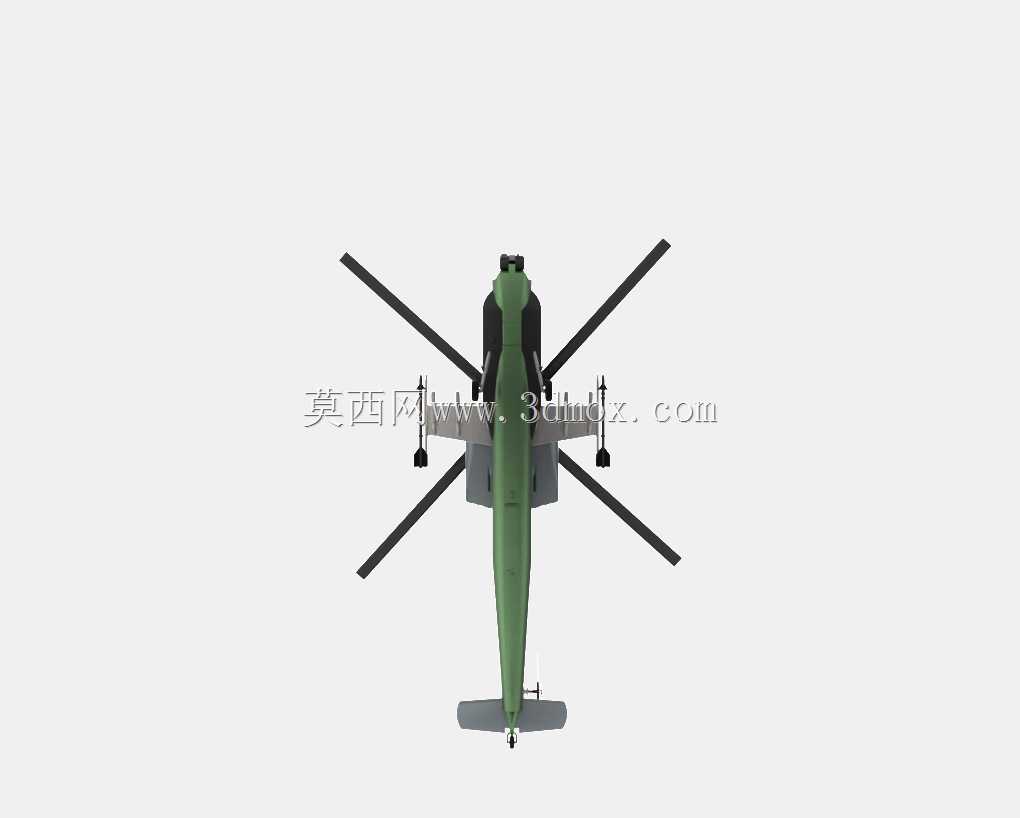

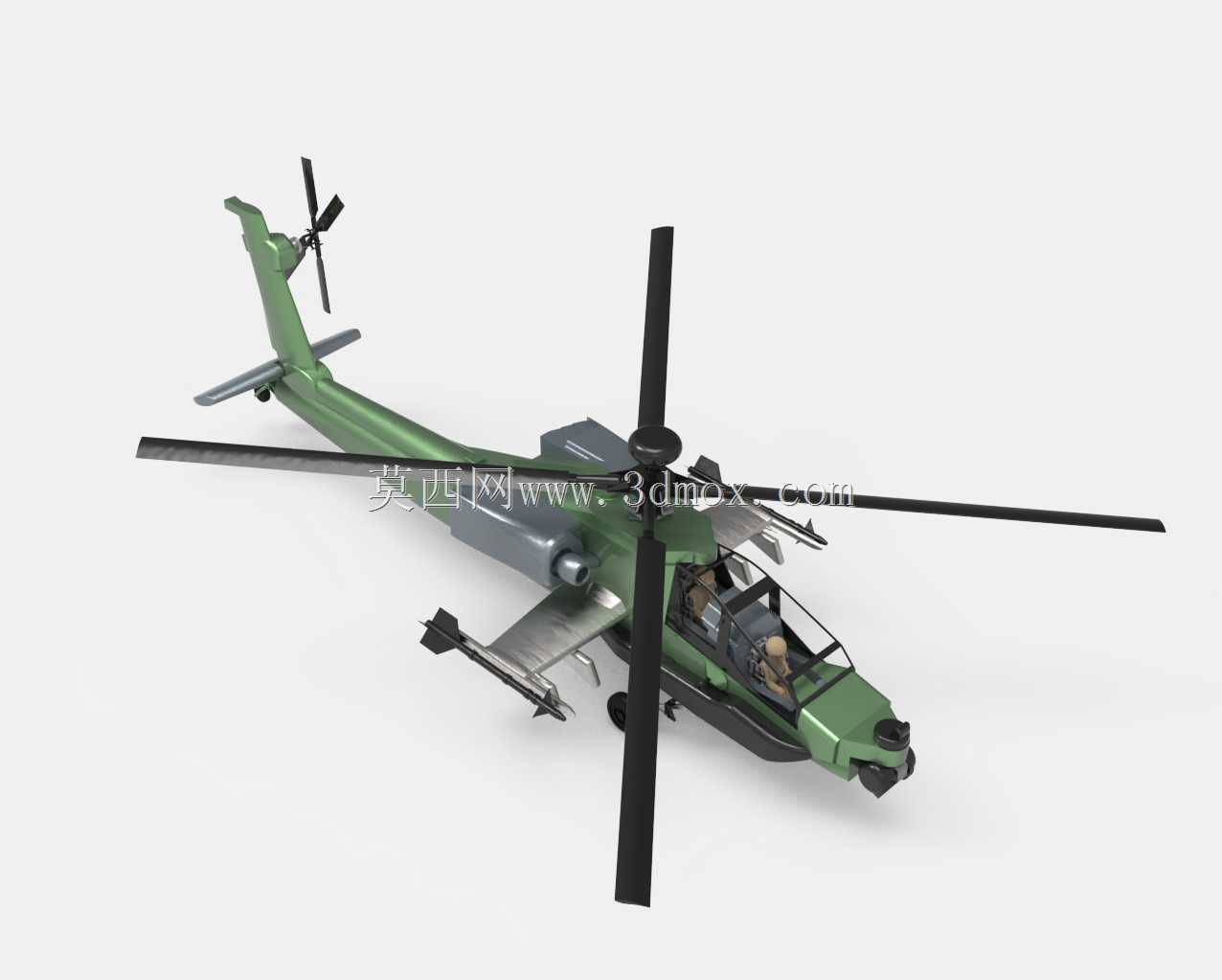

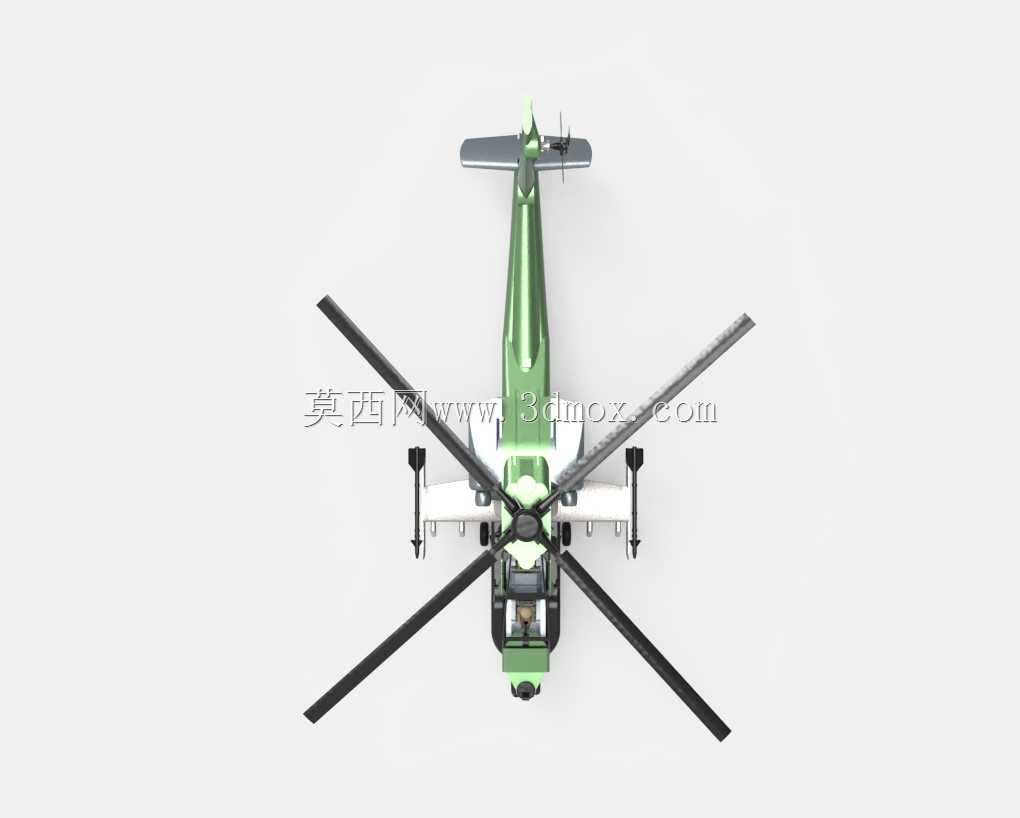

　　这套武装直升机三维结构方案，围绕现役重型攻击直升机的气动布局、任务载荷布置与旋翼系统逻辑完成全机零件拆分，整体建模思路完全贴合实体装备的装配层级，既可以作为航空装备结构教学的演示载体，也能支撑桌面级航模3D打印制作、军事场景沙盘搭建、航空科普展陈道具开发等场景使用。

　　从实际装备用途维度来看，这类纵列双座重型攻击直升机的核心定位是前线低空火力支援，承担装甲目标摧毁、低空火力压制、武装侦察护航、定点精确打击任务，整机结构设计完全围绕低空突防、抗打击生存、重载荷挂载三个核心需求展开。建模过程中首先还原的是串列双座阶梯式座舱布局，前座为武器操作工位、后座为飞行驾驶工位，座舱风挡采用多段折线防弹玻璃造型，机头下方预留观瞄转塔安装位置，这个位置在实机中集成红外探测、光学瞄准、激光测距模块，是整机火力引导的核心结构，建模时单独拆分出转塔旋转基座与光电探头外壳，清晰呈现观瞄系统的转动边界。

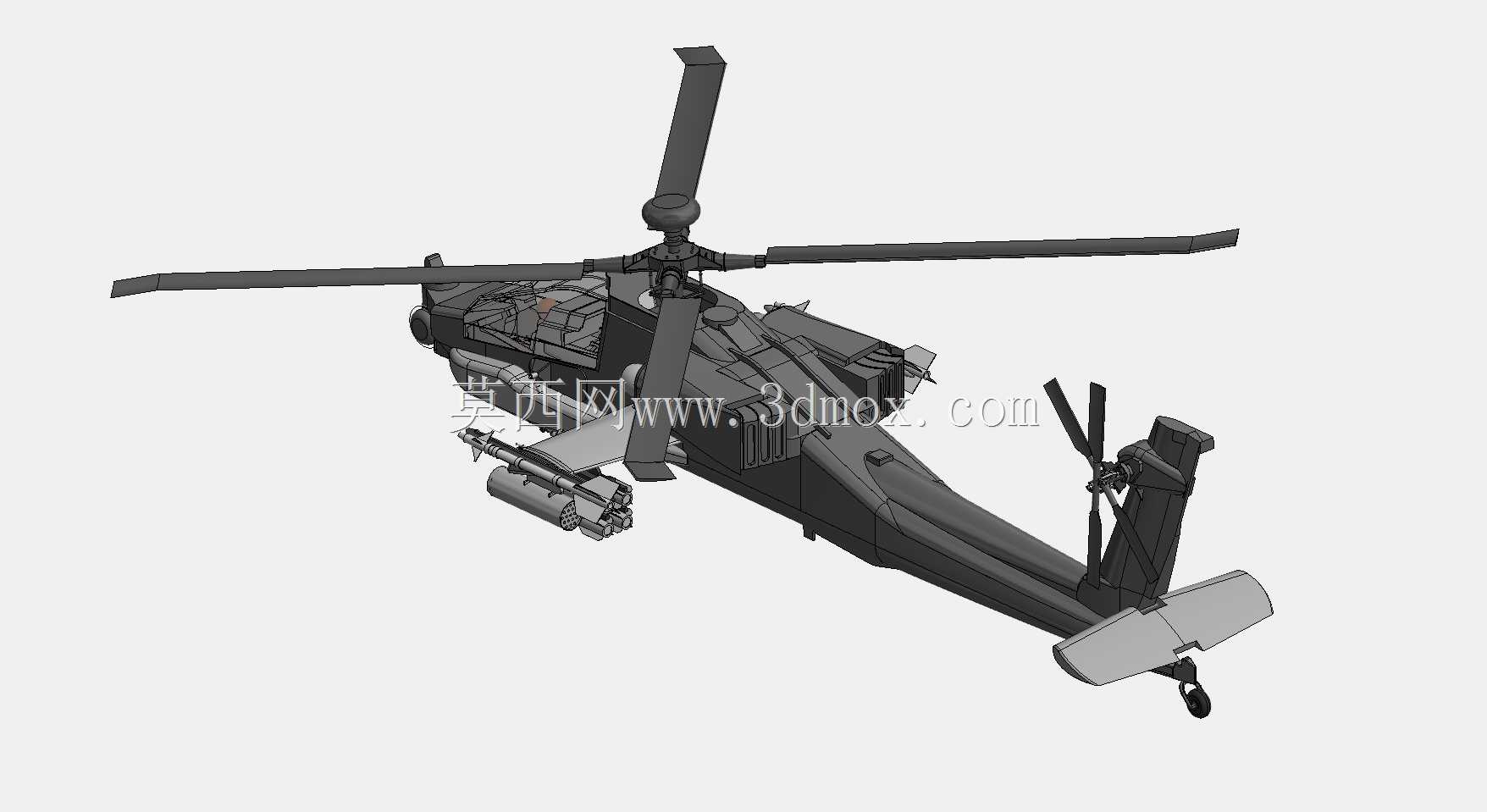

　　旋翼系统是整套模型结构拆分最细致的部分，主旋翼采用四片大直径柔性桨叶结构，桨毂中心设置挥舞铰、摆振铰与变距机构的装配占位，主桨叶从根部到翼尖完成翼型渐变与后掠修形，旋转扫掠范围完全参照实机旋翼直径比例设定，机身两侧预留足够的安全间距，避免旋翼转动时与机身短翼、尾梁结构发生干涉。尾梁末端布置尾桨系统，采用尾桨垂直安装布局，配套尾翼安定面、水平尾翼结构，尾桨的作用是抵消主旋翼旋转产生的反扭矩，同时实现航向姿态调整，建模时尾桨桨叶、尾桨传动轴、尾减速器壳体都独立成件，完整呈现尾传动系统的走向逻辑。

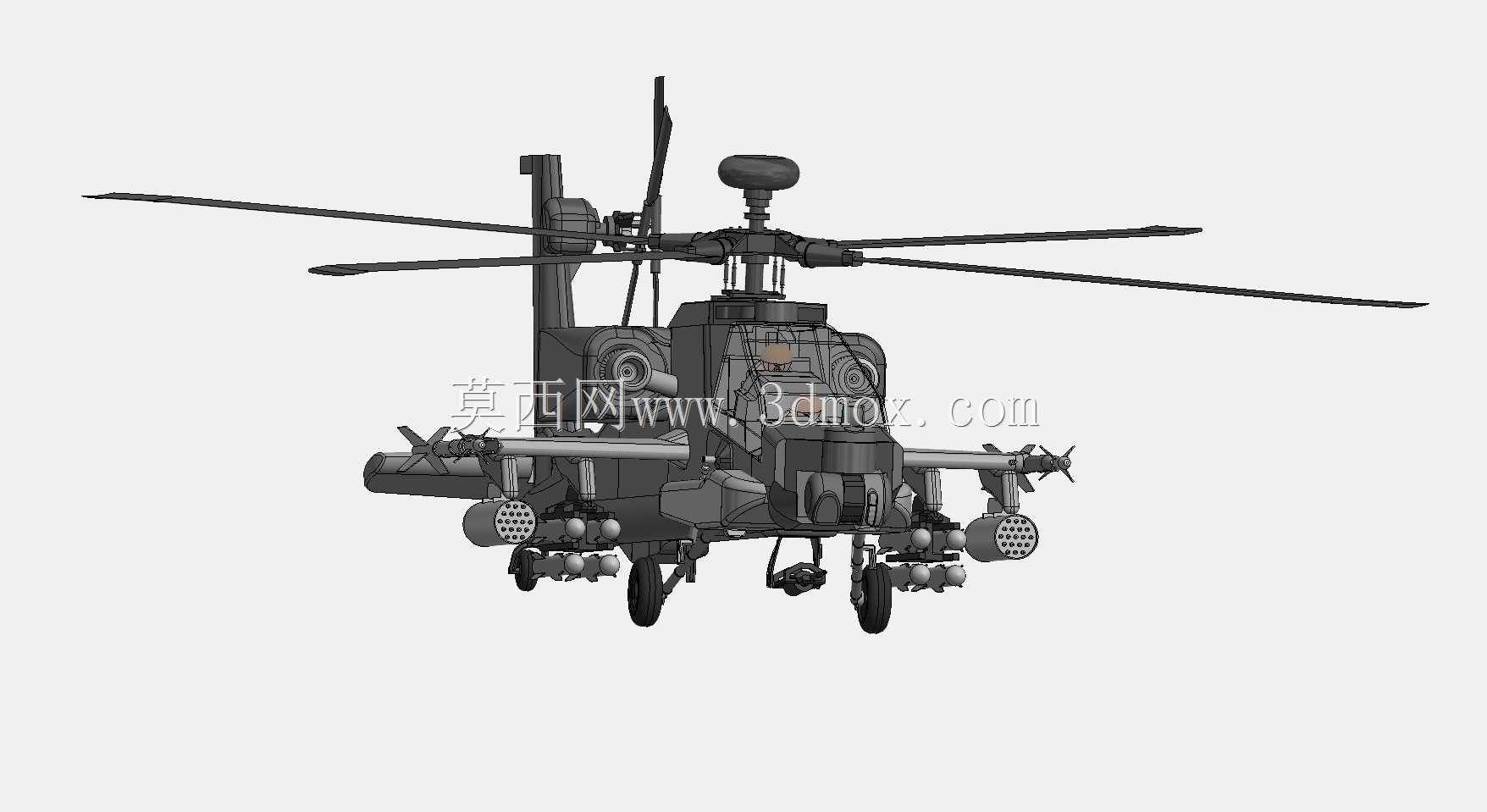

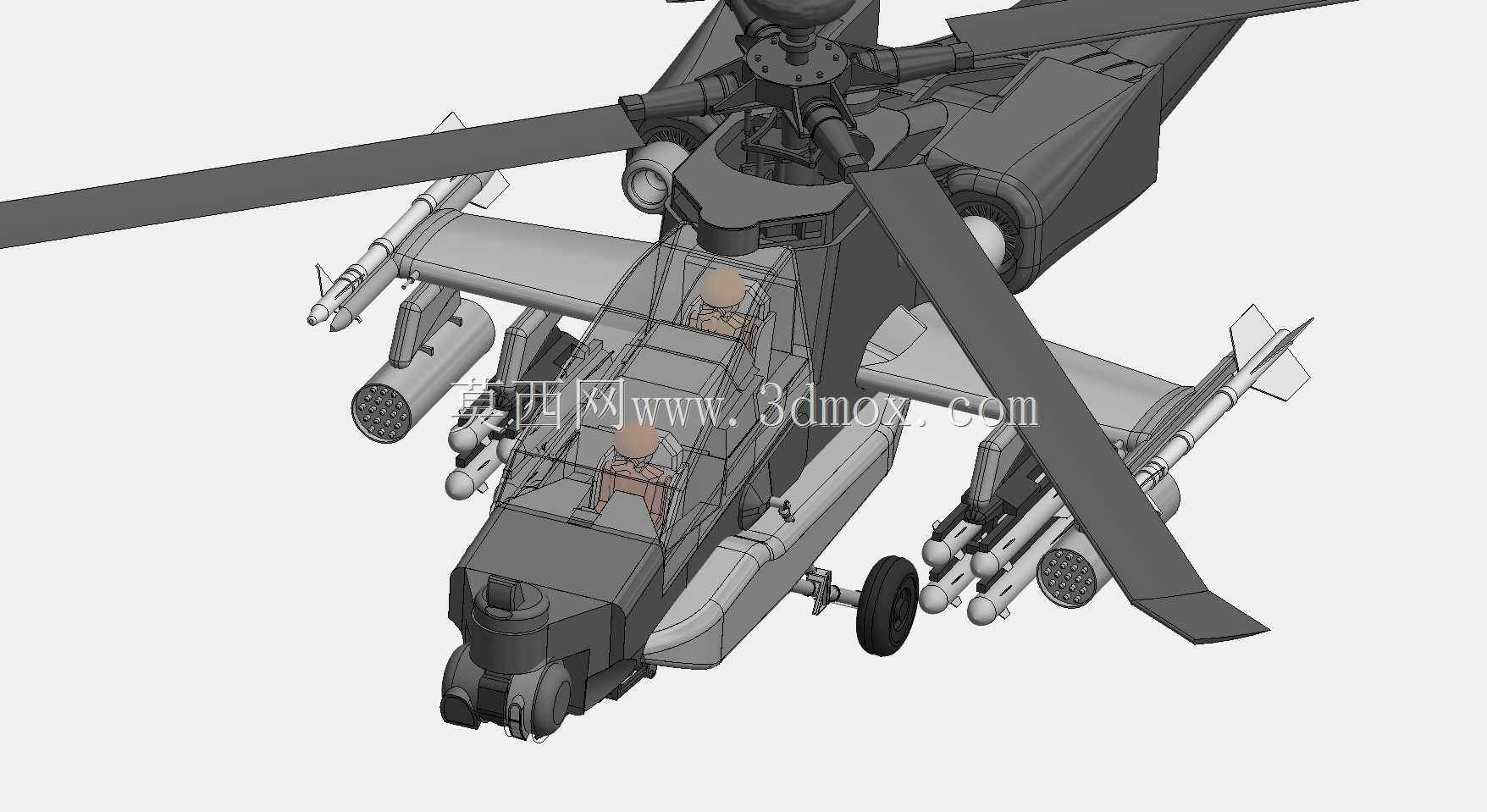

　　机身中段两侧设计有短翼挂架结构，短翼本身既可以在飞行中提供部分升力，更核心的功能是作为武器挂载支点，短翼下方设置多组挂点，可挂载火箭发射巢、反坦克导弹、副油箱等任务载荷，模型中还原了挂梁、发射筒、导弹弹体的分层装配关系，挂点位置距离机身侧壁的间距、挂点前后排布的间距都参照实机安装边界设定，保证不同载荷拆装时不会和起落架、机身蒙皮出现空间冲突。起落架采用后三点式轮式起落架布局，前起落架位于机头下方座舱后侧，两个主起落架布置在机身中部发动机舱下方，起落架支柱带有缓冲减震结构，机轮轮胎、轮毂、刹车组件都独立建模，停机状态下整机的重心落在三个机轮构成的支撑三角形范围内，保证静置摆放时的稳定性，起落架收放路径也做了空间校核，收起到位后可完全收纳进机身两侧的起落架舱内，不会突出蒙皮轮廓破坏气动外形。

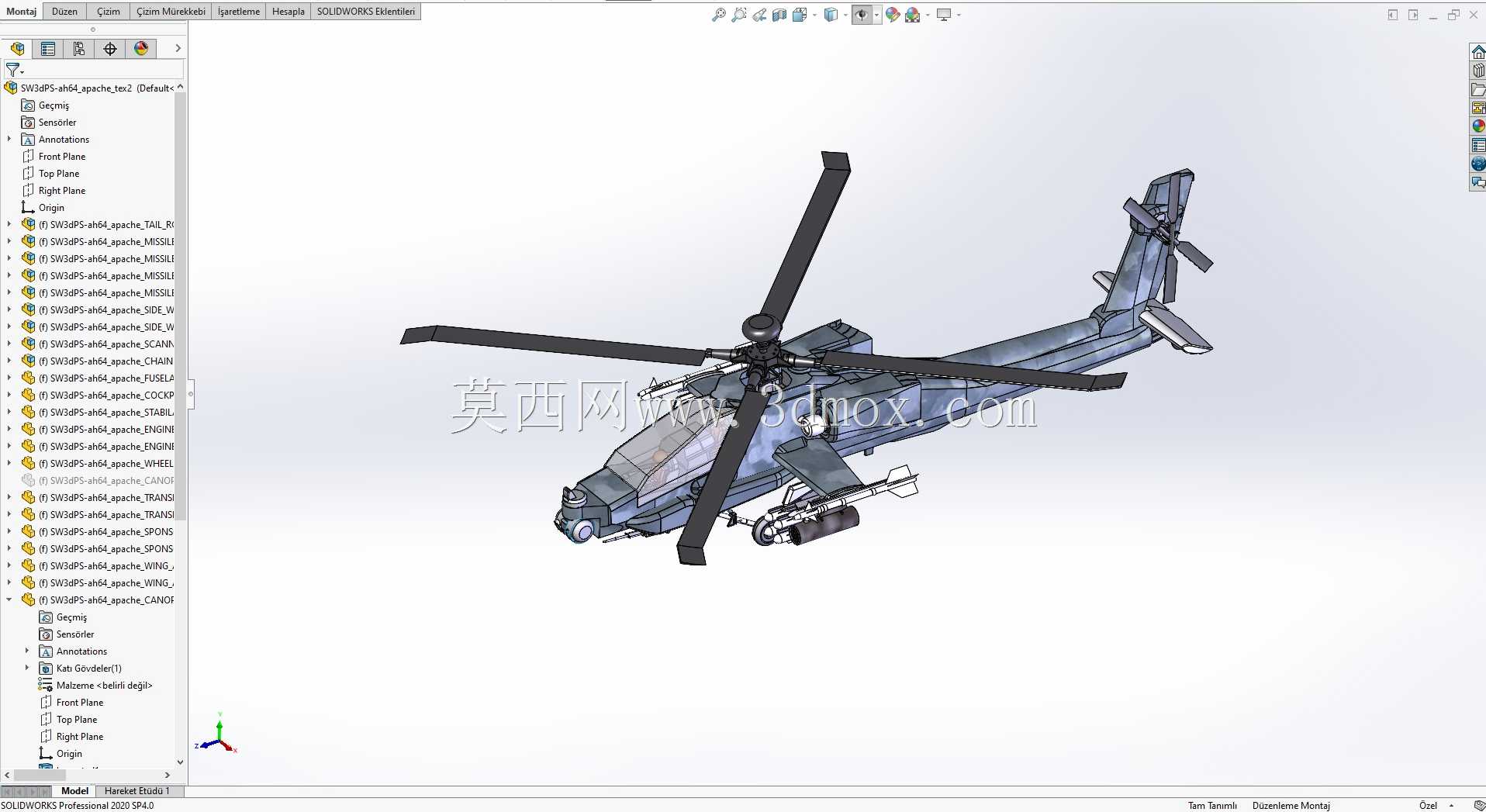

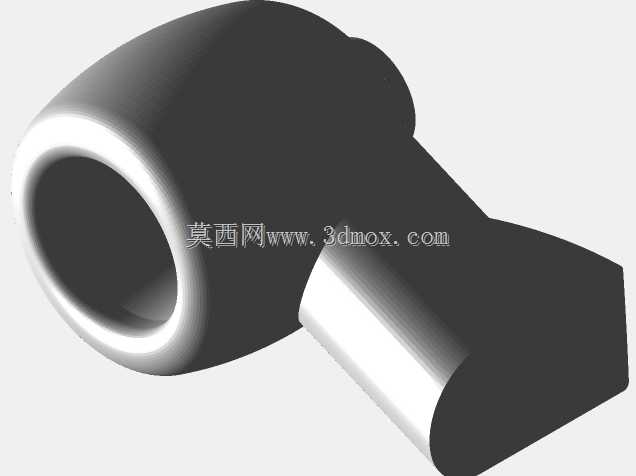

　　动力系统部分，两台涡轴发动机布置在机身顶部、主减速器后方的发动机舱内，进气口设置在发动机舱两侧，排气口朝向机身后侧，建模时还原了发动机舱蒙皮、散热格栅、进气道防尘罩的结构，发动机输出轴通过主减速器将动力分流，一路传递给主旋翼提供升力与前进动力，另一路通过尾梁内部的传动轴传递到尾减速器，驱动尾桨运转，整套传动路径的零件拆分完全符合真实直升机的动力传递逻辑，全机共计拆分为一百二十余个独立实体零件，每个零件的装配配合面都预留了合理的装配间隙，不管是做虚拟装配干涉检查，还是拆分打印后做实体粘接拼装，都不需要额外大量修配。

　　针对3D打印制作的实际需求，所有零件都做了壁厚优化与最小尺寸校核，避免出现壁厚过薄打印失败、悬空结构无支撑的问题，细长的主桨叶、尾桨叶零件可以平放打印保证强度，细小的武器挂点、座舱内饰零件可以拆分后单独打印再组装，成品完成后尺寸适配桌面摆放，既可以作为航空结构设计的参考样件，也能作为军事主题展陈、航模爱好者收藏的实体载体，整套结构完整覆盖了武装直升机从机身蒙皮、旋翼系统、动力传动、起落架到任务载荷的全部核心结构，没有关键结构的缺失，能够清晰呈现这类低空作战装备的设计逻辑与结构特点。
