壁挂式室外安防监控摄像头三维设计

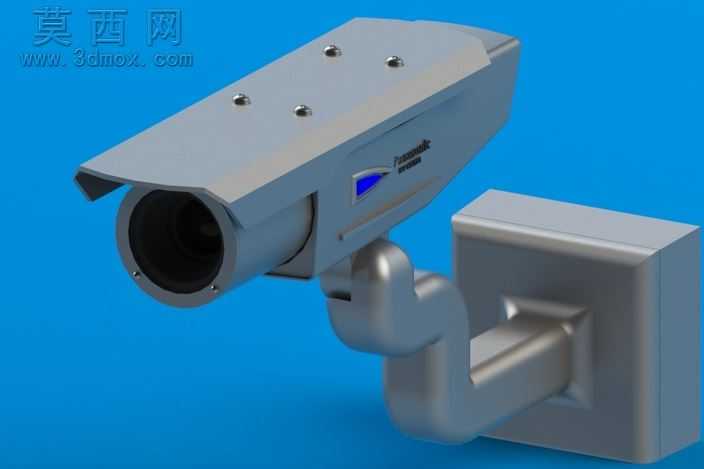

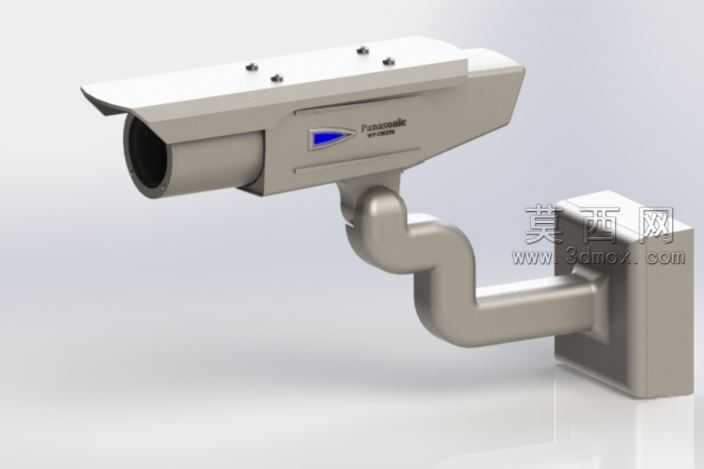

本作品为壁挂式室外监控摄像头的三维建模设计，整体采用SolidWorks软件完成全参数化建模，所有零部件均按照真实工业产品的尺寸比例进行1:1还原，建模过程中严格遵循机械设计的公差配合规范，保证各部件之间的装配关系完全符合实际生产要求。模型整体分为摄像头主机身、遮阳挡雨上盖、镜头模组、壁挂安装支架四个核心部分，主机身采用一体化流线型外壳设计，外壳表面做了哑光金属质感的材质处理，还原了室外监控设备常用的铝合金压铸外壳的质感，上盖与机身的连接位置设计了四颗内六角固定螺丝，既保证了外壳的密封防护性能，也还原了真实产品的装配细节。镜头部分采用多层嵌套结构，最外层为防水玻璃镜片，向内依次为镜头调焦环、固定基座，镜片部分赋予了高透玻璃材质，带有轻微的环境反射效果，还原了光学镜头的真实质感。壁挂支架采用弯折式一体结构设计，底部为方形安装底座，预留了墙面安装的固定孔位，支架臂做了圆弧过渡处理，既保证了结构强度，也避免了直角位置的应力集中问题，支架与摄像头主机的连接位置设计了可调节角度的转轴结构，能够满足不同监控角度的调整需求。渲染阶段采用蓝色纯色背景突出产品主体，打光采用三点布光方案，主光从侧上方照射勾勒出机身的金属轮廓，补光弱化阴影区域的死黑问题，轮廓光强化产品的边缘立体感，材质调整阶段针对金属外壳做了细微的磨砂颗粒质感，避免塑料感过重，镜头玻璃添加了轻微的光晕效果，提升整体渲染的真实感。设计过程中充分考虑了室外监控设备的防护需求，上盖向前延伸出足够的遮挡长度，能够为镜头区域遮挡雨水和直射阳光，机身外壳的接缝位置都做了错位防水结构设计，符合IP66防护等级的结构设计要求，整体模型结构完整，细节丰富，可用于安防产品的方案展示、结构验证以及教学演示使用。
