9kW大功率浸入式电加热管结构设计

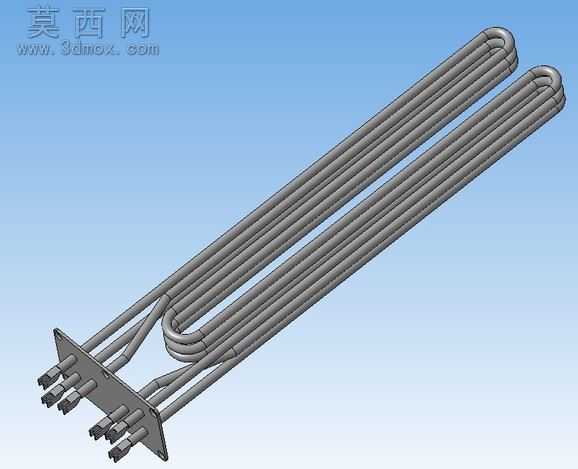

本模型为9kW大功率浸入式电加热管三维设计成果，建模阶段采用参数化特征建模方式，先以多段连续扫掠路径构建U型弯折的加热管主体骨架，每根加热管的管径、弯折半径、管间距均严格按照工业电加热元件的设计规范设定，保证加热过程中热量分布均匀，避免局部过热导致的元件寿命衰减。模型共设置两组并排的多管集成结构，单组包含三根平行排布的金属加热管，管体末端统一汇聚到方形安装法兰盘上，法兰盘上预留了对应数量的接线端子安装位，每个端子的尺寸、间距都匹配常规工业接线标准，同时法兰盘上设置了安装固定孔位，可直接适配储液罐体、循环加热水箱的安装接口，无需额外改制。材质渲染阶段，管体部分赋予哑光不锈钢材质，还原金属加热管的真实表面质感，法兰盘采用碳钢镀锌材质表现，接线端子部分做了铜质金属的色泽区分，整体渲染效果清晰呈现各部件的材质差异与装配关系。结构设计上充分考虑了浸入式加热的使用场景，多管并排的结构在有限的安装截面内最大化拓展了换热面积，U型弯折的管体走向既保证了整体结构强度，又能让加热管完全浸没在被加热介质中，减少干烧风险；法兰与管体的连接部位做了密封结构的细节建模，可有效防止加热介质渗入管体内部损坏电热丝。设计过程中同步校验了管体的排布间距，保证介质在管间可以顺畅流动，带走加热管表面的热量，避免热量堆积，整体结构紧凑合理，安装维护便捷，可直接用于工业热水循环系统、小型电加热锅炉、商用液体加热设备的配套设计参考，也可作为电热元件选型、换热系统模拟的三维基础模型使用。
