GoPro运动相机安装固定支架结构设计

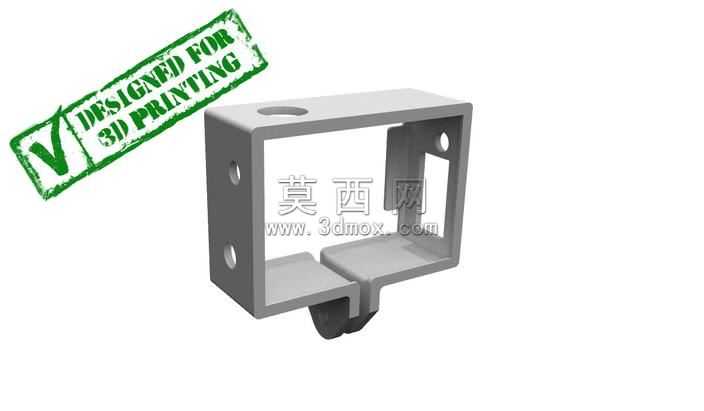

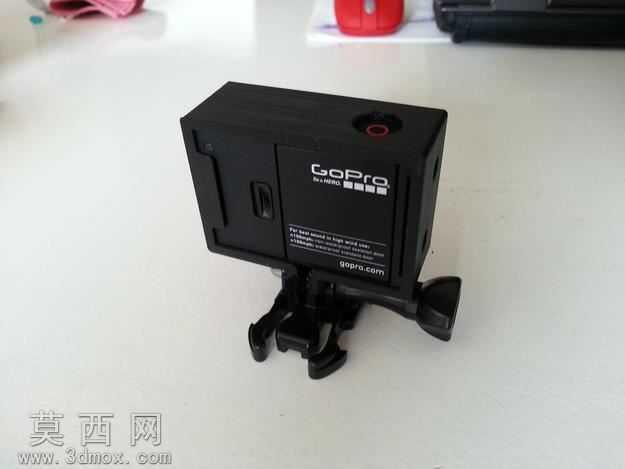

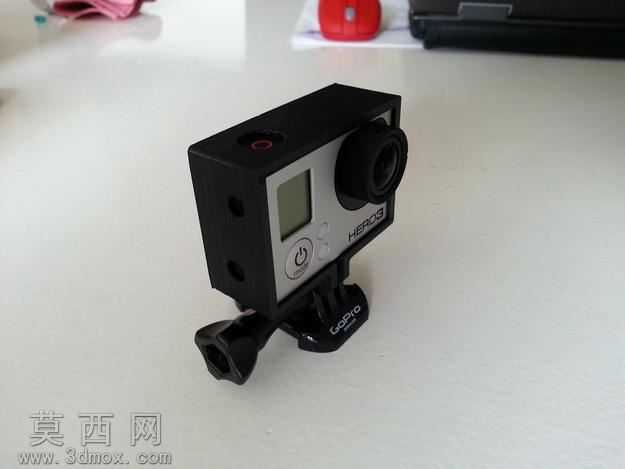

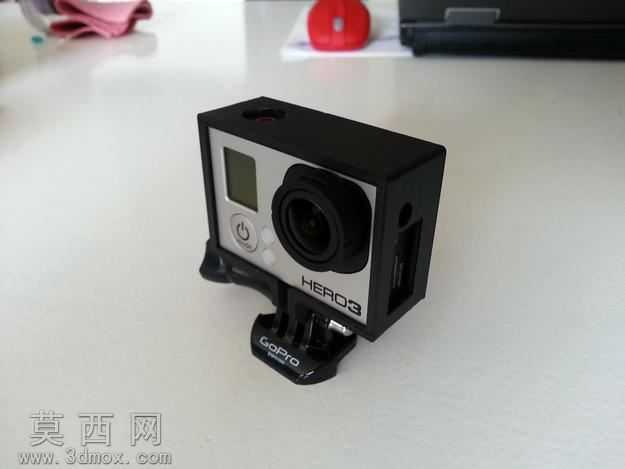

本作品为适配GoPro系列运动相机的安装固定支架三维建模成果，建模过程中首先梳理运动相机户外使用的核心需求，围绕轻量化、高适配性、安装便捷性三大核心方向展开结构设计。建模阶段先完成主体框架的基准面搭建，以GoPro相机的标准外轮廓尺寸为参照，预留合理的装配间隙，确保相机装入后既不会出现晃动松脱，也不会因为间隙过小导致装配卡滞。主体框架采用框型开放式结构，在保证结构强度的前提下尽可能削减非必要的实体部分，降低整体重量，适配运动相机户外挂载的轻量化需求。框架侧边设置多组不同规格的安装孔位，分别对应不同的使用场景：顶部的单孔用于垂直方向的吊装固定，侧边的两组通孔用于横向的螺丝锁紧安装，底部的卡扣结构则适配常见的运动相机快装底座，实现多场景的快速切换安装。材质设定上主体选用高强度工程塑料，通过渲染调整材质的哑光磨砂质感，还原实际注塑产品的表面效果，安装孔位边缘做倒角处理，避免应力集中导致的孔位开裂问题，框架内侧与相机接触的位置预留缓冲垫安装槽，可粘贴橡胶缓冲垫减少相机使用过程中的震动传递。结构设计中重点优化了卡扣部位的受力结构，通过加厚卡扣根部的壁厚，提升卡扣的抗疲劳强度，避免反复拆装导致的卡扣断裂问题，框架的边角全部做圆角过渡处理，既提升使用过程中的安全性，避免尖锐边角划伤使用者或设备，也优化了注塑生产过程中的脱模流程，减少生产环节的工艺缺陷。建模过程中对所有装配尺寸做公差校验，确保支架既可以稳定固定GoPro相机，也能和市面上主流的运动相机挂载配件实现通用适配，整体结构简洁实用，没有冗余的设计元素，在满足功能需求的前提下做到了体积与重量的最优平衡，渲染阶段通过调整光影角度，清晰展示支架的内部结构与各个安装位的布局，直观呈现产品的装配逻辑与使用方式。
