Nema23规格L型钢制电机安装固定支架

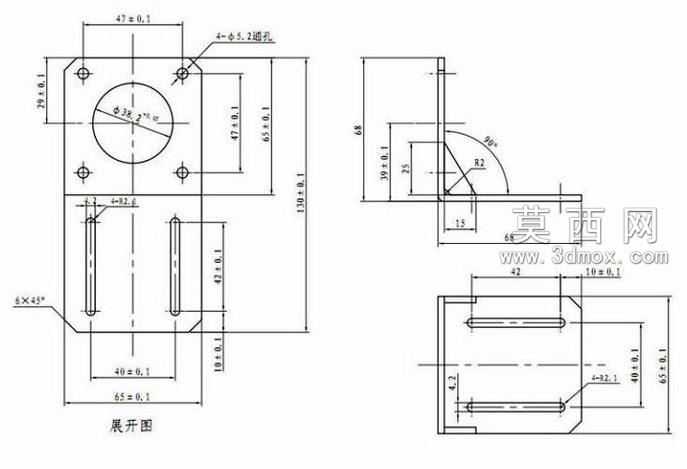

该作品为适配Nema23规格步进电机的安装固定支架，采用三维参数化建模方式完成全流程设计，建模阶段首先基于Nema23电机的标准安装孔位、输出轴轴径参数确定基准定位尺寸，以3毫米厚度的钢板作为成型基材搭建基础特征。整体结构采用L型折弯布局，竖直安装面开设与电机安装法兰匹配的大直径中心通孔，周围均匀分布对应规格的螺丝安装孔位，用于实现电机本体的精准定位与锁紧固定；水平安装面设计两条平行的长条形腰型孔，可在安装时灵活调整支架在设备基座上的固定位置，适配不同安装场景的对位需求，同时兼顾安装公差的补偿空间。建模过程中对钣金折弯处的圆角过渡、孔位边缘的倒角细节都做了精准还原，避免应力集中问题，符合钣金加工的工艺要求。渲染阶段采用金属磨砂钢材材质，调整材质的粗糙度、金属度参数还原冷轧钢板的真实质感，搭配柔和的影棚布光方案，突出支架的棱角结构与折弯成型的立体形态，清晰展现各安装孔位的位置关系与结构细节。设计思路围绕电机安装的稳定性、安装调试的便捷性展开，L型的一体式结构既保证了支撑强度，又简化了安装流程，腰型孔的可调设计大幅降低了安装对位的难度，3毫米厚的钢材选型可满足Nema23电机运行时的承重与抗振需求，避免电机运行过程中出现支架形变、位置偏移的问题，整体结构紧凑，加工工艺简单，可直接用于激光切割、折弯成型的批量生产，广泛适配各类自动化设备、小型数控装置中Nema23电机的安装固定场景。
