GoPro配套直伸臂连接结构设计

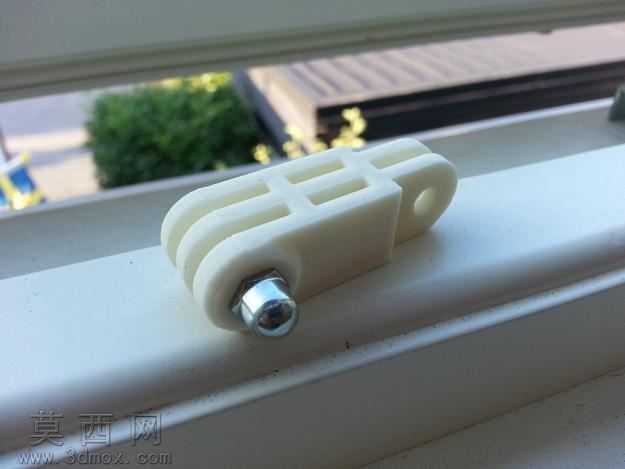

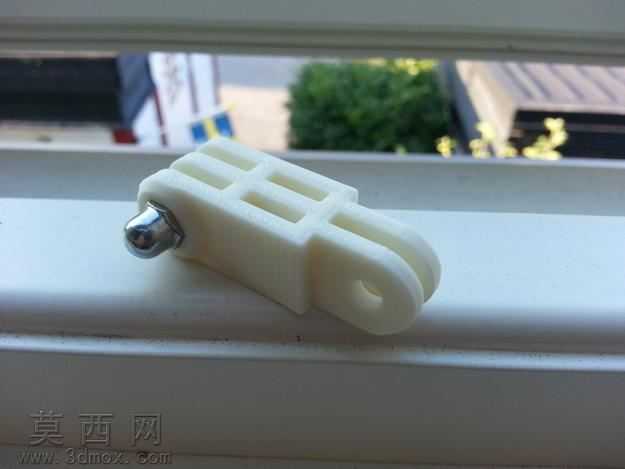

本作品为适配GoPro运动相机的直伸臂连接结构，整体采用三维参数化建模方式完成，建模过程中优先保证各装配位的尺寸公差适配性，兼顾结构强度与轻量化需求。建模阶段先完成主体轮廓的草图绘制，通过拉伸、切除等基础特征构建臂身的主体框架，臂身采用多片平行肋板的镂空结构设计，在保证整体抗弯折强度的前提下，尽可能削减不必要的实体体积，降低配件整体重量，避免给运动相机挂载带来额外负重。两端的铰接位分别设计了适配不同连接场景的轴孔结构，其中一端为内六角嵌套的铰接孔，可配合标准紧固件实现角度锁紧，另一端为同轴双孔位结构，能够兼容GoPro原厂的连接基座规格，无需额外转接件即可完成装配。渲染阶段采用哑光硬质工程塑料材质，模拟实际量产时采用的玻纤增强尼龙材质质感，调整材质的粗糙度与反光参数，还原注塑成型零件的表面质感，场景布光采用柔和的侧顶光方案，清晰呈现臂身的镂空结构细节与各棱边的倒角过渡，所有棱边均做了R0.3-R0.5的圆角处理，避免锐边带来的使用安全隐患，同时提升零件的注塑成型良品率。结构设计上充分考虑运动相机使用场景的震动工况，对铰接位的壁厚做了加厚处理，肋板的排布方向与受力方向保持一致，在承受相机重量与运动冲击时能够将应力均匀分散到整个臂身，避免局部应力集中导致的结构断裂。整体建模过程中所有特征均保持全参数关联，后续可根据不同的挂载长度需求快速调整臂身尺寸，也可根据不同的连接规格修改两端轴孔的直径参数，具备良好的设计延展性，能够适配更多运动相机的扩展挂载场景。
