水泥磨改性分离器工业设备结构设计

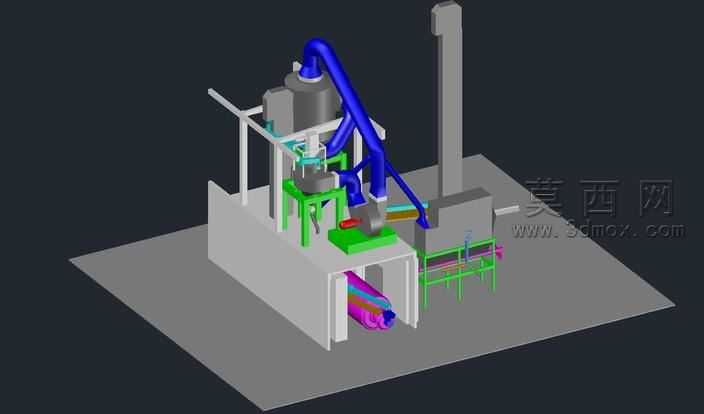

本作品为水泥磨改性分离器的三维结构设计，采用专业三维建模软件完成全参数化建模，整体还原了该粉体改性分选设备的完整布局与细节构造。建模过程中首先搭建设备的混凝土基座基准平台，按照实际生产中的设备安装逻辑，依次完成下部出料输送结构、中部改性研磨腔体、上部旋风分离单元的层级建模，各部件的装配关系严格遵循工业设备的安装公差要求，确保各连接部位的同轴度、贴合度符合实际生产标准。材质渲染阶段针对不同部件做了区分设置：设备基座采用哑光灰色混凝土材质还原真实基建质感，机架与支撑结构采用亮绿色工业防锈漆材质，输送管路采用高饱和度蓝色工业PVC管材材质，竖向排气管道采用哑光银灰色金属材质，下部出料通道采用彩色渐变的耐磨衬里材质，不同材质的粗糙度、反光度参数经过反复调试，渲染后能够清晰区分各功能部件，直观呈现设备的结构层次。结构设计上，设备左侧设置了带护栏的操作检修平台，配套爬梯结构方便运维人员到达设备中部的改性腔体位置开展检修作业；蓝色输送管路从上部分离单元延伸连接至中部改性腔体，管路的弯折角度、连接法兰都做了精细化建模，还原了工业管路的走线逻辑；右侧配套的竖向排气筒与下部集料仓相连，集料仓下方设置绿色护栏的输送通道，用于输出分选改性完成的水泥物料，整体流程形成从物料输入、研磨改性、风选分离到成品输出的完整闭环。设计思路围绕水泥粉磨改性的实际工艺需求展开，在保证设备结构强度的前提下优化了各功能单元的布局，减少物料输送的路径长度，降低管路堵塞的风险，同时预留了足够的检修操作空间，兼顾设备的生产实用性与运维便利性，整体模型结构完整，各部件无干涉错位，可用于工艺展示、结构教学以及设备改造方案的参考验证。
