1600×6000规格矿用直线振动筛分设备

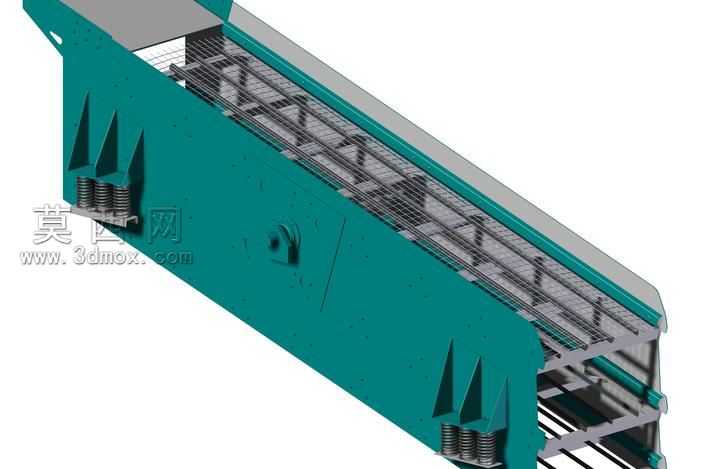

本模型为1600×6000规格的大型振动筛分设备，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循振动筛的实际设计规范，对每一处结构细节进行1:1比例还原，确保模型尺寸精度符合工业设计要求。模型整体采用模块化建模思路，将筛箱主体、支撑弹簧组、侧部加强筋板、多层筛网托架、驱动安装座等独立部件分别建模后完成装配约束，各部件之间的装配关系清晰，可直观呈现设备的实际组装逻辑。材质渲染阶段，针对筛箱主体的耐磨钢板材质，调整金属粗糙度、反光度参数还原钢板的哑光耐磨质感，对支撑弹簧部件赋予弹簧钢的金属亮面材质，清晰区分不同部件的材质属性，同时对筛网部分采用镂空网格建模，还原筛网的通透筛分结构，整体渲染效果层次分明，可清晰辨识各结构部件。结构设计上，该振动筛采用双侧对称布置的螺旋弹簧支撑结构，弹簧组均匀分布在筛箱进料端与出料端的侧下方，可有效缓冲筛体工作时的振动冲击，保证设备运行稳定性；筛箱侧部设计有多组三角形加强筋板，沿筛箱长度方向均匀排布，大幅提升筛箱侧板的结构强度，避免长时间高频振动下出现侧板开裂的问题；筛体内部设计有多层平行布置的筛网托架，可适配不同孔径的筛网安装，实现多级粒度物料的同时筛分，托架采用型钢焊接结构的建模还原，保证结构强度符合重载筛分要求；侧部预留的驱动单元安装位，可适配振动电机或激振器的装配，符合实际振动筛的驱动安装逻辑。建模过程中对筛箱的倾斜角度、弹簧的预压缩安装位置、筋板的焊接排布位置都进行了精准还原，完整呈现了大型直线振动筛的结构特点，可用于设备结构展示、教学演示、方案汇报等场景，模型结构无冗余特征，各部件可单独拆分编辑，具备较高的二次修改可用性。
