这类带丝杆安装结构的脚轮,在车间工装、轻型设备机架、移动工作台、物料周转车以及各类需要频繁移位的小型工业装置里使用频率很高。它的核心作用并不只是让设备能够滚动,而是在固定支撑与灵活移位之间提供一个可靠的转换部件:设备需要作业时,脚轮承担承载并配合刹车或定位结构保持位置;设备需要调整布局、维护转运或对接工位时,又可以通过滚轮降低人工推移阻力。

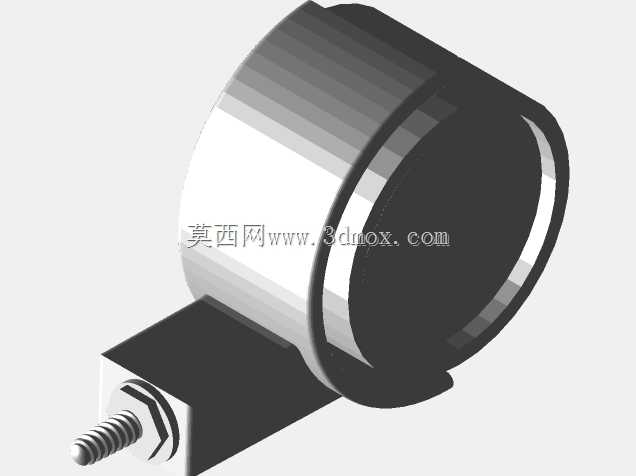

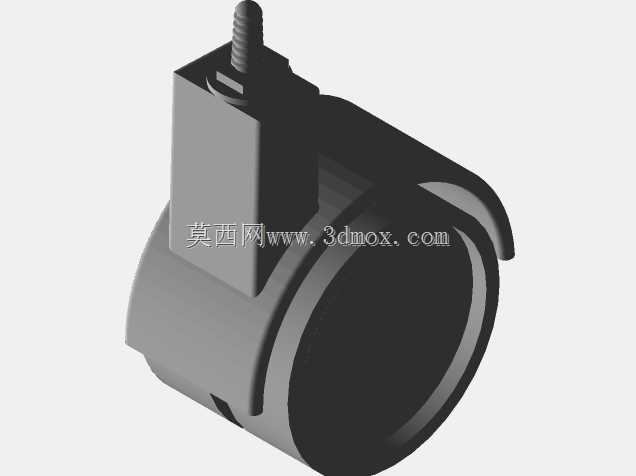

从结构上看,模型上部采用螺杆伸出的安装形式,螺杆段带有连续螺纹,适合直接旋入设备底部的螺纹孔,也可以配合螺母、垫片从安装板上下两侧锁紧。这种连接方式在轻型机架和家具式设备中比较常见,优点是安装边界清晰,不需要额外焊接大型支座;装配时通过旋入深度还能在一定范围内补偿底部高度差。螺杆下方与轮架连接的位置设置了回转结构,使轮子能够绕竖直轴线旋转,从而实现万向转向。推移设备时,轮组会根据受力方向自动偏转,不需要人工预先摆正轮子方向。

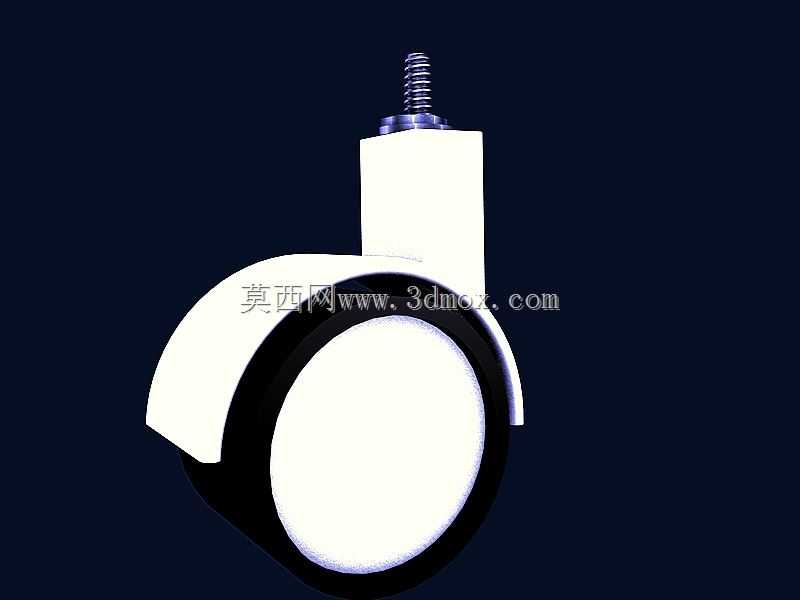

轮体部分采用大直径滚轮配合弧形护罩的布局。滚轮外缘为深色接触层,内部轮面较宽,这种设计有利于降低接触应力,在地面存在轻微不平、接缝或细小颗粒时仍能保持较稳定的滚动状态。宽轮面还能减小对地坪的局部压强,适合在环氧地坪、PVC地面、平整水泥地面以及室内复合地板上使用。轮外侧的弧形罩体并非单纯装饰件,它可以遮挡轮缘上方空间,减少线缆、布条、塑料膜等杂物卷入轮轴附近,也能避免人员脚部直接接触转动部位。
建模时需要重点关注几个装配关系。首先是螺杆轴线与轮架回转轴线的同轴问题,若两者偏斜,安装后轮组转向会产生附加力矩,表现为设备推行时跑偏、转向卡滞或螺纹连接处承受异常弯曲载荷。其次是轮轴与支架侧板的配合,滚轮绕水平轴转动,支架两侧应保持平行,轮体居中,避免轮面与护罩或侧板发生摩擦。第三是转向部位的高度堆叠,螺杆、回转座、支架、轮轴和滚轮外径共同决定设备底部离地高度;在整机布局中,这个高度会影响设备重心、稳定性以及脚踏操作空间,不能只按轮子外径粗略估算。
外形尺寸方面,这类脚轮的安装边界主要由三部分决定:顶部螺纹段的直径和有效旋合长度,决定其能否适配设备底板;滚轮直径和宽度,决定承载能力、越障能力与安装后的最小离地高度;护罩外轮廓和支架回转半径,则决定脚轮在设备底部所需的避让空间。布置多个脚轮时,不能只按静态投影摆放,还要考虑万向旋转时支架和护罩扫过的圆形区域。若脚轮靠近设备侧板、柜门铰链、电气线槽或地脚支撑,旋转过程中容易发生干涉,通常需要在三维装配体中让轮组按极限转角做运动检查。
在实际选型中,脚轮的受力状态容易被低估。单个脚轮并非简单承受设备总重量除以四,设备启动、停止、转弯、经过坡道或地面落差时,会产生冲击载荷和侧向力;若设备重心偏高,外侧脚轮还可能承受更大的倾覆力矩。因此螺杆连接部位、轮架折弯处和轮轴支撑处都应保留足够安全裕量。模型中白色块状区域可以理解为设备连接座或安装基体的表达,用于展示脚轮与底部构件的相对位置;真实设计时,该基体应提供足够厚度的螺纹啮合长度,避免只在薄钣金上直接攻丝导致螺纹脱扣。
使用场景上,这种脚轮适合室内轻型移动装备,例如工具车、检测台、展示设备、小型实验架、仓储辅助车和可移动机柜。若用于重载机械或长期在粗糙室外地面运行,则需要进一步加大轮径、改用金属支架、增加滚珠轴承,并对螺杆连接部位进行加强。设计思路上,它把滚动承载、万向转向和螺纹安装三个功能集成在紧凑结构中,既控制了零件数量,也方便后期更换。维护时通常关注轮面磨损、转轴润滑、螺纹松动和护罩变形;三维建模阶段把这些部位的装配间隙、拆卸空间和运动包络做准确,后续出工程图、制作样机和现场安装都会减少很多反复修改。
