D75双轮带刹万向重载脚轮结构

项目分类:脚轮 发布时间:2022-05-30 ID:642245
  • D75双轮带刹万向重载脚轮结构
  • D75双轮带刹万向重载脚轮结构

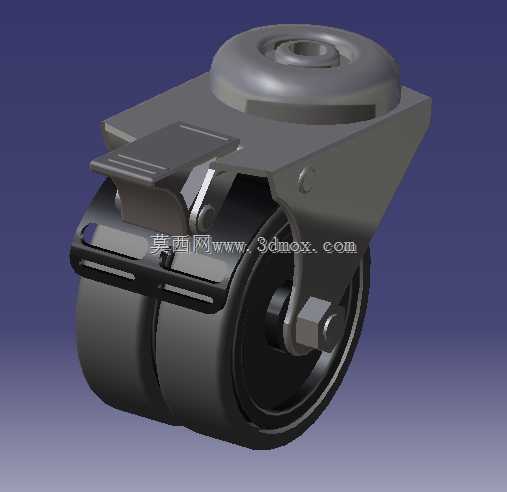

  这款D75规格双轮万向带刹脚轮,主要面向工业设备、工装台车、仓储物流周转架、可移动工作台以及需要频繁移位并定点锁定的生产辅助装备。与单轮脚轮相比,双轮结构在同等安装高度下能够把接触载荷分配到两条轮面上,降低局部压痕风险,也能在地面存在轻微接缝、颗粒或不平整时保持更稳定的支撑。对于设备底部空间有限、但又要求承载能力和转向灵活性的场合,这种结构具有明显的工程适用性。

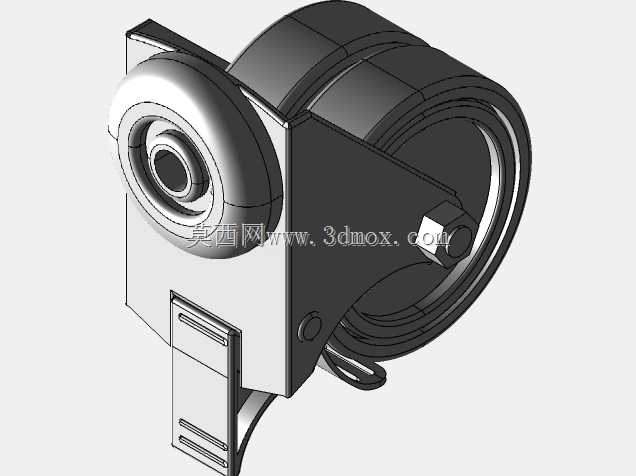

  从实际使用逻辑看,脚轮并不是孤立零件,它直接决定设备推移时的操纵力、转向半径、制动可靠性以及停放后的稳定性。该模型采用回转支承式顶部安装结构,上方圆盘与设备底板连接,下部叉架可绕竖直轴线旋转,从而实现任意方向推行。双轮并列布置在同一轮轴上,轮体之间保留适当间隙,避免转向过程中两轮相互摩擦;轮轴端部通过紧固件约束,保证轮体在受侧向力时不会脱出。支架侧板采用折弯成型思路,轮廓围绕轮体运动包络展开,既给轮胎转动留出空间,也为制动踏板和锁止机构提供安装支点。

  制动功能是该结构的重点。踏板位于脚轮前部,操作人员用脚即可完成动作,不需要弯腰手动锁定。制动状态下,机构同时约束轮体转动和叉架回转,使设备不仅不能继续滚动,也不会在受外力时发生万向转向。这种“双锁”逻辑在生产线旁工装、检测小车、移动机柜等场景中很关键:如果只刹住轮子而不锁定回转,设备受到斜向推力时仍可能绕轮轴摆动;如果只限制转向而轮子继续转动,也无法实现可靠停放。模型中踏板、连杆、压块与支架之间的位置关系,体现了典型脚踏制动脚轮的运动传递路径。

  外形与安装边界方面,D75通常对应轮径约75mm级别的小型重载脚轮,适合安装在设备底架较低的位置。顶部回转盘承担与主机框架连接的作用,设计时需要关注安装孔位、板厚、螺栓规格以及焊缝或紧固件距离地面的最小高度。支架外缘、踏板抬起高度和轮子最外轮廓共同构成移动时的干涉边界;在整机布局中,不能只按轮子直径预留空间,还要考虑叉架旋转时踏板扫过的范围,尤其当脚轮靠近设备侧板、支腿或电气线槽时,应留出转向和制动操作空间。

  轮体材料选择通常与使用地面相关。硬质尼龙或高强度工程塑料轮在平整环氧地面、水泥地面上滚动阻力小,承载后变形少;若用于保护地面或降低噪声,也可选用带弹性包覆层的轮面。双轮结构的优势在于单位轮宽压力更低,推行时遇到细小障碍物,其中一个轮子先接触并越过障碍,另一个轮子继续维持支撑,减少卡滞感。建模时需要准确表达两轮同轴关系、轮面圆角、支架折弯厚度、回转盘中心高度以及刹车踏板的极限位置,这些尺寸会影响后续设备总装和运动校核。

  在结构设计思路上,该脚轮把承载、转向、制动三类功能集中在紧凑空间内。上部回转盘负责承受垂直载荷并允许水平旋转;中部金属支架把载荷传递到轮轴;下部双轮负责滚动支撑;前部踏板机构则通过人工输入完成锁止。各部件之间既有相对运动,又需要在制动后形成刚性约束,因此装配关系不能只做静态外观,应保留转轴、接触面、踏板行程和零件间隙。对于三维建模人员来说,这类模型适合用于设备底部行走机构选型、脚轮布置校核、维护空间检查以及人机操作验证;对于结构工程师而言,它也提供了一个完整的小型移动支撑单元参考,可进一步延伸到不同轮径、不同安装板形式和不同承载等级的脚轮设计中。
