重载平板安装式工业脚轮总成结构

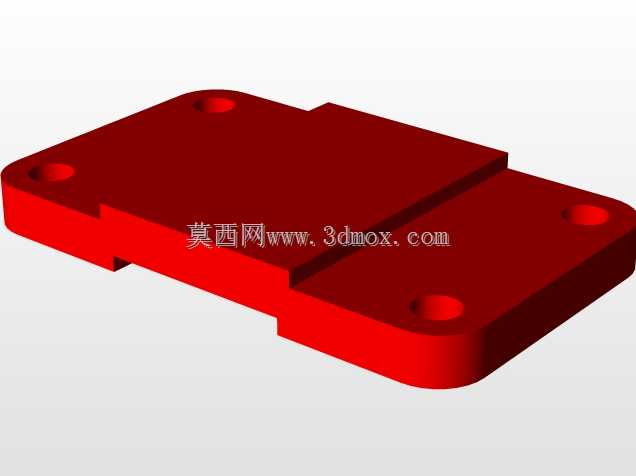

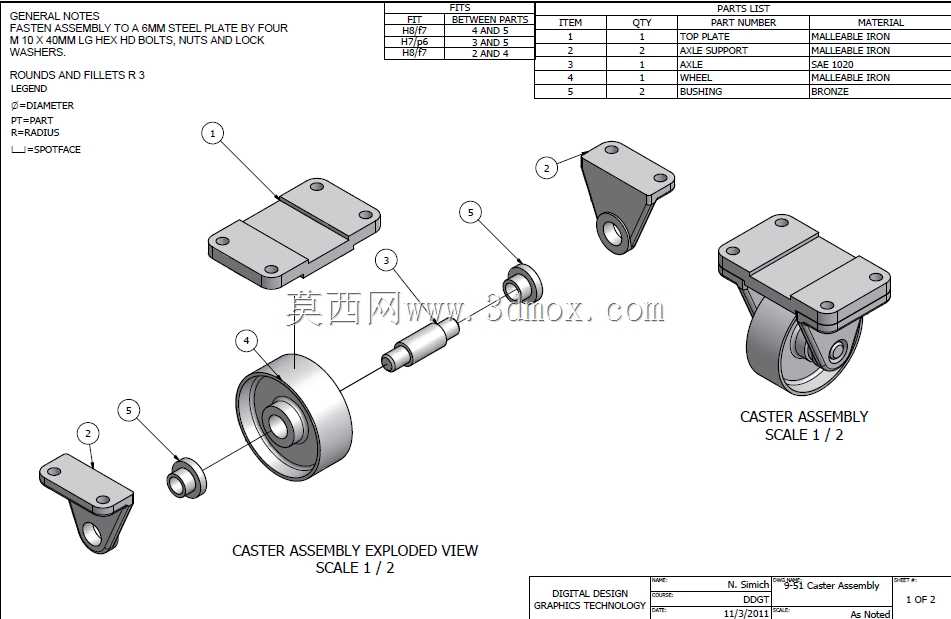

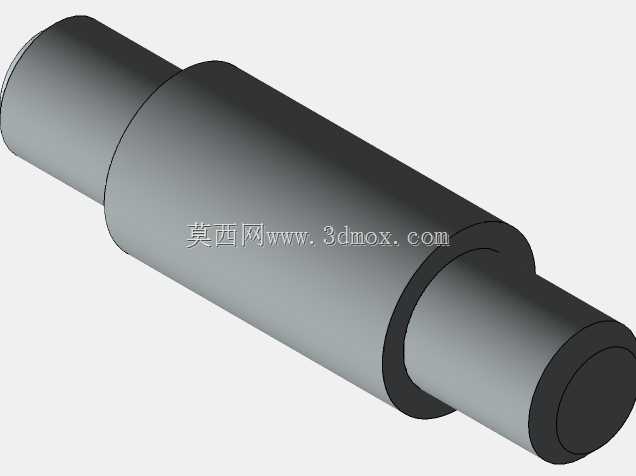

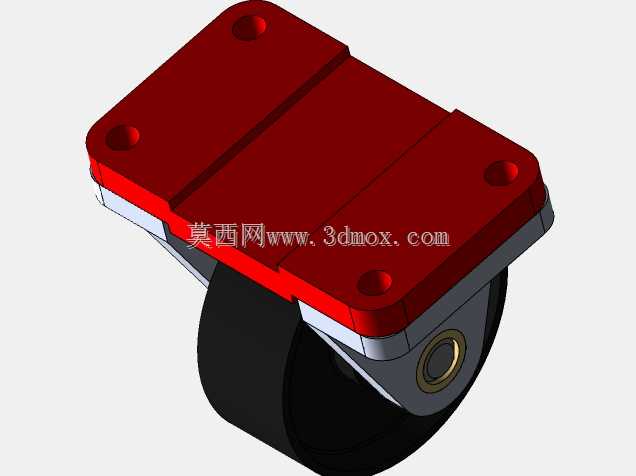

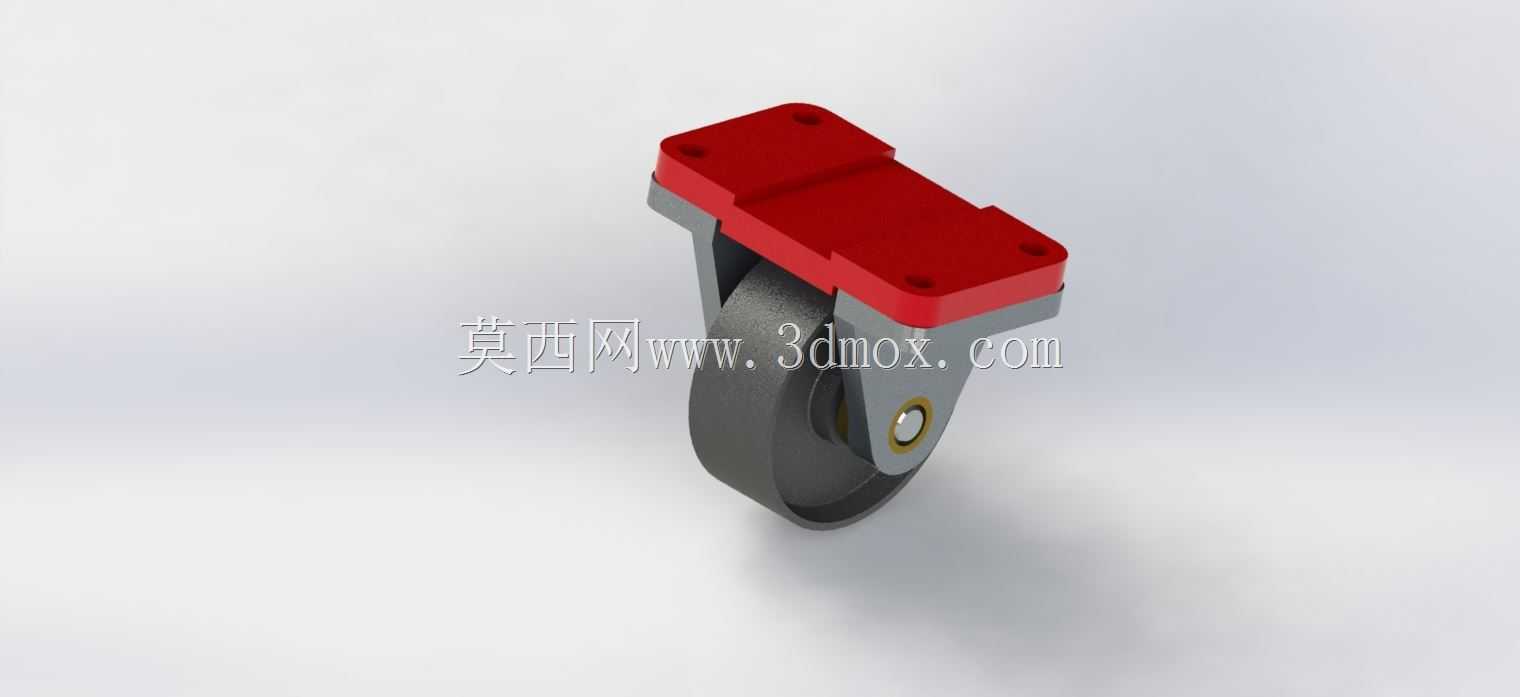

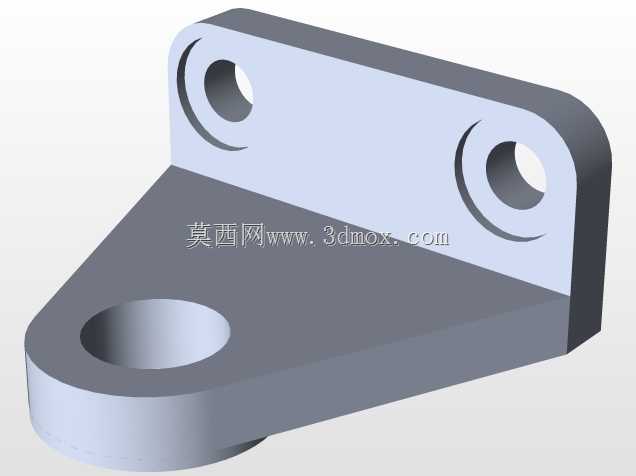

　　该脚轮总成采用顶部平板安装的结构形式，红色安装座为整机承载接口，座体开设四个沉头安装孔，可通过螺栓直接固定在设备底架、移动工作台、工装小车或仓储转运架的底部安装面上。平板式安装相比插杆式脚轮，接触面积更大，螺栓受力分布更均匀，在承受偏载和冲击载荷时，安装面不容易出现局部压陷，适合中重载设备的移动支撑场景。轮架部分采用双侧夹板夹持滚轮的布局，两侧金属支架从安装座下方延伸至轮轴位置，将滚轮轴向约束在中间，轮轴穿过支架和轮毂中心，端部通过紧固件锁止，保证滚轮转动时轴系不发生窜动。滚轮为实心宽轮结构，轮面宽度较大，与地面接触时单位面积压强较低，在车间环氧地坪、水泥地面或钢板通道上滚动时，能够降低对地面的压痕损伤，

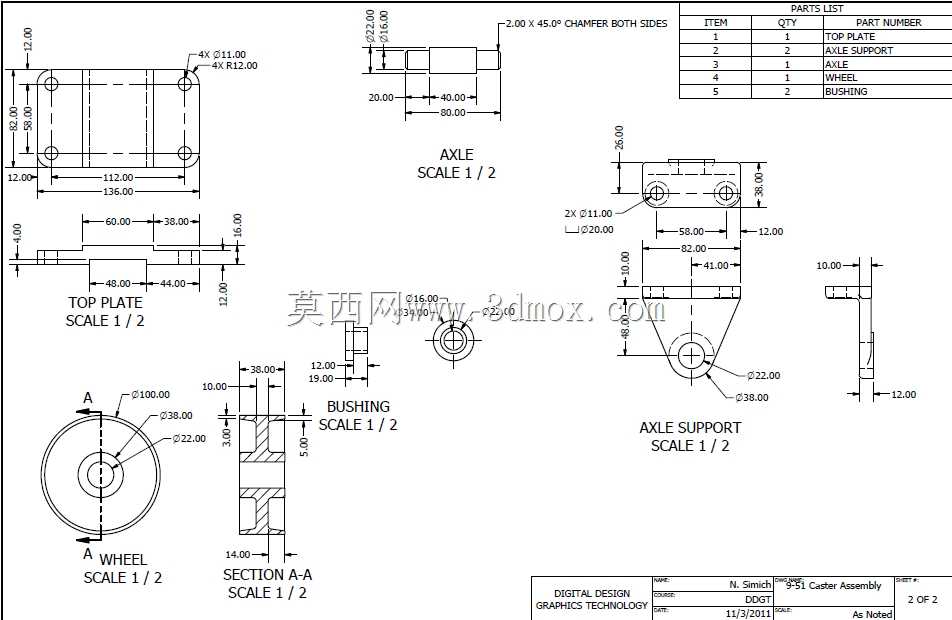

　　同时宽轮面对细小杂物和地面接缝有更好的通过性，遇到轨道缝隙或地面小沟槽时不易卡滞。滚轮与支架之间预留有合理的侧向间隙，既保证轮体绕轴自由回转，又避免间隙过大造成滚轮摆动异响。顶部安装座与轮架之间设置回转连接结构，使整个滚轮组件可绕竖直轴线旋转，实现万向转向功能；设备直行时滚轮随行进方向自动摆正，转弯时轮架绕竖直轴回转，改变滚轮朝向，从而减小推行过程中的转向阻力。在实际产线布局中，这类脚轮通常四个一组配套使用，其中两个可选用带制动结构的款式，在设备需要定位时锁定滚轮回转和轮架转向，防止设备受外力推移。建模过程中，安装座的孔位间距需要与设备底梁的预留孔严格对应，孔边到座体边缘保留足够的壁厚，避免螺栓预紧时座体边缘开裂；

　　轮架夹板的折弯半径和厚度要结合额定载荷校核，夹板在满载冲击下不能出现张开变形。滚轮外径决定了脚轮的越障能力，较大直径的滚轮越过电缆槽、门槛和地面焊缝时更省力，但会增加设备整体离地高度；设计时需要在通过性和设备重心高度之间平衡，安装座底面到滚轮最低点的总高度直接影响设备底架离地间隙，也关系到整机稳定性。轮轴中心到安装座回转中心的水平偏移量是万向脚轮的关键参数，偏移量过小会导致转向迟滞、推行时轮体摆动，偏移量过大则会增大回转力矩并削弱承载能力，建模时需保证该偏心距处于合理范围。轮毂处可设置衬套或轴承位，使滚轮绕轮轴转动时摩擦阻力更低，长期使用后磨损件也便于单独更换。红色安装座与深色滚轮、金属支架形成明确的视觉区分，

　　在三维装配中可以快速识别安装基准和运动部件。整体结构没有复杂的外露传动件，维护点主要集中在轮轴和回转支承位置，日常巡检时检查紧固件是否松动、轮面是否粘附有切屑或杂物即可。该类脚轮广泛用于自动化设备移动底座、焊接工装架、检验平台、物料周转车和轻型机床配套移动单元，在需要频繁变换工位、又要在固定位置保持稳定的生产场景中，能够兼顾移动灵活性和停放可靠性。
