钣金展平拼合扫锥结构设计

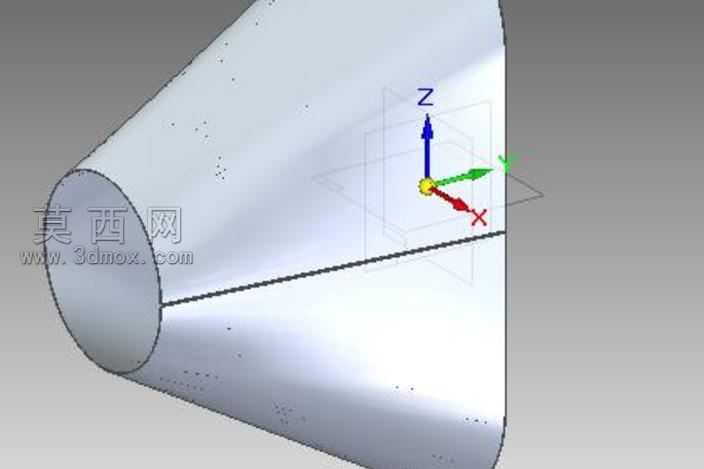

本作品为针对锥形钣金构件的展平拼合扫锥三维建模设计，核心围绕钣金加工中锥类构件的展开下料、拼合成型需求完成全流程建模搭建。建模阶段首先基于扫掠成型逻辑，先绘制锥形构件的截面轮廓与引导路径，通过扫掠命令生成基础锥形实体，同时预留拼合接缝的工艺余量，确保后续钣金加工的拼接精度。在展平逻辑设计上，充分考虑钣金材料的延展特性，通过变量参数化控制锥度、壁厚、接缝宽度等核心尺寸，可根据实际加工需求快速调整参数生成对应规格的构件模型，无需重复建模。模型结构上严格遵循钣金加工的工艺要求，将锥形曲面拆解为可平面下料的展开形态，压平操作过程中保留了材料折弯的补偿系数设置，避免实际生产中出现尺寸偏差。材质设置阶段模拟常用冷轧钢板的物理属性，在渲染环节通过哑光金属材质搭配环境光遮蔽效果，清晰呈现锥形构件的曲面弧度、接缝位置以及展平后的平面轮廓形态，同时通过坐标系标注明确建模的基准方位，方便加工人员对照模型定位下料基准。设计思路上摒弃了传统锥类构件展平计算的繁琐公式，通过三维建模的参数化关联，将展平、拼合、压平、扫锥等工序逻辑整合到同一模型中，使用者可直接提取展平后的平面轮廓用于激光切割、数控冲裁等下料工序，拼合阶段的定位结构也在模型中做了对应标识，有效降低锥类钣金构件的加工出错率，提升从设计到生产的转化效率，适配通风管道、变径接头、锥形料斗等多种常见工业锥形钣金构件的设计加工场景。
