链传动啮合结构三维设计作品

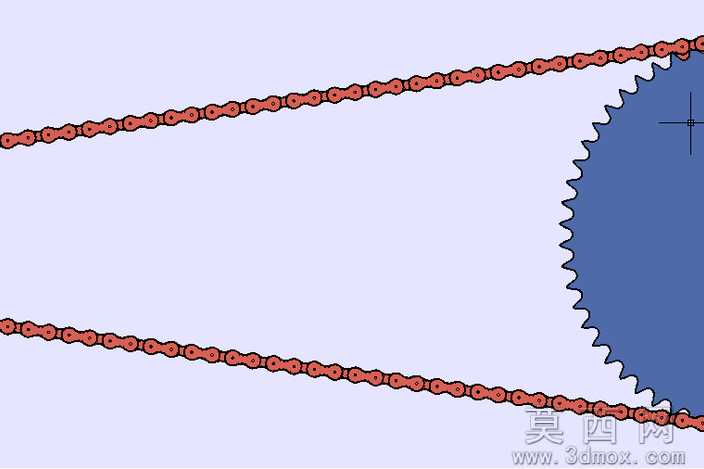

本作品围绕链传动核心啮合结构展开三维设计，首先在建模阶段严格遵循机械设计手册中链传动的参数规范，先完成链轮齿形的精准绘制，依据滚子链的节距、滚子外径、齿根圆直径等核心参数，逐段勾勒齿廓曲线，保证齿形符合啮合时的顺滑过渡要求，避免传动过程中出现卡滞、跳齿的问题。链条部分采用逐节建模再阵列装配的方式，每一节链节都还原了内链板、外链板、销轴、套筒、滚子的完整结构，各零件间的装配间隙严格参照实际生产公差设定，既保证链条整体可实现弯折动作，也还原了真实链条的结构细节。材质设置上，链轮主体赋予合金钢材质，添加细微的切削纹理与哑光金属质感，模拟实际机加工后的链轮表面状态；链板部分采用经过热处理的合金钢材质，表面添加轻微的氧化色泽，滚子部分赋予高硬度耐磨钢材质感，销轴部分则添加亮面金属效果，区分不同零件的材质特性。结构设计上重点还原了链条与链轮的啮合状态，调整链条张紧度至合理区间，保证上下两段链条的垂度符合实际传动的安装要求，啮合段的链节滚子完全嵌入链轮齿槽，精准呈现链传动运行时的配合关系。设计过程中优先保证结构的工程实用性，所有尺寸参数均可直接对接实际生产需求，同时兼顾视觉呈现效果，通过合理的视角设置完整展示链传动的啮合区域、链条走向与链轮齿形细节，整体模型结构严谨，细节还原度高，既可以作为机械设计教学的演示素材，也能为链传动相关的产品设计提供参考依据，帮助设计者直观理解链传动的运行原理与结构组成，规避设计过程中容易出现的齿形不匹配、张紧度不合理等常见问题。
