可调式组合塑料连接构件结构设计

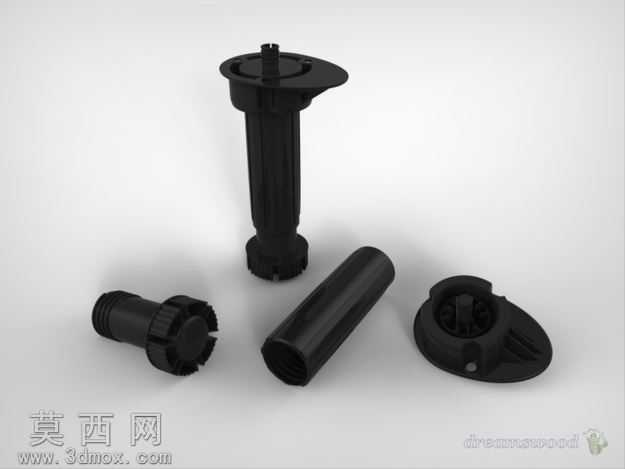

本作品为一套可调式组合塑料连接构件，采用三维参数化建模方式完成全结构设计，建模过程中对每一个零件的尺寸公差、装配间隙都做了严谨的参数约束，确保各部件组合后可顺畅实现调节动作与稳定连接。整套构件包含四个独立零件，分别为带法兰盘的长支撑柱、短调节接头、中空套筒以及带定位孔的端盖，各零件之间通过卡扣、柱面配合实现可拆卸装配，无需额外紧固件即可完成组合。建模阶段首先对零件的功能需求做拆解：长支撑柱顶部设置带安装孔的法兰盘，用于和外部基体固定，柱身做竖向防滑筋结构，既提升零件结构强度，也方便手动调节时握持施力，底部做外卡扣结构用于和其他零件对接；短调节接头一端做外螺纹式卡扣，另一端做带防滑齿的端帽，可实现旋转调节与锁止；中空套筒作为中间连接件，内壁做导向槽，可与支撑柱的筋位配合实现滑动导向，保证调节过程无偏移；端盖零件设置异形定位槽与安装孔，可作为末端连接基座适配不同的安装场景。材质设计上选用工程塑料ABS作为模拟材质，渲染时调整材质粗糙度为中等哑光质感，添加轻微的塑料颗粒纹理，还原工业塑料零件的真实质感，渲染灯光采用柔和的侧上方主光搭配补光，清晰展现零件的轮廓细节、卡扣结构与筋位特征，同时避免过度反光遮挡结构细节。设计思路围绕可调连接的核心需求，所有配合面都做了导向倒角处理，既方便装配时的零件对位，也能减少使用过程中的磨损，各零件的壁厚做均匀化处理，避免注塑生产时出现缩痕缺陷，卡扣结构做了圆角过渡，提升卡扣的抗疲劳强度，保证多次拆装调节后仍能保持足够的卡紧力。整套模型的结构完全符合实际生产的工艺要求，所有特征均可直接用于后续的模具设计与生产验证，可广泛应用于小型设备的支撑调节、工位器具的高度调整等场景。
