地埋式液压升降垃圾收纳站结构设计

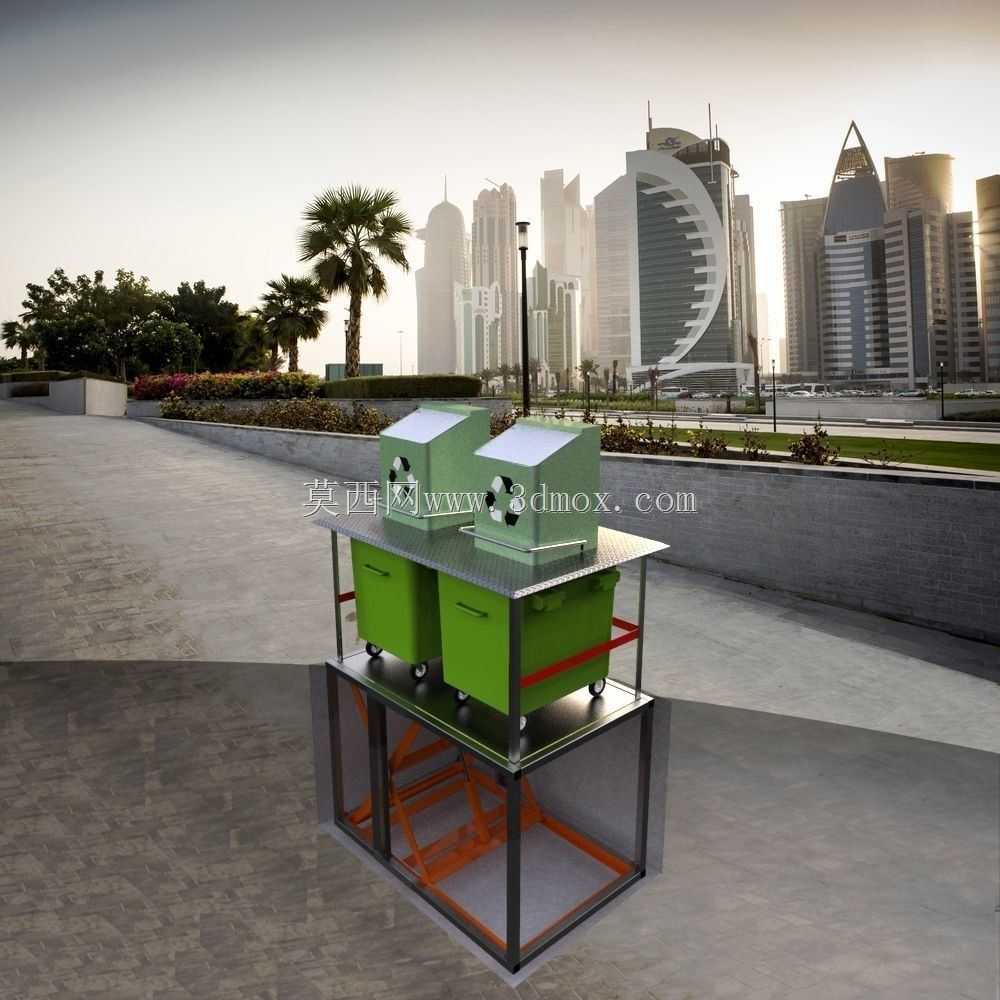

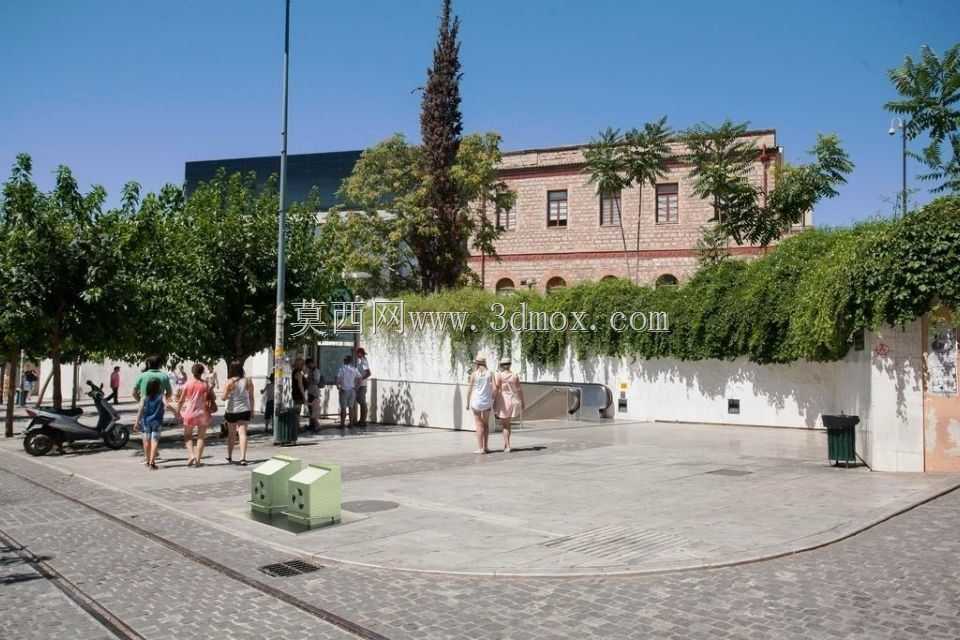

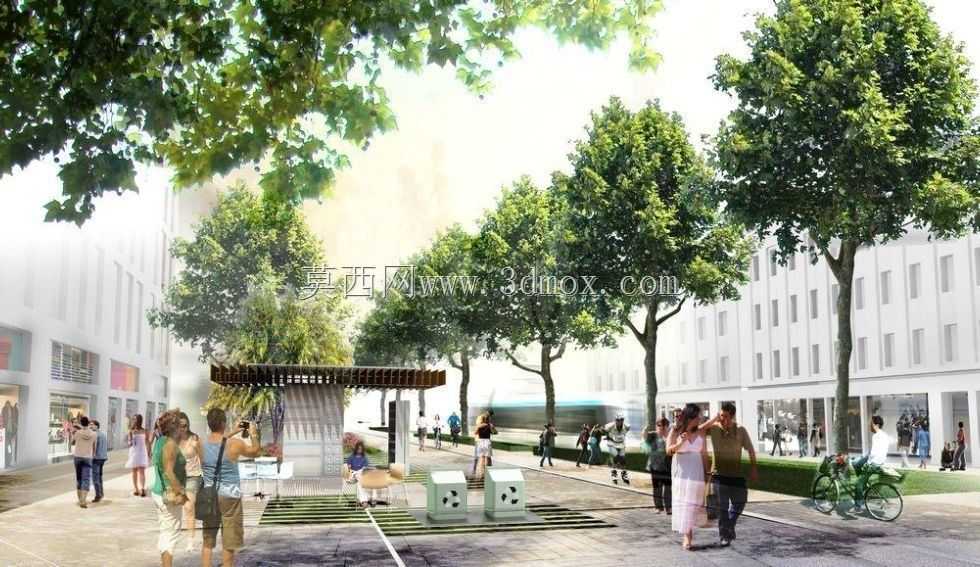

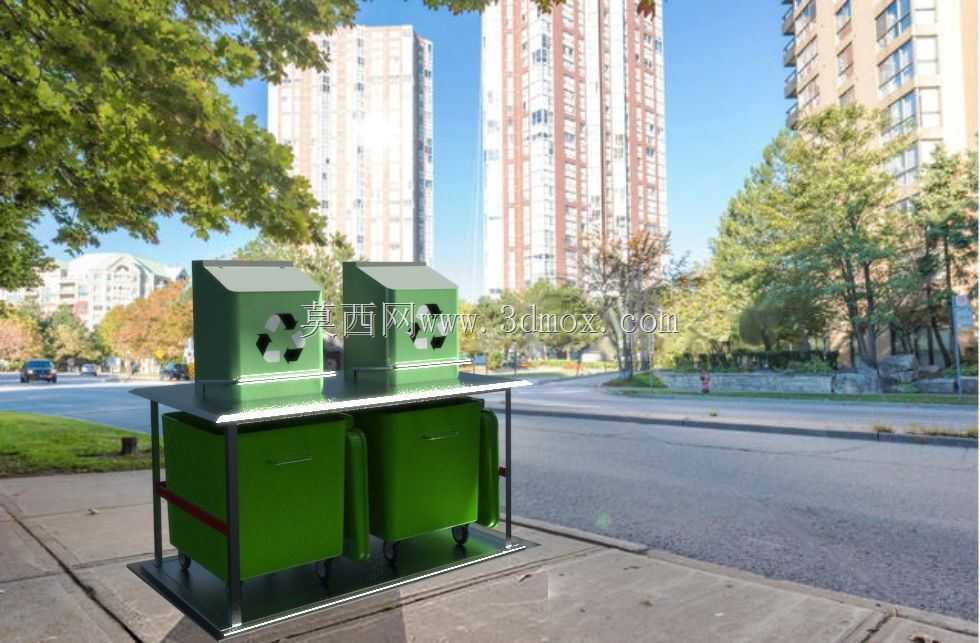

　　这套地埋式垃圾收纳装置面向城镇社区、商业街区、园区后勤区等需要隐蔽布置固废收集点的场景，整体采用全埋入地下的布置思路，日常使用时投料口与地面铺装齐平，避免传统露天垃圾桶占用通行空间、异味扩散、影响市容观感的问题，清运作业时通过内置升降机构将整组废物容器抬升至地面以上，配合常规垃圾清运车辆完成卸料，无需人工下井搬运，大幅降低环卫作业的劳动强度。

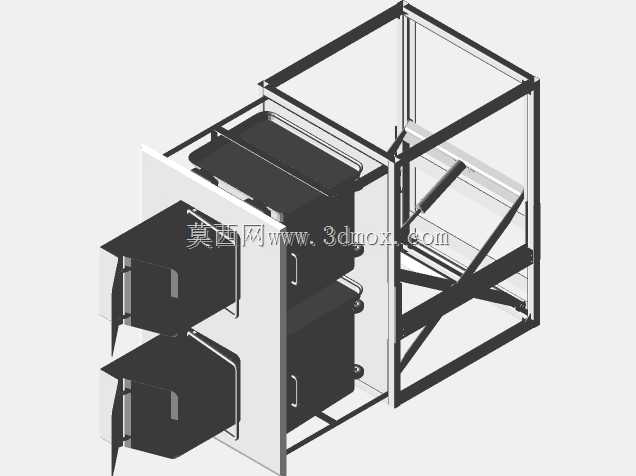

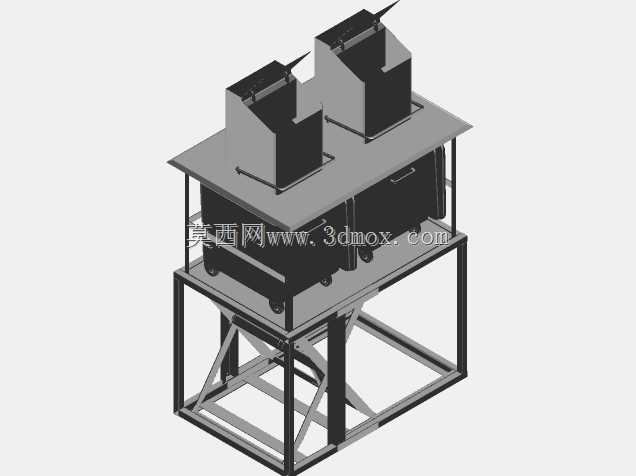

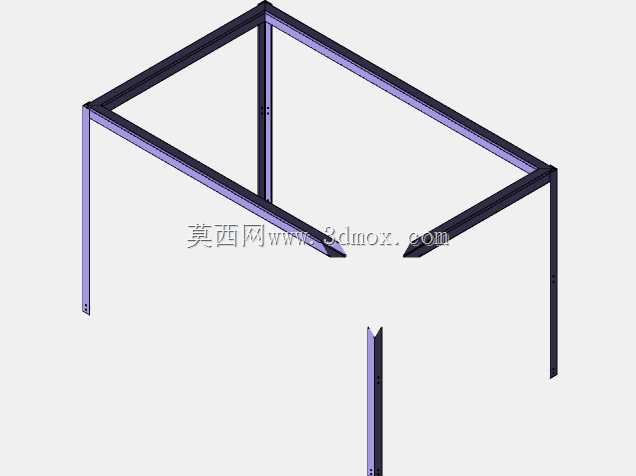

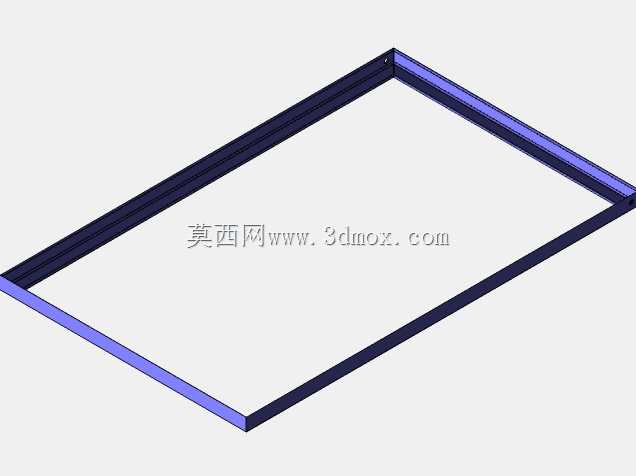

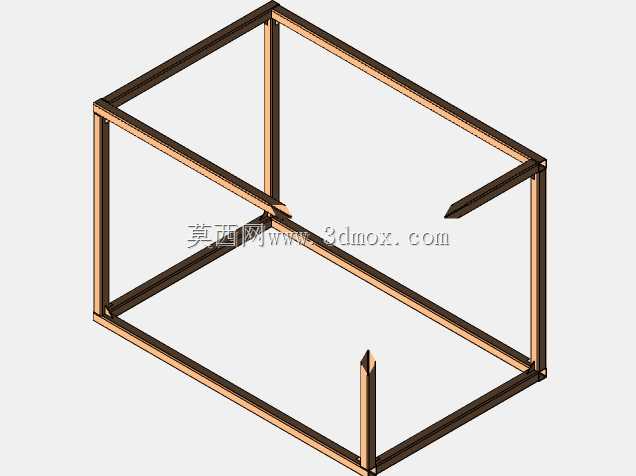

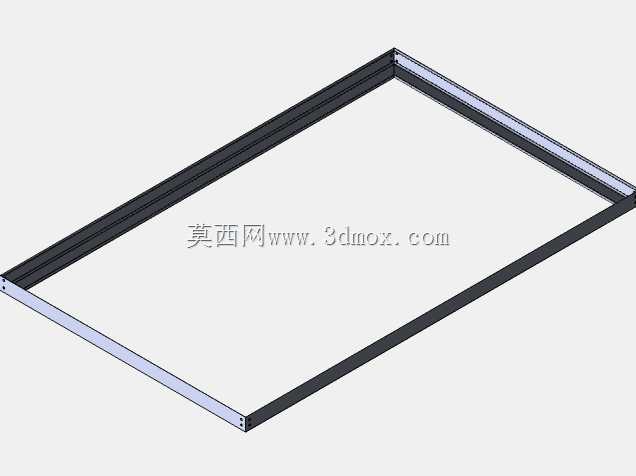

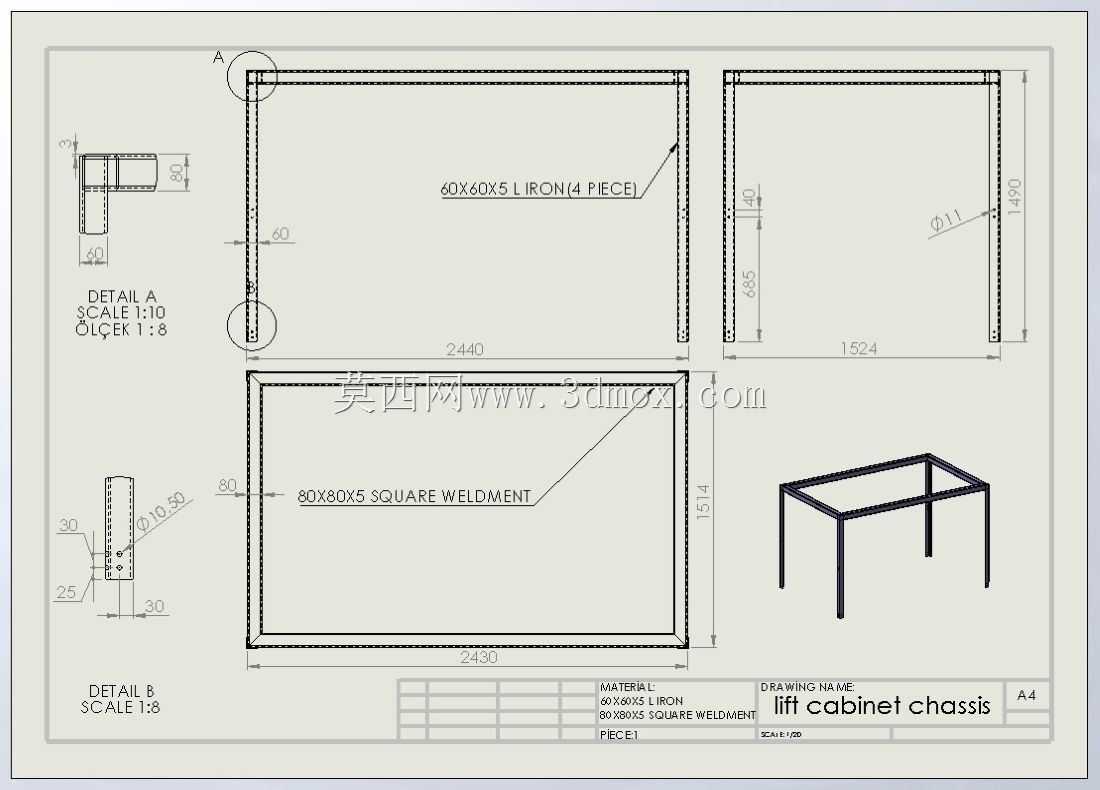

　　整套装置的承载框架采用型钢焊接成型，底盘框架作为全部载荷的承力基础，轮廓尺寸控制在2700×1800毫米的地面占地边界内，升降行程设定为1.4米，升起后容器顶部高出地面作业面，完全匹配清运车辆的投料口高度。坑体安装净空要求为长2600毫米、宽1700毫米、深1800毫米，现场施工时只需按该边界浇筑混凝土基坑，做好坑底排水与侧壁防渗处理即可落位安装，装置整体包装运输边界为2700×1800×2850毫米，可通过普通货运车辆整体转运，现场仅需完成地脚固定与液压管路接驳即可投入使用。

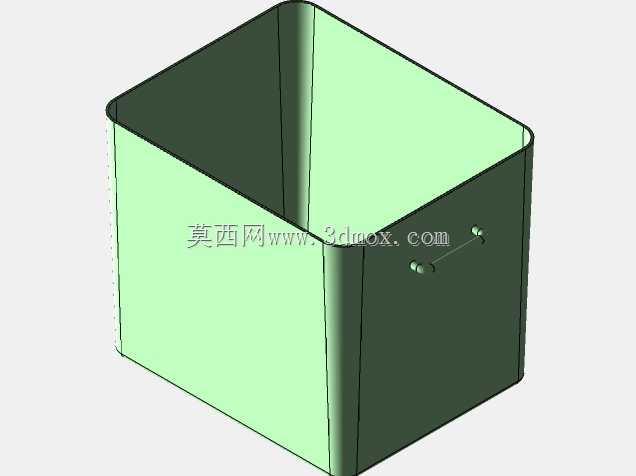

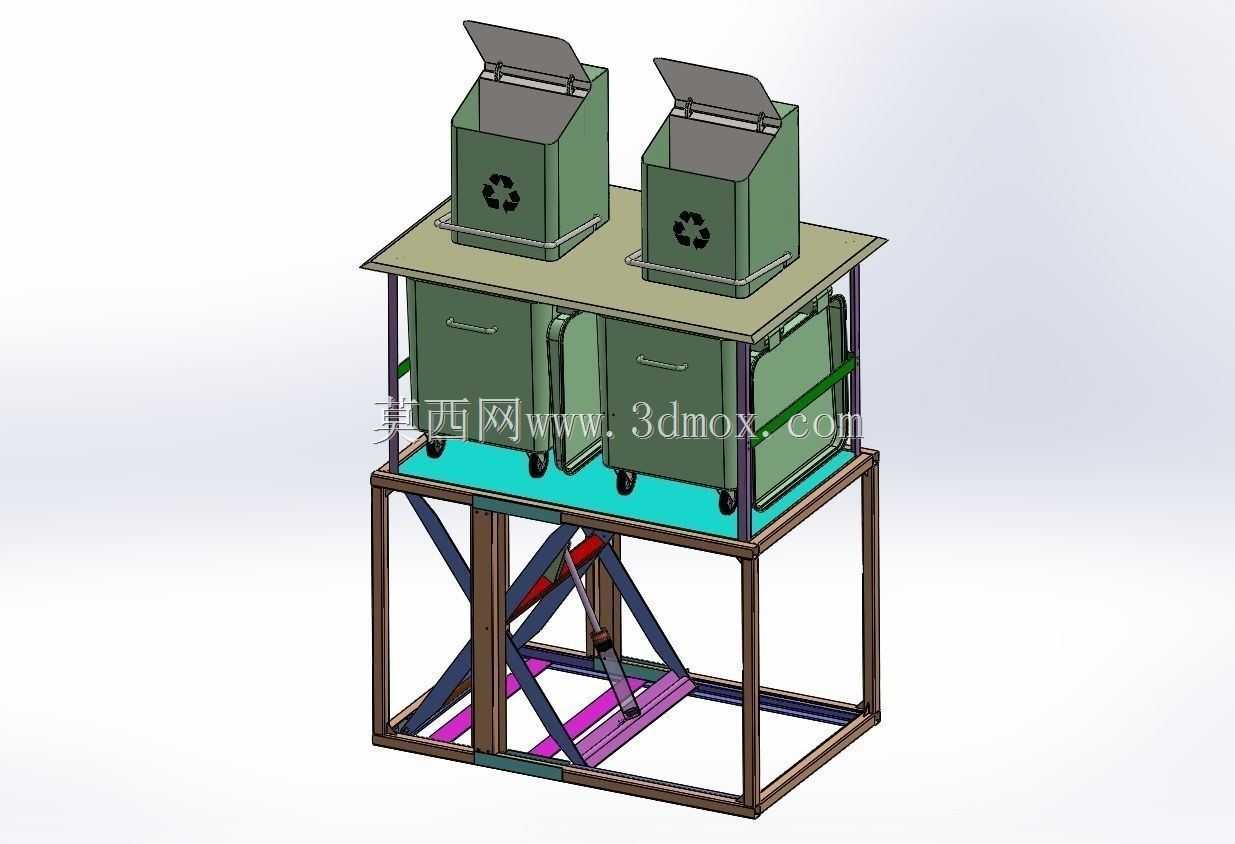

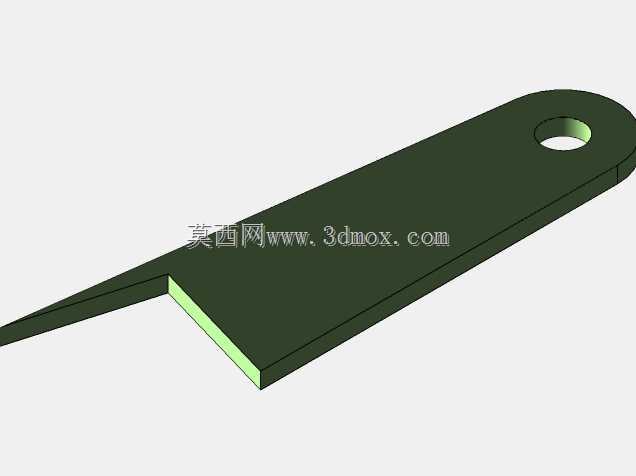

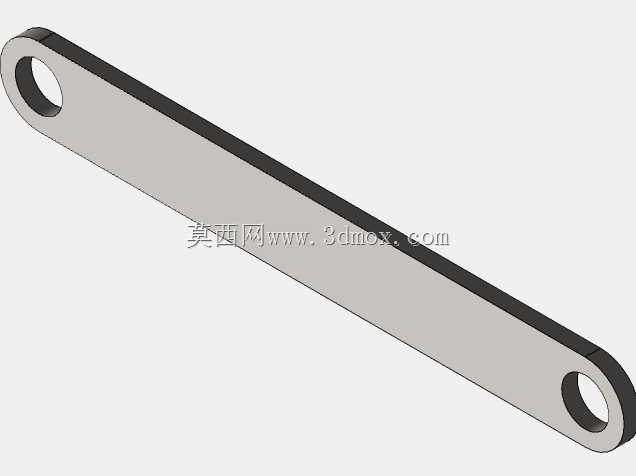

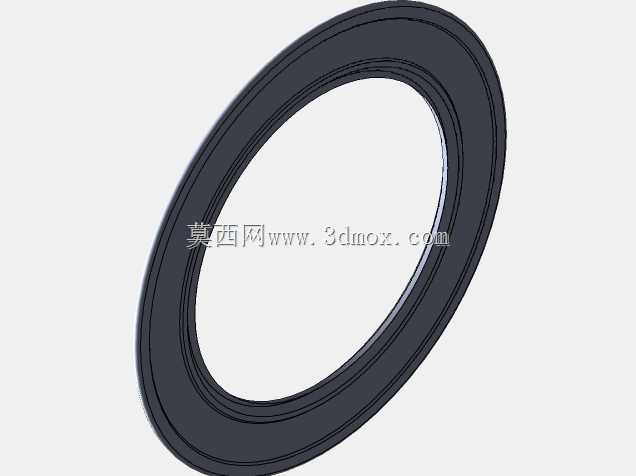

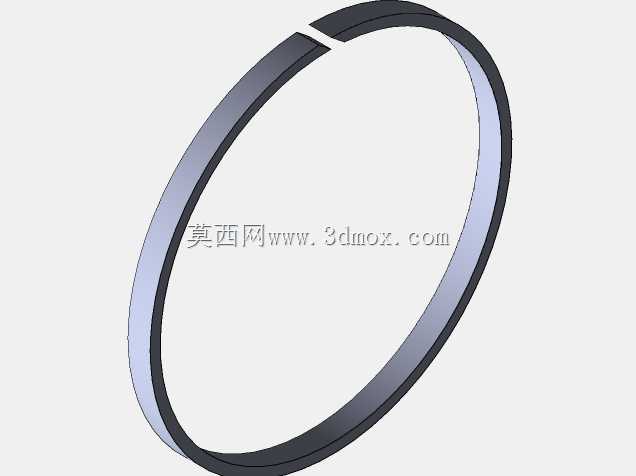

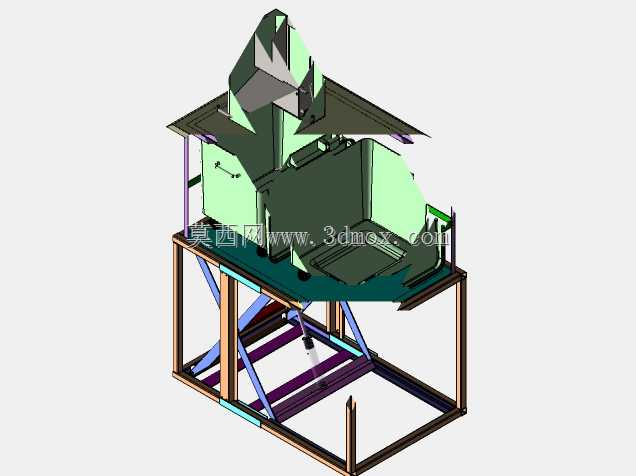

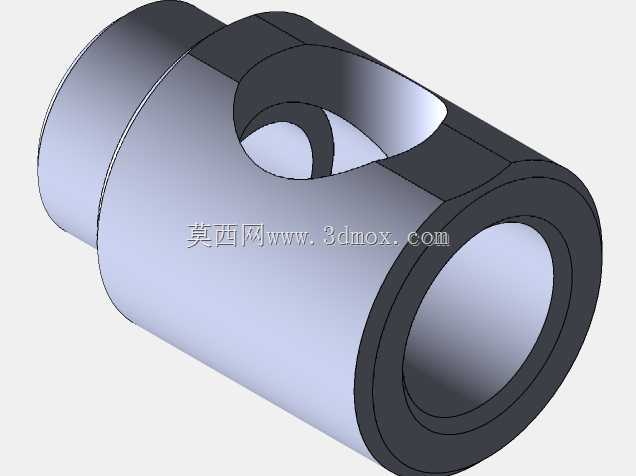

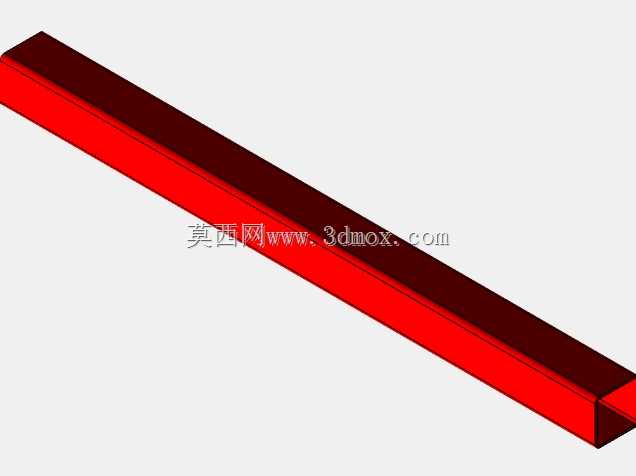

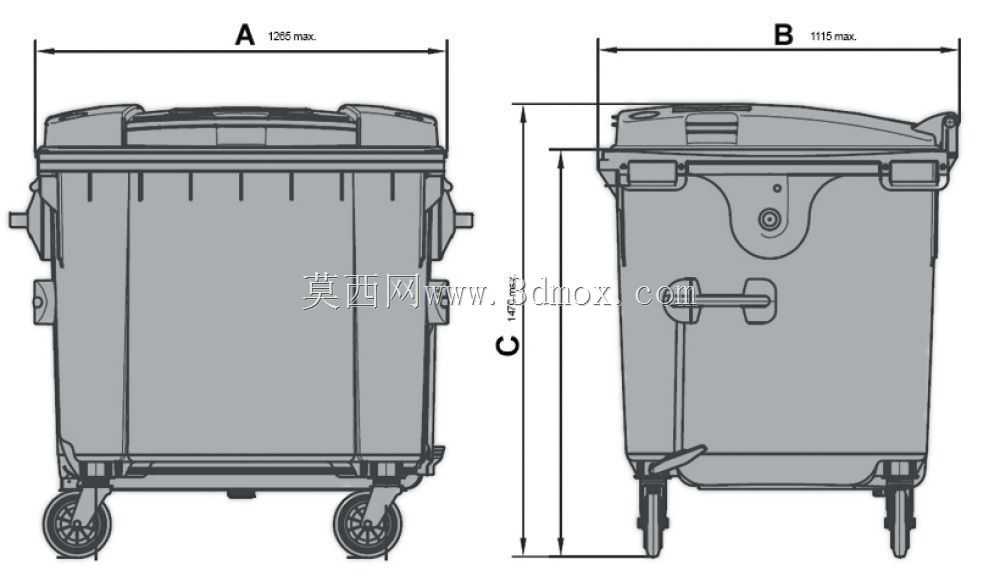

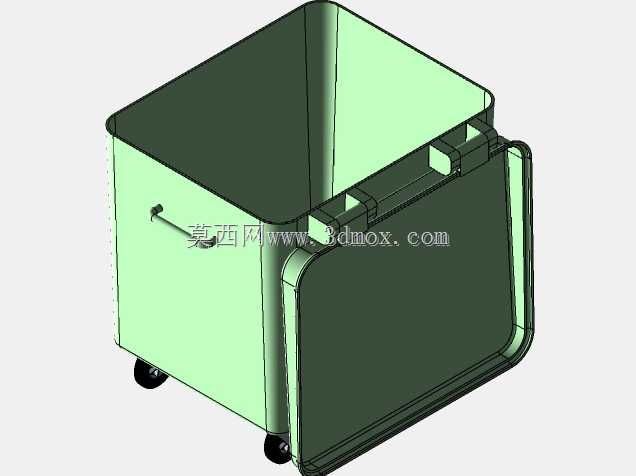

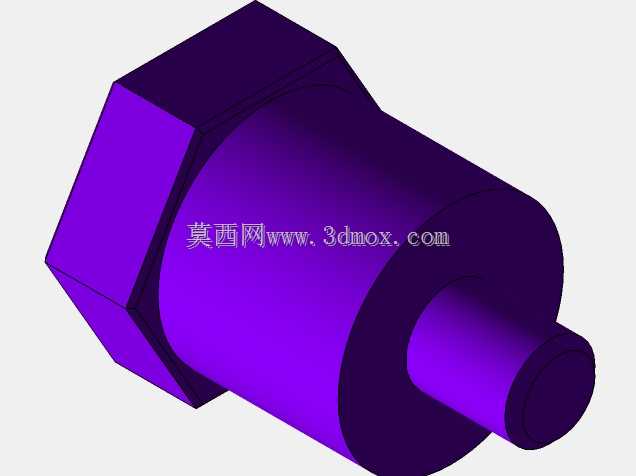

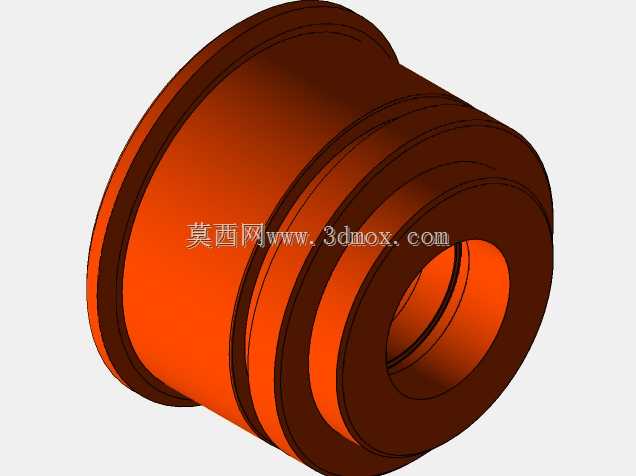

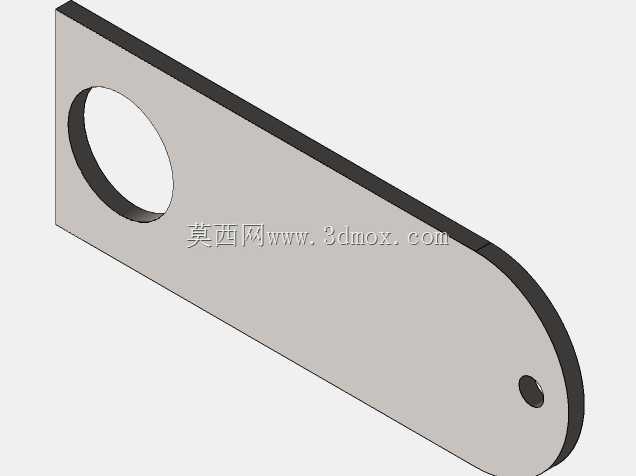

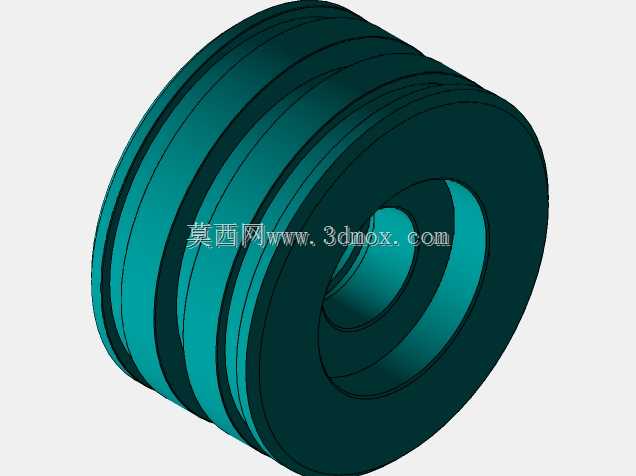

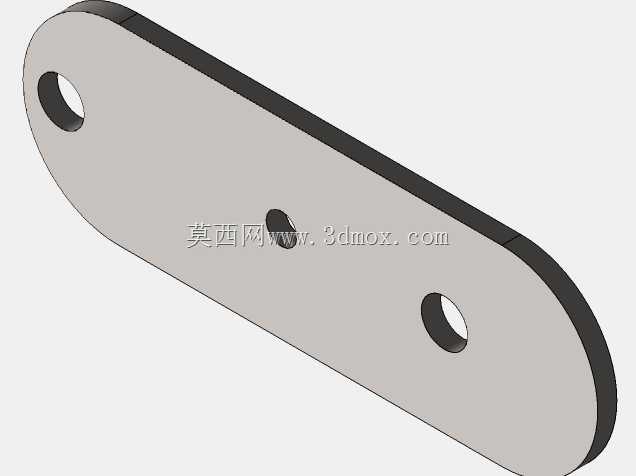

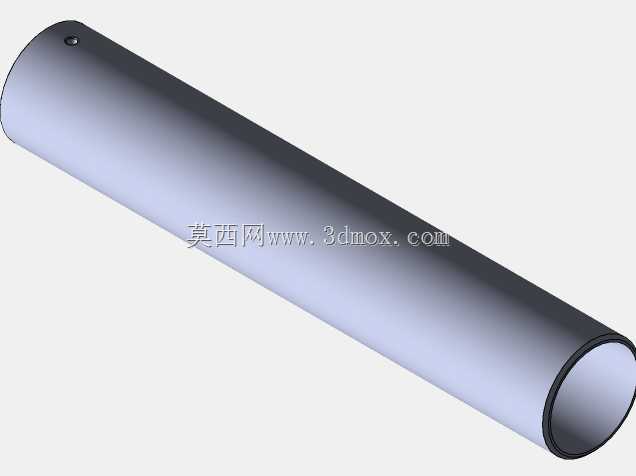

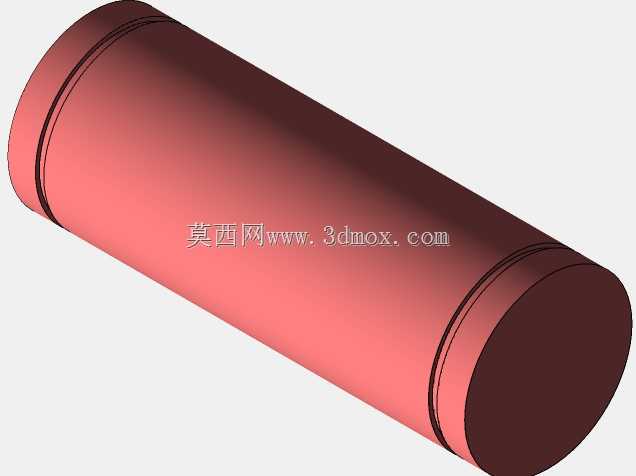

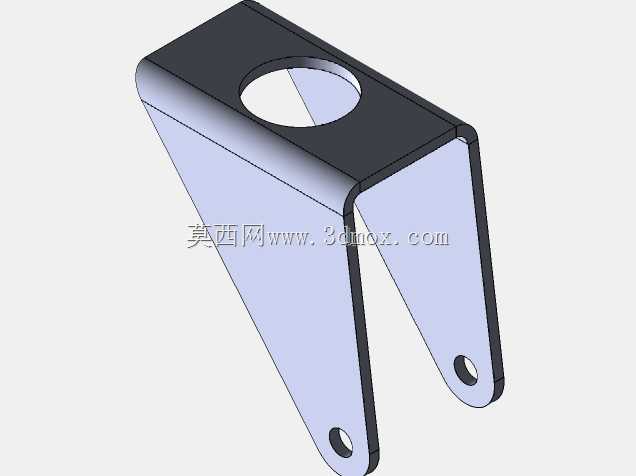

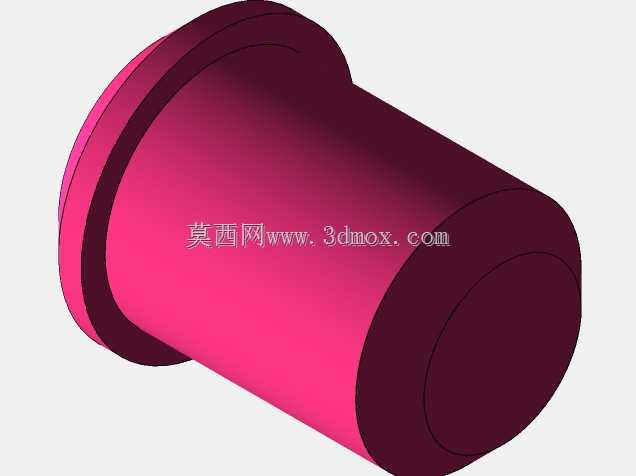

　　升降执行部分选用剪叉式液压升降机构，额定承载能力达到2吨，完全覆盖满装8立方米废物容器的总重量。剪叉臂组采用标准型材加工，所有铰接销轴配合标准化液压活塞元件，元件选型符合废物容器配套的DIN EN 840通用标准，备件互换性强，后期维护更换无需定制非标件。液压动力单元固定在底盘框架的预留安装位，管路沿剪叉臂的运动轨迹排布，避免升降过程中管路拉扯剐蹭；系统配套压力开启联锁结构，只有当升降台到达指定上下限位、锁止机构完全就位时，投料口盖板才能开启，防止误操作引发的安全事故。

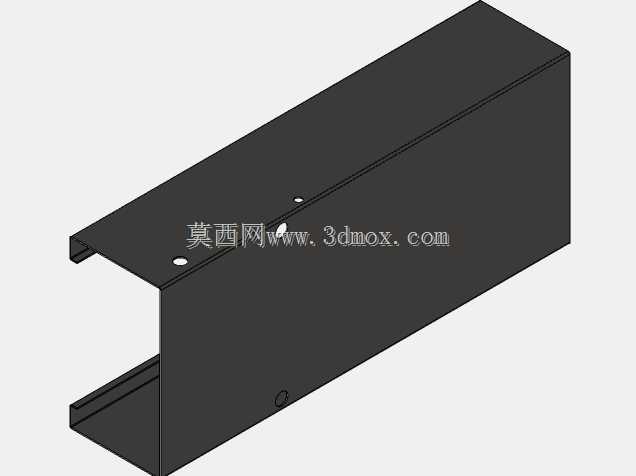

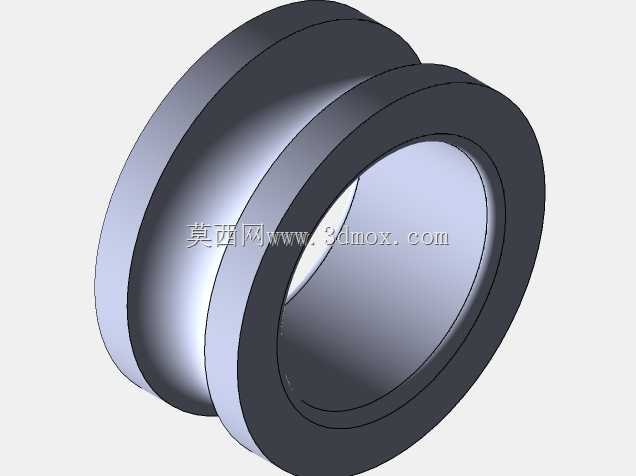

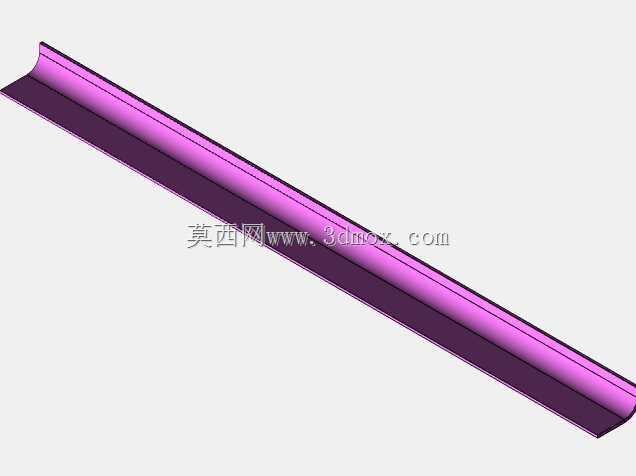

　　为解决大载荷升降过程中的晃动问题，剪叉组两侧配套导向轨道，轨道沿基坑侧壁竖直安装，升降台两侧的导向滑块嵌入轨道槽内，全程约束水平方向位移，即使容器内垃圾偏载，升降过程也能保持平稳，避免金属结构碰撞产生振动与异响。所有装配配合关系在三维结构中完整还原：剪叉臂的铰接间隙、滑块与轨道的配合公差、盖板翻转的开合行程、容器在台面上的定位挡边都逐一建模，设计师可以直接在模型中校验运动干涉，确认全行程内没有零部件磕碰，也可以根据不同项目的坑体尺寸，按比例缩放整体结构，同步调整型材壁厚与液压元件参数，适配不同容量的收集需求。

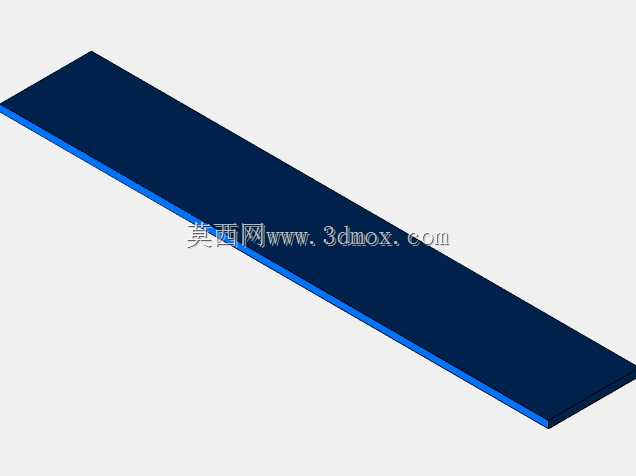

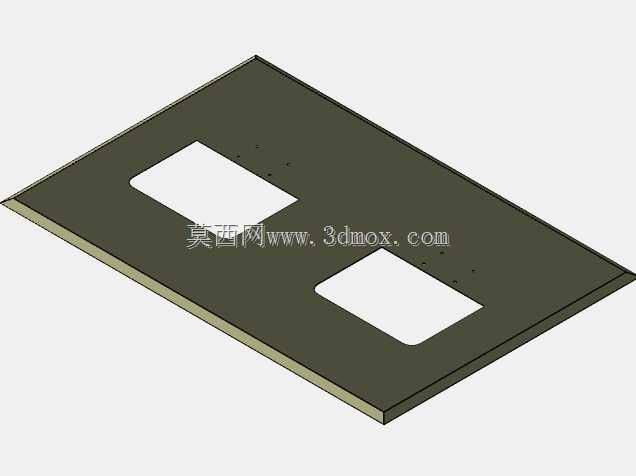

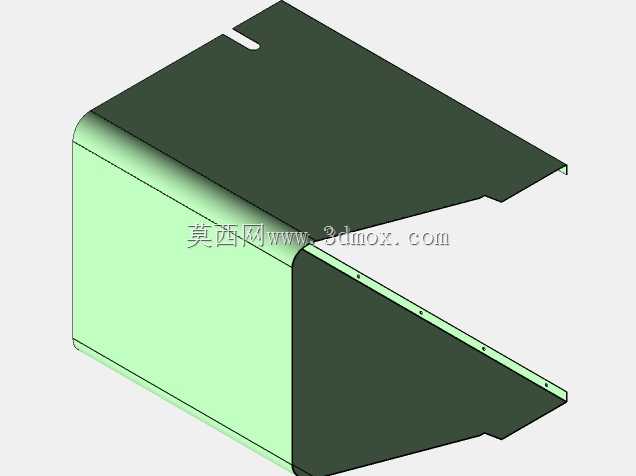

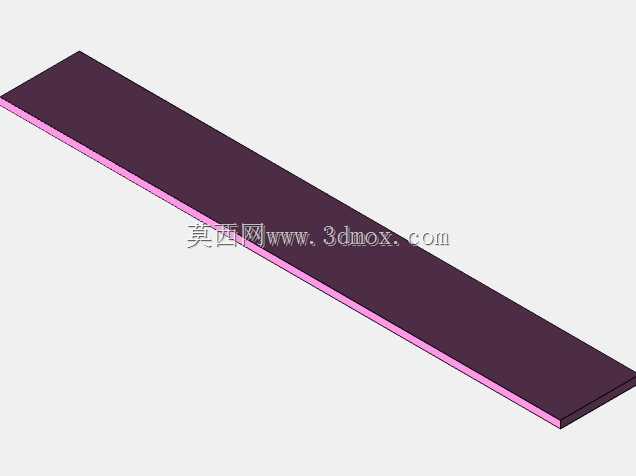

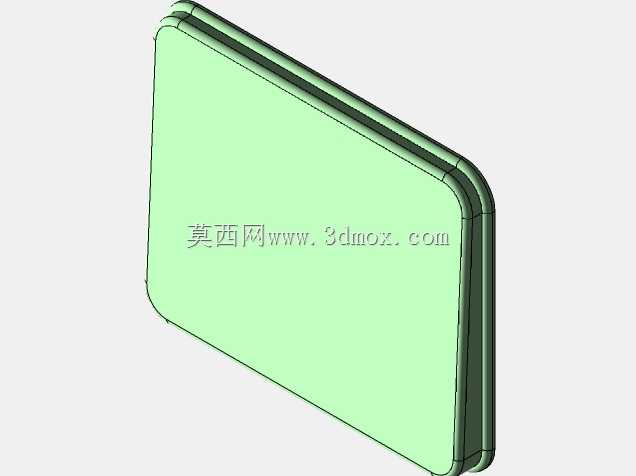

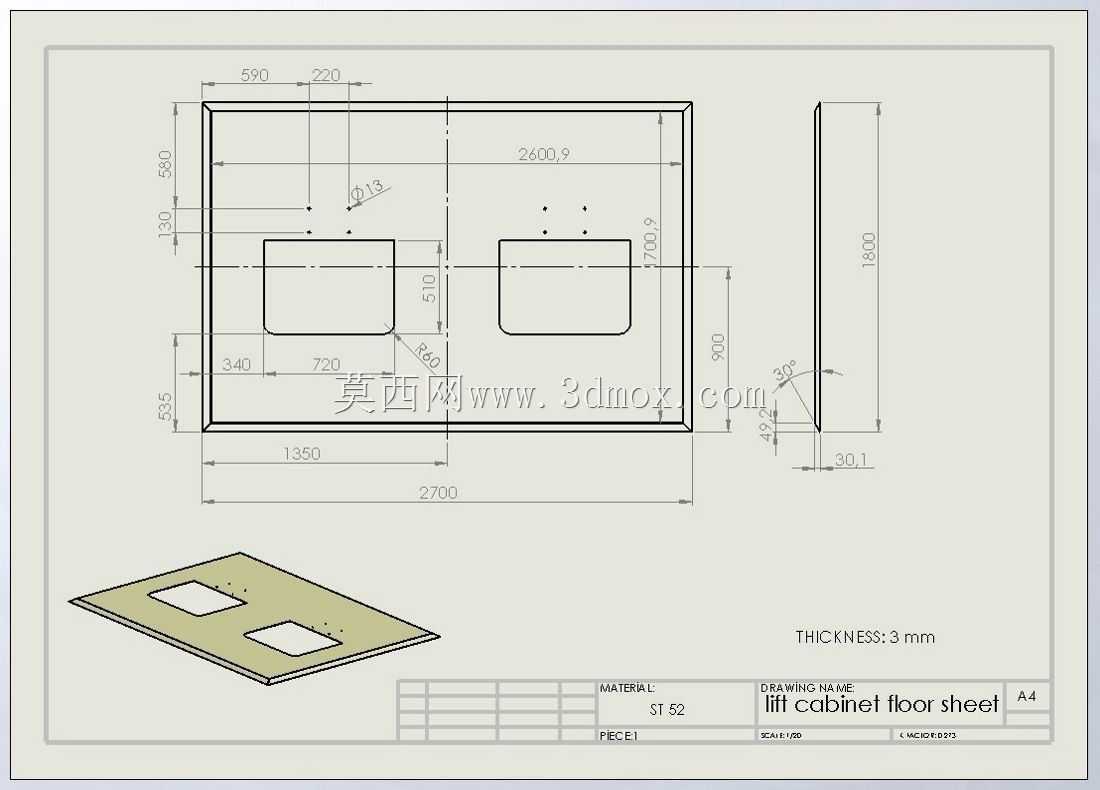

　　装置的外露部分包含地面投料盖板、侧边检修门与安全防护结构：盖板采用防滑钢板加工，闭合时可承受行人与小型环卫车辆的碾压，表面可铺贴与周边地面一致的铺装材料，进一步弱化设备存在感；检修门设置在基坑侧壁对应位置，日常维护时无需升起整个平台即可进入坑内检修液压阀组与电气元件；坑体四周设置安全感应边，升降过程中如果检测到障碍物会立即停止动作并回退，防止夹伤人员。

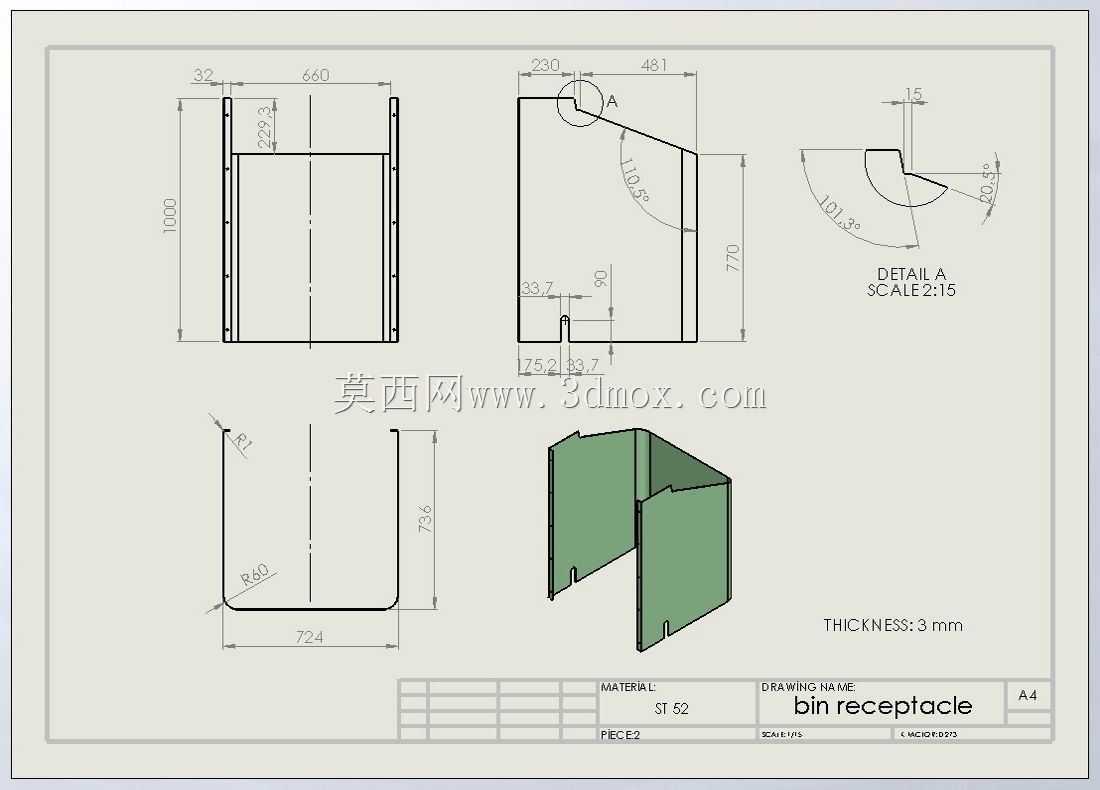

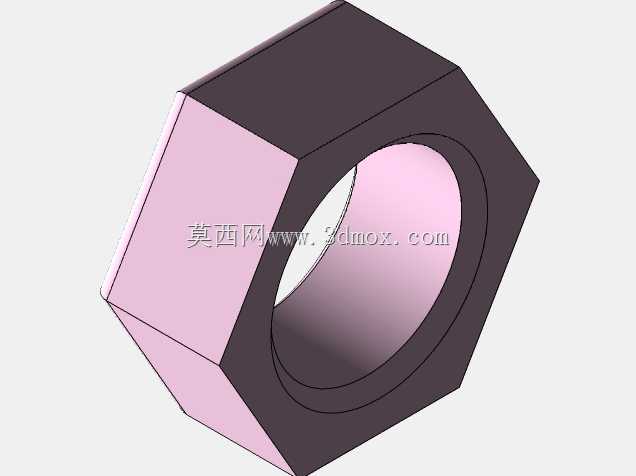

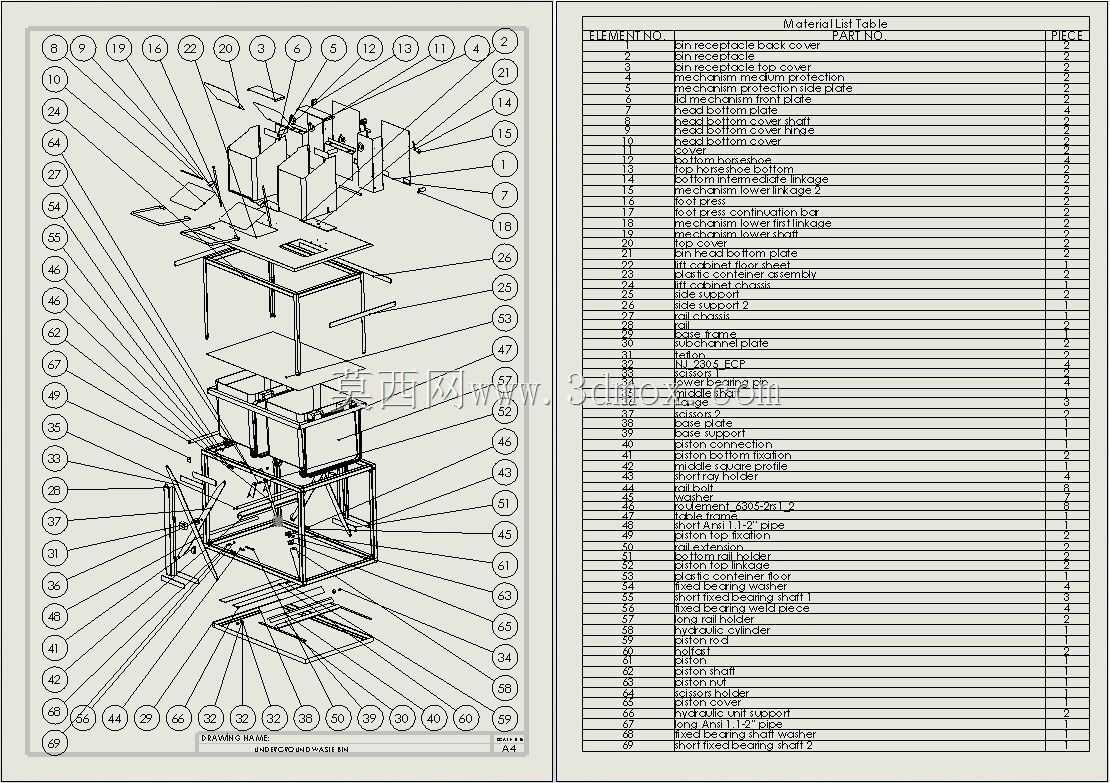

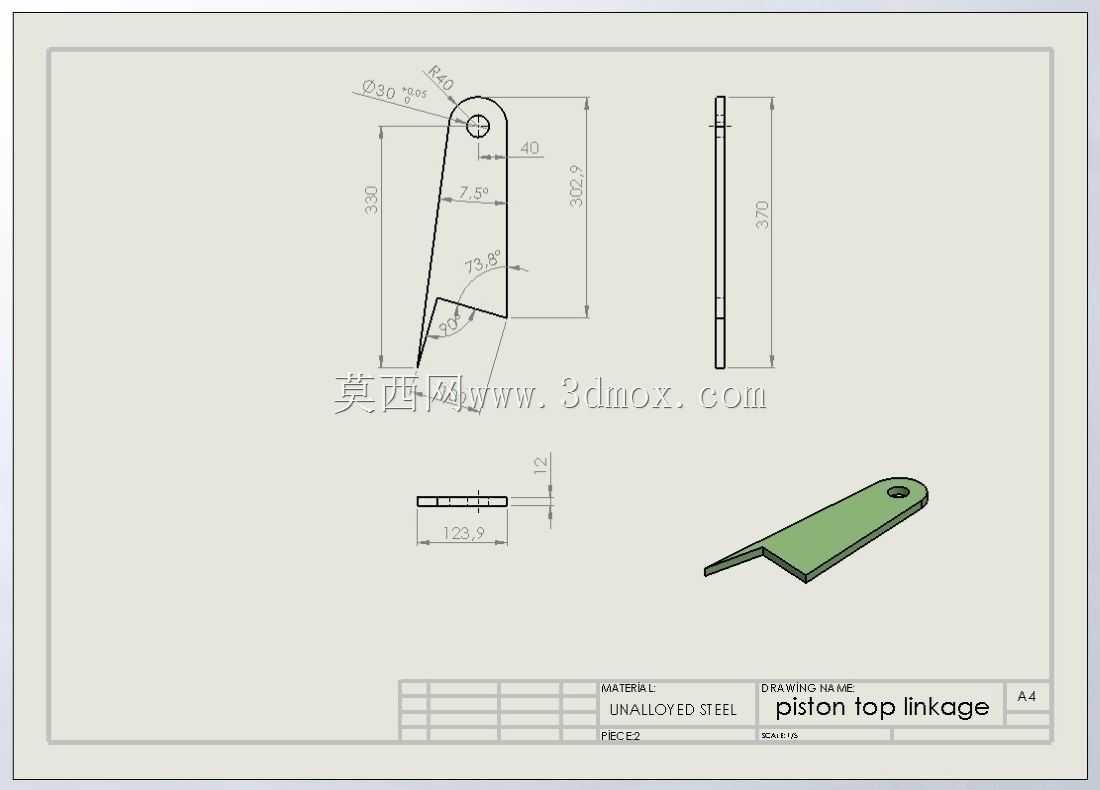

　　整套结构的工程图纸完整覆盖所有自制零件与标准件明细，从板材切割、型材焊接、销轴加工到总装流程的尺寸要求都清晰标注，结构设计人员可以直接参考该方案完成地埋式垃圾站的本土化适配，针对不同地区的清运标准调整容器接口位置、升降速度与安全联锁逻辑，也可以在此基础上拓展除臭、喷淋、智能称重等附加功能模块，满足不同场景的环卫收集需求。
