多级蒸汽透平动力转换机组结构

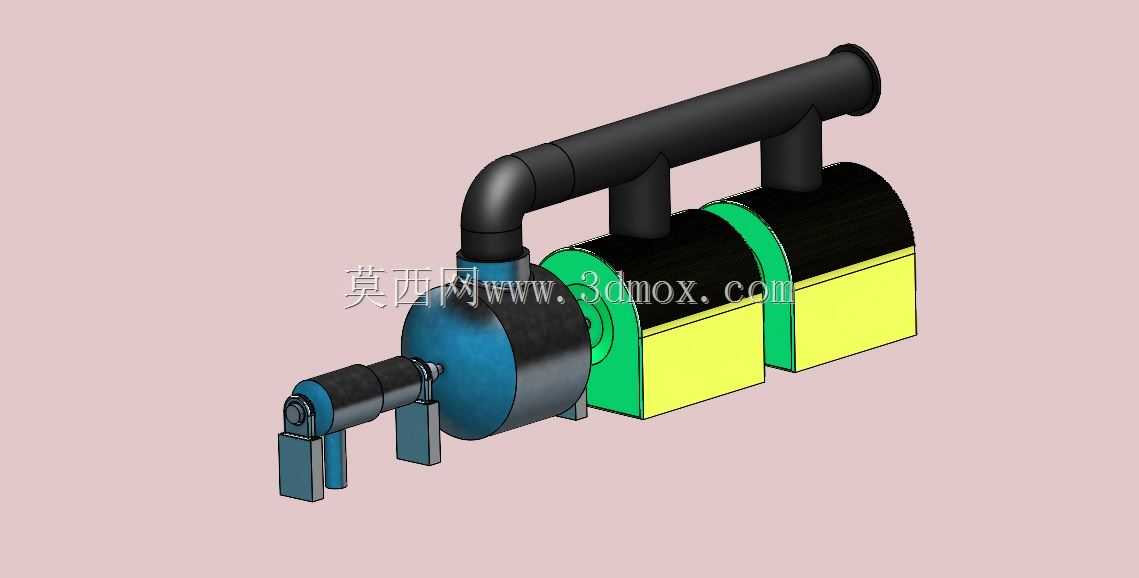

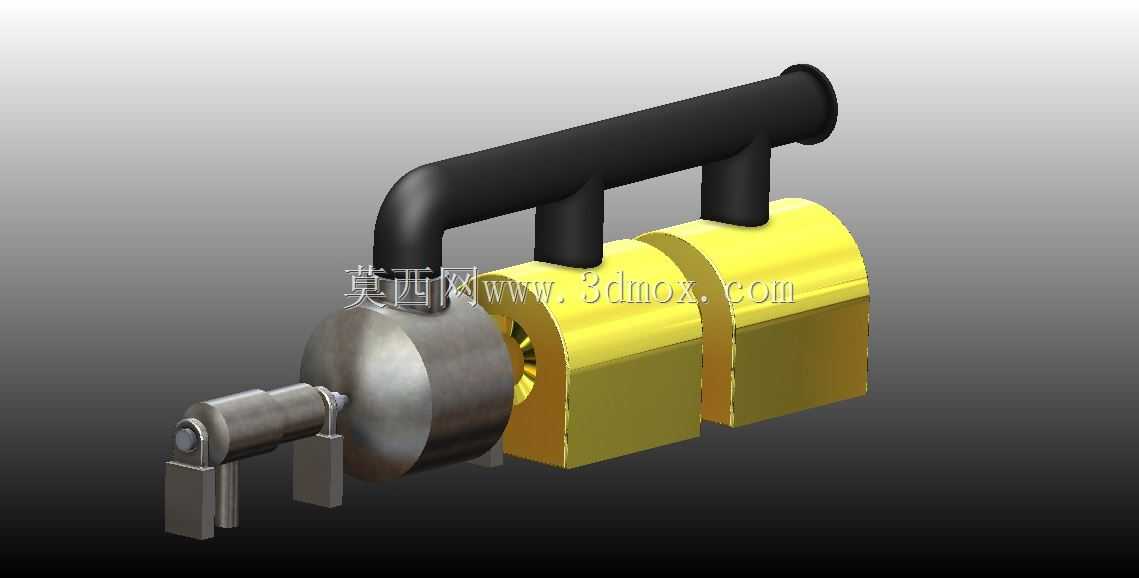

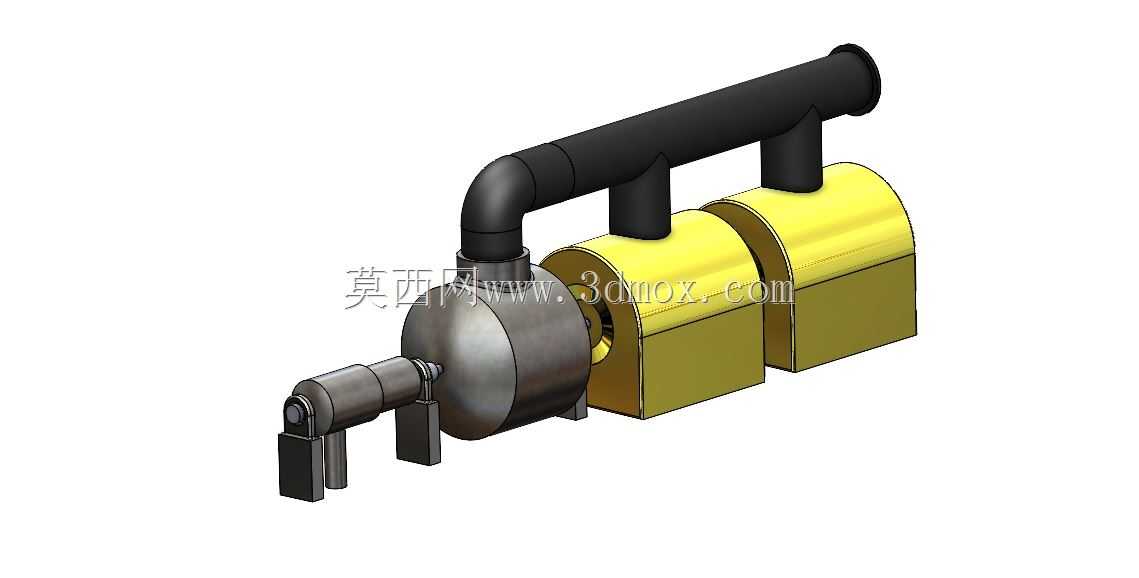

　　该模型呈现的是一套以蒸汽能量转换为核心的多级透平机组，主体由进汽母管、分支进汽管路、两级腔室、透平转子、联轴器、输出轴段以及端部附属壳体组成。结构表达重点不在单一零件外观，而在于把蒸汽从管路进入、逐级膨胀做功、再通过转子输出机械功的路径完整串联起来，适合用于动力设备结构认知、教学演示、方案评审和三维布置校核。

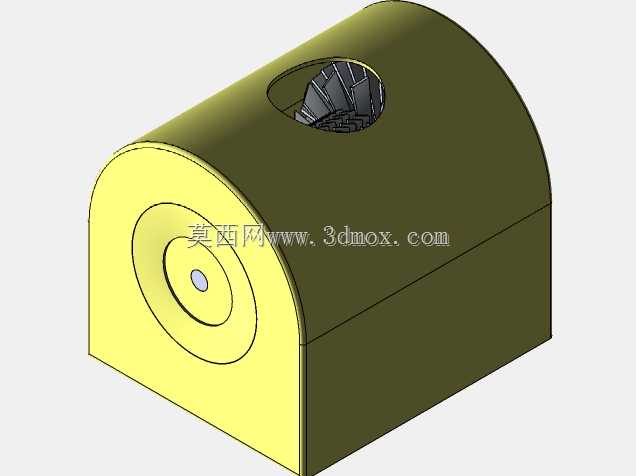

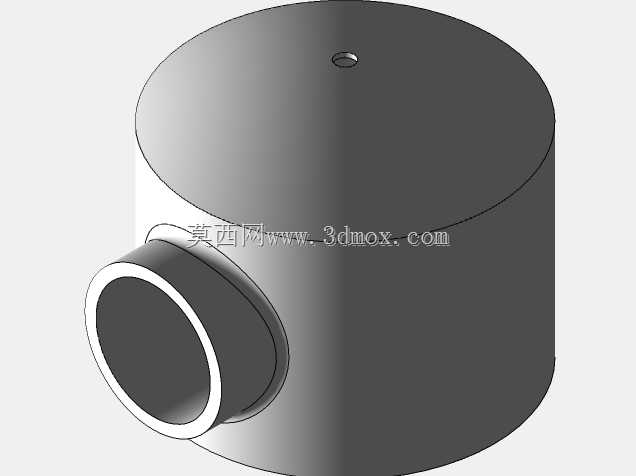

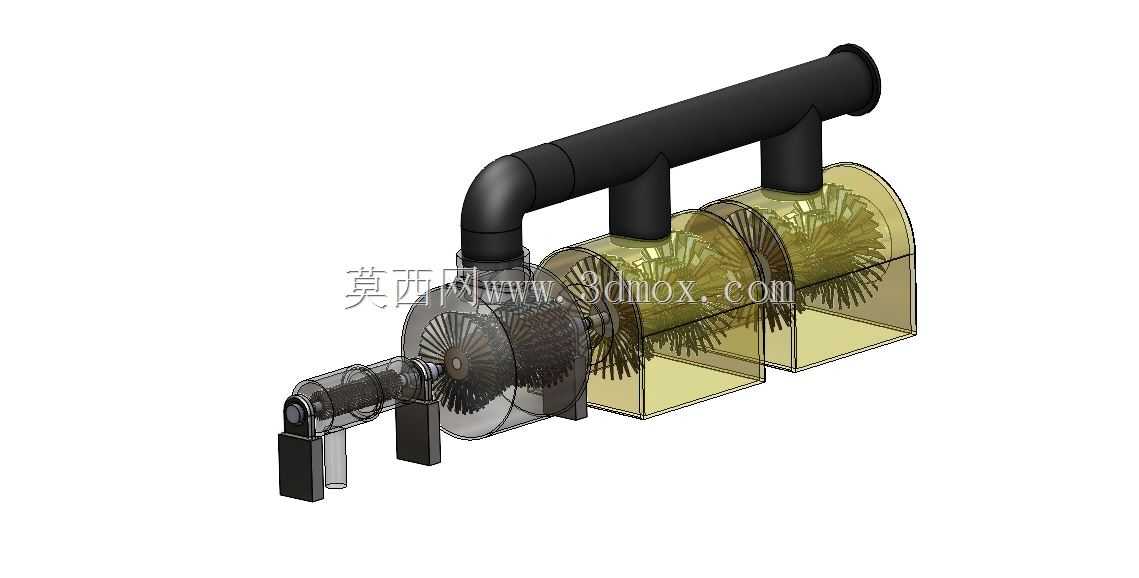

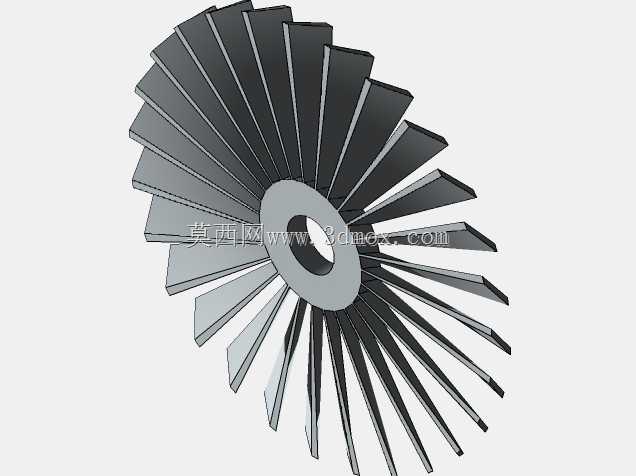

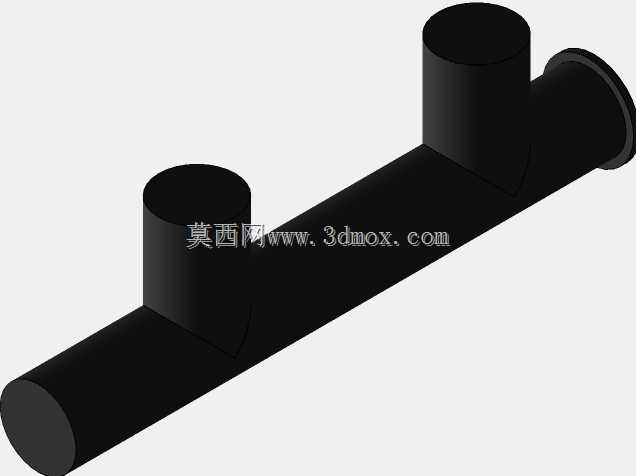

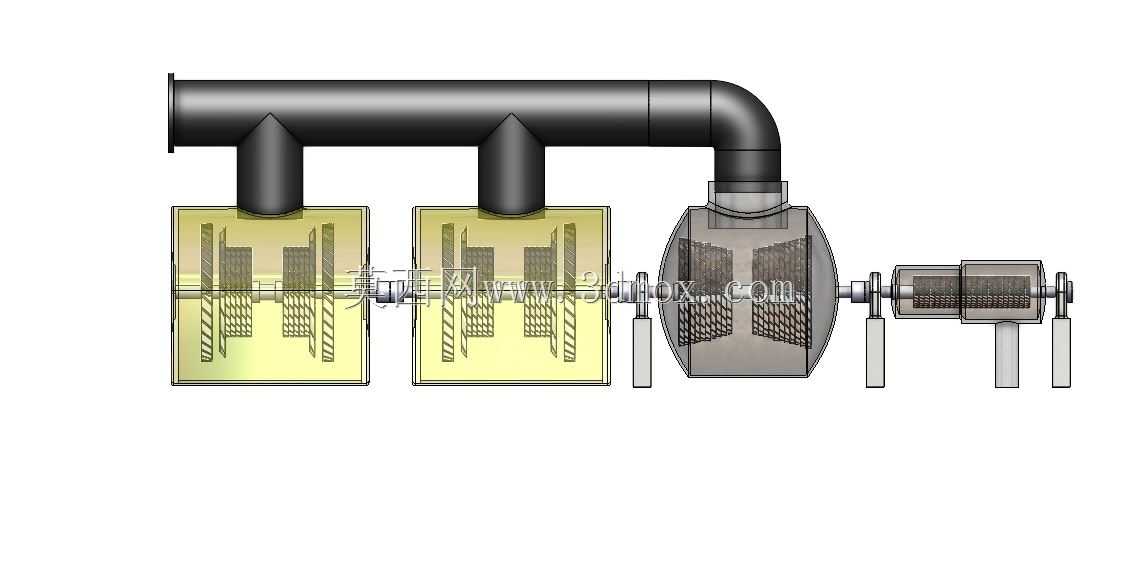

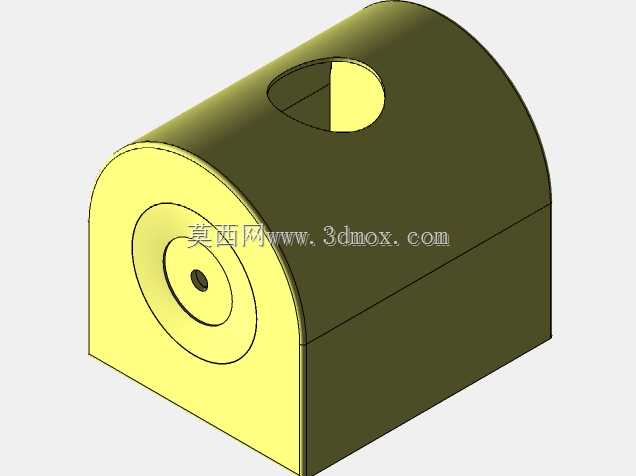

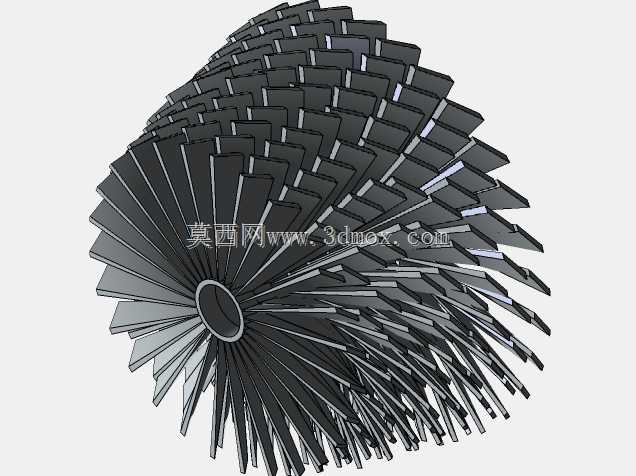

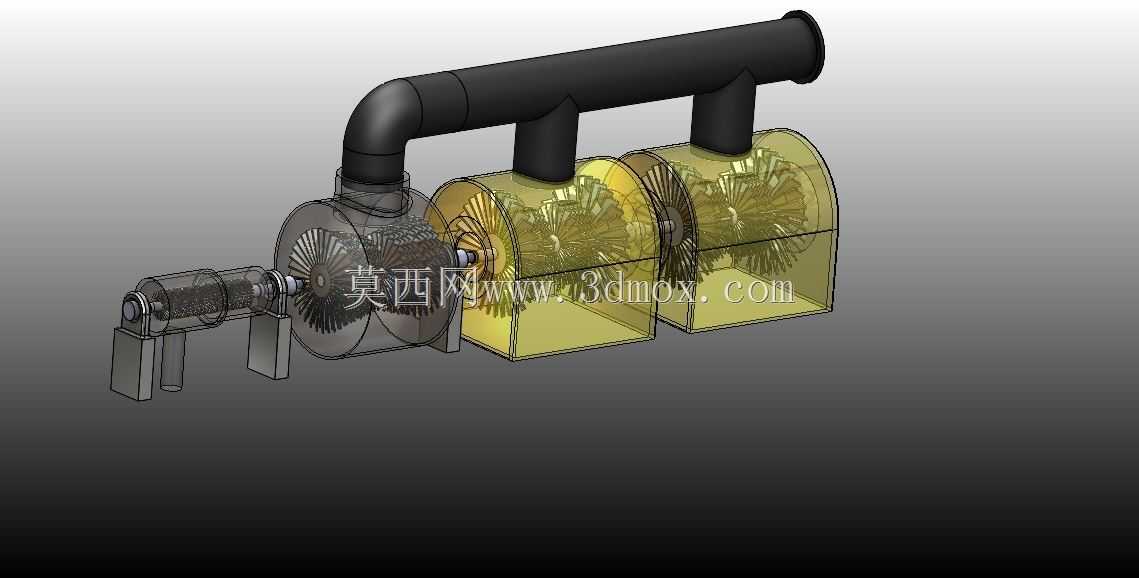

　　从现场应用角度看，这类机组通常服务于需要把热能转化为旋转机械能的场景。前端较粗的水平管路承担蒸汽汇集与输送功能，管路通过两个垂直分支向下方腔室供汽，分支位置与腔室接口保持同轴关系，便于在真实设计中布置法兰、密封件和支撑结构。两个矩形腔室采用透明化表达，内部可以看到多层叶栅、隔板和通流通道，这种处理方式能够直观展示蒸汽在腔室内的导流和膨胀过程。右侧圆筒形壳体与后续轴系相连，体现出透平段向输出段过渡的结构关系。

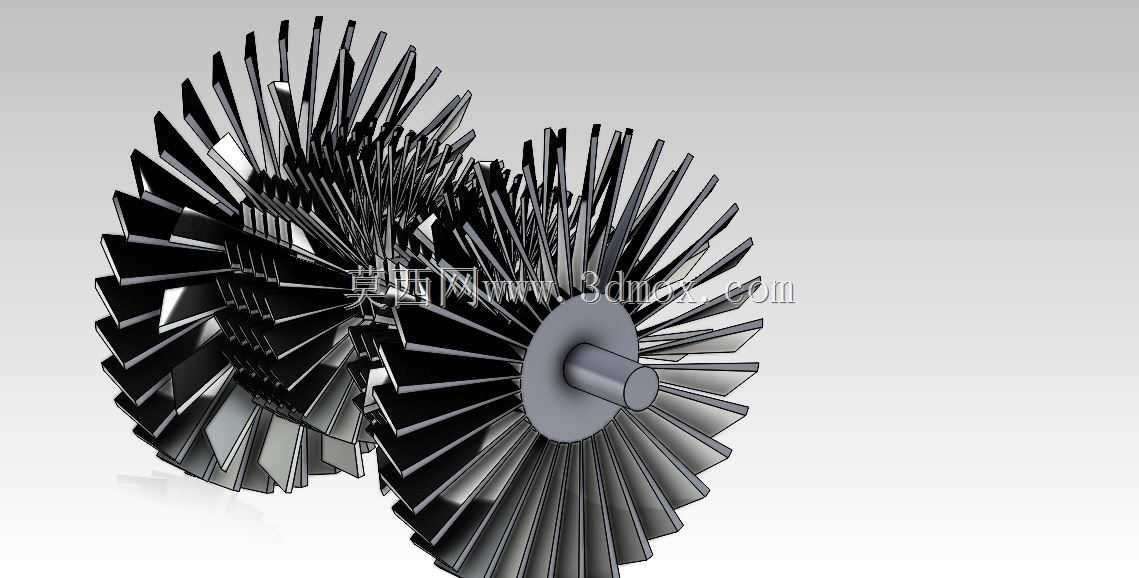

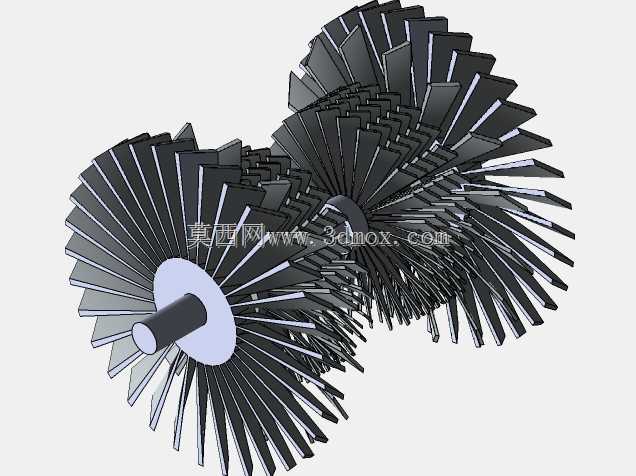

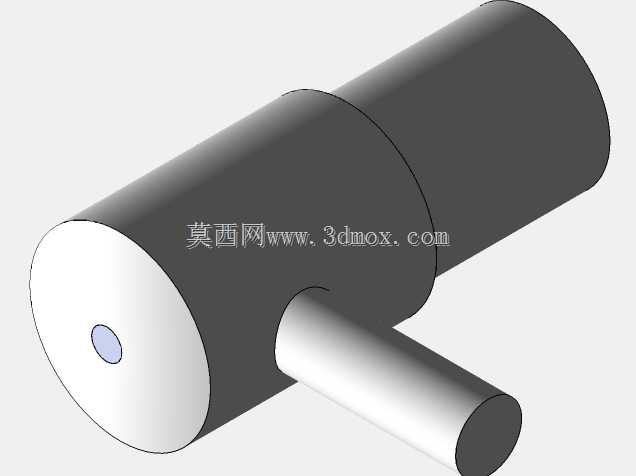

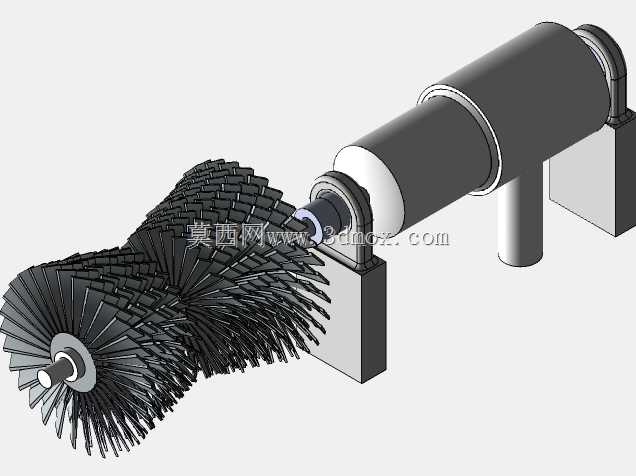

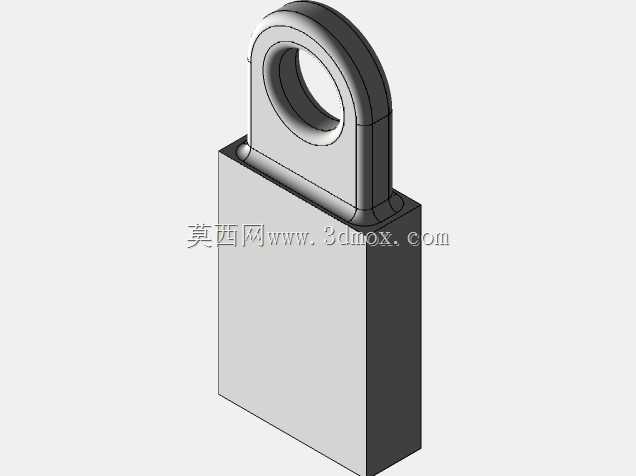

　　设计思路上，模型把通流部分和轴系部分放在同一条装配主线上。转子沿水平方向贯穿各功能段，腔室之间通过轴段和连接构件保持对中；末端设置联轴器和较小的附属设备接口，用于表现动力输出或与发电机、压缩机、泵类负载相连的边界。工程建模时，这类同轴关系必须优先约束，否则后续轴承、密封、支座和检修空间都会受到影响。模型中各支座以简化支腿形式表达，虽然未展开详细地脚结构，但已经提示了设备落地安装时需要预留的支撑点位。

　　外形布置方面，机组最高点来自顶部弯管和水平进汽管，最宽区域集中在两个矩形腔室与右侧圆筒壳体组合段，轴向长度则由进汽端到输出端连续展开。安装边界不能只看设备本体投影，还应考虑顶部管道的保温层、法兰拆装空间、侧面腔室检修开盖距离，以及转子抽出时的轴向维护通道。若将其放入厂房三维布置，应在管路上方保留管道补偿和支吊架空间，在轴端一侧保留联轴器对中、拆卸和检测空间，在腔室周围保留人员接近与起吊作业区域。

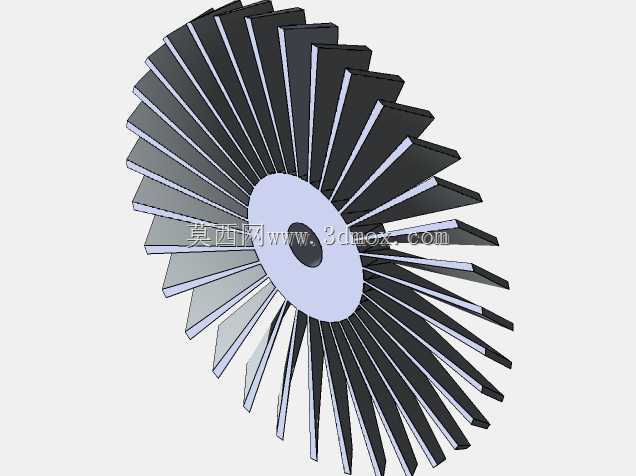

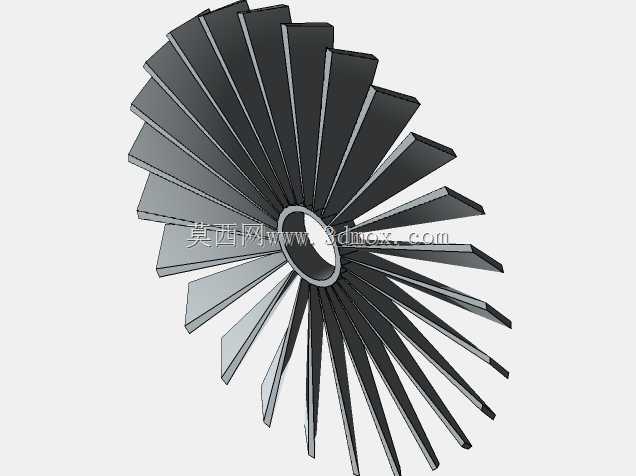

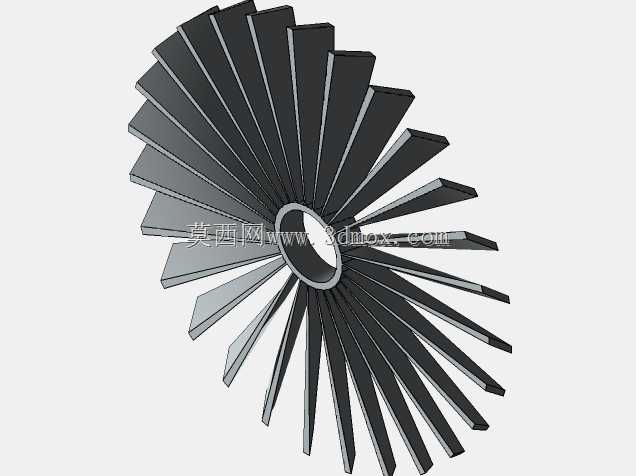

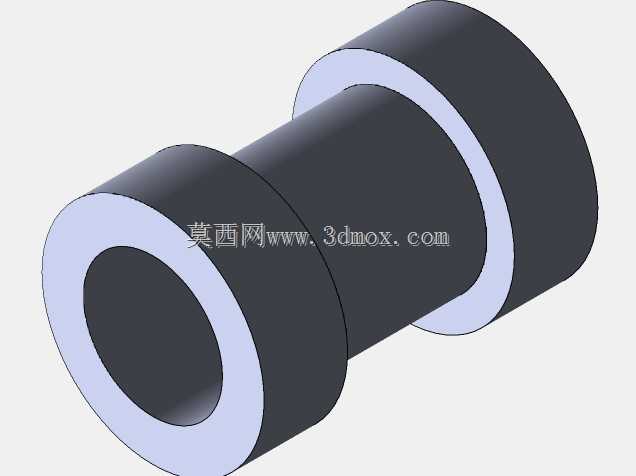

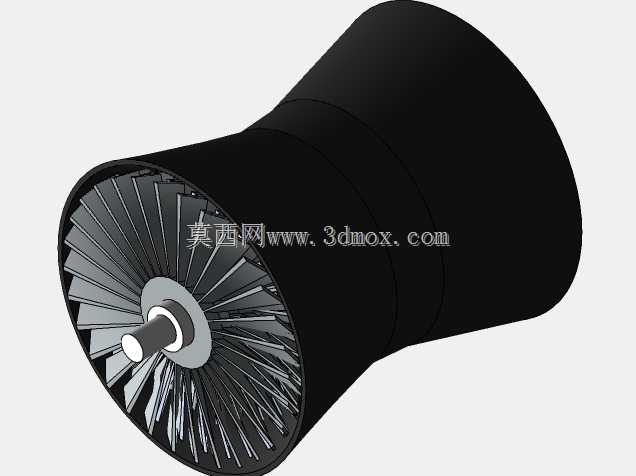

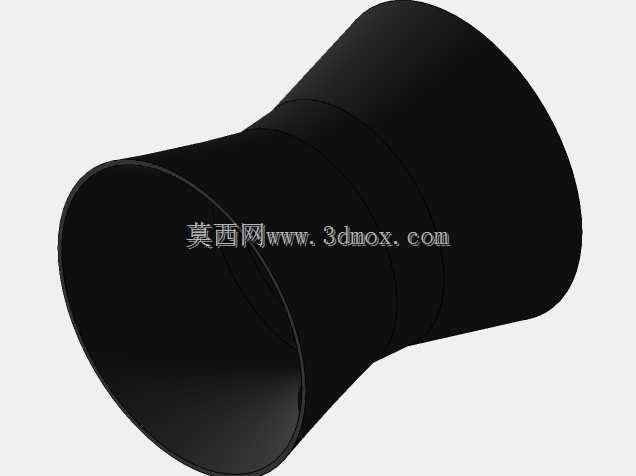

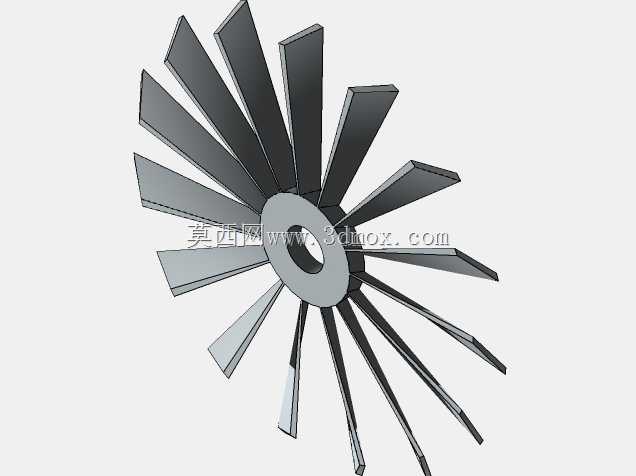

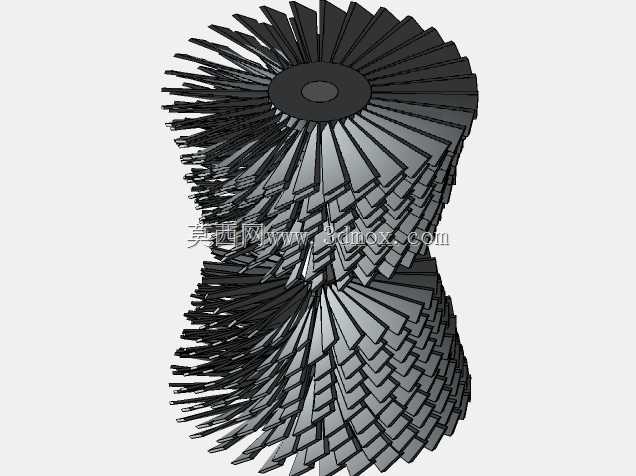

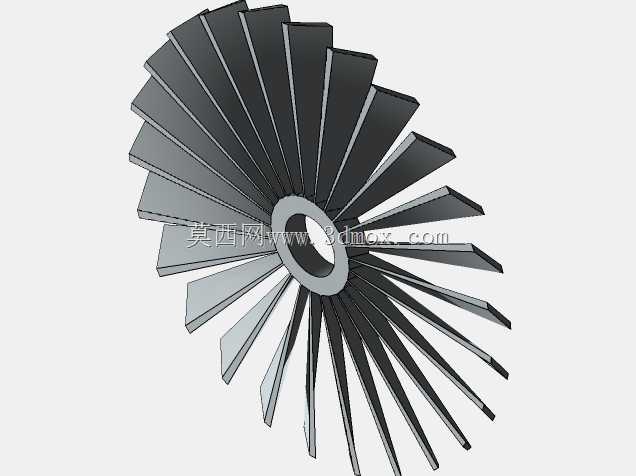

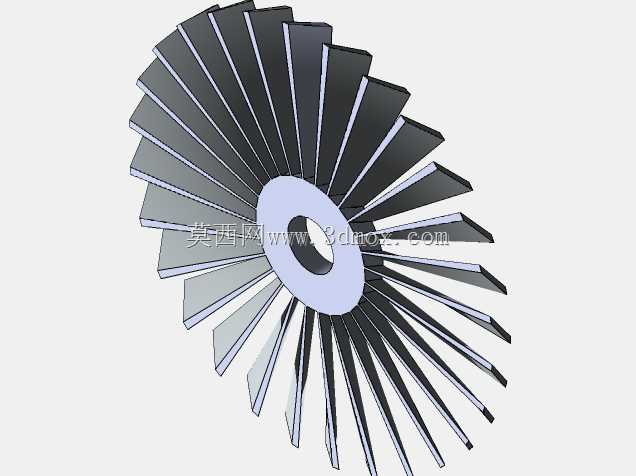

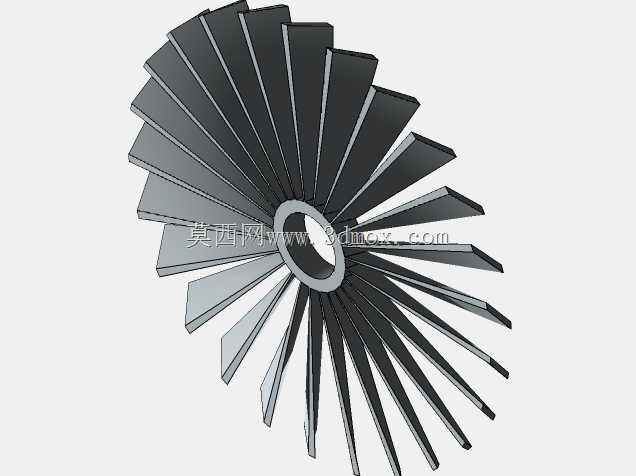

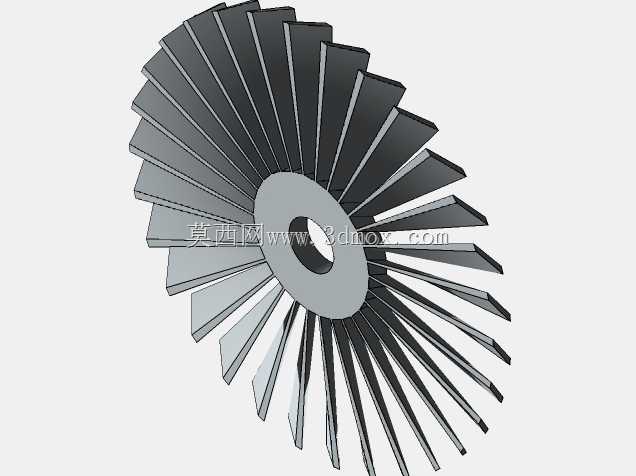

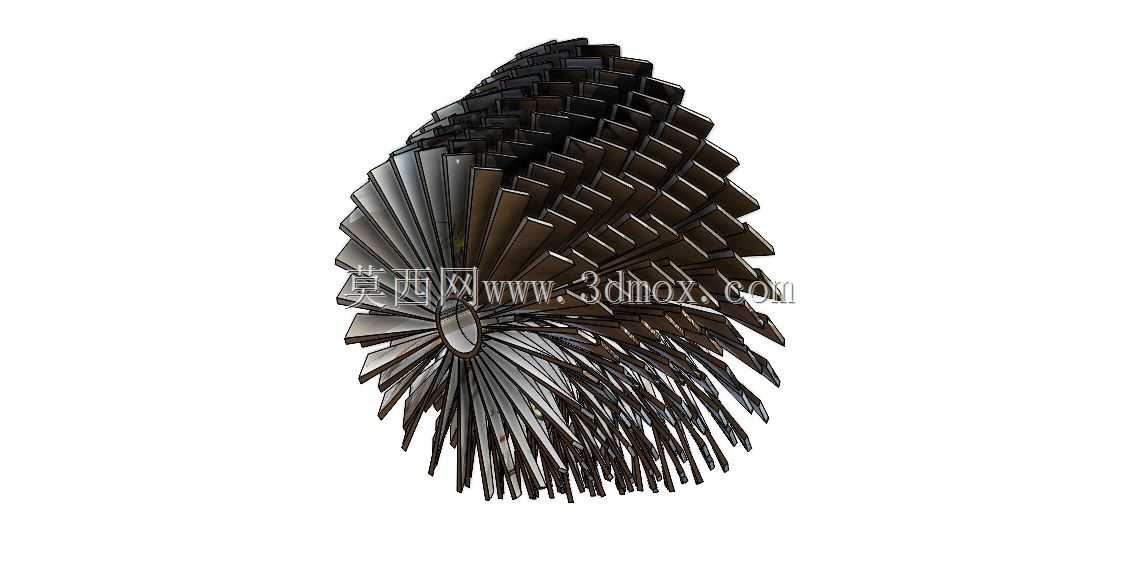

　　功能特性上，两级腔室承担蒸汽逐级扩容和能量释放作用，内部叶栅通道决定气流方向与做功效率；右侧壳体更接近透平排气或后续通流段，承担气流整理与转子包容功能。轴系上的联轴器用于补偿少量安装偏差并传递转矩，实际工程中还需配合轴承座、润滑系统、密封系统和监测元件共同工作。模型将这些复杂外围系统进行了适度简化，保留了最能说明工作原理的几何关系，使结构设计者能够快速把握蒸汽流向、转子走向和设备层级。

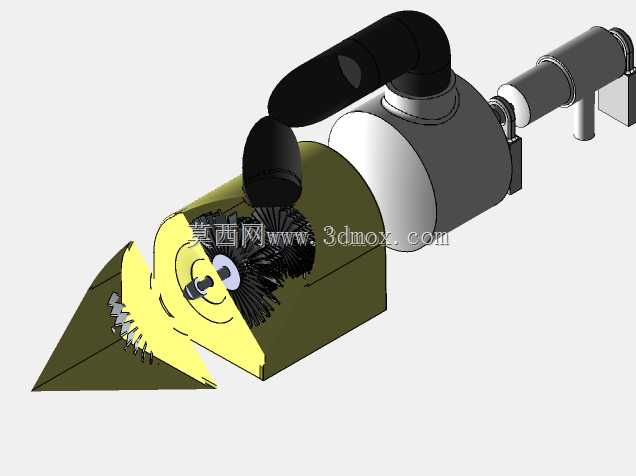

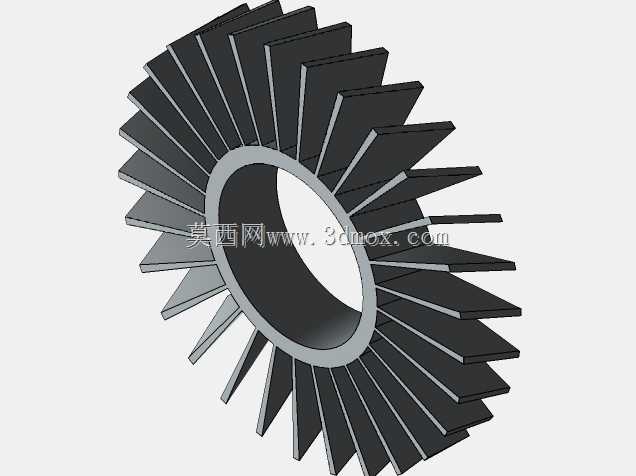

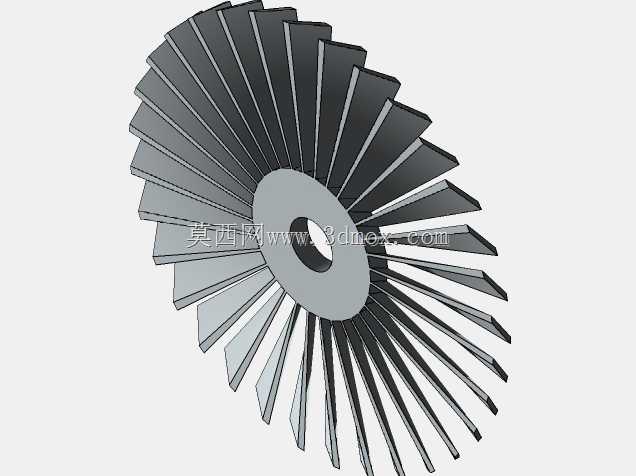

　　对于三维建模人员而言，该结构适合采用自顶向下的装配思路：先确定主轴中心线和进汽管中心线，再依据接口位置建立各腔室、壳体和支腿；叶片与隔板类零件可在腔室内部按阵列和对称关系布置，管路弯头则需控制转弯半径与分支间距，避免与腔室顶部连接段发生干涉。透明壳体和剖视效果有助于检查内部叶栅与轴段的相对位置，也能在方案沟通时减少二维图纸带来的理解偏差。

　　在设备选型和前期方案讨论中，这类模型可用于核对机组长度、高度、管道接入方向、检修通道和轴端输出方式。它不是孤立的外观造型，而是把蒸汽动力转换流程、主要壳体包容关系、转子传动路线和安装支撑逻辑集中在同一套三维结构中，为后续详细设计、管道布置、基础载荷确认和维护空间规划提供直观依据。
