户外便携直柄猎刀精细结构设计

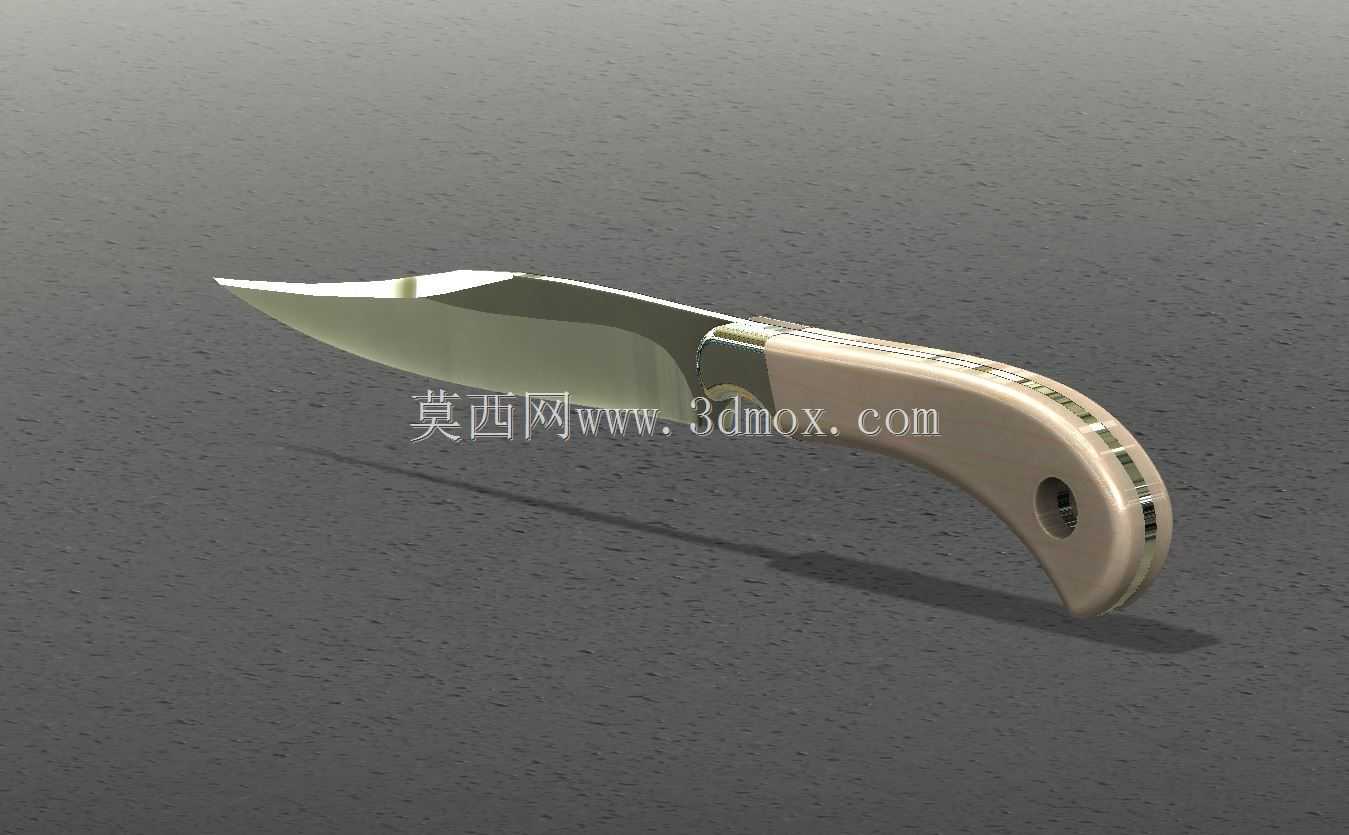

　　这套直柄便携刀具的三维结构，是面向户外切削作业、日常手工修整场景完成的全参数化实体建模，整体结构围绕握持受力、刃口切削稳定性、长期使用的装夹可靠性展开，没有多余的装饰性冗余结构，每一处曲面和配合面都对应实际加工与使用的工程需求。

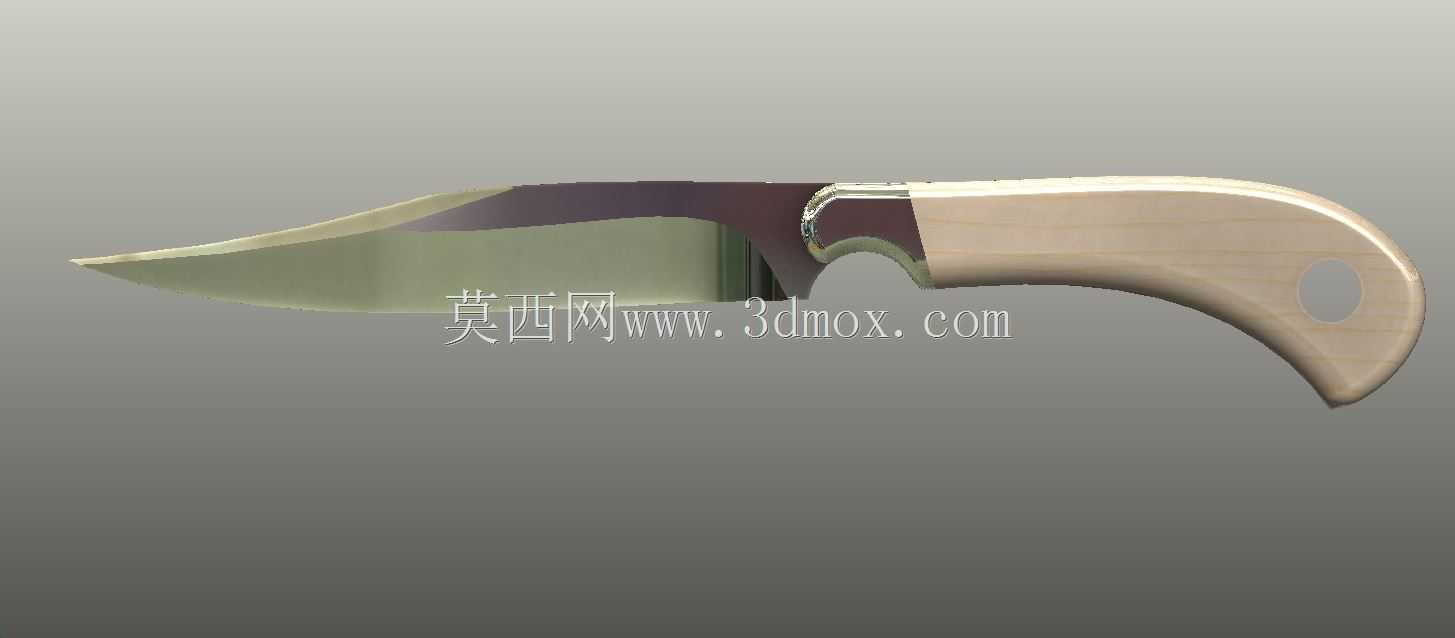

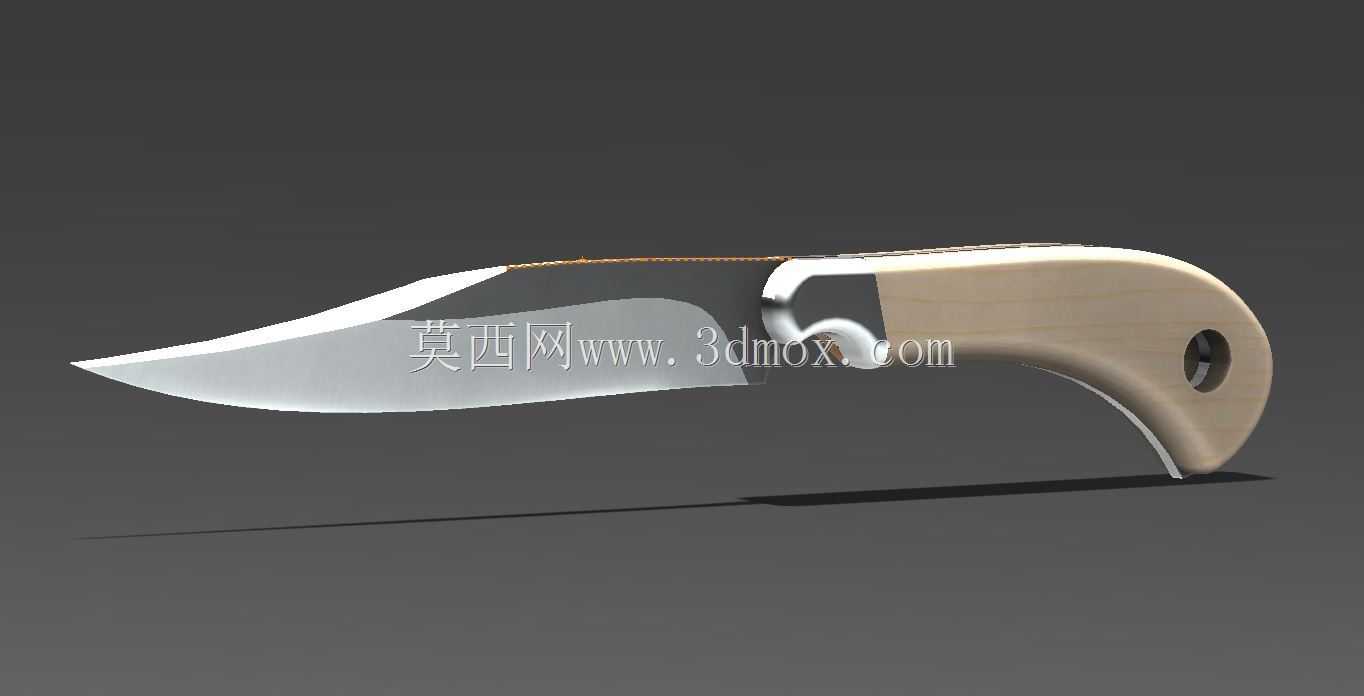

　　从使用场景倒推设计逻辑时，首先要明确这类刀具的核心受力路径：使用者握持手柄施加的握力，经由柄材、金属衬片传递到刀颈位置，最终在刃口切削食材、木料、绳材时形成稳定的抗力支撑。模型里刀身采用经典的水滴形刃线轮廓，刀尖收窄但保留足够的根部厚度，既保证穿刺时的导向性，又避免刀尖过薄在撬拨作业时发生崩断；刃部从刀脊到刃口做连续的厚度渐变，刀脊位置保留足够的刚性厚度，承担劈砍、撬动时的弯曲载荷，靠近刃口的区域逐步减薄，降低切削切入的阻力，刃口的研磨斜面在三维模型里做了连续的曲面过渡，没有折线拐点，后续开刃加工时可以直接沿该曲面走刀，不需要二次修型。

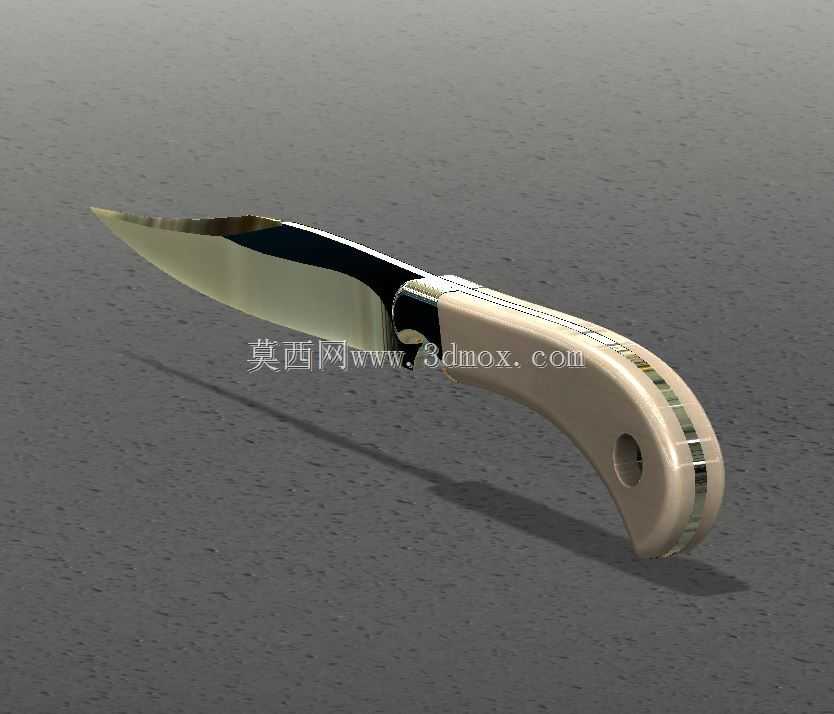

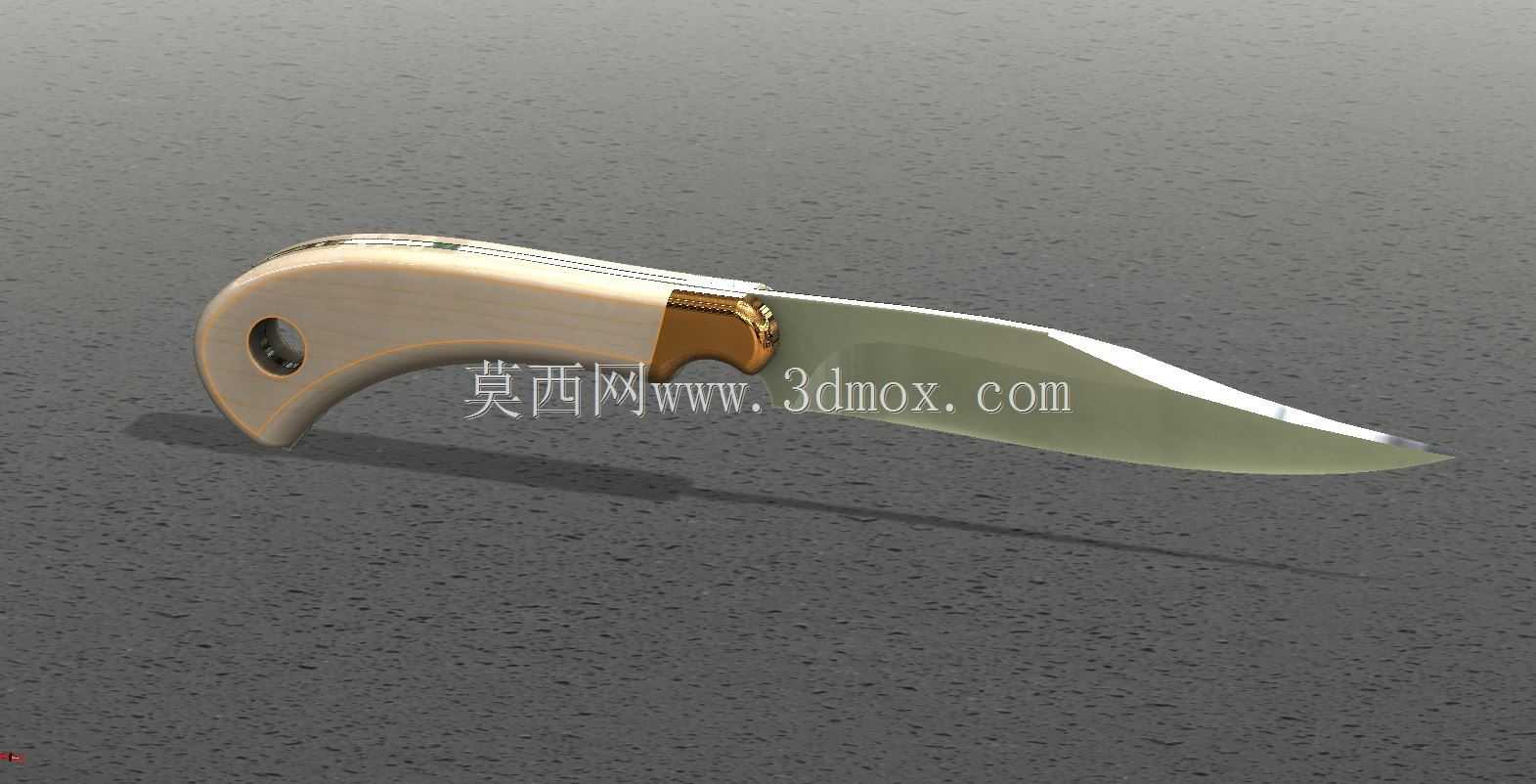

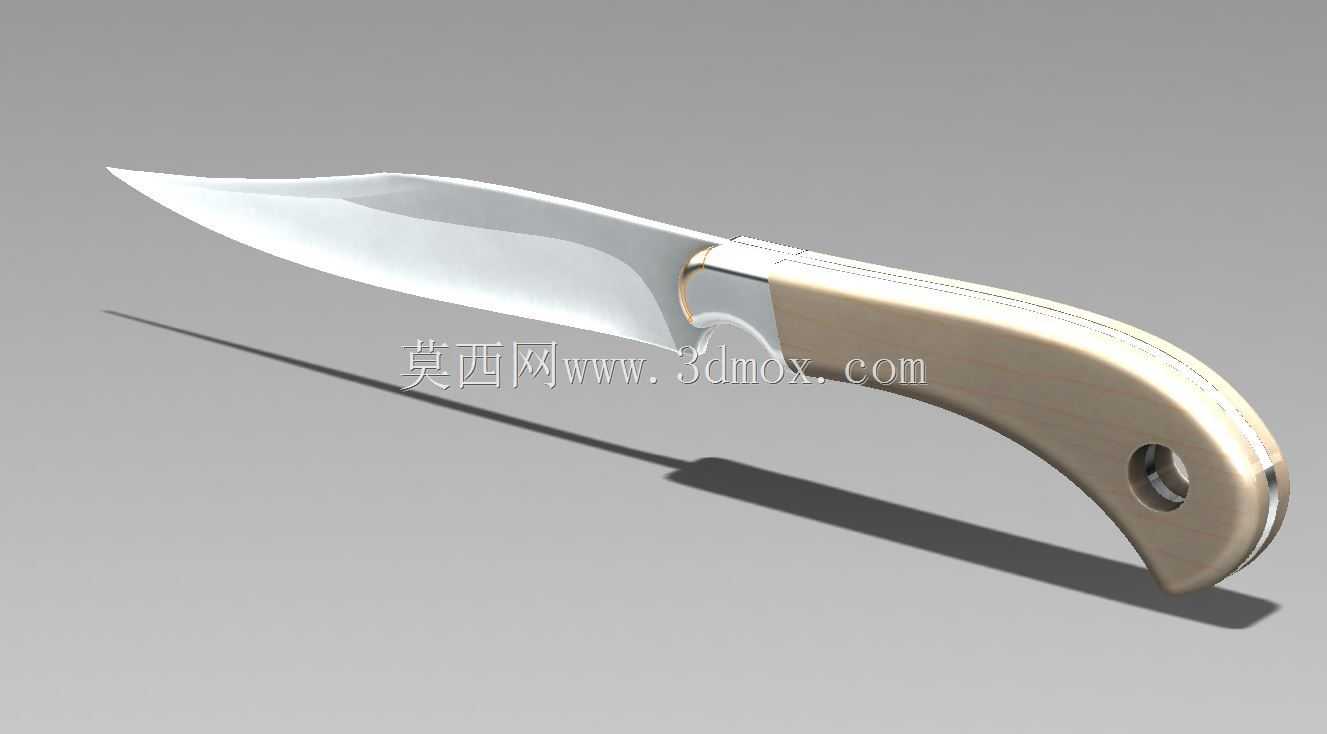

　　手柄部分的设计是这套模型里细节最丰富的区域，整体采用贴合人手握持弧度的 ergonomic 曲面造型，柄身从刀颈位置向尾端逐步收窄，下缘做出贴合指根曲线的内凹弧面，上缘对应掌心按压的位置做平缓的隆起，使用者正手握持时，四指自然弯曲卡入柄身下缘的弧位，拇指可以搭在刀颈上方的金属垫片位置，施力切削时不会出现打滑移位。柄材选用两片对称的浅色硬质贴片，分别贴合在刀身延伸出的全龙骨芯轴两侧，贴片和金属芯轴之间通过多颗沿柄身曲线均匀排布的紧固件锁紧，模型里每一个紧固件的沉孔位置都做了精确的对位，沉孔深度刚好让紧固件端面完全沉入柄材表面，不会突出硌手，同时两片贴片的外轮廓和中间金属龙骨的轮廓完全对齐，合模后侧边没有错位台阶。柄身尾端开设了一个贯穿的挂绳孔，孔位做了圆角倒边处理，穿入伞绳之后可以挂在手腕或者装备挂点上，避免户外使用时刀具脱手掉落。

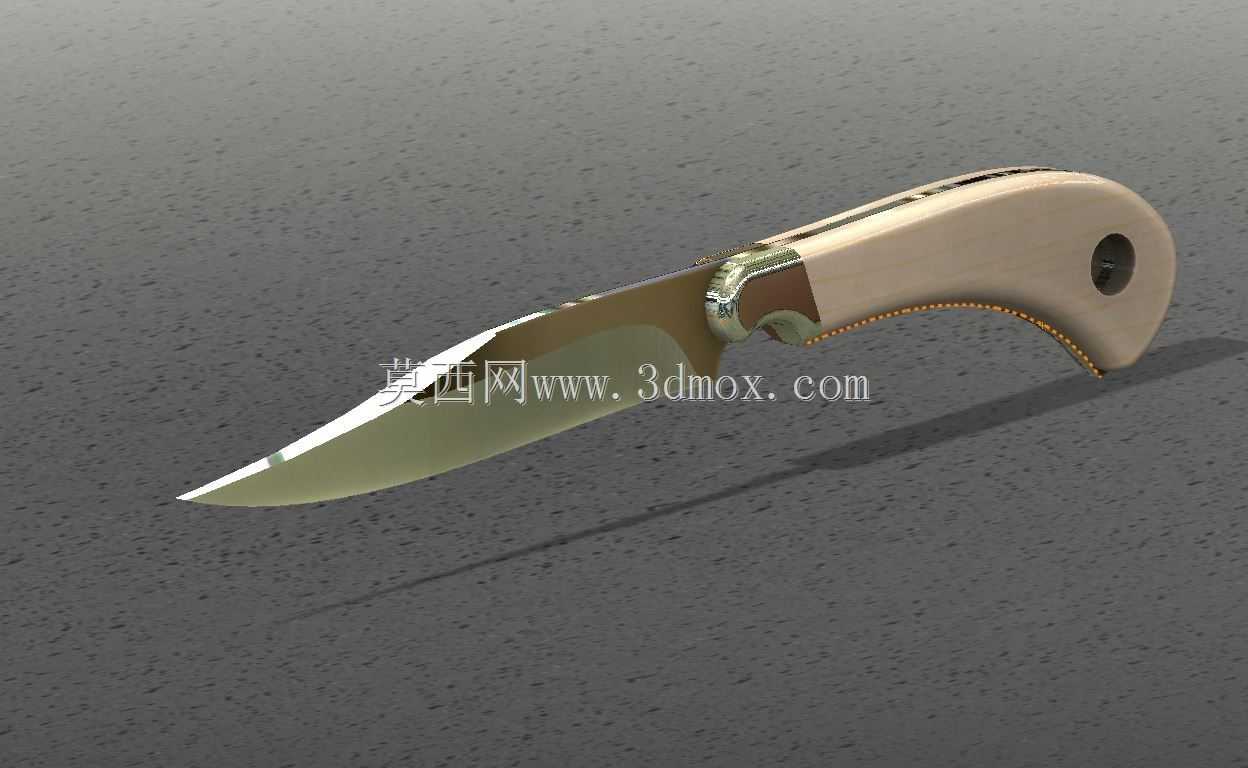

　　刀颈位置的金属护手结构做了分层设计，靠近刀身的位置设置了突出的金属挡边，当使用者手部因为切削阻力向前滑移时，挡边可以挡住手指，避免手指滑向刃口造成割伤；护手和柄材贴片之间加装了薄金属装饰衬片，既可以填充柄材和刀颈之间的装配间隙，也能调整整刀的重心位置，让整刀的平衡点落在护手前方一指的位置，握持时不会出现头重脚轻或者坠手的问题。

　　从外形尺寸与安装边界来看，整刀展开后的总长度控制在单手握持的舒适区间，刃长比例约占整刀总长的二分之一，刀身最大宽度位于刀颈位置，向刀尖方向平滑收窄，手柄的最大厚度适配成年人手掌握持的围度，即使长时间持续施力也不会因为柄身过薄压得掌心疼痛。模型里所有的尖锐棱边都做了R角处理，除了刃口区域保留切削所需的锐角之外，手柄、护手、柄尾的所有外露边缘都做了小圆角过渡，既避免使用时划伤手部，也能在数控加工柄材贴片时减少刀具的应力崩损。

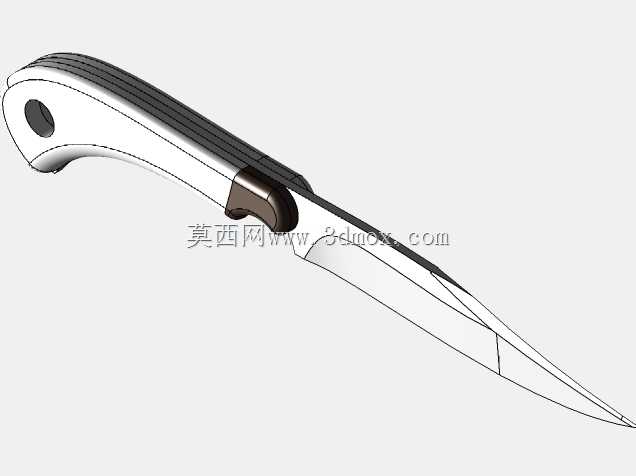

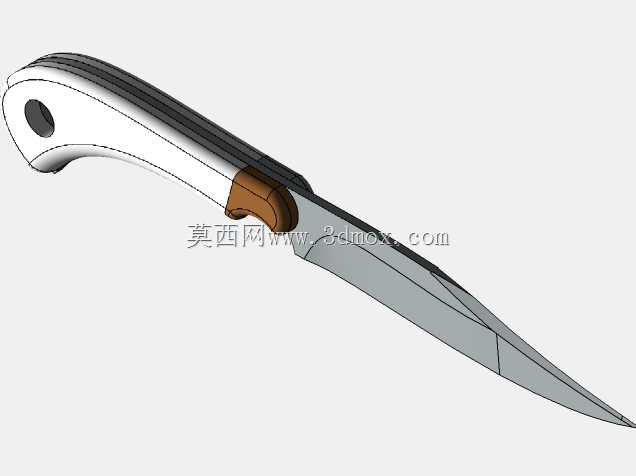

　　结构建模过程中，所有配合面都按照实际装配公差预留了合理间隙，两片柄材贴片和中间金属龙骨的贴合面做了平面度约束，锁紧后不会出现翘曲缝隙；刀身的龙骨部分从刀尖一直贯通到柄尾，属于全龙骨结构，相比插芯柄的结构抗弯曲强度提升数倍，在承受较大撬拨载荷时也不会出现柄部和刀身断裂分离的问题。刃部的曲面建模同时兼顾了后续铣削加工的工艺性，刀身的两个主侧面为平面，刃口的研磨斜面为连续直纹面，使用普通三轴数控铣床就可以完成全部加工，不需要五轴设备的复杂工艺，降低了零件的加工门槛。手柄贴片的曲面虽然是自由曲面，但分型面设置在整刀的对称中心面上，两片贴片完全对称，加工时可以使用同一份刀路路径，一次装夹加工多件，减少工装切换的时间。

　　在实际应用中，这类刀具既可以作为户外露营时处理食材、修整帐篷支架、切割绳索的通用工具，也可以作为手工工坊里切削软金属、塑料、木料的辅助作业刀具，模型里完整还原了所有零件的装配关系，包括龙骨、两侧柄片、锁紧固件、护手衬片的全部结构，在做结构验证时可以直接在三维环境里模拟握持姿态、检查刃口和手柄的干涉情况，也可以导出工程图直接用于后续的零件加工与装配指导。整刀的外形曲面经过多次曲率调整，表面没有曲率突变的位置，后续做表面喷砂、木柄浸油等表面处理时，涂层或者油膜可以均匀附着，不会在凹角位置出现积液堆积的问题。
