手动推钉式冲孔压印装订工具结构

　　该工具采用手动推压式长杆布局，整体由前端执行头、透明导向套筒、金属推杆、侧翼握持片和后端推柄组成，结构思路接近小型便携冲床与注射器式施力机构的组合。前端执行区域可根据作业需求更换为钉针、冲针、压印端或图章端，使同一套握持与导向本体能够覆盖薄材装订、纸张穿孔、软片冲孔、标识压印等多种轻载工序。

　　从实际使用场景看，这类工具并不追求大吨位成形能力，而是强调桌面、手工工位和小批量装配环节中的快速操作。办公文件整理时，前端可作为订书钉推送与折弯机构，对多层纸张进行临时或永久装订；皮具、纸板、塑胶薄片加工时，可换装细小冲头，在预设位置完成圆孔、长槽或定位孔加工；在样品打标、工艺确认和包装辅助环节，压印端或图章端又能提供稳定的轴向施压，避免徒手按压时偏斜、深浅不一的问题。

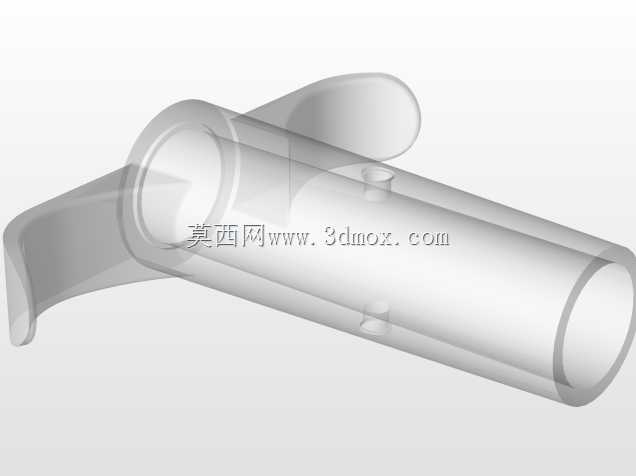

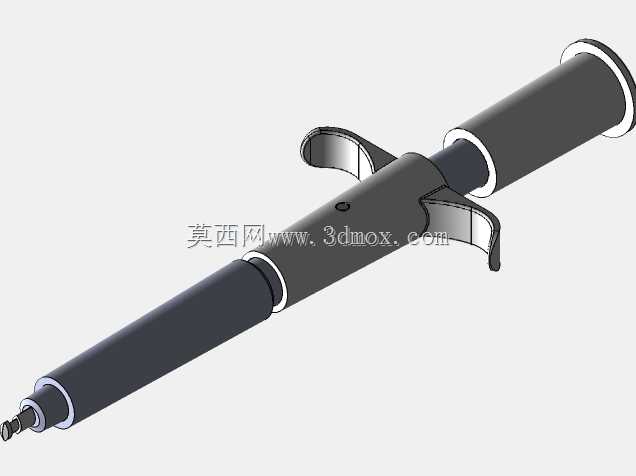

　　外形上，工具以细长轴线为核心，前端工作直径较小，便于靠近狭窄边缘和夹具避让区域；中段透明套筒既承担推杆导向，也能观察内部钉料、冲头或回程状态；后端圆柱推柄提供手掌施力面，两侧弧形翼片则用于手指限位和反力支撑。该布置使操作人员可以单手握持，将工具垂直对准工件表面后沿轴线推进，力传递路径短，侧向弯矩小。

　　建模时需要重点处理推杆与套筒之间的同轴关系。金属推杆在透明筒内往复运动，若轴线偏差过大，容易出现卡滞、针尖偏移和压印不均。前端执行头与推杆之间应设置可靠的连接段，通常采用小轴肩、止口或螺纹配合来保证更换件的重复定位。侧翼握持片并非装饰件，其曲面需要贴合手指受力方向，根部与套筒连接处应考虑抗弯截面，避免在高频按压时产生应力集中。

　　安装边界方面，该工具属于手持式设备，不需要固定在工作台面上，但在冲孔或压印较硬材料时，工件下方应配置垫铁、砧板或带让位孔的底座。前端冲头与垫板孔需要保持对中，孔径单边间隙根据材料厚度控制在较小范围，否则切口会产生毛刺。订书工况则要关注钉道长度、钉脚折弯空间和纸张总厚度之间的匹配；图章工况应控制压头端面与工件表面平行，必要时在前端增加浮动压盘，使压力先均匀接触材料再完成印记。

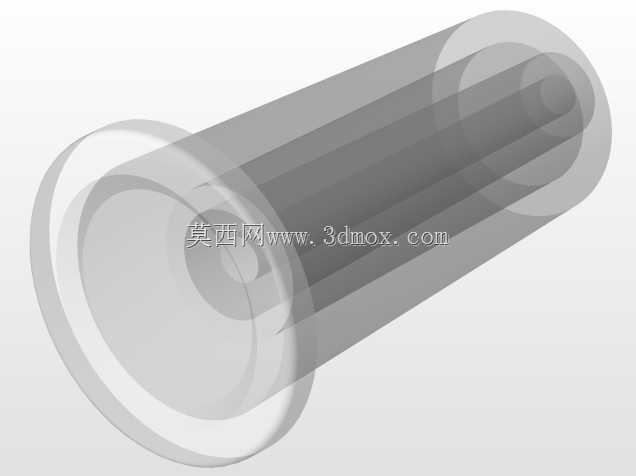

　　结构设计中，透明套筒可作为观察窗和安全防护层，防止细小钉料或冲孔碎屑向外飞溅；金属杆表面需保证较低粗糙度，以减少往复摩擦。后端推柄与推杆的连接应承受轴向压缩载荷，端部可设置扩大法兰，防止推压时从手中滑脱。侧翼片的开口角度和厚度需要兼顾弹性手感与支撑刚度，过薄会在施力时外翻，过厚则降低握持舒适度。

　　从功能集成角度看，该结构把冲、钉、穿、印四类动作统一到同一条直线进给机构上，核心差异集中在前端执行模块。设计人员在三维装配中应将通用握持组件、推杆组件和可换工作头分开建模，便于后续扩展不同直径冲针、不同宽度钉槽或不同图案压印端。对于需要频繁换头的工位，还应在前端加入快速锁紧结构，并在工作头外缘增加防转平面，保证冲槽方向和压印角度一致。

　　整体尺寸链应围绕前端作业点展开：推柄行程决定钉料送入、冲头穿透或印章接触的有效距离；套筒内径限制推杆直径和回弹空间；前端露出长度影响靠近台阶、边框和夹具的能力；侧翼最大宽度则决定手部握持包络。通过这些边界约束，可以在轻便手持与稳定施压之间取得平衡，使工具在小批量加工、文书装订、样品冲孔和表面压印中保持直接、清晰的机械动作。
