格洛克手枪弹匣底板战术配件结构

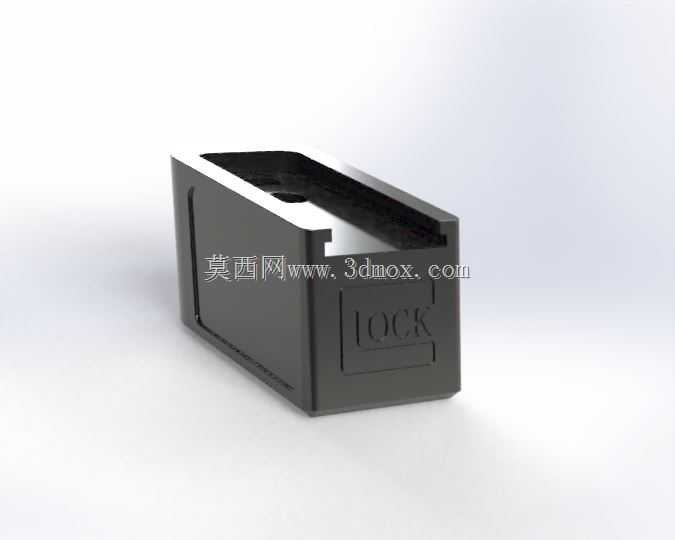

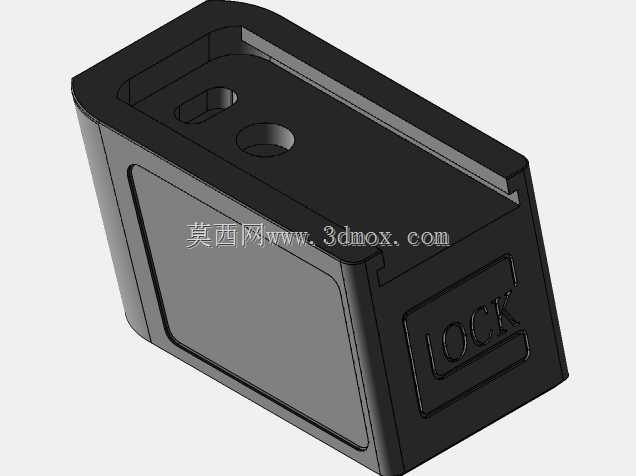

　　该结构件围绕手枪弹匣底部的承载、限位与防护需求展开，整体采用盒状包覆式构型，在三维建模阶段优先还原弹匣底板与弹匣主体下端的配合边界，避免后期3D打印成型后出现装配干涉。从实际使用场景看，这类底板在战术训练、勤务携行以及快速更换弹匣的动作中，直接承受弹匣落地冲击、手掌推压受力以及装具内部反复摩擦，因此结构设计没有采用单薄平板形式，而是将侧壁向上延伸，形成围合式包裹腔体，腔体内部预留弹匣本体下端的插入空间，侧壁厚度根据打印材料的抗冲击特性做均匀分配，既保证落地时边角不会率先开裂，也控制整体重量不会额外增加携行负担。

　　外形处理上，底板外轮廓延续弹匣主体的矩形截面特征，边角全部做小半径圆弧过渡，消除尖锐棱边在快速拔插时勾挂装具织带的问题；正面预留品牌标识的下沉式刻槽区域，刻槽深度控制在表层壁厚范围内，不会穿透内部配合腔，标识区域与外表面形成清晰阶差，打印后无需二次喷涂即可呈现辨识度。腔体开口端的内侧边缘设计有导入斜角，弹匣下端压入时可自动对中，即使在夜间或视线受限的战术操作环境下，也能快速完成底板与弹匣的对位装配。

　　安装边界方面，建模时严格匹配对应型号格洛克弹匣的底部长宽尺寸，腔体内宽与弹匣外宽之间预留均匀的装配间隙，间隙量适配常用FDM打印耗材的成型收缩率，避免打印后腔体收缩导致弹匣无法装入；底板底部平面设计为完整平整接触面，弹匣落地冲击时载荷可均匀分布在整个底面，而非集中在边角位置；侧壁对应弹匣原有固定卡位的位置预留了让位空间，不会干涉弹匣本身的底盖固定结构，装配后底板与弹匣外表面齐平，无突出台阶，保证弹匣在弹匣包内插拔顺畅。

　　功能特性层面，该底板除基础的防磕碰防护作用外，还可在更换弹匣时作为手掌发力的推抵面，围合式侧壁增加了底部的横向结构强度，反复推压不会出现侧壁张开变形；整体结构无复杂悬空特征，3D打印时可直接以底面为成型平台摆放，无需添加大量支撑，打印完成后去除支撑即可直接试配。设计过程中同步校核了底板整体高度，加装后不会超出标准弹匣携行袋的深度兼容范围，也不会影响弹匣完全插入手枪握把的到位行程，握把底部与底板上端面之间保留合理间隙，弹匣插入锁定后无额外顶紧应力。

　　从结构设计逻辑来看，该件没有冗余的复杂曲面，所有壁厚保持均匀过渡，避免3D打印过程中因材料堆积不均产生翘曲变形；外表面的竖向加强筋与侧壁融为一体，既提升腔体抗侧向挤压的能力，也在弹匣落地磕碰时引导冲击力沿筋位分散，降低底板开裂概率。对于三维建模从业者而言，该结构的核心要点在于配合尺寸的公差预留、冲击载荷的路径分散以及无支撑打印的工艺适配，建模时需重点核对内部腔体的拔模斜度与开口导入角，保证打印件既能顺畅装配，又不会因间隙过大出现使用中松脱的问题。
